FSB 3618 LTX BL 40 - Grasenschneider METABO - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Rasentrimmer
Marke	Metabo
Modell	FSB 3618 LTX BL 40
Stromversorgung	Li-Ion-Akku 36 V (2 x 18 V)
Nennspannung	36 V
Batterietyp	Li-Ion kompatibel CAS (Cordless Alliance System)
Empfohlene Akkukapazität	4,0 Ah bis 10,0 Ah
Fadendurchmesser	2 mm
Überstehende Fadenlänge	13 cm auf jeder Seite
Gewicht (mit kleinstem Akku)	etwa 4,2 kg
Drehzahl	Variabel (Einstellung über Schalter)
Hauptverwendung	Rasenmähen, Freischneiden, Astschneiden mit Messer
Mitgeliefertes Zubehör	Schultergurt, Schutzhaube, Schneidkopf, Universalschlüssel
Optionales Messer	3-Flügel-Gehölzmesser Ø255 mm (Ref. 628432000) oder 4-Flügel-Rasenmesser Ø254 mm (Ref. 628433000)
Geräuschpegel	Gehörschutz empfohlen
Sicherheit	Not-Aus, Schaltersperre, Schutzhaube, Fadenabschneider
Wartung	Nach jedem Gebrauch reinigen; keine Schmierung erforderlich
Lagerung	Trockener Ort, außerhalb der Reichweite von Kindern, Schutzhaube auf dem Messer
Reparierbarkeit	Reparaturen durch einen qualifizierten Elektriker mit Original-Metabo-Teilen
Garantie	Konsultieren Sie Ihren Metabo-Händler

Häufig gestellte Fragen - FSB 3618 LTX BL 40 METABO

Wie installiere ich den Schneidfaden im Schneidkopf?

Um den Faden zu installieren, halten Sie das Grundgehäuse und drehen Sie den Deckel im Uhrzeigersinn, bis die Dreiecksmarkierungen übereinstimmen. Stecken Sie das Fadenende in die mit einem Pfeil und 'LINE IN' markierte Öffnung und ziehen Sie, bis beide Enden gleich lang sind. Drehen Sie den Deckel im Uhrzeigersinn, um den Faden aufzuwickeln, und lassen Sie dabei etwa 13 cm auf jeder Seite. Ein zu langer Faden wird beim ersten Gebrauch automatisch durch den Fadenabschneider abgeschnitten.

Wie verwende ich das Messer anstelle des Schneidkopfes?

Ersetzen Sie den Schneidkopf durch das Messer, indem Sie folgende Schritte befolgen: Blockieren Sie die Antriebswelle mit der mitgelieferten Stange, setzen Sie das Messer, die Scheibe und die Klemmkappe auf, schrauben Sie die Klemmmutter gegen den Uhrzeigersinn und ziehen Sie diese mit dem Universalschlüssel fest. Verwenden Sie nur von Metabo empfohlene Messer (z.B. 3-Flügel-Gehölzmesser Ref. 628432000).

Wie stelle ich die Position des Handgriffs ein?

Lösen Sie beim Modell FSB 3618 LTX BL 40 die Flügelschraube (31) am Handgriffrohr, stellen Sie die gewünschte Position und den Winkel ein und ziehen Sie die Schraube wieder fest. Stellen Sie sicher, dass der Abstand zwischen dem Handgriff und dem unteren Ende des Rohrs den Angaben in den Abbildungen E/F des Handbuchs entspricht.

Welche Akkus sind mit diesem Gerät kompatibel?

Verwenden Sie ausschließlich Metabo- oder CAS-Akkus (Cordless Alliance System) mit 36 V (zwei 18-V-Akkus). Die empfohlenen Kapazitäten reichen von 4,0 Ah bis 10,0 Ah, z.B. die Referenzen LiHD 625367000 (4,0 Ah) oder Li-Ion 625591000 (4,0 Ah). Nie andere Akkus verwenden.

Wie stelle ich den Schneidfaden während des Gebrauchs nach?

Tippen Sie bei laufender Maschine kurz den Schneidkopf auf den Boden. Dadurch werden ca. 3 cm Faden nachgestellt. Ein zu langer Faden wird automatisch durch den Fadenabschneider abgeschnitten. Wenn die Fäden nahe am Kopf reißen, entfernen Sie die Akkus und ziehen Sie die Fäden manuell heraus.

Was tun, wenn die Maschine stark vibriert?

Starke Vibrationen können auf ein unausgewuchtetes oder abgenutztes Messer oder unterschiedlich lange Schneidfäden hinweisen. Stoppen Sie die Maschine sofort, entfernen Sie die Akkus und überprüfen Sie das Messer (ersetzen Sie es bei Bedarf) oder stellen Sie den Schneidfaden nach. Wenn das Problem bestehen bleibt, wenden Sie sich an eine Fachwerkstatt.

Wie pflege ich die Maschine nach dem Gebrauch?

Reinigen Sie die Maschine nach jedem Gebrauch, indem Sie Grasreste, Blätter und Schmutz mit einem trockenen Tuch entfernen. Kein Wasser verwenden. Überprüfen Sie, ob alle Schrauben festgezogen sind. Zur Lagerung legen Sie die Schutzhaube auf das Messer und bewahren Sie die Maschine an einem trockenen Ort außerhalb der Reichweite von Kindern auf.

Welche Sicherheitshinweise sind wichtig?

Tragen Sie stets Schutzbrille, Handschuhe und rutschfeste Schuhe. Verwenden Sie den Schultergurt. Halten Sie Personen und Tiere mindestens 15 m fern. Nicht bei Regen oder nassem Gras verwenden. Stoppen Sie den Motor und entfernen Sie die Akkus vor Einstellungen, Reinigung oder bei Verstopfung. Hände und Füße niemals in die Nähe rotierender Teile bringen.

Wie lagere ich den Akku bei Nichtgebrauch?

Entfernen Sie den Akku aus der Maschine. Lagern Sie ihn an einem trockenen Ort, geschützt vor Feuchtigkeit und extremen Temperaturen (0°C bis 30°C empfohlen). Nicht dem Feuer aussetzen. Für den Transport schützen Sie die Kontakte vor Kurzschluss (Klebeband). Befolgen Sie die örtlichen Vorschriften für das Recycling.

Wo finde ich Ersatzteile und lasse das Gerät reparieren?

Verwenden Sie nur Original-Metabo-Ersatzteile und -Zubehör. Reparaturen müssen von einem qualifizierten Elektriker durchgeführt werden. Besuchen Sie www.metabo.com für die Adressen der Service-Center und Ersatzteillisten. Geben Sie Akkus zur Entsorgung bei einem Metabo-Händler ab.

BEDIENUNGSANLEITUNG FSB 3618 LTX BL 40 METABO

de Originalbetriebsanleitung 5

en Original instructions 13

fr Notice originale 20

2020-10-13, Bernd Fleischmann

Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)

^*6 Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

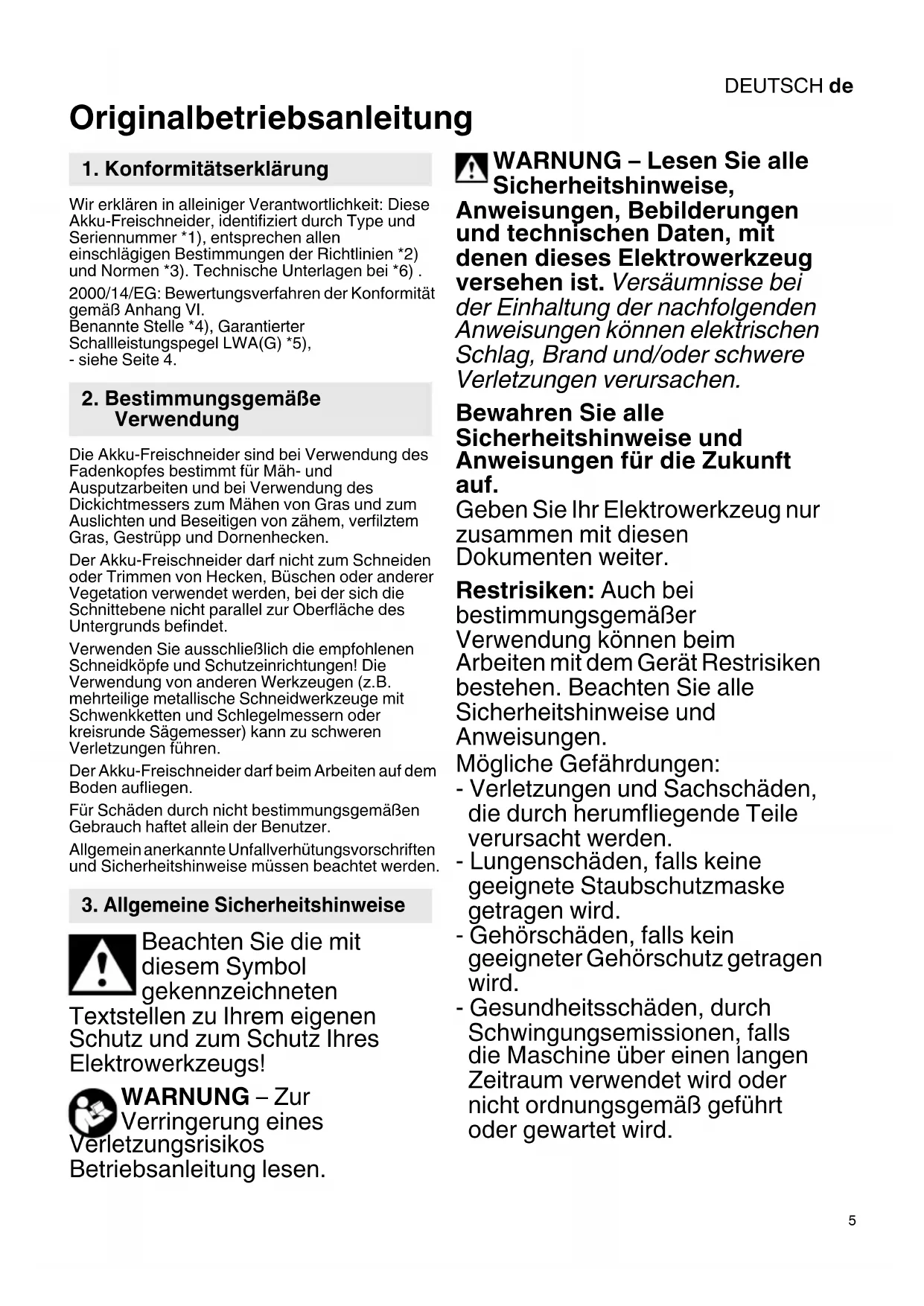

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit: Diese Akku-Freischneider, identifiziert durch Type und Seriennummer 1), entsprechen allen einschlädigten Bestimmungen der Richtlinien 2) und Normen 3). Technische Unterlagen bei 6).

2000/14/EG: Bewertungsverfahren der Konformität gemäß Anhang VI.

Benannte Stelle *4), Garantieter Schalleistungspegel LWA(G) *5), - siehe Seite 4.

2. Bestimmungsgemäß Verwendung

Die Akku-Freischneider sind bei Verwendung des Fadenkopfes bestimmt für Mah- und Ausputzarbeiten und bei Verwendung des Dickichtmessers zum Mahen von Gras und zum Auslichten und Beseitigen von zahem, verfilztem Gras, Gestrupp und Dornenhecken.

Der Akku-Freischneiderarfndichtum Schneiden oder Trimmen von Hecken, Buschen oder anderer Vegetation verwendet werden, bei der sich die Schnittebene nicht parallel zur Oberflache des Untergrunds befindet.

Verwenden Sie ausschließlich die empfohlenen Schneidköffe und Schutzeinrichtungen! Die Verwendung von anderen Werkzeugen (z.B. mehrteilige metallische Schneidwerkzeuge mit Schwenkketten und Schlegelmessern oder kreisrunde Sagemesser) kann zu schieren Verletzungen führen.

Der Akku-FreischneiderarfbeimArbeitenauf dem Boden aufliegen.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit thisem Symbol gekennzeichnen

Textstellen zu Ihrigen eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

WARNING - Zur Verringerung eines

Verletzungsrisikos Betriebsanleitung lessen.

WARNING - Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technischen Daten, mit denen diesen Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischer Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

Restrisiken: Auch bei bestimmungsgemäßer Verwendung konnen beim Arbeiten mit dem Gerät Restrisiken bestehen. Beachten Sie alle Sicherheitshinweise und Anweisungen.

Mögliche Gefährdungen:

• Verletzungen und Sachschäden, die durch herumfliegende Teile verursacht werden.
• Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
• Gesundheitsschäden, durch Schwingungsemissionen, falls die Maschine über einen langen Zeitraum verwendet wird oder nicht ordnungsgemäß geführt oder gewartet wird.

4. Spezielle Sicherheitshinweise

4.1 Einführung

• Lesen Sie die Betriebsanleitung sorgfältig durch.
  Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch der Maschine vertraut.
• Nicht zulassen, dass Kinder, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und/oder Kenntnissen, oder Personen, die mit diesen Anweisungen nicht vertraut sind, diese Maschine benutzen. Örtliche Vorschriften können das Alter des Bedieners begrenzen.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
  Die Maschine nicht betreiben, wenn Personen, insbesondere Kinder, oder Haustiere in der Nähesind.
• Der Anwender ist verantwortlich für Verletzungen oder Sachschäden an anderen Personen oder deren Eigentum.
• Keine Änderungen am Gerät vornehmen.
• Nationale Vorschriften können den Einsatz der Maschine beschreiben.

4.2 Vorbereitung

• Tragen Sie beim Betrieb der Maschine immer festes, rutschfestes Schuhwerk und eine lange, wichtstandsfähige Hose. Betreiben Sie die Maschine nicht barfuß oder mit offenen Schuhen. Tragen Sie keine lose sitzende Kleidung oder Kleidung mit herabhängenden Schnüren oder Bändern. Tragen Sie Geschitsschutz und Schutzbrille. Tragen Sie Schutzhandschuhe.
• Bei Verwendung des Messers: festes, rutschfestes Schuhwerk mit Stahlkappen/TRagen.
• Überprüfen Sie den Einsatzbereich der Maschine gründlich und entfernen Sie alle Gegenstände, die von der Maschine erfasst und weggeschleudert werden konnten.
• Entfernen Sie Verlängerungskabel aus dem Einsatzbereich der Maschine. Der Kontakt mit einer spannungsführenden Leitung kann zu einem elektrischen Schlag führen.
  Vor Gebrauch immer durch Sichtkontrolle prufen, ob das Messer, die Befestigungsschraube und die Messerbaugruppe verschlissen oder beschädigt sind. Verschlissene oder beschädigte Bauteile müssen in Sets ersetzt werden, um eine Unwucht zu vermeiden. Ersetzen Sie beschädigte oder unlesbare Beschriften.
• Niemals den nichtmetallischen Schneidfaden durch einen metallischen Schneidfaden ersetzen. Verwenden Sie nur Original-Zubehör.
• Bei Arbeiten über einen längeren Zeitraum Gehorschutz/TRagen. Längere Einwirkung hoher Lärmpegel kann zu Gehorschäden führen.
• Üben Sie alle Arbeitstechniken. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollen den Sie zunachst die Hilfe von erfahrenen Personen in Anspruchnehmen.

4.3 Rückschlag

Ruckschlag ist die platztliche Reaktion infolge eines hakenden oder blockierten drehenden Messers (24). Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Messers. Dadurch wird eine unkontrollierte Maschine gegen die Drehrichtigung des Messers an der Blockierstelle beschleunigt. Achten Sie steht auf einen sicheren Stand, halten sie die Maschine an beiden Handgriffen gut fest und vermeiden Sie ein Verhaken oder Blockieren der Klinge. Achten Sie auch auf verdeckte Hindernisse, die zu einem Blockieren der Klinge führen können.

4.4 Betrieb

• Verwenden Sie die Maschine nur bei Tageslicht oder gutem Kunstlicht.
• Vermeiden Sie den Betrieb der Maschine bei nassem Gras.
• Verwenden Sie die Maschine nicht bei schlechtem Wetter, sondern nicht bei Gewittergebung. Dies verringgert die Gefahr, von einem Blitz getroffen zu werden.
• Die Luftungsöffnungen frei von Fremdkörpersen halten.
• Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
• Verwenden sie immer den mitgelieferten Tragegurt / Schultergurt.
• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht, sondern an Hangen.
• Achten Sie auf einen stabilen Stand. Sollten Sie das Gleichgewicht verlieren,让他们在 Schalter (6) davon los.
• Achten Sie auf die richtigen Arbeitshaltung, machen Sie Ruhepausen und wechseln Sie die Arbeitsposition.
• Führn Sie die Maschine nur im Schritttempo.
• Arbeitsen Sie bei Hängen stets entlang der horizontalen Richtung, mahren Sie niemals aufund abwarts.
• Seien Sie beim Richtungswechsel an Hängen äußert vorsichtig.
• Arbeitsen Sie nicht an zu steilen Hangen.
• Mahren Sie nicht in der Nähe von Steilhängen, Gruben oder Böschungen.
• Achten Sie auf LÖcher, Furchen, Felsen und andere versteckte Objekte, die Sie zum Fallen bringen können. Entfern den Sie alle Hindernisse wie Steine und Åste.
• Das Schneidwerkzeit stets bodennah führen.

• Betreiben Sie die Maschine niemals mit beschädigten oder ohne Schutzeinrichtungen oder -Abdeckungen (z.B. Schrittbegrenzer, Schutzhaube, Handgriff).

• Schalten Sie den Motor vorsichtig gemäß den Anweisungen und mit den Fußenweit entfernt vom Schneideinsatz ein.

• Gefahr durch gefährliche sich bewegende Teile. Keine sich bewegende Teile berühren. Vor jeder Berührung mussen alle Teile vollständig zum Stillstand gekommen sein und der Akkupack entnommen worden sein.
• Händeoder Füßenicht unter rotierende Teile bringen.
• Motor ausschalten, Akkupack(s) entnehmen. Sicherstellen, dass alle beweglichen Teile zum Stillstand gekommen sind:
• wenn Sie die Maschine unbeaufsichtigt setzen;
• bevor Sie Blockierungen beseitigen;
• bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführren;
• wenn ein Fremdkörper getroffen wurde oder wenn die Maschine Fallen gelassen wurde. Überprüfen Sie die Maschine auf Schäden und führen Sie Reparaturen durch, bevor Sie die Maschine wieder in Betriebnehmen.
• wenn die Maschine beginnt ungewohnlich stark zu vibrieren.
• Wenn die Maschine beginnt ungewöhnlich stark zu vibrieren ist eine sofortige Überprüfung erforderlich:
• auf Schäden untersuchen;
• beschädigte Teile ersetzen oder reparieren;
• sorgen Sie davon, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.
• Bei einem Unfall oder einer Betriebsstörung soit die Maschine ausschalten und die Akkupacks entnehmen.

4.5 Wartung und Aufbewahrung

• Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
• Alle Muttern, Bolzen und Schrauben,müssen stets fest angezogen sein, um sicherzustellen, dass sich die Maschine in einem sicheren Betriebszustand befindet.
• Achten Sie beim Einstellen der Maschine darauf, dass ihre Finger nicht zwischen beweglichen Messern und festen Teilen der Maschine eingeklemmt werden.
• Akkupacks aus der Maschine entnehmer, warten bis alle beweglichen Teile zum Stillstand gekommen sind, bevor irgendeine Einstellung, Umrüstung, Wartung, Reinigung vorgenommen wird oder die Maschine aufbewahrt wird.
• Bei der Wartung der Messer ist zu beachten, dass die Messer, trotz entnommenem Akkupack, noch bewegt werden konnen.
• Verschlissene oder beschädigte Teile aus Sicherheitsgründen ersetzen. Nur Originalersatzteile und -Zubehör benutzen.
  Zum Aufbewahren und zum Transport stets die Schutzabdeckung am Messer anbringen.

4.6 Verwendung und Behandlung von Akkumaschinen

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
• Verwenden Sie nur die darauf vorgesehenen in Aktushie stendElektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
• Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspüssen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzliche arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
• Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersebar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
• Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ (265°F) können eine Explosion hervorrufen.
• Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgefahr erhöhen.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass die Maschine ausgeschaltet ist, bevor Sie den Akku anschreiben, sie aufnehmen oder/TRagen. Wenn Sie beim Tragen der Maschine den Finger am Schalter haben oder die Maschine eingeschaltet an die Stromversorgung anschreiben, kann dies zu Unfallen führen.
• Akkupacks aus der Maschine entnehmer...

...bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.
- ...wenn sich der Bediener von der Maschine entfernt.
- ... vor dem Entfernen von Blockierungen.
...nach Berühren eines Fremdkörpers, um die Maschine auf Beschädigungen zu überprüfen.
- ...zur sofortigen Überprüfung, wenn die Maschine beginnnt, übermöig stark zu vibrieren.

DEUTSCHde

Akkupacks nicht dem Feuer aussetzen!

• Keine defekten oder deformierten Akkupacks verwenden!
• Akkupacks nicht öffnen!
• Kontakte der Akkupacks nicht berühren oder kurzschreiben!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spulen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in
Ohre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!
- Bei einer defekten Maschine den Akkupack aus der Maschinenehmen.

Transport von Li-Ion-Akkupacks:

• Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrgutrecht (UN 3480 und UN 3481). Klaren Sie beim Versand von Li-Ion Akkupacks die aktuell gültigen Vorschriften. Informieren sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich.
• Versenden Sie Akkupacks nur, wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine nehmen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

4.7 Symbole

WARNING - Allgemeine Gefahren!

Die Betriebsanleitung loses.

Achten sie darauf, dass niemand durch weggeschleuderte Fremdkörper verletzt wird. Andere Personen fernhalten.

Halten sie in der Nähe stehende Personen und Haustiere auf sicheren Abstand zum Gerät.

Andere Personen fernhalten. Einen Abstand von mindestens 15 m zu

Personen und Gegenständen einhalten.

Schützen Sie Ihr Gerät vor Nasse. Nicht dem Regen aussetzen.

Augenschutz tragen.

Gehorschutz tragen. Einwirkung hoher Lärmpegel kann zu Gehorschäden führen.

Kopfschutz tragen, wenn ein Risiko durch herunterfallende Teile besteht.

Rutschfesterußschutztragen.

Keine Metall-Sägeblätter benutzen.

Handschuhe tragen.

Vorsicht vor Rückstoß.

Vorsicht vor weggeschleuderten Teilen.

5. Überblick

Siehe Seite 2 und 3.

1 Stange (ergonomisch gebogen)
2 Hand g r i f f
3 Aufhängepunkt
4 Handgriff
5 Schaltersperre
6 Schalter (Ein-/Ausschalten, Drehzahl einstellen)
7 FSD 36-18 LTX BL 40: Schrittbegrenzer (nicht als Handgriff verwenden)
8 Pfeil zeigt die Drehrichtigung der Schneidwerkzeuge
9 Fadenablänger (WARNUNG! Verletzungsgefahr durch scharfe Schneide)
10 Schutzhaube
11 Schneidkopf
12 Akkupack-Entriebelung
13 Taste der Kapazitätsanzeige *
14 Akkupack(s) *
15 Kapazitäts- und Signalanzeige *
16 Faden (Schneidfaden)
17 Kappe (des Fadenkopfs)
18 Grundkorper (des Fadenkopfs)
19 Blechlasche (Schutzhaube)
20 Schraube (zum Befestigen der Schutzhaube)
21 Stab (zum Arretieren der Antriebswelle)
22 Bohrung (zum Arretieren der Antriebswelle)
23 Antriebswelle
24 Messer
25 Scheibe
26 Spannkappe
27 Spannmutter
28 Kombischlüssel
29 Fadenkopf
30 Schrauben des Handgriffs
31 Flugelschraube
32 Handgriffstange
33 Kabelhalter
34 Schultergurt
35 Karabinerhaken
* ausstattungsabhängig

6. Inbetriebnahme

WARNING! Maschine ausschalten und Akkupacks (14) entnahmen. Ungewoltes Anlaufen kann schwere Verletzungen verursachen. Die Maschine muss stillstehen.
WARNING! Verletzungsgefahr durch scharfe Schneidkante am Fadenablänger (9) und Messer (24). Schutzhandschuhe/TRagen.

6.1 Schutzhaube (10) anbringen (Abb. B)

WARNING! Verletzungsgefahr durch scharfe Schneidkante am Fadenablänger (9). Schutzhandschuhe/TRagen.

1. Schutzhaube (10) in die Blechlasche (19) einhängen.
2. Schraube (20) eindreten und kraftig festziehen.

6.2 Fadenkopf (29) anbringen / abnehmen (Abb. C)

Anbringen

1. Antriebswelle (23) arretieren:

2. mitgelieferter Stab (21) in Bohrung (22) stecken.

3. Antriebswelle (23) von Hand drehen, bis der Stab (21) einrastet und sich die Antriebswelle nicht mehr drehen lasst.

4. Wie gezeigt, Fadenkopf (29) gegen den Uhrzeigersinn aufschrauben und von Hand festziehen.

5. Antriebswelle lose: -Stab (21) Herausziehen.

Abnehmen

Gleich vorgehen wie beim Anbringen, jedoch den Fadenkopf im Uhrzeigersinn abschrauben.

6.3 Schneidfaden (16) in Fadenkopf (29) einsetzen (Abb. A)

1. Grundkorper (18) festhalten. Kappe (17) im Uhrzeigersinn drehen, bis sich die dreieckigen Markierungen gegenüberstehen (und/oder die durchgehende Nut an der Seite des Druckkopfes mit dem Dreieck der Kappe des Fadenkopfes fluchtet).
2. Fadenende gerade biegen (damit es sich leichter einschieben{lsst). Das Fadenende (16) in die mit einem Pfeil und den Worten ,LINE IN" markierte Öffnung schiben. HINWEIS: Siehe Abb. A: Exakt in Pfeilrichtung einschieben (etwas schräg)! Ergebnis: Das Fadenende kommt aus der gegenüberliegenden Öffnung wieder hersaus.
3. Das kürzere Fadenende so welt Herausziehen, bis beiden Fadenenden gleich lang sind.
4. Grundkorper (18) festhalten. Kappe (17) im Uhrzeigersinn drehen: Der Faden wird im Grundkorper aufgewickelt. Stoppen, wenn auf beiden Seiten noch 13 cm (5.1") Faden Herausragen. (Ein zu länger Faden wird beim ersten Betrieb automatisch vom Fadenablänger (9) abgeschritten).

6.4 Messer anbringen / abnehmen (Abb. D) Anbringen

1. Antriebswelle (23) arretieren:
2. mitgelieferter Stab (21) in Bohrung (22) stecken.
3. Antriebswelle (23) von Hand drehen, bis der Stab (21) einrastet und sich die Antriebswelle nicht mehr drehen{lsst.
4. Wie gezeigt, Messer (24), Scheibe (25) und Spannkappe (26) aufsetzen. WARNING! Scheibe (25) richtig herum aufsetzen (siehe Abb. D)! Spannmutter (27) gegen den Uhrzeigersinn aufschrauben und mit dem mitgelieferten Kombischlüssel (28) kräftig festziehen.
5. Antriebswelle losen: -Stab (21) herausziehen.

Abnehmen

Gleich vorgehen wie beim Anbringen, jedoch die Spannmutter (27) mit dem mitgelieferten Kombischlussel (28) im Uhrzeigersinn abschrauben.

6.5 Handgriff anbringen

WARNING! Der Abstand von Handgriff zum unteren Ende der Stange muss mindestens den in Abb. E / F angegeben Wert betragen.

FSD 36-18 LTX BL 40 (Abb. E):

1. Die richtige Position wahlen, siehe Kapitel 7.1.
2. Handgriff (2) wie gezeigt an Stange (1) anbringen und Schrauben (30) kräftig festziehen.

FSB 36-18 LTX BL 40 (Abb. F):

1. Die richtige Position wahlen, siehe Kapitel 7.1.
2. Handgriffstange (32) wie gezeigt an Stange (1) anbringen. Gewünschte Position und gewünschten Winkel einstellen und Flügelschraube (31) kräftig festziehen.
3. Kabel in den Kabelhalter (33) drucken und einrasten halten.

6.6 Akkupack

Vor der Benutzung den Akkupack aufladen.
Laden Sie den Akkupack bei Leistungsabfall wieder auf.

Anweisungen zum Laden des Akkupacks finden Sie in der Betriebsanleitung des Metabo-Ladegerätes.

Bei Li-Ion-Akkupacks mit Kapazitäts- und Signalanzeige (15) (ausstattungsabhängig):
- Taste (13) drücken und der Ladezustand wird durch die LED-Leuchten (15) angezeigt.
- Blinkt eine LED-Leuche, ist der Akkupack fast leer und muss wieder aufgeladen werden.

Akkupackenetzen,entnehmen

WARNING! Bevor Sie Akkupacks entnehmer oder einsetzen: Schalten Sie die Maschine aus und warten Sie, bis der Motor stillsteht.

DEUTSCHde

Einsetzen: Akkupacks (14) bis zum Einrasten einschieben.

Entnehmen: Taste zur Akkupack-Entriegelung (12) drücken und Akkupacks (14) Herausziehen.

7. Benutzung

WARNING! Wahrend des Betriebes Augenschutz/TRagen.

7.1 Maschine für den Benutzer einstellen (Abb. G)

1. Schultergurt (34) anziehen. Die Länge so einstellen, dass sich der Karabinerhaken (35) etwa eine Handbreit unterhalb der Hüfte befindet.
2. Karabinerhaken am Aufhängepunkt (3) einhaken.

3. Maschine ausbalancieren:

4. Schraube des Aufhängepunktes (3) offen.

5. Aufhängepunkt so verschiben, dass der Schneidkopf (11) im ausbalancierten Zustand leicht auf dem Boden aufliegt.
6. Schraube des Aufhängepunktes wieder festziehen
7. Handgriff in einer bequemen Position anbringen. Siehe Kapitel 6.5.

7.2 Maschine starten, Drehzahl verändern

1. Maschine mit der rechten Hand an Handgriff (4) und mit der linken Hand an Handgriff (2) kräftig festhalten. FSD 36-18 LTX BL 40: Nicht am Schrittbegrenzer (7) festhalten.
2. Schaltersperre (5) eindrücken und gedrückt halten.
3. Zum Einsatzen, Schalter (6) drücken. Die Drehzahl kann durch Eindrücken verändert werden.

7.3 Maschine stoppen

Schalter (6) loslassen. Maschine mit beiden Händen an den Handgriffen festhalten und warten, bis die Maschine vollständig zum Stillstand gekommen ist.

7.4 Mahlen

Den Schneidkopf (11) stets bodennah führen.
Schneidkopf (11) gleichmäßig hin und her bewegen. Langsam und vorsichtig vorwärts gehen.

7.5 Schneidfaden nachstellen

Bei laufender Maschine den Fadenkopf (29) kurz auf den Boden tippen: Es wird ca. 3 cm Faden nachgestellt. Ein zu longer Faden wird automatisch vom Fadenablänger (9) abgeschritten.

Wenn die Faden direkt am Fadenkopf abreiben oder zu kurz sind, müssen sie von Hand herausgezogen werden:

WARNING! Akkupacks (14) entnehmer. Ungewoltes Anlaufen kann schwere

Verletzungen verursachen. Die Maschine muss stillstehen.

• Maschine ausschalten, Motor zum Stillstandkommen lassen, Akkupacks (14) entnahmen.

• Kappe (17) drücken und gedrückt halten.

• Faden von Hand herausziehen.
• Falls der Schneidfaden aufgebraucht ist: siehe Kapitel 6.3.

8. Reinigen, Transportieren, Aufbewahren

WARNING! Akkupacks (14) entnehmer. Ungewoltes Anlaufen kann schwere

Verletzungen verursachen. Die Maschine muss stillstehen.

WARNING! Verletzungsgefahr durch scharfe Schneidkante am Fadenablänger (9) und am

Messer (24). Schutzhandschuhe tragen.

8.1 Reinigen

• Nach jedem Einsatz reinigen: Entfernen Sie Grasreste, Blätter, Schmutz und andere Ablagerungen.

8.2 Transportieren, Aufbewahren

Die Maschine vor dem Aufbewahren reinigen.
- Den Schneidfaden stets feucht halten. Ein trockener Schneidfaden reiBt Schneller ab und verschleiBt schneller. Z.B. den Schneidfaden aus der Spulenehmen und in einer Wasserschale lagern.
- Stellen Sie sicher, dass die Maschine keine losen oder beschädigten Teile aufweist. Falls notwendig:

Tauschen Sie die beschädigten Teile aus.
- Ziehen Sie die Schrauben an.
- Gegebenenfalls durch eine Fachwerkstatt instand setzen halten.

• Maschine an einem trockenen Ort aufbewahren.
• Stellen Sie sicher, dass Kinder nicht in die Näheder Maschine kommt konnen.
• FSB 36-18 LTX BL 40: Zumplatzsparen den Transportieren oder Aufbewahren kann die Handgriffstange (32) nach Lösener Flügelschraube (31) um 90^ gedreht werden. Flügelschraube (31) wieder festziehen.
  Zum Aufbewahren und zum Transport stets die Schutzabdeckung am Messer anbringen.
• Zum Transportieren in sicherer Lage sichern.

9. Wartung

WARNING! Akkupacks (14) entnehmer. Ungewoltes Anlaufen kann schwere

Verletzungen verursachen. Die Maschine muss stillstehen.

WARNING! Verletzungsgefahr durch scharfe Schneidkante am Fadenablänger (9) und

Messer (24). Schutzhandschuheragen.

9.1 Allgemeine Wartung

• Prufen Sie die Maschine vor jedem Einsatz auf beschädigte, fehlende oder lose Teile wie Schrauben, Muttern, Bolzen und Kappen.

Die Maschine vor jedem Einsatz auf Beschädigung und Alterung überprüfen und gegebenenfalls durch eine Fachwerkstatt instand setzen halten.
- Ziehen Sie alle Befestigungen und Kappen richtig an.
- Reinigen Sie die Maschine mit einem trockenen Tuch. Verwenden Sie kein Wasser
Warten Sie niemals beschädigte Akkus. Sümttliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

9.2 Schneidfaden erneuern

Siehe Kapitel 6.3.

Bestellnummer siehe Kapitel 11.

9.3 Stumpfes Messer

WARNING! Ein stumpfes oder falsch geschärftes Messer (24) erhöht die Gefahr eines Rückschlags.

Ein stumpf gewordenes Messer (24) kann um 180^ gedreht werden. Sind beiden Seiten stumpf, empfehl't es sich, es in einer Fachwerkstatt scharfen und auswuchten zu halten. Messer regelmäß auf Beschädigung überprüften und gegebenenfalls durch eine Fachwerkstatt(sofort instand setzen halten.

9.4 Schmieren

Schmieren ist nicht erforderlich.

10. Probleme und Störungen

Eine Leuchtdiode der Kapazitätsanzeige (15) blinkt.

Akkupacks leer.

-Akkupacks aufladen.

Maschine wird sehr laut.

Schneidfaden ist zu kurz
- Schneidfaden nachstellen (siehe Kapitel 7.5)

Alle Leuchtdioden der Kapazitäts- und Signalanzeige (15) blinken.

Uberlast.

• Lassen Sie die Maschine abkühlen.
• Gehen sie langsamer vorwärts.

Die Maschine startet nicht.

Die Batterieleistung ist schwach.
-Akkupacks aufladen.

Die Maschine vibriert sehr stark.

Das Messer (24) ist nicht ausgewuchtet oder verschlissen.
- Messer (24) austauschen.

Schneidfaden (16) ist nicht auf beiden Seiten gleich lang.
- Schneidfaden nachstellen. Siehe Kapitel (7.5).

Die Maschine stoppt während des Mahens.

Akkupacks leer.
-Akkupacks aufladen.

Eine Blockierung ist aufgetreten.

• Akkupacks (14) entnehmen. Überprüfen Sie das Messer (24) / den Fadenkopf (29).
  Die Betriebstemperatur der Maschine ist zu hoch.
• Maschine abkühlen setzen.

11. Zubehör

Verwenden Sie nur original Metabo- oder CAS-Cordless Alliance System) Akkupacks und Zubehor.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

A Dickichtmesser, 3-flugelig, 0255 mm, incl. Schutzabdeckung(als Ersatz): Best.-Nr.: 628432000
B Grasmesser, 4-flügelig, Ø 254 mm, incl. Schutzabdeckung: Best.-Nr.: 628433000
C Schneidfaden 2 mm (als Ersatz): Best.-Nr.: 628430000
D kompletter Fadenkopf (vollständiges Gehäuse inkl. Spule und Schneidfaden), (als Ersatz) Best.-Nr.: 628429000
E Akkupacks verschiedener Kapazitäten. Kaufen Sie nur Akkupacks mit der zu ihrem Elektrowerkzeug passenden Spannung. Best.-Nr.: 625367000 4,0 Ah (LiHD) Best.-Nr.: 625368000 5,5 Ah (LiHD) Best.-Nr.: 625369000 8,0 Ah (LiHD) Best.-Nr.: 625549000 10,0 Ah (LiHD) etc. Best.-Nr.: 625591000 4,0 Ah (Li-Ion) Best.-Nr.: 625592000 5,2 Ah (Li-Ion) etc.
F Ladegeräte: ASC 55, ASC 145, ASC 145 Duo, etc.
Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.

12. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft und nur mit Original-Ersatzteilen ausgeführrt werden!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sichitte an ihre Metabovertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

13. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Akkupacks)durfen nicht mit dem Hausmull entsorgt werden!Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Handler zurück!

Akkupacks nicht ins Wasser werfen.

DEUTSCHde

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmull! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro

und Elektronik-Altgeräte und Umsetzung in nationaless Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Vor dem Entsorgen den Akkupack im Elektrowerkzeug entlagen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

14. Technische Daten

Erläuterungen zu den Angaben auf Seite 4.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

U = S p a n n u n g

B = Schnittbreite

H = max. Schneidfaden-Länge

H_X = Schneidfaden-Durchmesser

n_0 = L e e r l a u f d r e h z a h I m = Gewicht (mit kleinstem Akkupack)

Messwerte ermittelt gemäß EN ISO 11806-1, EN 60335-1, EN 50636-2-91.

Erlaubte Umgebungstemperatur beim Betrieb: -20°C bis 50°C (eingeschränkte Leistung bei Temperaturen unter 0°C). Erlaubte Umgebungstemperatur bei Lagerung: 0°C bis 30°C

Empfohlene Umgebungstemperatur beim Laden: 0^ bis 40^ .

Gleichstrom

Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gultigen Standards).

Emissionswerte

These Werte ermögen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung hoher oder geringer ausfallen. Berücksichtigten Sie zur Abschätzung Arbeitspausen und Phasengeringer Belastung. Legen Sie aufgrund entsprechend angepasster Schatzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier Richtungen):

a_h = Schwingungsemissionswert K_h = Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel:

LWA = Schalleistungspegel

K_OA K_WA = Unsicherheit

LwA(G) = garantieter Schalleistungspegel gemäß 2000/14/EG

Gehorschutz tragen!

Accu-packs gegen vocht beschemen!

1 Stang (ergonomisch gebogen)

2 Handgreep

3 Ophangpunt

4 Handgreep

5 Schakelaarvergrendeling

Smeren is nicht nodig.

10. Problemen en storingen

13. Milieubescherming

14. Technische gegevens

13 Laddindikeringsknapp

14 Batteripaket *

30 Skruvar pa handtag

31 Vingskruv

32 Handtagsstang

33 Kabehällare

34 Axelrem

35 Karbinhake

Maskinens driftstemperatur ar for hog.
