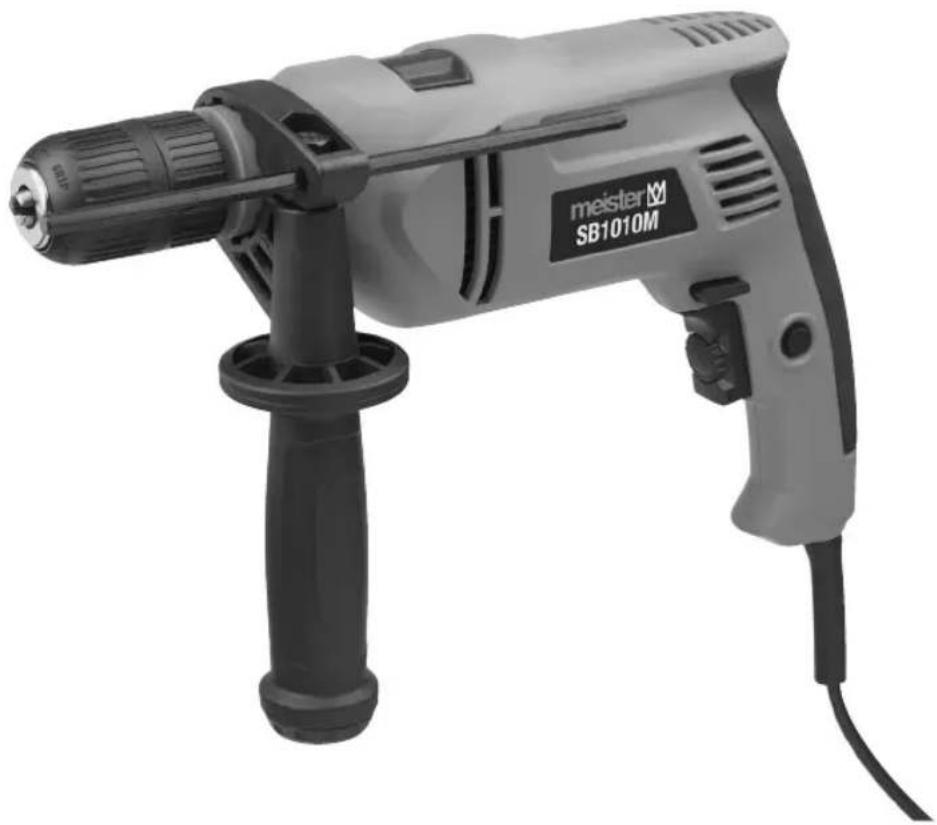

BEDIENUNGSANLEITUNG SB1010M Meister Craft
D-Schlagbohrmaschine 4
CZ -Priklepopva vrtacka 14
F-Perceuseapercussion 23
GB- Impact Drill 33
ORIGINALBETRIEBSANLEITUNG
© Překlad originániho námodu na obsluhu
Traduction du manuel d'utilisation original
Translation of the Original Instructions
Vertaling van de originele gebruiksaanwijzing
PL Tlumaczenie oryginalej instrukcji obslugi
Orjinal isletme talimatin tercumesi
meisterM
NL-Slagboormachine 42
PL - Wiertarka udarowa 52
TR - Darbeli Matkap 63

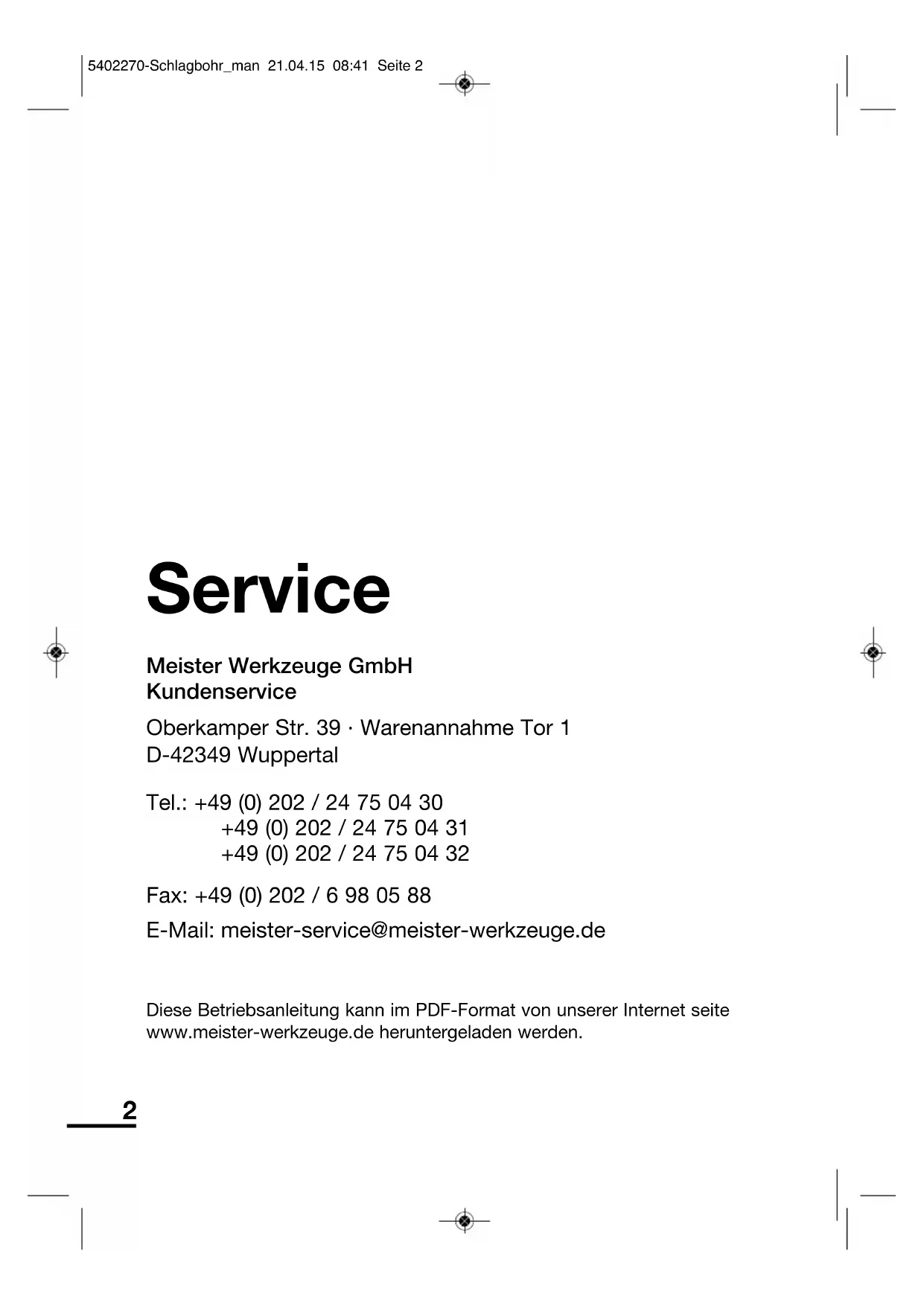

Service
Meister Werkzeuge GmbH Kundenservice
Oberkamper Str. 39 · Warenannahme Tor 1
D-42349 Wuppertal
Tel.: +49 (0) 202 / 24 75 04 30
E-Mail: meister-service@meister-werkzeuge.de
These Betriebsanleitung kann im PDF-Format von unserer Internet Seite www.meister-werkzeuge.de heruntergeladen werden.
Betriebsanleitung & Sicherheitshinweise
WARNING! Zur Verringerung eines Verletzungsrisikos Betriebsanleitungitte vor der ersten Inbetriebnahme sorgfältig lessen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut -zer muss diese Betriebs anleitung ebenfalls weitergege ben werden.
Inhalt
| Seite | Seite | ||
| 1 - Lieferumfang | 4 | 6 - Gerätespezifische Sicherheitshinweise | 10 |
| 2 - Technische Informationen | 4 | 7 - Montage und Einstellarheiten | 10 |
| 3 - Bauteile | 5 | ||
| 4 - Bestimmungsgemäßer Gebrauch | 5 | 8 - Betrieb | 11 |
| 9 - Arbeitsweise | 12 | ||
| 5 - Allgemeine Sicherheitshinweise | 7 | 10 - Wartung und Umweltschutz | 12 |
| 11 - Service-Hinweise | 13 |
1 - Lieferumfang
1 Schlagbohrmaschine
1Zusatzhandgriff
- 1 Bohrtiefenanschlag
Bedienungsanleitung
- Garantieurkunde
2 - Technische Informationen
Technische Daten
| Stromversorgung 230-240 V~/50 Hz |
| Nennaufnahme 1010 W |
| Drehzahl n 0: 0 - 2700 min1 ←: 0 - 44800 min1 |
| Spindelhals-ø 43 mm |
| Anschlussgewinde 1/2" x 20 UNF |
| Ø max. 13 mm |
| Max. Bohr-ø - in Beton 16 mm - in Stahl 13 mm - in Holz 35 mm |
| Zuleitung 200 cm |
Technische Änderungen vorbehalten.
Lärmemission/Vibration
Lärmemission
LpA: 93,7 dB(A), LWA: 104,7 dB(A).
Messunsicherheit:
KpA: 3,0 dB(A), KWA: 3,0 dB(A)
Hand-/Arm schwingungen:
Schlagbohren in Beton ah, ID: 20,751 m/s²
Messunsicherheit: K: 1,5 m/s²
Bohren in Metall ah, D: 5,293 m/s²
Messunsicherheit: K: 1,5 m/s²
Gerausch-/Vibrationsinformation
Messwerte ermittelt entsprechend EN 60745-1, EN 60745-2-1.
WARNING! Der angegebene Schwingungs emissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
Der angegebene Schwingungs emis sions - wert kann auch zu einer einleitenden Ein -
schätzung der Aussetzung verwendet werden.
Der tatsächliche vorhandene Vibrations - emissionswert während der Benutzung des Elektrowerkzeugs kann von dem in der Betriebs anleitung bzw. vom Her steller angege ben en abweichen. Dies kann von folgenden Einfluss faktoren ver ursacht werden, die vor jedem bzw. wah rend des Gebrauches be achtet werden sollen:
- Wird das Elektrowerkzeug richtig verwendet.
- Ist die Art des zu bearbeitenden Materials korrekt.
- Ist der Gebrauchszustand des Elektrowerkzeuges in Ordnung.
Sind die Haltegriffe ggf. optionale Vibra tionsgriffe montiert und sind diese fest am Körper des Elektrowerkzeuges.
Falls Sie ein unangenehmes Gefühl oder eine Hautverfürbung während der Benut zung des Elektrowerkzeuges an ihren Händen fest stellen unterbrechen Sie sofort die Arbeit. Legen Sie aus reichende Arbeitspausen ein. Bei Nicht -beachten von ausreichen den Arbeits -pausen, kann es zu einem Hand-Arm-Vibrationssyndrom kommt.
Es sollte eine Abschätzung des Be las -tungsgrades in Abhängigkeit der Arbeit bzw. Verwendung des Elektrowerk zeuges erfolgen und entsprechende Arbeits pau -sen ein gelegt werden. Auf diese Weise kann der Belastungsgrad wäh rend der gesamten Arbeitszeit wesentlich ge min -dert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Pflegen Sie these Elektrowerk zeug entsprechend der An weisungen in der Betriebsanleitung.
Falls das Elektrowerkzeug ofters einge- setzt bzw. verwendet wird, sollenen Si es ich mit Ihr Frem Fachhändler in Verbindung setzten und ggf. Antivibrationszubehor (Griffe) besorgen.
Vermeiden Sie den Einsatz des Elektro -werkzeuges bei Temperaturen von t = 10^ oder weniger. Machen Sie einen Arbeitsplan, durch den die Vibrations-belastung begrenzt werden kann.
Informationen zur Lärmverminderung
Eine gewisse Lärmbelastung durch die -ses Elektrowerkzeug ist nicht vermeid -bar. Verlegen Sie lärmintensive Arbeitsen auf zugelassene und damit bestimme Zeiten. Halten Sie sich ggf. an Ruhe -zeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. Zu ihrem personlichen Schutz und Schutz in der Nähne befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.

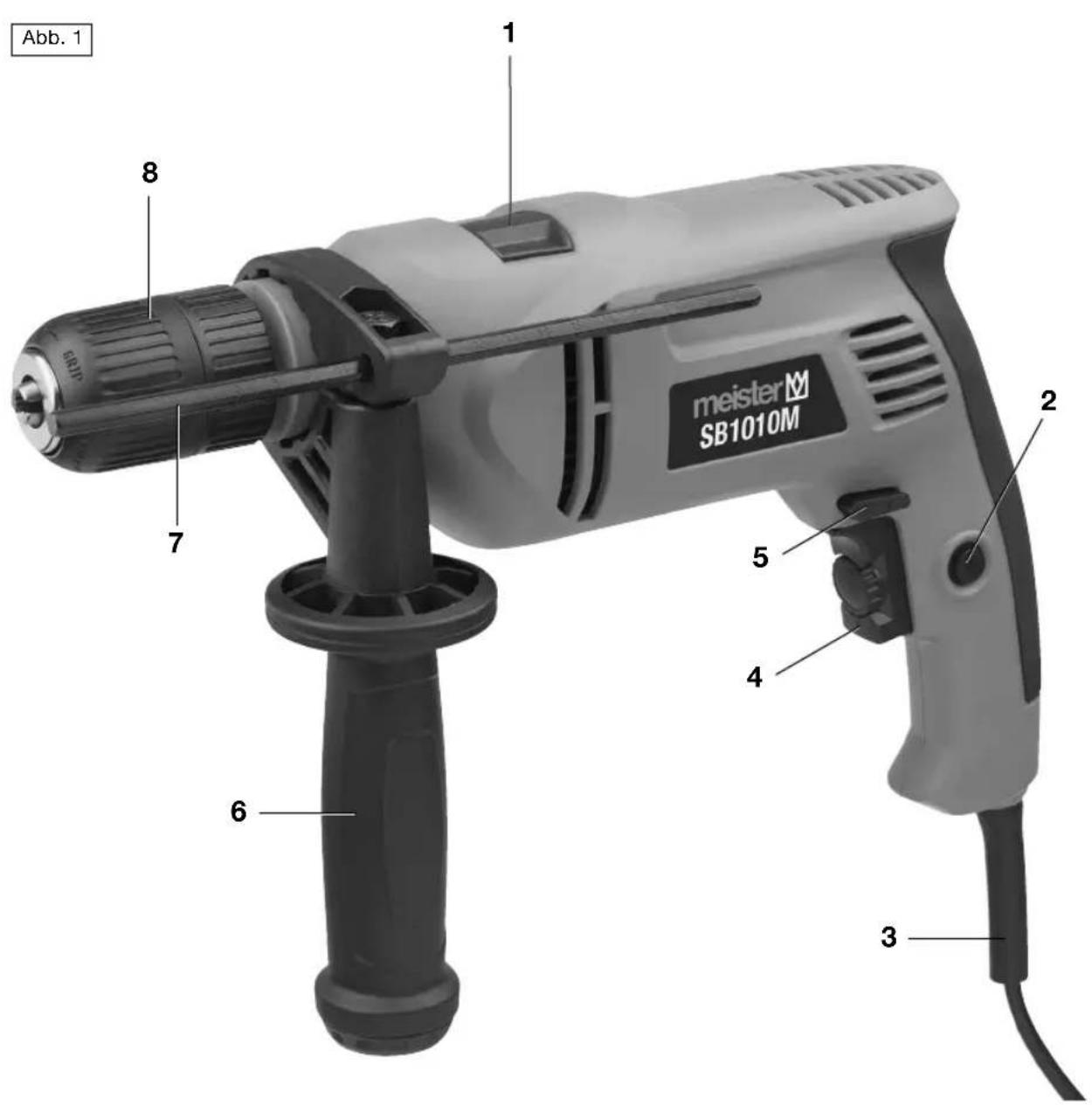

3 - Bauteile
1 Umschalter Bohren/Schlagbohren (Schlagwerkschalter)
2 Arretierknopf fur Dauerbetrieb
3 Zuleitung
4 Ein-/Ausschalter mit Drehzahlregelung
5 Rechts-/Linkslauf-Umschalter
6 Zusatzhandgriff
7 Tiefenanschlag
8 Bohrfutter
4 - Bestimmungsgemäßer Gebrauch
Bohren in Holz und Metall, Schlagboh - ren in Beton. Verwenden Sie Maschine, Werkzeuge und Zubehör für weitere Tätigkeiten (Herstellerangaben beachten) nur für ihren jeweils be stimmungs -
gemäßen Einsatzbereich. Alle anderen Anwendungen werden ausdrücklich ausgeschlossen.
ACHTUNG! Eingriffe an der Maschine außerhalb der bestimmungs gemäßen Verwendung fuh ren zum Verlust des Garantie anspruchs.
Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt.
Nicht bestimmungsgemäß Gebrauch
Dieses Elektrowerkzeugarf nicht fur Schraubarheiten benutzt werden.
Alle Anwendungen mit dem Elektro -werkzeug die nicht im Kapitel „bestimmungsgemäß Verwendung" genannot sind, gelten als eine nicht bestimmungs-gemäß Verwendung.
Verwendungen, für die das Elektro werk -zeug nicht vorgesehen ist, konnen Ge-fahrdungen und Verletzungen ver ur-sachen.
Verwenden Sie kein Zubehör, das nicht speziell für diesen Elektro werkzeug vorgesehen ist.
Nur weil Sie das Zubehör an Ihrlem Elektrowerkzeug befestigen konnen, garantiert das keine sichere Verwendung.
Die zulässige Drehzahl des Einsatz -werkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstzahl. Zubehor, dass sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.
Außendurchmesser und Dicke des Ein-satz werkzeugs[MaB angaben]hres Elektrowerkzeuges entsprechen.
Falsch bemessene Einsatzwerkzeuge konnen nicht ausreichend abgeschirmt oder kontrolliert werden.
Bohrer oder anderes Zubehör mussen genau in die Werkzeugauf nah meihres Elektrowerkzeuges passen. Einsatzwerk zeuge, die nicht genau in die Werkzeug aufnahme des Elektro -werk zeuges passen, drehen sich un-gleich möglich, vibrierten sehr stark und konnen zum Verlust der Kontrolle führen.
EsbestehtVerletzungsgefahr.
Für alle daraus entstandenen Sachschäden sowie Personenschäden, die auf Grund einer Fehlanwendung ent-stunden sind, haftet der Benutzer des Elektrowerkzeugs. Bei Verwendung anderer bzw. nicht Original-Bauteile an dem Elektro werkzeug erlischt hersteller -seitig die Garantieleistung.
Restrisiken:
Die Betriebsanleitung zu dieser Elektrowerkzeug enthalt ausfuhrliche Hinweise zum sicheren Arbeiten mit Elektrowerkzeug. Dennoch birgt jeder Elektrowerkzeug gewisse Restrisiken, die auch durch die vorhandenen Schutzvorrichtungen nicht vollig auszuschlieben sind. Bedieren Sie deshalb Elektrowerkzeuge immer mit der notwendigen Vorsicht.
Restrisiken konnen zum Beispiel sein:
-
Berühren von rotierenden Teilen oder Werkzeugen.
-
Verletzung durch umherfliegende Werkstücke oder Werkstückteile.
-
Brandgefahr bei unzureichender Belüftung des Motors.
-
Beeinträchtigung des Gehörs bei Arbeiten ohne Gehörschutz.
Ein sicheres Arbeiten hangt auch von der Vertrautheit des Bedienpersonals im Umgang mit dem jeweiligen Elektro werk -zeug ab! Entsprechende Maschinen -kenntnis sowie umsichtiges Verhalten beim Arbeiten halten bestehende Rest -risiken zu minimieren.
WARNING! Dieses Elektro werk -zeug erzeuft während des Be-triebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeintrach-tigen. Um die Gefahr von ernsthaften oder tõdlichen Verletzungen zu ver-ringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizini schen Implantat zu konsultieren, bevor die Maschine bedient wird.
5 - Allgemeine Sicherheitshin weise für den Um gang mit Elektrowerk zeugen
WARNING! Lesen Sie alle Si - cherheitshinweise und Anwei - sun gen. Versaumnisse bei der Einhal - tung der Sicherheitshinweise und An - weisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen ver wen - dete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektro werkzeu ge
(mit Netzkabel) und auf akku betrie be ne Elektrowerkzeuge (ohne Netzkabel).
Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensori-schen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
Dieses Gerätarf nicht von Kindern benutzt werden.
1 Arbeitsplatz sicherheit
a Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeits be-reiche konnen zu Unfallen führen.
b Arbeitsen Sie mit dem Elektro -werkzeug nicht in explosions ge-fahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c Halten Sie Kinder und andere Per-sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablen -kung konnen Sie die Kon trolle über das Gerat verlieren.
2 ElektrischeSicherheit
a Der Anschlussstecker des Elek tro -werkzeuges muss in die Steck dose passen. Der Steckerarf in keiner Weise verändert werden. Verwen den Sie keine Adapterste cker gemeins -sam mit schutzgeerdeten Elektrowerk zeug. Unver änderte Stecker und
Passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät er hõht das Risiko eines elektri schen Schlages.
d Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.
e Wenn Sie mit einem Elektrowerk -zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch fur den Außenbereich zuge -lassen sind. Die Anwendung eines fur den Außenbereich geeig neten Verlangerungskabels ver rim gert das Risiko eines elektrischen Schlages.
f Wenn der Betrieb des Elektro -werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter. Der Einsatz eines Fehler strom schutz -schalters vermindert das Risiko eines elektrischen Schla ges.
3 Sicherheit von Personen
a Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ein nem
Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medika men- ten stehen. Ein Moment der Unacht - samkeit beim Gebrauch des Elektro -werkzeugs kann zu ernsthaften Ver letzungen führen.
b Tragen Sie persönliche Schutz aus -rüstung und immer eine Schutz bril -le. Das Tragen persönlicher Schutzaus rüstung, wie Staub maske, rutsch-feste Sicherheits schu he, Schutzhelm oder Gehör schutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c Vermeiden Sie eine unbeabsich tigte Inbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schlie Ben, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Gerats den Finger am Schalter haben oder das Gerat eingeschaltet an die Stromversorgung anschlie Ben, kann dies zu Unfallen führen.
d Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten. Ein Werkzeug oder Schlus sel, der sich in einem dre henden Geräteil befind -det, kann zu Verletzungen führen.
e Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektro werkzeug in unerwarteten Situationen better kontrollieren.
f Tragen Sie geeignete Kleidung. Tra-gen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung
und Handschuhe fern von sich beweg- gen den Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich be wegenden Teilen erfasst werden.
g Wenn Staubabsaug- und -auf fang einrichtungen montiert wer den konnen, vergewissern Sie sich, dass diese angeschlossen sind und rich-tig verwendet wer den. Verwendung einer Staubab saugung kann Gefahr-dun gen durch Staub verringern.
4 Ver wen dung und Behandlung des Elektro werkzeuges
a Überlasten Sie das Gerät nicht.
Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerk zeug.
Mit dem passenden Elektro werkzeugten arbeiten Sie better und sicherer im angegebenen Leits tungs bereich.
b Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stel -lungen vornehmen, Zube hörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaß nahme verhindert den unbeabsich tig ten Start des Elek-tro werkzeuges.
d Bewahren Sie unbenutzte Elek tro -werkzeuge außerhalb der Reich -weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht ge-ten haben. Elektrowerkzeuge sind ge fährlich, wenn Sie von unerfah renen Personen benutzt werden.
e Pflegen Sie das Gerät mit Sorg falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei faktio nieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge - pfleg te Schneidwerkzeuge mit scharfen Schneidkanten verklem men sich weniger und sind leichter zu führen.
g Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5 Service
a Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparieren. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
b Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.
6 Sicherheitshinweise für Bohr maschinen
Tragen Sie Gehorschutz beim Schlagbohren. Die Einwirkung von Larm kann Gehorverlust bewirken.
- Benutzen Sie mit dem Gerät ge-lieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
- Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
6 - Gerätespezifische Sicherheitshinweise
Augen- und Gehorschutz anlagen.
- Bevor Sie LÖcher in eine Wand boh ren, prüfen Sie ggf. mit einem Lei tungssucher, dass Sie nicht auf Strom, Gas oder Wasser stößen.
Bohrer-/Bohrfutterwechsel nur bei ge zo gen em Netzstecker vornehmen! - Zur Vermeidung von Verletzungen sollte das zu bearbeitende Werkstück gesichert (z.B. durch Einspannen im Schraubstock) sein.
- Vermeiden Sie, dass der Motor beim Bohren und Schrauben unter Belastung zum Still stand kommt.
- Wenn die Netzanschlussleitung theses Gerätes beschädigt wird, muss sie
durch eine besondere Anschluss leitung ersetzt werden, die vom Her steller oder seinem Kundendienst erhältlich ist.
Sicherheitskennzeichnung
Die Symbole auf dem Elektrowerkzeug haben folgende Bedeutung:
Nicht in den Hausmull entsor gen!
Wichtig! Betriebsan leitung beachten!
Freiwiliges Gutesiegel, geprüfte Sicherheit
CE-Zeichen (Konformität mit eu ropäischen Sicherheits -normen)
Gehäuse ist doppeltschutz iso liert
Rechts-/Linkslauf
7 - Montage und Einstellarheiten
Zusatzhandgriff montieren
Der Zusammenhanggriff (6) kann wahl - weise rechts oder links vom Bohrfutter montiert werden. Griffstück vom Zu satz - hand griff durch Linksdrehen so welt losen, dass er über das Bohrfutter (8) auf den Spann hals geschoben werden kann. Dabei muss der an der Unterseite des Spann halses befindliche Halte - nocken in eine der Haltenuten des Spannrings ein greifen. Auf diese Weise lasst sich eine günstige Arbeits po sition
wahlen und der Zusammenhang griff zugleich gegen vibra tions be ding tes Ver rutschen sichern. Griffstück durch Rechts drehen anziehen, bis der Zu satz hand griff fest mit der Maschine verbunden ist.
Montieren des Tiefenanschlags
Handgriff (6) loses, so dass die Sechs -kantschraube die Öffnung für den Tie -fenanschlag freiibt. Tiefenanschlag (7) in die Öffnung schiben und Hand griff festdrehen.
Einstellen des Tiefenanschlags
Bohrer einsetzen und verriegeln.
- Zusatzhandgriff lockern.
Tiefenanschlag auf die gleiche Länge wie der eingespannte Bohrer ver-schieben, hierzu den Bohrer gegen eine ebene Wand drucken.
An der Skala des Tiefenanschlags Wert in mm ablesen und von thisem Wert gewünschte Bohrtiefe abziehen.
Den erhaltenen Wert auf dem Tiefen an schlag einstellen und Zusatzhand griff festziehen.
Werkzeugwechsel
ACHTUNG! Netzsteckerziehen.
Die Maschine verfügt über ein Schnell - spann-Bohrfutter zum Schlüssellosen Werkzeugwechsel mit der Hand.
Maschine am hinteren Bohrfutterring hal ten. Das Bohrfutter durch Links -drehen am vor deren Ring öffnen. Bohrer einsetzen und durch Rechtsdrehen am vorderen Ring fixieren.

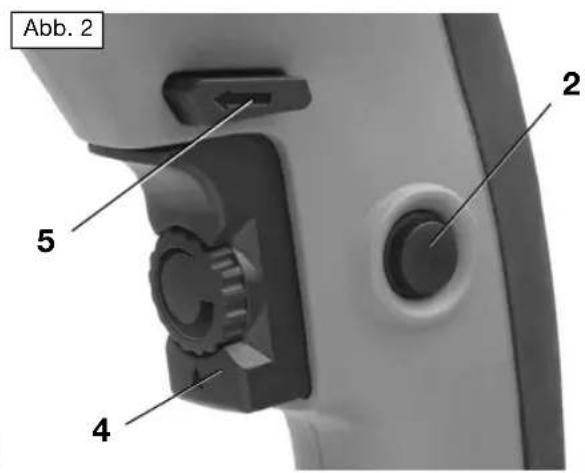

Drehzahl-Vorwahl (Abb. 2)
ACHTUNG! Netzsteckerziehen!
Mit der Drehzahl-Vorwahl lasst sich die Motordrehzahl an das
jeweilige Einsatzwerkzeug sowie den Werkstoff anpassen.
- Drehzahlregler am Ein-/Ausschalter (4) in Richtung (-) drehen: Die max. Dreh-zahl der Maschine wird reduziert.
- Drehzahlregler in Richtung (+) drehen: Die Motordrehzahl wird erhöht bis zur Maximalrehzahl.
Mit dem Ein-/Ausschiebeschalter lasst sich die Drehzahl der Maschine stufen -los inner halb der gewährten Maximal -drehzahl variieren.
Rechts-/Linkslauf (5)
WICHTIG! Wahrend des Laufs der Ma schine darf der Rechts-/ Linklauf-Umschalter nicht betatigt werden, davon vollständigen Stillstand abwarten. Das Bohrfutter von Rechts-/Linklauf-Ma schinen ist stets mit einer Linksgewinde-Schrau be fixiert. Diese ist vor einem Bohr futter -wech sel vorn durch das Bohr futter hin durch zu offen. Linksge winde-Schrauben setzen sich nur durch Rechtsdrehung offen.
8-Betrieb
Ein-/Ausschalten
Netzstecker in eine 230 V~-Steckdose stecken.
ACHTUNG! Maschine ground satz -lich vor Material-Kontakt ein -schal ten.
Einschalten
Ein-/Ausschalter (4) vorsichtig drucken, die Maschine startet, die Drehzahl variiert je nach Schalterdruck.
Ausschalten
Ein-/Ausschalter loslassen und Still -stand der Maschine abwarten.
Dauerbetrieb einschalten
Ein-/Ausschalter drucken und halten. Arretier knopf (2) drucken. Ein-/Ausschal ter loslassen - die Maschine lauft in der jeweiligen Drehzahl.
Dauerbetrieb ausschalten
Ein-/Ausschalter betätigten, der Arretierknopf entriegelt. Ein-Aus-Schalter los-las -sen und Still stand der Maschine abwarten.
9 - Arbeitsweise
Bohren in Holz und Metall
Zum Bohren in Holz und Metall muss das Schlagwerk grundsatzlich ausge-schaltet sein.
Den Schlagwerkschalter (1) auf Stellung „AUS" stellen. Rechts-/Links -lauf-Umschalter (2) auf „Rechts lauf" stellen.
Elektronische Drehzahlre ge lung durch Betätigung des Ein-/Aus schalters. Dreh -zahlvorwahl mit Stellrad am Ein-/Aus -schalter.
Bohren in Beton
Schlagwerk (1) einschalten Rechts-/Linkslauf-Umschalter (2) auf Rechts lauf" stellen.
Mit niedriger Drehzahl starten.
Zum Herausdrehen fest sitzender Bohrer die Maschine bei Still -stand auf Linklauf schalten.
Bohrer bei Linklauf vorsichtig aus dem Bohrlochziehen.
10 - Wartung und Umweltschutz
ACHTUNG! Vor allen Pflege- und Wartungsarbeiten Netzsteckeren!
Maschine mit einem feuchten Tuch rei - nigen,keine Lösungsmittel verwenden, gut abtrocknen.Luftungsschlitze staub - frei halten.Vor jeder Verwendung Ma - schine,Kabel und Zubehor auf Unver- sehrtheit uberprüfen. Reparaturen ggf. von einem Fachmann aus führen halten.
ACHTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehoren in den Hausmull! Sie sind ent -schend der Richt linie 2012/19/EU
für Elektro- und Elektronik- Altgeräte getrennt zu sammeln und einer um welt- und fach gerech ten Wiederverwertung zu zu führen.
Bitte führen Sie nicht mehr brauchbar re Elektrogeräte einer ortlichenSam mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammelnund gemäß den ortlichen Bestimmungen entsorgen. Einzelheiten erfragen
SieittebeiHrerGemeindeverwal-tung.
11 - Service-Hinweise
- Bewahren Sie die Maschine, Betriebs - an leitung und ggf. Zubehör in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.
- Meister-Geräte sind weltgehend war-tungsfrei, zum Reinigen der Gehäuse ge nügt ein feuchtes Tuch. Zusät z liche Hin wei se entnehmen Sieitte der Betriebs an leitung.
- Meister-Geräte unterliegen einer stren gen Qualitätskontrolle. Sollte dennoch ein mal eine Funk tionsstörung auftreten, so senden Sie das Gerätitte an unsere Service-An schrift. Die Reparatur erfolgt umgehend.
-
Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Reparaturzeit. Wahrend der Garantiezeit legen Sie dem Gerätitte Garantie-Urkunde und Kauf beleg bei.
-
Sofern es sich um keine Garantiere -paratur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen.
WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantie-an spruchs!
WICHTIG! Wir weisen ausdrücklich darauf auf hin, dass wir nach dem Produktthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns frei -gegebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH-Kundenservice oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver den Zubehörteile.
- Zur Vermeidung von Transport schäden das Gerät sicher verpacken oder die Original verpackung verwenden.
- Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even-tuelle Repa ra turen an Meister-Geräten kosten gänstig ausführren.
2 Elektrische verilgheit
Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal
EG-Konformitätserklarung
Prohlášeni o konformité s ES
Für das nachstehende Erzeugnis ...
SB1010M Nr. 5402270 BJ:2015 · SN:05001
... wird die Übereinstimmung mit folgenden Richtlinien erklär:
... je v souladus tumito smurnicemi:
Angewandte harmonisierte Normen:
Wuppertal, .06.04.2015....
Ingo Heimann (M.Sc.)
Technische Leitung/Produktentwicklung
Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 - D-42349 Wuppertal
D - Autorisierte Person zur Aufbewährung der technischen Unterlagen.
CZ - Uschováni technické dokumentace
F - Conservation de la documentation technique
GB - Authorized person for storing the technical documentation
NL-Bewaring van de technische documenten
PL - Przechowyanie dokumentaci technicznej
TR - Teknik evraklarin muhafazasi
Copyright
Nachdruck oder Vervielfaltung - auch aus - zugs weise - nur mit Genehmigung der
Meister Werkzeuge GmbH
Oberkamper Str. 37-39 D-42349 Wuppertal Germany
2015/2016
These Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt.
Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Meister Werkzeuge GmbH unzu lassig und strafbar.
Das gilt insbesondere für Vervielfaltigungen, Übersetzungen, Mikroverfilmen und die Ein speisung und Verarbeitung in elektronischen Systemen.
