INSTRUKCJA OBSŁUGI SB1010M Meister Craft

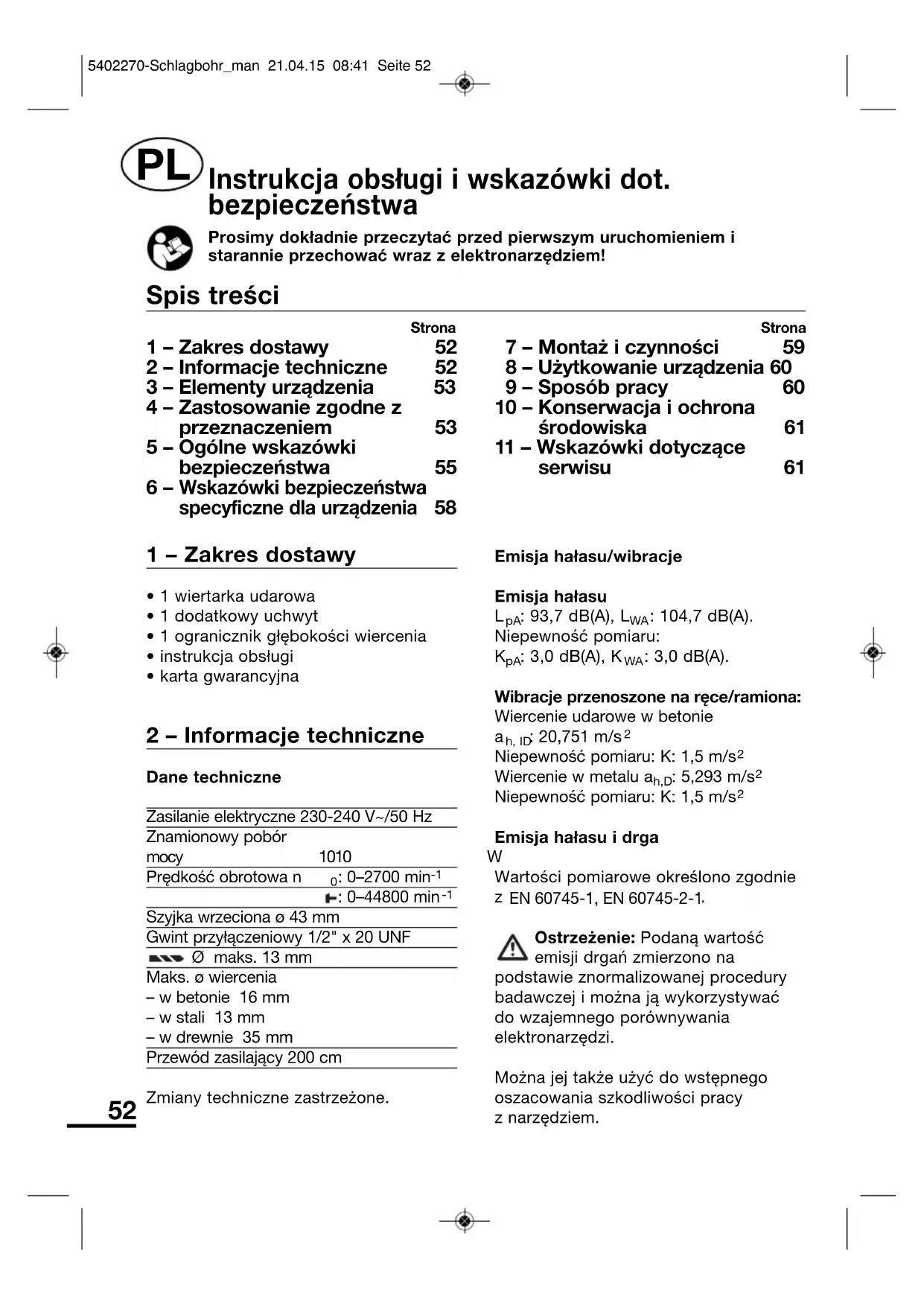

• 1 wiertarka udarowa• 1 dodatkowy uchwyt• 1 ogranicznik głębokości wiercenia• instrukcja obsługi• karta gwarancyjna 2 – Informacje techniczne Dane techniczneZasilanie elektryczne 230-240 V~/50 HzZnamionowy pobórmocy 1010 WPrędkość obrotowa n : 0–2700 min : 0–44800 min Szyjka wrzeciona ø 43 mmGwint przyłączeniowy 1/2" x 20 UNFØ maks. 13 mmMaks. ø wiercenia– w betonie 16 mm– w stali 13 mm– w drewnie 35 mmPrzewód zasilający 200 cmZmiany techniczne zastrzeżone.Emisja hałasu/wibracjeEmisja hałasu

: 93,7 dB(A), L : 104,7 dB(A).Niepewność pomiaru:

: 3,0 dB(A), K : 3,0 dB(A).Wibracje przenoszone na ręce/ramiona:Wiercenie udarowe w betonie h, ID: 20,751 m/s Niepewność pomiaru: K: 1,5 m/s Wiercenie w metalu a h,D : 5,293 m/s Niepewność pomiaru: K: 1,5 m/s Emisja hałasu i drgaWartości pomiarowe określono zgodnie EN 60745-1, EN 60745-2-1 Ostrzeżenie: Podaną wartośćemisji drgań zmierzono napodstawie znormalizowanej procedurybadawczej i można ją wykorzystywaćdo wzajemnego porównywaniaelektronarzędzi.Można jej także użyć do wstępnegooszacowania szkodliwości pracyz narzędziem. Instrukcja obsługi i wskazówki dot. bezpieczeństwa Prosimy dokładnie przeczytać przed pierwszym uruchomieniem istarannie przechować wraz z elektronarzędziem! Strona 1 – Zakres dostawy 52 2 – Informacje techniczne 52 3 – Elementy urządzenia 53 4 – Zastosowanie zgodne z przeznaczeniem 53 5 – Ogólne wskazówki bezpieczeństwa 55 6 – Wskazówki bezpieczeństwa specyficzne dla urządzenia

Strona 7 – Montaż i czynności 59 8 – Użytkowanie urządzenia 60 9 – Sposób pracy 60 10 – Konserwacja i ochrona środowiska 61 11 – Wskazówki dotyczące serwisu 61 Spis treści 5402270-Schlagbohr_man 21.04.15 08:41 Seite 5253 Faktyczna wielkość emisji wibracji w trakcie użytkowania maszyny może odbiegać od wartości podanych w instrukcji eksploatacji lub podanych przez producenta. Może to być spowodowane przez wiele czynników, które należy uwzględnić przed pracą lub w jej trakcie:

• Czy urządzenie jest właściwie używane?

• Czy obrabiany materiał jest właściwy?

• Czy stan użytkowy urządzenia jest właściwy?

• Czy zamontowano uchwyty standardowe, czy opcjonalne uchwyty odporne na wibracje, czy przylegają one ściśle do korpusu maszyny? Jeżeli podczas pracy z maszyną użytkownik poczuje się dziwnie lub zauważy przebarwienia na rękach, należy natychmiast przerwać pracę. Należy przewidzieć dostatecznie długie przerwy w pracy. W przypadku nie zachowania dostatecznych przerw, może wystąpić zespół wibracyjny rąk i ramion HAVS. Należy przeprowadzić analizę stopnia obciążenia w zależności od pracy lub zastosowania maszyny i korzystać z odpowiednich przerw w pracy. W ten sposób podczas całego czasu pracy można znacznie zmniejszyć stopień obciążenia. Sprowadzić do minimum ryzyko, którego przyczyną są wibracje. Pielęgnować właściwie maszynę, stosując się do wskazówek i zaleceń podanych w instrukcji eksploatacji. Przy częstszej pracy z maszyną można skontaktować się z fachowym punktem handlowym i ewentualnie nabyć specjalny osprzęt antywibracyjny (uchwyty). Unikać stosowania maszyny w temperaturze t = 10 °C lub niższej. Przygotować plan pracy w celu ograniczenia obciążenia wibracjami. Informacje o redukcji hałasu Podczas pracy z urządzeniem nie można uniknąć określonego obciążenia hałasem. Prace związane z intensywnym hałasem należy przełożyć na czas, gdy ich wykonywanie jest dozwolone. Przestrzegać godzin, w których obowiązuje cisza, i ograniczyć czas pracy do niezbędnego minimum. Dla ochrony własnej i osób znajdujących się w pobliżu należy stosować odpowiednie ochraniacze słuchu. 3 – Elementy urządzenia 1 Przełącznik wiercenie/wiercenie udarowe 2 Przycisk blokady do pracy ciągłej 3 Przewód zasilający 4 Włącznik/wyłącznik z regulacją prędkości obrotowej 5 Przełącznik obrotów w prawo/lewo 6 Dodatkowy uchwyt 7 Ogranicznik głębokości 8 Uchwyt wiertarski 4 – Zastosowanie zgodne z przeznaczeniem Wiercenie w drewnie i metalach, wiercenie udarowe w betonie. Maszynę, narzędzia i osprzęt można stosować do dalszych czynności (przestrzegać danych producenta) wyłącznie zgodnie z ich przeznaczeniem. Wszystkie inne zastosowania są wyraźnie wykluczone. UWAGA! Ingerencje w narzędzie wykraczające poza użytkowanie zgodne z przeznaczeniem powodują utratę gwarancji. 5402270-Schlagbohr_man 21.04.15 08:41 Seite 53Urządzenie jest przeznaczone wyłącznie do stosowania w gospodarstwie domowym. Użytkowanie niezgodne zprzeznaczeniem Wszystkie zastosowania urządzenia, których nie wymieniono wrozdziale „Użytkowanie zgodne zprzeznaczeniem”, uważa się zaużycie niezgodne zprzeznaczeniem. Stosowanie elektronarzędzia do prac, do których nie jest przeznaczone, może powodować niebezpieczeństwo ibyć przyczyną obrażeń. Nie należy stosować akcesoriów, które nie są przewidziane do tego elektronarzędzia. Sama możliwość zamocowania wyposażenia do elektronarzędzia nie stanowi gwarancji bezpiecznej pracy. Dopuszczalna prędkość obrotowa narzędzia roboczego musi być co najmniej tak wysoka, jak podana na elektronarzędziu prędkość maksymalna. Wyposażenie, obracające się zprędkością większą od dopuszczalnej, może pęknąć irozpaść się pod wpływem siły odśrodkowej. Średnica zewnętrzna igrubość narzędzia roboczego muszą odpowiadać wymiarom elektronarzędzia. Nieprawidłowo dobranych narzędzi roboczych nie można prawidłowo osłonić ani kontrolować. Tarcze tnące lub inne elementy wyposażenia muszą dokładnie pasować do wrzeciona szlifierskiego posiadanego elektronarzędzia. Niedokładnie dopasowane do wrzeciona narzędzia robocze wirują nieregularnie, bardzo mocno wibrują imogą spowodować utratę kontroli nad narzędziem. Istnieje niebezpieczeństwo odniesienia obrażeń. Za wynikłe stąd szkody, jak również za szkody osobowe, powstałe zpowodu nieprawidłowego użytkowania, odpowiada użytkownik urządzenia. Wprzypadku stosowania wmaszynie części innych lub nieoryginalnych, wygasa prawo do roszczeń gwarancyjnych wobec producenta. Pozostałe ryzyka: Instrukcja obsługi niniejszego elektronarzędzia zawiera wyczerpujące wskazówki dotyczące bezpiecznej pracy zelektronarzędziami. Pomimo tego każde elektronarzędzie jest źródłem pewnych zagrożeń, których nie mogą całkowicie wykluczyć zastosowane mechanizmy ochronne. Dlatego też elektronarzędzia należy użytkować zawsze zzachowaniem należytej ostrożności. Przykłady ryzyka szczątkowego to:

• Dotknięcie wirujących części lub narzędzi.

• Możliwość zranienia przez wyrzucane detale lub ich części.

• Zagrożenie pożarem wprzypadku niedostatecznej wentylacji silnika.

• Uszkodzenie słuchu wprzypadku pracy bez ochrony słuchu. Bezpieczna praca zależy również od zapoznania personelu obsługującego zzasadami obchodzenia się zdanym elektronarzędziem! Odpowiednia znajomość maszyny oraz rozsądne zachowanie podczas pracy pomagają zminimalizować istniejące ryzyko szczątkowe. Ostrzeżenie! Opisane tu narzędzie wytwarza

5402270-Schlagbohr_man 21.04.15 08:41 Seite 54podczas eksploatacji pole elektromagnetyczne. Pole to w określonych okolicznościach może wywierać negatywny wpływ na działanie aktywnych i biernych implantów medycznych. Aby uniknąć niebezpieczeństwa poważnych lub śmiertelnych obrażeń, przed rozpoczęciem pracy z elektronarzędziem zaleca się, aby osoby z wszczepionymi medycznymi implantami skonsultowały się z lekarzem lub producentem implantu. 5 – Ogólne wskazówki bezpieczeństwa dotyczące obchodzenia się z elektronarzędziami OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje. Nieprzestrzeganie wskazówek bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń ciała. Wszystkie wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość. Używane we wskazówkach bezpieczeństwa pojęcie „elektronarzędzie” dotyczy elektrycznych narzędzi zasilanych z sieci elektrycznej (z kablem sieciowym) lub akumulatorów (bez kabla sieciowego). Urządzenia nie mogą używać osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej ani osoby niemające wystarczającego doświadczenia lub wiedzy. Należy dopilnować, aby dzieci nie bawiły się urządzeniem. Urządzenie nie może być używane przez dzieci. 1 Bezpieczeństwo w miejscu pracy a Należy utrzymywać czystość na stanowisku pracy i zapewnić jego odpowiednie oświetlenie. Nieporządek i brak właściwego oświetlenia miejsca pracy grozi wypadkiem. b Nie wolno używać elektronarzędzi w środowisku zagrożonym wybuchem, w którym znajdują się ciecze, gazy lub pyły o właściwościach palnych. Elektronarzędzia wytwarzają iskry, które mogą zapalić pyły lub opary. c Podczas pracy z elektronarzędziem należy upewnić się, że dzieci i inne osoby postronne zachowują odpowiednią odległość. Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem. 2 Bezpieczeństwo elektryczne a Wtyczka elektronarzędzia powinna pasować do gniazda wtykowego. Zabrania się wprowadzania jakichkolwiek modyfikacji w konstrukcji wtyczki. W przypadku elektronarzędzia z uziemieniem ochronnym nie wolno stosować adapterów do wtyczek. Oryginalne wtyczki i dopasowane gniazda wtykowe zmniejszają ryzyko porażenia prądem elektrycznym. b Nie wolno dotykać uziemionych powierzchni, np. rur, urządzeń grzewczych, pieców i chłodziarek. Ryzyko porażenia prądem zwiększa się, jeśli ciało człowieka jest uziemione.

5402270-Schlagbohr_man 21.04.15 08:41 Seite 55c Urządzenie należy chronić przed deszczem i wilgocią. Wniknięcie wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem. d Nie wolno używać kabla w sposób niezgodny z przeznaczeniem, tzn. do przenoszenia lub zawieszania urządzenia. Nie należy wyciągać wtyczki z gniazda przez pociąganie za kabel. Kabel należy chronić przed wysoką temperaturą, olejem, ostrymi krawędziami i ruchomymi elementami urządzenia. Uszkodzenie lub splątanie kabla zwiększa ryzyko porażenia prądem elektrycznym. e Podczas użytkowania elektronarzędzia na świeżym powietrzu należy korzystać wyłącznie z przedłużaczy dopuszczonych do stosowania na zewnątrz. Stosowanie przedłużaczy przeznaczonych do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym. f Jeśli nie da się uniknąć eksploatacji elektronarzędzia w wilgotnym środowisku, należy zastosować wyłącznik różnicowoprądowy. Wyłączniki różnicowoprądowe zmniejszają ryzyko porażenia prądem elektrycznym. 3 Bezpieczeństwo ludzi a Podczas pracy z elektronarzędziem należy zachować szczególną ostrożność i postępować w przemyślany i rozważny sposób. Nie wolno używać elektronarzędzi pod wpływem środków odurzających, alkoholu lub leków ani pod wpływem zmęczenia. Chwilowa nieuwaga podczas pracy z elektronarzędziem może przyczynić się do poważnych obrażeń. b Zawsze należy stosować środki ochrony indywidualnej i nosić okulary ochronne. Korzystanie ze środków ochrony indywidualnej, np. maski przeciwpyłowej, antypoślizgowego obuwia ochronnego kasku ochronnego lub środków ochrony słuchu, pozwala, w zależności od rodzaju oraz sposobu zastosowania elektronarzędzia, ograniczyć ryzyko odniesienia obrażeń. c Należy unikać niezamierzonego uruchomienia urządzenia. Przed podłączeniem elektronarzędzia do zasilania sieciowego i/lub akumulatora oraz przed jego podniesieniem bądź przeniesieniem należy się upewnić, że jest ono wyłączone. Jeżeli w trakcie przenoszenia urządzenia palec użytkownika znajdzie się na włączniku lub włączone urządzenie zostanie podłączone do źródła zasilania, może dojść do wypadku. d Przed włączeniem urządzenia należy usunąć narzędzia użyte do regulacji lub klucze do śrub. Narzędzia lub klucze znajdujące się w wirującym elemencie urządzenia mogą spowodować obrażenia. e Należy unikać pracy w nienaturalnej pozycji. Należy przyjąć stabilną postawę i przez cały czas utrzymywać równowagę. Pozwala to na lepsze zapanowanie nad elektronarzędziem w przypadku nieoczekiwanych sytuacji. f Należy nosić odpowiednią odzież. Nie wolno zakładać luźnej odzieży ani biżuterii. Nie wolno zbliżać włosów, odzieży ani rękawic do ruchomych elementów urządzenia.

5402270-Schlagbohr_man 21.04.15 08:41 Seite 56Luźne ubranie, biżuteria i długie włosy mogą zostać wciągnięte przez poruszające się podzespoły. g W przypadku możliwości montażu urządzeń do odsysania i wychwytywania pyłów należy upewnić się, że są one podłączone i funkcjonują prawidłowo. Zastosowanie urządzenia do odsysania pozwala ograniczyć zagrożenia powodowane przez pył. 4 Eksploatacja i obchodzenie się z elektronarzędziem a Nie należy przeciążać urządzenia. Należy używać elektronarzędzia wyłącznie do prac, do których jest przeznaczone. Dobór właściwego elektronarzędzia zapewnia wydajniejszą i bezpieczniejszą pracę w podanym zakresie mocy. b Nie wolno korzystać z elektronarzędzi, których włączniki są uszkodzone. Elektronarzędzie, którego nie można włączyć/wyłączyć, jest niebezpieczne i należy je oddać do naprawy. c Przed zmianą ustawień, wymianą osprzętu lub odłożeniem urządzenia należy wyciągnąć wtyczkę z gniazda i/lub wyjąć akumulator. Ta czynność zapobiegawcza zapobiega przypadkowemu uruchomieniu urządzenia. d Chwilowo nieużywane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie wolno zezwalać na używanie urządzenia osobom, które go nie znają lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia używane przez niedoświadczone osoby mogą stanowić zagrożenie. e Należy dbać o urządzenie. Należy sprawdzać, czy części ruchome działają prawidłowo i nie zakleszczają się oraz czy nie są pęknięte lub uszkodzone w stopniu zakłócającym działanie elektronarzędzia. Przed przystąpieniem do użytkowania urządzenia należy oddać uszkodzone części do naprawy. Niewłaściwa konserwacja elektronarzędzia jest częstą przyczyną wypadków. f Narzędzia skrawające powinny być ostre i czyste. Prawidłowo konserwowane narzędzia tnące o ostrych krawędziach rzadziej się zacinają i dają się łatwiej prowadzić. g Elektronarzędzie, osprzęt, narzędzia obróbkowe itp. należy użytkować zgodnie z niniejszą instrukcją obsługi. Należy przy tym uwzględnić warunki pracy i rodzaj wykonywanej czynności. Używanie elektronarzędzia do celów niezgodnych z ich przeznaczeniem może spowodować zagrożenie. 5 Serwis a Naprawę urządzenia powierzać wyłącznie wykwalifikowanym specjalistom, używającym tylko oryginalnych części zamiennych. Stanowi to gwarancję zachowania bezpieczeństwa urządzenia. b W przypadku uszkodzenia kabla sieciowego urządzenia należy zastąpić go specjalnym przewodem zasilającym dostępnym u producenta lub w jego serwisie obsługi klienta.

5402270-Schlagbohr_man 21.04.15 08:41 Seite 576 Wskazówki dotyczące bezpieczeństwa dla wiertarek

• Podczas wiercenia udarowego należy nosić ochronę słuchu. Powstający hałas może spowodować utratę słuchu.

• Z urządzeniem stosować wchodzące w skład dostawy dodatkowe uchwyty. Utrata kontroli nad maszyną może doprowadzić do zranienia.

• Podczas wykonywania prac, w trakcie których narzędzie wymienne może natrafić na ukryte przewody elektryczne lub na własny kabel sieciowy, należy trzymać elektronarzędzie tylko za izolowane powierzchnie chwytne. Kontakt z przewodem elektrycznym znajdującym się pod napięciem może wywołać powstanie napięcia w innych metalowych częściach narzędzia, a w konsekwencji spowodować porażenie prądem. 6 – Wskazówki bezpieczeństwa związane z urządzeniem Należy stosować ochronę oczu i słuchu.

• Przed rozpoczęciem wiercenia w ścianie należy sprawdzić przy pomocy detektora przewodów, czy nie dojdzie do uszkodzenia przebiegających w niej przewodów elektrycznych, gazowych lub wodnych.

• Wymiana wiertła/uchwytu wiertarskiego tylko po wyciągnięciu wtyczki sieciowej!

• Aby uniknąć zranień, obrabiany detal należy zabezpieczyć (np. mocując w imadle).

• Unikać zatrzymywania silnika pod obciążeniem podczas wiercenia i wkręcania.

• W przypadku uszkodzenia kabla sieciowego urządzenia należy zastąpić go specjalnym przewodem zasilającym dostępnym u producenta lub w jego serwisie obsługi klienta. Znaki bezpieczeństwa Symbole na obudowie mają następujące znaczenie: Nie usuwać z odpadami domowymi! Ważne! Przestrzegać instrukcji eksploatacji! Dobrowolny certyfikat jakości „Geprüfte Sicherheit” (sprawdzone bezpieczeństwo) Znak CE (zgodność z eu - ropejskimi normami bezpieczeństwa) Obudowa jest wyposażona w podwójną izolację ochronną obrotów w prawo/lewo

5402270-Schlagbohr_man 21.04.15 08:41 Seite 587 – Montaż i czynności regulacyjne Montaż dodatkowego uchwytu Dodatkowy uchwyt (6) można zamontować zarówno z prawej, jak i z lewej strony uchwytu wiertarskiego. Odkręcić element uchwytowy uchwytu dodatkowego obracając w lewo, aż można go będzie przesunąć przez uchwyt wiertarski (8) na szyjkę mocującą. Znajdująca się w dolnej części szyjki mocującej krzywka musi zaczepić o jeden z rowków mocujących pierścienia zaciskowego. W ten sposób można dobrać najlepszą pozycję do pracy i jednocześnie zabezpieczyć dodatkowy uchwyt przed ślizganiem spowodowanym wibracjami. Następnie należy dokręcić element uchwytowy obracając w prawo, aż dodatkowy uchwyt będzie mocno połączony z maszyną. Montaż ogranicznika głębokości wiercenia Dodatkowy uchwyt (6) tak, aby śruba z łbem sześciokątnym odblokowała otwór ogranicznika głębokości wiercenia. Wsunąć ogranicznik głębokości (7) do otworu i mocno dokręcić uchwyt. Ustawianie ogranicznika głębokości wiercenia

• Osadzić i zablokować wiertło.

• Poluzować dodatkowy uchwyt.

• Wysunąć ogranicznik głębokości wiercenia na długość umocowanego w uchwycie wiertła, w tym celu wiertło docisnąć do płaskiej ściany.

• Na skali ogranicznika głębokości wiercenia odczytać wartość i odjąć od niej żądaną głębokość wiercenia.

• Tak obliczoną wartość ustawić na ograniczniku głębokości wiercenia i dokręcić dodatkowy uchwyt. Wymiana narzędzia UWAGA! Przed każdą wymianą narzędzia należy wyciągnąć wtyczkę z gniazda sieciowego. Maszyna jest wyposażona w szybkozaciskowy uchwyt wiertarski, który umożliwia wymianę narzędzia bez konieczności korzystania z klucza. Maszynę trzymać za dolny pierścień uchwytu wiertarskiego. Uchwyt wiertarski otworzyć pokręcając w lewo przedni pierścień. Włożyć wiertło i zamocować je obracając w prawo przedni pierścień. Wstępny wybór prędkości obrotowej (rys. 2) UWAGA! Wyciągnąć wtyczkę sieciową! Za pomocą wstępnego wyboru prędkości obrotowej można dopasować prędkość obrotową silnika do danego narzędzia roboczego oraz materiału.

• Przekręcić regulator prędkości obrotowej przy włączniku/ wyłączniku (4) w kierunku (–): maks. prędkość obrotowa maszyny zostanie zredukowana.

• Przekręcić regulator prędkości obrotowej w kierunku (+): prędkość obrotowa silnika jest zwiększana aż do maksymalnej prędkości obrotowej. Za pomocą przesuwnego włącznika/ wyłącznika można bezstopniowo regulować prędkość obrotową maszyny

5402270-Schlagbohr_man 21.04.15 08:41 Seite 59w ramach wybranej maksymalnej prędkości obrotowej. Bieg prawy/lewy (5) WAŻNE! Podczas biegu maszyny nie wolno uruchamiać przełącznika zmiany kierunku biegu (w lewo/w prawo). Kierunek biegu można zmieniać tylko po całkowitym zatrzymaniu wrzeciona. Uchwyt wiertarski w maszynach prawo- i lewobieżnych jest zawsze ustalany śrubą o lewym gwincie. Przed wymianą uchwytu trzeba ją odkręcić przez uchwyt wiertarski. Śruby z gwintem lewoskrętnym odkręca się przez obrót w prawo. 8 – Użytkowanie urządzenia Włączanie i wyłączanie Wtyczkę wetknąć w gniazdo sieciowe o napięciu 230 V~. UWAGA! Elektronarzędzie włączać zawsze przed zetknięciem z obrabianym materiałem. Włączanie Ostrożnie wciskać włącznik/ wyłącznik (4), maszyna uruchamia się, prędkość obrotowa zmienia się w zależności od nacisku na przełącznik. Wyłączanie Zwolnić włącznik/wyłącznik i odczekać, aż maszyna się zatrzyma. Włączenie pracy ciągłej Wcisnąć i przytrzymać włącznik/ wyłącznik. Nacisnąć przycisk blokady (2). Zwolnić włącznik/wyłącznik – maszyna pracuje z daną prędkością obrotową. Wyłączenie pracy ciągłej Wcisnąć włącznik/wyłącznik, przycisk blokady jest odblokowany. Zwolnić włącznik/wyłącznik i odczekać aż maszyna się zatrzyma. 9 – Sposób pracy Wiercenie w drewnie i metalu Do wiercenia w drewnie i metalu należy wyłączyć mechanizm udarowy. Ustawić przełącznik (1) na tryb pracy „wiercenie” . Ustawić przełącznik kierunku obrotów w prawo/lewo (2) na „prawo”. Elektroniczna regulacja prędkości obrotowej przez uruchomienie włącznika/wyłącznika. Wybór prędkości obrotowej pokrętłem regulacyjnym przy włączniku/wyłączniku. Wiercenie udarowe w betonie i murze Ustawić przełącznik (1) na tryb pracy „wiercenie udarowe” . Ustawić przełącznik kierunku obrotów w prawo/lewo (2) na „prawo”. Rozpocząć wiercenie z małą prędkością obrotową.

5402270-Schlagbohr_man 21.04.15 08:41 Seite 60Aby wykręcić zakleszczone wiertło, należy wyłączyć maszynę i przełączyć ją na obroty w lewo. Przy obrotach w lewo należy ostrożnie wyciągnąć wiertło z wierconego otworu. 10 – Konserwacja i ochrona środowiska UWAGA! Przed wszelkimi pracami związanymi z konserwacją i utrzymaniem należy wyciągnąć wtyczkę sieciową z gniazda! Maszynę czyścić wilgotną szmatką, nie używać rozpuszczalników, dobrze wysuszyć. Usunąć pył ze szczelin wentylacyjnych. Przed każdym użyciem sprawdzić maszynę, kabel i osprzęt pod kątem ewentualnych uszkodzeń. Wykonanie koniecznych napraw zlecać fachowemu personelowi. UWAGA! Zużytych urządzeń elektrycznych i akumulatorowych nie można usuwać razem z odpadami z gospodarstwa domowego! Zgodnie z Dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego należy gromadzić je osobno i przekazywać do ponownego przetworzenia w przyjazny dla środowiska i fachowy sposób. Nienadające się już do użytku urządzenia elektryczne należy przekazać do lokalnego punktu zbiórki. Materiały opakowaniowe należy segregować według rodzaju i utylizować zgodnie z lokalnymi przepisami. Szczegółowe informacje można uzyskać w urzędzie lokalnej administracji. 11 – Wskazówki dotyczące serwisu

• Urządzenie, instrukcję obsługi i ewentualny osprzęt należy przechowywać w oryginalnym opakowaniu. Dzięki temu wszystkie informacje i części będą zawsze pod ręką.

• Zasadniczo urządzenia Meister nie wymagają konserwacji, a do czyszczenia obudowy wystarcza wilgotna ściereczka. Dodatkowe wskazówki podano w instrukcji eksploatacji.

• Urządzenia Meister są poddawane ścisłej kontroli jakości. Jeżeli pomimo tego wystąpią usterki, należy przesłać urządzenie na adres naszego serwisu. Niezwłocznie wykonamy naprawę.

• Krótki opis uszkodzenia pozwoli skrócić lokalizację usterki i czas naprawy. W okresie obowiązywania gwarancji należy dołączyć do urządzenia kartę gwarancyjną i dowód zakupu.

• Jeżeli naprawa nie będzie podlegać gwarancji, jej koszty ponosi użytkownik. WAŻNE! Otwarcie urządzenia powoduje utratę uprawnień gwarancyjnych! WAŻNE! Pragniemy podkreślić, że w myśl ustawy o odpowiedzialności cywilnej za szkody powstałe w związku z wadliwością produktu nie odpowiadamy za szkody spowodowane na skutek używania naszych urządzeń, o ile powstały one w wyniku niefachowej naprawy lub wymiany części na nieoryginalne części zamienne lub na części, których nie dopuściliśmy do stosowania, lub też

5402270-Schlagbohr_man 21.04.15 08:41 Seite 6162 gdy naprawy nie przeprowadził serwis klienta firmy Meister Werkzeuge GmbH ani inny autoryzowany serwis! Ta sama regulacja obowiązuje dla używanych elementów osprzętu.

• Aby uniknąć szkód transportowych, należy odpowiednio zapakować urządzenie lub skorzystać z oryginalnego opakowania.

• Także po upływie okresu gwarancyjnego jesteśmy do Państwa dyspozycji i oferujemy naprawę urządzeń Meister w atrakcyjnych cenach. 5402270-Schlagbohr_man 21.04.15 08:41 Seite 6263 1 – Teslimat kapsam∂
