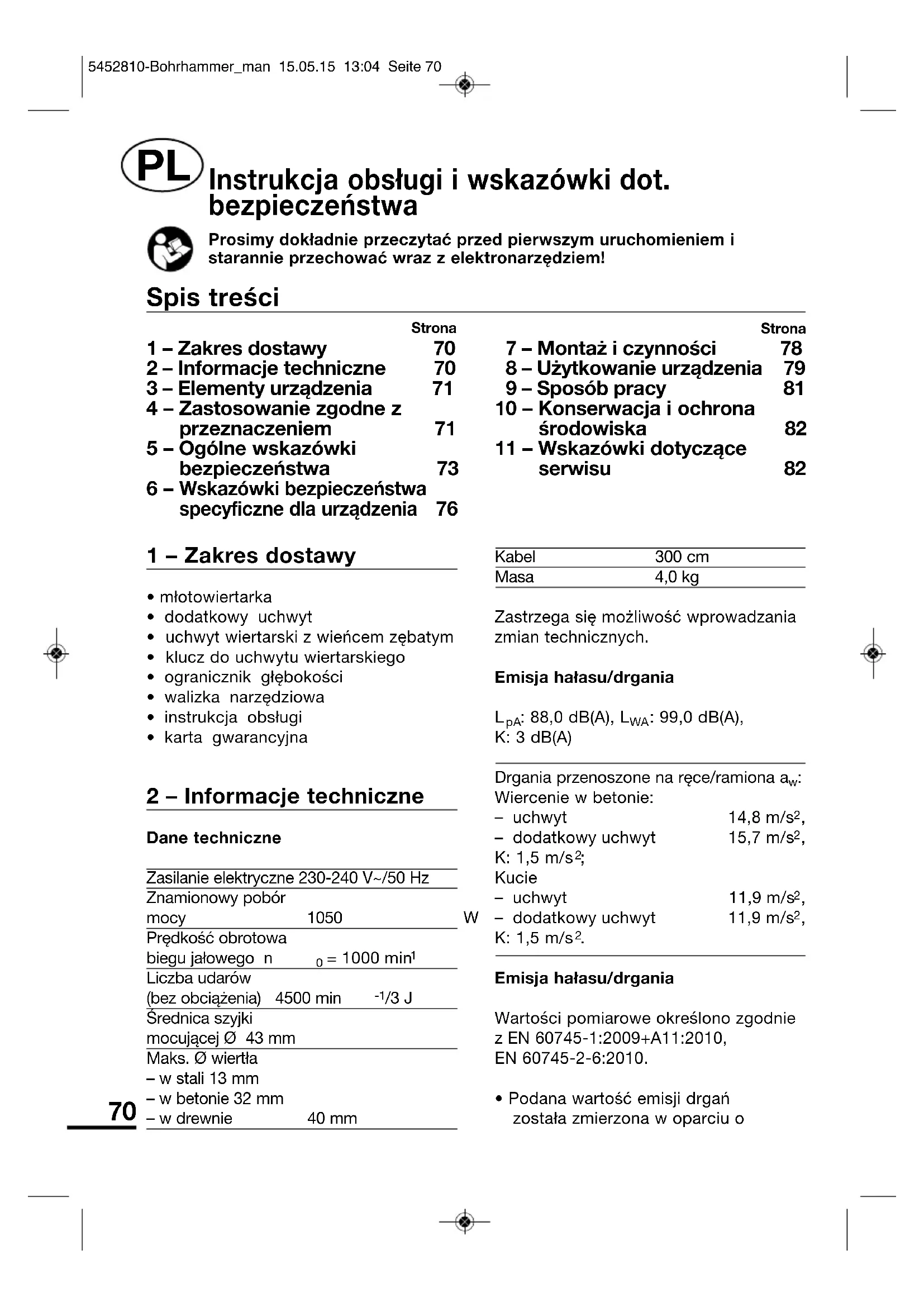

INSTRUKCJA OBSŁUGI MPH10501 Meister Craft

• młotowiertarka• dodatkowy uchwyt• uchwyt wiertarski z wieńcem zębatym• klucz do uchwytu wiertarskiego• ogranicznik głębokości• walizka narzędziowa• instrukcja obsługi• karta gwarancyjna 2 – Informacje techniczne Dane techniczneZasilanie elektryczne 230-240 V~/50 HzZnamionowy pobórmocy 1050 WPrędkość obrotowabiegu jałowego n = 1000 min Liczba udarów(bez obciążenia) 4500 min

/3 J Średnica szyjkimocującej Ø 43 mmMaks. Ø wiertła – w stali 13 mm– w betonie 32 mm– w drewnie 40 mmKabel 300 cmMasa 4,0 kgZastrzega się możliwość wprowadzaniazmian technicznych.Emisja hałasu/drgania

– dodatkowy uchwyt 15,7 m/s

– dodatkowy uchwyt 11,9 m/s

Emisja hałasu/drganiaWartości pomiarowe określono zgodniez EN 60745-1:2009+A11:2010, EN 60745-2-6:2010.• Podana wartość emisji drgańzostała zmierzona w oparciu o Instrukcja obsługi i wskazówki dot. bezpieczeństwa Prosimy dokładnie przeczytać przed pierwszym uruchomieniem istarannie przechować wraz z elektronarzędziem!

Strona 1 – Zakres dostawy 70 2 – Informacje techniczne 70 3 – Elementy urządzenia 71 4 – Zastosowanie zgodne z przeznaczeniem 71 5 – Ogólne wskazówki bezpieczeństwa 73 6 – Wskazówki bezpieczeństwa specyficzne dla urządzenia

Strona 7 – Montaż i czynności 78 8 – Użytkowanie urządzenia 79 9 – Sposób pracy 81 10 – Konserwacja i ochrona środowiska 82 11 – Wskazówki dotyczące serwisu 82 Spis treści 5452810-Bohrhammer_man 15.05.15 13:04 Seite 7071 znormalizowaną procedurę badawczą i może być wykorzystywana do wzajemnego porównywania elektronarzędzi.

• Podana wartość emisji drgań może zostać także użyta do wstępnego oszacowania szkodliwości pracy z narzędziem.

• Poziom emisji drgań w trakcie rzeczywistej pracy elektronarzędzia może się różnić od podanej wartości w zależności od sposobu użytkowania elektronarzędzia.

• Należy przy tym uwzględnić wszystkie elementy składowe cyklu eksploatacji (na przykład czas, w którym narzędzie jest wyłączone lub pozostaje włączone, ale pracuje bez obciążenia).

• Aby uniknąć ryzyka wystąpienia drgań, należy nosić rękawice podczas pracy z urządzeniem.

• Ograniczyć czas pracy i skrócić faktyczne czasy eksploatacji. Obowiązkowo należy określić środki bezpieczeństwa mające na celu ochronę osób pracujących z narzędziami. W tym celu określa się szkodliwość pracy przy uwzględnieniu faktycznych warunków użytkowania (należy przy tym uwzględnić także wszystkie elementy składowe cyklu eksploatacji, w tym czas, gdy narzędzie jest wyłączone lub pozostaje włączone, ale pracuje bez obciążenia). UWAGA! Podczas pracy z urządzeniem nie sposób uniknąć hałasu. Dlatego prace powodujące duży hałas należy wykonywać w dozwolonym czasie. Przestrzegać godzin, w których obowiązuje cisza, i ograniczyć czas pracy do niezbędnego minimum. UWAGA! Hałas może powodować uszkodzenie słuchu. Dlatego podczas pracy należy używać odpowiednich środków ochrony słuchu. Powinny ich używać również osoby przebywające w pobliżu. 3 – Elementy urządzenia 1 Przycisk blokady 2 Wskaźnik pracy LED 3 Włącznik/wyłącznik 4 Pokrętło regulacyjne prędkości obrotowej 5 Przełącznik obrotów w prawo/lewo 6 Przełącznik wiercenie/kucie 7 Dodatkowy uchwyt 8 Uchwyt wiertarski 9 Szyjka mocująca 10 Śruba skrzydełkowa 11 Uchwyt wiertarski z wieńcem zębatym 12 Klucz do uchwytu wiertarskiego 13 Ogranicznik głębokości 4 – Zastosowanie zgodne z przeznaczeniem Młotowiertarka jest przeznaczona do wiercenia w drewnie i metalu, wiercenia udarowego w murze oraz wkręcania w drewnie i metalu w warunkach domowych. Urządzenie wyposażono dodatkowo w funkcję kucia do obróbki murów. Stosować tylko odpowiednie wyposażenie (przestrzegać informacji producenta). Wszelkie inne zastosowania są wyraźnie wykluczone. Urządzenia nie mogą używać osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej ani osoby niemające wystarczającego 5452810-Bohrhammer_man 15.05.15 13:04 Seite 7172 doświadczenia lub wiedzy. Należy dopilnować, aby dzieci nie bawiły się urządzeniem. Urządzenie jest przeznaczone do stosowania wyłącznie w gospodarstwie domowym. Użytkowanie niezgodne zprzeznaczeniem Wszystkie zastosowania urządzenia, których nie wymieniono wrozdziale „Użytkowanie zgodne zprzeznaczeniem”, uważa się zaużycie niezgodne zprzeznaczeniem. Stosowanie elektronarzędzia do prac, do których nie jest przeznaczone, może powodować niebezpieczeństwo ibyć przyczyną obrażeń. Nie należy stosować akcesoriów, które nie są przewidziane do tego elektronarzędzia. Sama możliwość zamocowania wyposażenia do elektronarzędzia nie stanowi gwarancji bezpiecznej pracy. Dopuszczalna prędkość obrotowa narzędzia roboczego musi być co najmniej tak wysoka, jak podana na elektronarzędziu prędkość maksymalna. Wyposażenie, obracające się zprędkością większą od dopuszczalnej, może pęknąć irozpaść się pod wpływem siły odśrodkowej. Istnieje niebezpieczeństwo odniesienia obrażeń. Za wynikłe stąd szkody, jak również za szkody osobowe, powstałe zpowodu nieprawidłowego użytkowania, odpowiada użytkownik urządzenia. Wprzypadku stosowania wmaszynie części innych lub nieoryginalnych, wygasa prawo do roszczeń gwarancyjnych wobec producenta. Pozostałe ryzyka: Instrukcja obsługi niniejszego elektronarzędzia zawiera wyczerpujące wskazówki dotyczące bezpiecznej pracy zelektronarzędziami. Pomimo tego każde elektronarzędzie jest źródłem pewnych zagrożeń, których nie mogą całkowicie wykluczyć zastosowane mechanizmy ochronne. Dlatego też elektronarzędzia należy użytkować zawsze zzachowaniem należytej ostrożności. Przykłady ryzyka szczątkowego to:

• Dotknięcie wirujących części lub narzędzi.

• Możliwość zranienia przez wyrzucane detale lub ich części.

• Zagrożenie pożarem wprzypadku niedostatecznej wentylacji silnika.

• Uszkodzenie słuchu wprzypadku pracy bez ochrony słuchu. Bezpieczna praca zależy również od zapoznania personelu obsługującego zzasadami obchodzenia się zdanym elektronarzędziem! Odpowiednia znajomość maszyny oraz rozsądne zachowanie podczas pracy pomagają zminimalizować istniejące ryzyko szczątkowe. Ostrzeżenie! Opisane tu narzędzie wytwarza podczas eksploatacji pole elektromagnetyczne. Pole to w określonych okolicznościach może wywierać negatywny wpływ na działanie aktywnych i biernych implantów medycznych. Aby uniknąć niebezpieczeństwa poważnych lub śmiertelnych obrażeń, przed rozpoczęciem pracy zelektronarzędziem radzimy osobom z wszczepionymi medycznymi implantami 5452810-Bohrhammer_man 15.05.15 13:04 Seite 7273 skonsultowanie się zlekarzem lub producentem implantu. 5 – Ogólne wskazówki bezpieczeństwa dotyczące obchodzenia się z elektronarzędziami OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje. Nieprzestrzeganie wskazówek bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń ciała. Wszystkie wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość. Używane we wskazówkach bezpieczeństwa pojęcie „elektronarzędzie” dotyczy elektrycznych narzędzi zasilanych z sieci elektrycznej (z kablem sieciowym) lub akumulatorów (bez kabla sieciowego). Urządzenia nie mogą używać osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej ani osoby nieposiadające wystarczającego doświadczenia lub wiedzy, chyba że są nadzorowane i instruowane przez osobę odpowiedzialną za ich bezpieczeństwo. Należy dopilnować, aby dzieci nie bawiły się urządzeniem. 1 Bezpieczeństwo w miejscu pracy a Należy utrzymywać czystość na stanowisku pracy i zapewnić jego odpowiednie oświetlenie. Nieporządek i brak właściwego oświetlenia miejsca pracy grozi wypadkiem. b Nie wolno używać elektronarzędzi w środowisku zagrożonym wybuchem, w którym znajdują się ciecze, gazy lub pyły o właściwościach palnych. Elektronarzędzia wytwarzają iskry, które mogą zapalić pyły lub opary. c Podczas pracy z elektronarzędziem należy upewnić się, że dzieci i inne osoby postronne zachowują odpowiednią odległość. Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem. 2 Bezpieczeństwo elektryczne a Wtyczka elektronarzędzia powinna pasować do gniazda wtykowego. Zabrania się wprowadzania jakichkolwiek modyfikacji w konstrukcji wtyczki. W przypadku elektronarzędzia z uziemieniem ochronnym nie wolno stosować adapterów do wtyczek. Oryginalne wtyczki i dopasowane gniazda wtykowe zmniejszają ryzyko porażenia prądem elektrycznym. b Nie wolno dotykać uziemionych powierzchni, np. rur, urządzeń grzewczych, pieców i chłodziarek. Ryzyko porażenia prądem zwiększa się, jeśli ciało człowieka jest uziemione. c Urządzenie należy chronić przed deszczem i wilgocią. Wniknięcie wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem. d Nie wolno używać kabla w sposób niezgodny z przeznaczeniem, tzn. do przenoszenia lub zawieszania urządzenia. Nie należy wyciągać wtyczki z gniazda przez pociąganie za kabel. Kabel należy chronić przed wysoką temperaturą, olejem, ostrymi krawędziami i ruchomymi elementami urządzenia. Uszkodzenie lub splątanie kabla 5452810-Bohrhammer_man 15.05.15 13:04 Seite 7374 zwiększa ryzyko porażenia prądem elektrycznym. e Podczas użytkowania elektronarzędzia na świeżym powietrzu należy korzystać wyłącznie z przedłużaczy dopuszczonych do stosowania na zewnątrz. Stosowanie przedłużaczy przeznaczonych do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym. f Jeśli nie da się uniknąć eksploatacji elektronarzędzia w wilgotnym środowisku, należy zastosować wyłącznik różnicowoprądowy. Wyłączniki różnicowoprądowe zmniejszają ryzyko porażenia prądem elektrycznym. 3 Bezpieczeństwo ludzi a Podczas pracy z elektronarzędziem należy zachować szczególną ostrożność i postępować w przemyślany i rozważny sposób. Nie wolno używać elektronarzędzi pod wpływem środków odurzających, alkoholu lub leków ani pod wpływem zmęczenia. Chwilowa nieuwaga podczas pracy z elektronarzędziem może przyczynić się do poważnych obrażeń. b Zawsze należy stosować środki ochrony indywidualnej i nosić okulary ochronne. Korzystanie ze środków ochrony indywidualnej, np. maski przeciwpyłowej, antypoślizgowego obuwia ochronnego kasku ochronnego lub środków ochrony słuchu, pozwala, w zależności od rodzaju oraz sposobu zastosowania elektronarzędzia, ograniczyć ryzyko odniesienia obrażeń. c Należy unikać niezamierzonego uruchomienia urządzenia. Przed podłączeniem elektronarzędzia do zasilania sieciowego i/lub akumulatora oraz przed jego podniesieniem bądź przeniesieniem należy się upewnić, że jest ono wyłączone. Jeżeli w trakcie przenoszenia urządzenia palec użytkownika znajdzie się na włączniku lub włączone urządzenie zostanie podłączone do źródła zasilania, może dojść do wypadku. d Przed włączeniem urządzenia należy usunąć narzędzia użyte do regulacji lub klucze do śrub. Narzędzia lub klucze znajdujące się w wirującym elemencie urządzenia mogą spowodować obrażenia. e Należy unikać pracy w nienaturalnej pozycji. Należy przyjąć stabilną postawę i przez cały czas utrzymywać równowagę. Pozwala to na lepsze zapanowanie nad elektronarzędziem w przypadku nieoczekiwanych sytuacji. f Należy nosić odpowiednią odzież. Nie wolno zakładać luźnej odzieży ani biżuterii. Nie wolno zbliżać włosów, odzieży ani rękawic do ruchomych elementów urządzenia. Luźne ubranie, biżuteria i długie włosy mogą zostać wciągnięte przez poruszające się podzespoły. g W przypadku możliwości montażu urządzeń do odsysania i wychwytywania pyłów należy upewnić się, że są one podłączone i funkcjonują prawidłowo. Zastosowanie urządzenia do odsysania pozwala ograniczyć zagrożenia powodowane przez pył. 5452810-Bohrhammer_man 15.05.15 13:04 Seite 7475 4 Eksploatacja i obchodzenie się z elektronarzędziem a Nie należy przeciążać urządzenia. Należy używać elektronarzędzia wyłącznie do prac, do których jest przeznaczone. Dobór właściwego elektronarzędzia zapewnia wydajniejszą i bezpieczniejszą pracę w podanym zakresie mocy. b Nie wolno korzystać z elektronarzędzi, których włączniki są uszkodzone. Elektronarzędzie, którego nie można włączyć/wyłączyć, jest niebezpieczne i należy je oddać do naprawy. c Przed zmianą ustawień, wymianą osprzętu lub odłożeniem urządzenia należy wyciągnąć wtyczkę z gniazda i/lub wyjąć akumulator. Ta czynność zapobiegawcza zapobiega przypadkowemu uruchomieniu urządzenia. d Chwilowo nieużywane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie wolno zezwalać na używanie urządzenia osobom, które go nie znają lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia używane przez niedoświadczone osoby mogą stanowić zagrożenie. e Należy dbać o urządzenie. Należy sprawdzać, czy części ruchome działają prawidłowo i nie zakleszczają się oraz czy nie są pęknięte lub uszkodzone w stopniu zakłócającym działanie elektronarzędzia. Przed przystąpieniem do użytkowania urządzenia należy oddać uszkodzone części do naprawy. Niewłaściwa konserwacja elektronarzędzia jest częstą przyczyną wypadków. f Narzędzia skrawające powinny być ostre i czyste. Prawidłowo konserwowane narzędzia tnące o ostrych krawędziach rzadziej się zacinają i dają się łatwiej prowadzić. g Elektronarzędzie, osprzęt, narzędzia obróbkowe itp. należy użytkować zgodnie z niniejszą instrukcją obsługi. Należy przy tym uwzględnić warunki pracy i rodzaj wykonywanej czynności. Używanie elektronarzędzia do celów niezgodnych z ich przeznaczeniem może spowodować zagrożenie. 5 Serwis a Naprawę elektronarzędzia należy powierzać wyłącznie wykwalifikowanemu, fachowemu personelowi korzystającemu z oryginalnych części zamiennych. Stanowi to gwarancję zachowania bezpieczeństwa eksploatacji urządzenia. 6 Specjalne wskazówki bezpieczeństwa dla wiertarek udarowych – Przełącznik przekładni uruchamiać tylko przy zatrzymanym silniku. Uruchomienie przełącznika podczas biegu maszyny może spowodować uszkodzenie przekładni. – Przy włączonym udarze elektronarzędzia nigdy nie wykorzystywać wcharakterze wkrętarki. Dokręcanie oraz odkręcanie wiertarką udarową śrub, nakrętek itemu podobnych elementów jest zabronione. – Urządzenie należy przed wilgocią. Wniknięcie wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem 5452810-Bohrhammer_man 15.05.15 13:04 Seite 7576 – Przed każdą regulacją, zmianą narzędzia, przed czyszczeniem ikonserwacją atakże przed pozostawieniem narzędzia bez nadzoru zawsze wyciągnij wtyczkę sieciową elektronarzędzia zgniazda sieciowego. – Stosować tylko przedłużacze odpowiednie do mocy elektrycznej urządzenia. Na zewnątrz wolno używać tylko przeznaczonych do tego przedłużaczy zpołączeniami wtykowymi chronionymi przed bryzgami wody. – Przed rozruchem sprawdzić, czy napięcie zasilania wsieci jest zgodne zdanymi na tabliczce znamionowej. – Przed rozpoczęciem pracy sprawdź obszar przewidywanych robót pod kątem niewidocznych pod tynkiem, aewentualnie poprowadzonych przewodów elektrycznych, wodnych igazowych. Wrazie potrzeby wykorzystaj do tego wykrywacz przewodów. – Nigdy nie dotykać zewnętrznego korpusu bezpośrednio po wierceniu. Korpus podczas wiercenia jest bardzo gorący. – Aby uniknąć zagrożenia, uszkodzony kabel sieciowy należy oddać do wymiany producentowi lub przedstawicielowi serwisowemu. 6 – Wskazówki bezpieczeństwa związane z urządzeniem OSTRZEŻENIE! Aby ograniczyć ryzyko obrażeń, należy przeczytać instrukcję obsługi. Stosować środki ochrony słuchu. Zakładać maskę przeciwpyłową. Nosić okulary ochronne.

• Korzystać zdodatkowych uchwytów dostarczonych wraz zurządzeniem. Utrata kontroli nad urządzeniem może doprowadzić do obrażeń.

• Używać urządzenia tylko zgodnie z przeznaczeniem.

• Podczas pracy zawsze trzymać urządzenie oburącz i przyjąć stabilną pozycję.

• Gniazda na zewnątrz powinny być wyposażone w wyłącznik różnicowo- prądowy.

• Nie wolno usuwać wiórów i odłamków przy włączonym narzędziu.

• Przed rozpoczęciem wiercenia w ścianie upewnić się, czy w miejscu wiercenia nie przebiegają podtynkowe przewody instalacji elektrycznej, wodnej lub gazowej.

• Małe detale powinny być tak zabezpieczone, aby podczas wiercenia nie obracały się wraz z wiertłem.

• Przed podjęciem wszelkich prac przy narzędziu oraz podczas przerw w pracy i użytkowaniu urządzenia zawsze wyciągać wtyk z gniazda.

• Zawsze trzymać przewód 5452810-Bohrhammer_man 15.05.15 13:04 Seite 7677 przyłączeniowy z dala od obszaru roboczego.

• W chwili podłączania narzędzia do gniazda powinno ono być wyłączone.

• Osoby, które nie ukończyły 16 roku życia, nie mogą obsługiwać narzędzia.

• Przestrzegać ogólnych zasad bezpieczeństwa podczas pracy z elektronarzędziami!

• Dłuto i wiertło mogą zostać przypadkowo wyrzucone z narzędzia i spowodować ciężkie obrażenia.

• Przed przystąpieniem do pracy zawsze sprawdzić, czy dłuto lub wiertło jest odpowiednio zablokowane w uchwycie narzędzia.

• Regularnie sprawdzać uchwyt narzędziowy pod kątem zużycia lub uszkodzeń.

• Włączać narzędzie wykonujące ruch udarowy tylko wtedy, gdy jest dociśnięte do obrabianego detalu (ściany, stropu itp.).

• Po zakończeniu pracy odłączyć młotowiertarkę od sieci zasilającej i wyjąć dłuto lub wiertło.

• Przed wymianą dłuta lub wiertła zawsze odłączać młotowiertarkę od zasilania.

• Chronić oczy własne i osób znajdujących się w pobliżu przed wyrzucanymi w powietrze drobinami i odłamkami ciał obcych. Zakładać kask ochronny! Ustawić ścianki oddzielające!

• Rękawice robocze chronią przed zgnieceniem palców i otarciami skóry.

• Wibracje mogą być szkodliwe dla kończyn górnych. Czas ich oddziaływania powinien być jak najkrótszy.

• Zawsze prowadzić przewód sieciowy za urządzeniem.

• Przechowywać urządzenie w miejscu niedostępnym dla dzieci.

• Podczas pracy zawsze trzymać urządzenie oburącz i przyjąć stabilną pozycję.

• Przed przystąpieniem do obróbki materiału sprawdzić, czy wszystkie przełączniki są ustawione w położeniu odpowiednim do planowanego rodzaju obróbki. W przeciwnym razie występuje ryzyko obrażeń podczas rozruchu maszyny.

• Przed rozpoczęciem wiercenia w ścianie sprawdzić za pomocą detektora przewodów, czy nie dojdzie do uszkodzenia przebiegających w niej przewodów elektrycznych, gazowych lub wodnych.

• Wymieniać wiertło/uchwyt wiertarski tylko po wyciągnięciu wtyku!

• Do przymocowania klucza do uchwytu wiertarskiego do urządzenia stosować wyłącznie dołączony zaczep na klucz.

• Aby uniknąć zranień, należy zabezpieczyć obrabiany detal (np. mocując go w imadle).

• Unikać zatrzymywania silnika pod obciążeniem podczas wiercenia i wkręcania. 5452810-Bohrhammer_man 15.05.15 13:04 Seite 7778

• Stosować środki ochrony słuchu. Powstający hałas może spowodować utratę słuchu.

• Korzystać z dodatkowych uchwytów dostarczonych wraz z urządzeniem. Utrata kontroli nad urządzeniem może doprowadzić do zranienia.

• Podczas wykonywania prac, w trakcie których narzędzie wymienne może natrafić na ukryte przewody elektryczne lub na własny przewód sieciowy, trzymać elektronarzędzie tylko za izolowane powierzchnie chwytne. Kontakt z przewodem elektrycznym znajdującym się pod napięciem może wywołać powstanie napięcia w innych metalowych częściach narzędzia, a w konsekwencji spowodować porażenie prądem. Znaki bezpieczeństwa na tabliczce znamionowej Symbole na obudowie mają następujące znaczenie: Nie usuwać z odpadami domowymi! Ważne! Przestrzegać instrukcji obsługi! Nosić okulary ochronne. Zakładać maskę przeciwpyłową. Stosować środki ochrony słuchu. Obudowa jest wyposażona w podwójną izolację ochronną Dobrowolny certyfikat jakości „Geprüfte Sicherheit” (sprawdzone bezpieczeństwo) Pasuje do narzędzi w systemie SDS+ Oznakowanie CE (zgodność z europejskimi normami Starannie przechowywać zasady dotyczące bezpieczeństwa. 7 – Montaż i czynności regulacyjne Wymiana narzędzia (rys. 4+5) UWAGA! Wyciągnąć wtyk! Maszyna jest wyposażona w szybkozaciskowy uchwyt wiertarski, który umożliwia ręczną wymianę narzędzia bez konieczności korzystania z klucza. Pasuje do narzędzi w systemie SDS+. Skierować uchwyt wiertarski do góry. Włożyć lekko nasmarowany chwyt narzędzia i obrócić go do zatrzaśnięcia. Zsunąć do oporu tuleję uchwytu: narzędzie wsuwa się do otworu gniazda. Zwolnić tuleję uchwytu – powinna ona powrócić do położenia wyjściowego. Wyjąć narzędzie (rys. 6). UWAGA! Wyciągnąć wtyk! Przesunąć tuleję uchwytu do tyłu i wysunąć narzędzie z uchwytu wiertarskiego. 5452810-Bohrhammer_man 15.05.15 13:04 Seite 7879 Montaż dodatkowego uchwytu (rys. 7) Dodatkowy uchwyt (7) można zamontować zarówno z prawej, jak i z lewej strony uchwytu wiertarskiego. Odkręcić element uchwytowy uchwytu dodatkowego, obracając go w lewo, aż można go będzie przesunąć przez uchwyt wiertarski (8) na szyjkę mocującą (9). Znajdująca się w dolnej części szyjki mocującej krzywka (a) powinna zaczepić o jeden z rowków mocujących (b) pierścienia zaciskowego. W ten sposób można wybrać korzystną pozycję roboczą i jednocześnie zabezpieczyć dodatkowy uchwyt przed przesuwaniem w wyniku drgań. Dokręcić element uchwytowy, obracając go w prawo, aż dodatkowy uchwyt zostanie przymocowany do maszyny. Ustawianie ogranicznika głębokości (rys. 8a+b)

• Osadzić i zablokować wiertło.

• Poluzować śrubę skrzydełkową (10) dodatkowego uchwytu (7), obracając ją w lewo.

• Umieścić ogranicznik głębokości (13) w prowadnicy (c) w taki sposób (rys. 8a), aby skala była widoczna w przedniej części elementu wsuwanego (d) (rys. 8b). Przesunąć ogranicznik głębokości na długość zamocowanego w uchwycie wiertła, dociskając wiertło do równej powierzchni ściany.

• Odczytać wartość na przedniej części elementu wsuwanego ogranicznika głębokości i odjąć od niej żądaną głębokość wiercenia.

• Ustawić nową wartość, przesuwając ogranicznik głębokości na przednim elemencie wsuwanym. Przymocować ogranicznik głębokości, dokręcając śrubę skrzydełkową w prawo. 8 – Użytkowanie urządzenia Wybór prędkości obrotowej (rys. 9) Aby chronić obrabiany materiał, należy przestrzegać prędkości obrotowych zalecanych przez producentów osprzętu. Wybór prędkości obrotowej pokrętłem regulacyjnym (4):

• Obrócić pokrętło do oporu w kierunku „+” = maksymalna prędkość obrotowa.

• Obrócić pokrętło do oporu w kierunku „-” = minimalna prędkość obrotowa. Prędkością obrotową można sterować bezstopniowo w zależności od nacisku przyłożonego do włącznika/wyłącznika (3) aż do prędkości maksymalnej, którą nastawiono pokrętłem regulacyjnym (4). Przy pracy ciągłej z zablokowanym włącznikiem/wyłącznikiem maszyna pracuje z wybraną prędkością obrotową. Ustawienie trybów pracy (rys. 10) UWAGA! Wszystkie tryby pracy należy ustawiać po całkowitym zatrzymaniu silnika! W celu ustawienia danego trybu pracy wcisnąć przycisk blokady na przełączniku (6) i ustawić przełącznik z symbolem strzałki na żądany tryb pracy, obracając go w prawo lub w lewo. Zwolnić przycisk blokady, aby zamocować przełącznik w wybranym położeniu. 5452810-Bohrhammer_man 15.05.15 13:04 Seite 7980 Znaczenie symboli Wiercenie wdrewnie bez udaru za pomocą konwencjonalnych wierteł do drewna W tym celu w uchwycie wiertarskim (8) umieszcza się konwencjonalny uchwyt wiertarski z wieńcem zębatym (11) z adapterem. Wkręcanie iwykręcanie śrub w połączeniu z konwencjonalnym uchwytem wiertarskim (11) i odpowiednimi akcesoriami do śrub (rys. 15) (nie wchodzą w zakres dostawy). Wiercenie wmetalu bez udaru za pomocą konwencjonalnych wierteł do metalu HSS. Dzięki możliwości włączenia drugiego biegu oraz związanej z tym wyższej prędkości obrotowej młotowiertarka ma wszelkie funkcje wiertarki. W tym celu w uchwycie wiertarskim (8) umieszcza się konwencjonalny uchwyt wiertarski z wieńcem zębatym (11) z adapterem. Wiercenie udarowe wbetonie imurze bez dodatkowego uchwytu wiertarskiego. W tym celu w uchwycie wiertarskim (8) umieszcza się odpowiednie wiertła do pracy udarowej (nie wchodzą w zakres dostawy). Kucie glazury imurów W tym celu w uchwycie wiertarskim (8) umieszcza się odpowiednie dłuta (nie wchodzą w zakres dostawy). W tym trybie pracy trzeba wyłączyć obroty maszyny. Ustawienie kąta roboczego W tym położeniu można ręcznie obracać dłutem zamocowanym w uchwycie wiertarskim, aby ustawić wygodny kąt roboczy dłuta względem maszyny. Gdy przełącznik zostanie przestawiony na tryb pracy dłuta ( ), ustawiony kąt roboczy jest blokowany i utrzymywany podczas pracy. Włączanie i wyłączanie Napięcie w sieci zasilającej powinno być zgodne z danymi na tabliczce znamionowej. Wskaźnik pracy LED (2) świeci na pomarańczowo, jeśli maszyna jest podłączona do zasilania. Szlifierka jest gotowa do pracy. Przełączanie momentu (rys. 9)

• Włączanie: nacisnąć włącznik/ wyłącznik (3).

• Wyłączanie: zwolnić włącznik/ wyłącznik (3). Tryb pracy ciągłej (rys. 9)

• Włączanie: nacisnąć włącznik/ wyłącznik (3), a następnie wcisnąć przycisk blokady (1).

• Wyłączanie: wcisnąć i zwolnić włącznik/wyłącznik (3). Przełączanie obrotów w prawo/lewo (rys. 11)

• Do wiercenia udarowego, wiercenia, wkręcania śrub: przesunąć dźwignię (5) w położenie „bieg w prawo”.

• Do wykręcania śrub: przesunąć dźwignię w położenie „bieg w lewo”. 5452810-Bohrhammer_man 15.05.15 13:04 Seite 8081 UWAGA! Przełączać tylko przy całkowicie zatrzymanym silniku! Informacja: Prędkość obrotowa biegu w lewo jest ograniczona ze względów konstrukcyjnych. W związku z tym podczas biegu w lewo z rosnącą prędkością obrotową może dochodzić do zwiększonego iskrzenia kolektora silnika. Jest to normalne zjawisko i nie oznacza wady produktu. 9 – Sposób pracy UWAGA! Wszystkie przedstawione narzędzia obróbkowe nie wchodzą w zakres dostawy! UWAGA! Podczas pracy zawsze trzymać maszynę oburącz! Kucie glazury i murów (rys. 12) Umieścić dłuto w uchwycie wiertarskim (8) w sposób opisany powyżej. W przypadku zastosowania dłuta płaskiego ustawić przełącznik trybu pracy (6) we właściwym położeniu , a następnie ustawić odpowiedni kąt roboczy, obracając dłutem. Zablokować ustawione położenie dłuta, przekręcając przełącznik do położenia (). Przyłożyć dłuto do obrabianego materiału. Włączyć maszynę i rozpocząć od niewielkiej liczby udarów. W razie potrzeby zwiększyć liczbę udarów. Nie przykładać nadmiernego nacisku do obrabianego materiału, aby dłuto mogło osiągnąć pełną siłę. Wiercenie udarowe w murze (rys. 13) Ustawić przełącznik trybu pracy (6) na wiercenie udarowe ( ). Ustawić dźwignię (5) na bieg w prawo. Rozpocząć wiercenie z małą prędkością obrotową. Udar konieczny do pracy z młotowiertarką w kamieniu wytwarza pneumatyczny mechanizm udarowy. Ta elektropneumatyczna zasada działania pozwala na uzyskanie dużej elastyczności udaru i na pracę bez odrzutu. W odróżnieniu od wiertarki udarowej wydajność wiercenia młotowiertarki nie jest uzależniona od docisku. Zwiększenie docisku nie powoduje zwiększenia wydajności obróbki. W przypadku dużych otworów należy #najpierw nawiercić przy zastosowaniu wiertła o mniejszej średnicy. Wiercenie w drewnie i metalu (rys. 16) Umieścić dostarczony uchwyt wiertarski z wieńcem zębatym (11) do mocowania konwencjonalnych wierteł do drewna i metalu w uchwycie wiertarskim (8) w sposób opisany w rozdziale dotyczącym wymiany narzędzia. Otworzyć uchwyt wiertarski kluczem do uchwytu wiertarskiego (12) i umieścić konwencjonalne wiertło do drewna i metalu. Mocno dokręcić uchwyt wiertarski kluczem do uchwytu wiertarskiego. Wybór prędkości obrotowej przy użyciu pokrętła regulacyjnego (4) Ustawić dźwignię (5) na bieg w prawo. Wcisnąć włącznik/wyłącznik (3) i wiercić po ustawieniu maksymalna prędkością obrotową. UWAGA! Wszystkie przedstawione narzędzia obróbkowe nie wchodzą w zakres dostawy! Wkręcanie i wykręcanie wkrętów W uchwycie wiertarskim z wieńcem zębatym można zamocować wszystkie rodzaje końcówek wkrętakowych, 5452810-Bohrhammer_man 15.05.15 13:04 Seite 8182 ewentualnie przy zastosowaniu uchwytu do bitów (nie wchodzi w zakres dostawy). Do wkręcania śrub ustawić dźwignię (5) na bieg w prawo. UWAGA! Aby osiągnąć najlepsze przenoszenie siły, należy zawsze stosować końcówkę wkrętakową odpowiednią do danego łba śruby. UWAGA! Aby nie uszkodzić łbów śruby, należy zawsze zaczynać od niewielkiej prędkości obrotowej i zwiększać ją w razie potrzeby. UWAGA! Wszystkie przedstawione narzędzia obróbkowe nie wchodzą w zakres dostawy! Do wykręcania śrub ustawić dźwignię (5) na bieg w lewo. Zacząć od niewielkiej prędkości obrotowej, aby uniknąć oderwania łba mocno dokręconej śruby. W razie potrzeby ostrożnie zwiększać prędkość obrotową. W przypadku biegu w lewo maksymalna prędkość obrotowa jest mniejsza niż podczas biegu w prawo! 10 – Konserwacja i ochrona środowiska

• Korpus elektronarzędzia można czyścić tylko wilgotną szmatką – nie stosować żadnych rozpuszczalników! Następnie dokładnie wysuszyć. Nigdy nie zanurzać urządzeń elektrycznych w wodzie!

• Regularnie czyścić szczeliny wentylacyjne urządzenia. UWAGA! Zużytych urządzeń elektrycznych i akumulatorowych nie można usuwać razem z odpadami z gospodarstwa domowego! Zgodnie z Dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego należy gromadzić je osobno i przekazywać do ponownego przetworzenia w przyjazny dla środowiska i fachowy sposób. Nienadające się już do użytku urządzenia elektryczne należy przekazać do lokalnego punktu zbiórki. Materiały opakowaniowe należy segregować według rodzaju i utylizować zgodnie z lokalnymi przepisami. Szczegółowe informacje można uzyskać w urzędzie lokalnej administracji. 11 – Wskazówki dotyczące serwisu

• Urządzenie, instrukcję obsługi i ewentualny osprzęt należy przechowywać w oryginalnym opakowaniu. Dzięki temu wszystkie informacje i części będą zawsze pod ręką.

• Zasadniczo urządzenia Meister nie wymagają konserwacji, a do czyszczenia obudowy wystarcza wilgotna ściereczka. Dodatkowe wskazówki podano w instrukcji eksploatacji.

• Urządzenia Meister są poddawane ścisłej kontroli jakości. Jeżeli pomimo tego wystąpią usterki, należy przesłać urządzenie na adres naszego serwisu. Niezwłocznie wykonamy naprawę.

• Krótki opis uszkodzenia pozwoli skrócić lokalizację usterki i czas naprawy. W okresie obowiązywania gwarancji należy dołączyć do 5452810-Bohrhammer_man 15.05.15 13:04 Seite 8283 urządzenia kartę gwarancyjną i dowód zakupu.

• Jeżeli naprawa nie będzie podlegać gwarancji, jej koszty ponosi użytkownik. WAŻNE! Otwarcie urządzenia powoduje utratę uprawnień gwarancyjnych! WAŻNE! Pragniemy podkreślić, że w myśl ustawy o odpowiedzialności cywilnej za szkody powstałe w związku z wadliwością produktu nie odpowiadamy za szkody spowodowane na skutek używania naszych urządzeń, o ile powstały one w wyniku niefachowej naprawy lub wymiany części na nieoryginalne części zamienne lub na części, których nie dopuściliśmy do stosowania, lub też gdy naprawy nie przeprowadził serwis klienta firmy Meister Werkzeuge GmbH ani inny autoryzowany serwis! Ta sama regulacja obowiązuje dla używanych elementów osprzętu.

• Aby uniknąć szkód transportowych, należy odpowiednio zapakować urządzenie lub skorzystać z oryginalnego opakowania.

• Także po upływie okresu gwarancyjnego jesteśmy do Państwa dyspozycji i oferujemy naprawę urządzeń Meister w atrakcyjnych cenach. 5452810-Bohrhammer_man 15.05.15 13:04 Seite 8384 1 – Teslimat kapsam∂
