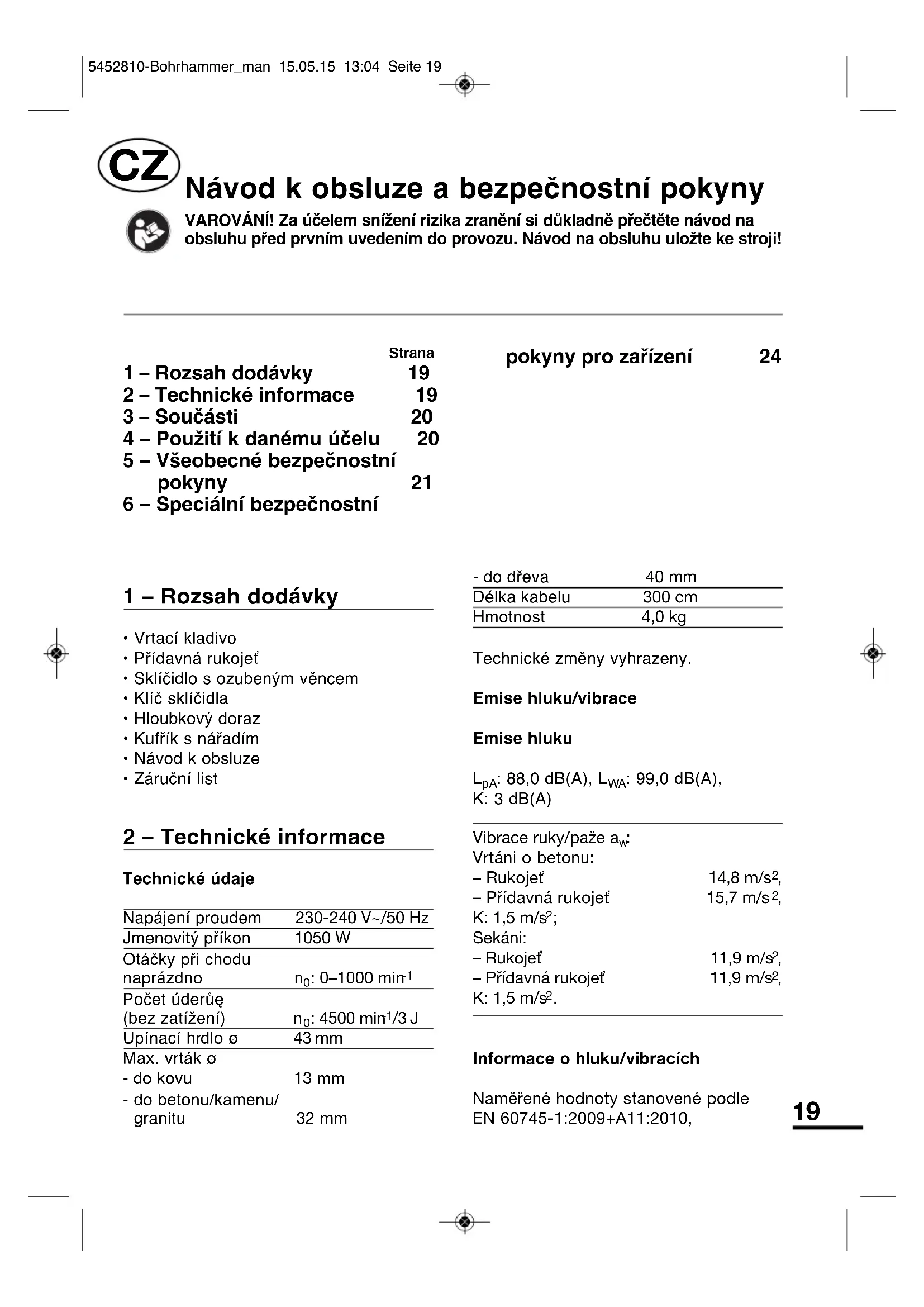

NÁVOD K OBSLUZE MPH10501 Meister Craft

• Vrtací kladivo• Přídavná rukojeť• Sklíčidlo s ozubeným věncem• Klíč sklíčidla• Hloubkový doraz• Kufřík s nářadím• Návod k obsluze• Záruční list 2 – Technické informace Technické údajeNapájení proudem 230-240 V~/50 HzJmenovitý příkon 1050 WOtáčky při chodunaprázdno n : 0–1000 min Počet úderůę(bez zatížení) n : 4500 min

/3 J Upínací hrdlo ø 43 mm Max. vrták ø- do kovu 13 mm- do betonu/kamenu/granitu 32 mm- do dřeva 40 mmDélka kabelu 300 cmHmotnost 4,0 kgTechnické změny vyhrazeny.Emise hluku/vibraceEmise hluku

– Přídavná rukojeť 15,7 m/s

– Přídavná rukojeť 11,9 m/s

Informace o hluku/vibracíchNaměřené hodnoty stanovené podleEN 60745-1:2009+A11:2010, Návod k obsluze a bezpečnostní pokyny VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod naobsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji! Strana 1 – Rozsah dodávky 19 2 – Technické informace 19 3 – Součásti 20 4 – Použití k danému účelu 20 5 – Všeobecné bezpečnostní pokyny 21 6 – Speciální bezpečnostní pokyny pro zařízení 24 5452810-Bohrhammer_man 15.05.15 13:04 Seite 19EN 60745-2-6:2010.

• Uvedená emisní hodnota vibrací byla naměřena zkušební metodou odpovídající normě a může se použít k porovnání jednoho elektrického nástroje s druhým.

• Uvedenou emisní hodnotu vibrací lze použít i k počátečnímu odhadu vystavení.

• Emisní hodnota vibrací se může během skutečného používání elektrického nářadí odlišovat od informační hodnoty v závislosti na způsobu, jakým se elektrický nástroj používá;

• Přitom se musejí zohlednit všechny prvky provozního cyklu, například doby, během nichž je elektrický nástroj vypnutý, a takové doby, během nichž je elektrický nástroj sice zapnutý, avšak běží bez zatížení. K zabránění rizik následkem působení vibrací

• při používání noste rukavice;

• omezte pracovní dobu a zkraťte skutečnou provozní dobu. Musejí se stanovit bezpečnostní opatření na ochranu uživatele. Při odhadu negativního působení se berou v úvahu skutečné podmínky použití. (Přitom se musejí zohlednit všechny části provozního cyklu, tj. např. doby, během nichž je elektrický nástroj vypnutý, a takové doby, během nichž je elektrický nástroj sice zapnutý, avšak běží bez zatížení). POZOR! Určitému zatížení hlukem se u tohoto nástroje nelze vyhnout. Práce s vysokou intenzitou hluku přeložte na povolené a vyhrazené denní doby. Dodržujte doby klidu a trvání prací omezte na nevyhnutelnou dobu. POZOR! Působení hluku může způsobit poškození sluchu. Proto pracujte pouze s vhodnou ochranou sluchu. Osoby, které se nacházejí poblíž, by měly proto nosit také vhodnou ochranu sluchu. 3 – Součásti 1 Aretační tlačítko 2 LED provozní indikátor 3 Zapínač/vypínač 4 Nastavovací kolečko předvolby otáček 5 Volicí páčka chodu doprava/doleva 6 Volicí spínač vrtání/sekání 7 Přídavná rukojeť 8 Sklíčidlo 9 Upínací hrdlo 10 Křídlatý šroub 11 Sklíčidlo s ozubeným věncem 12 Klíč pro sklíčidlo 13 Hloubkový doraz 4 – Použití k danému účelu Toto vrtací kladivo je vhodné k vrtání do dřeva a kovu, vrtání s příklepem do zdiva a šroubování do dřeva a kovu k domácímu použití. Přístroj je dodatečně vybavený funkcí sekání ke zpracování zdiva. Používejte pouze vhodné příslušenství (údaje od výrobce). Všechna ostatní použití se výslovně vylučují. Tento přístroj není určen k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi a/nebo nedostatkem zkušeností a/nebo znalostí. Děti by měly být pod dozorem, aby se zajistilo, že si nebudou s přístrojem hrát.

5452810-Bohrhammer_man 15.05.15 13:04 Seite 20Tento nástroj je určen jen k domácímu použití. Použití v rozporu s účelem Veškerá použití přístroje, která nejsou uvedena v kapitole „Použití v souladu s účelem“, jsou považována za použití v rozporu s účelem. Použití, pro které není elektrický nástroj určen, může mít za následek ohrožení a úrazy. Nepoužívejte žádné příslušenství, které není zvlášť určeno pro tento elektrický nástroj. Samotná skutečnost, že je možné příslušenství upevnit k vašemu elektrickému přístroji, nezaručuje bezpečné použití. Dovolené otáčky vložného nástroje musejí být minimálně tak vysoké, jak vysoké jsou maximální otáčky uvedené na elektrickém nástroji. Příslušenství, které se otáčí rychleji než je dovoleno, může prasknout a rozlétnout se všemi směry. Hrozí nebezpečí úrazu. Za všechny takto vzniklé hmotné škody a úrazy osob, vzniklé následkem nesprávného používání, ručí uživatel přístroje. Při použití jiných nebo neoriginálních součástí na stroji pozbývá záruka výrobce platnost. Zbytková rizika: Návod k obsluze k tomuto elektrickému nástroji obsahuje podrobné pokyny k bezpečné práci s elektrickými nástroji. Každý elektrický nástroj ale zahrnuje určitá zbytková rizika, která nelze zcela vyloučit ani použitím provedených bezpečnostních a ochranných zařízení. Z tohoto důvodu vždy obsluhujte elektrické nástroje s potřebnou opatrností.

5452810-Bohrhammer_man 15.05.15 13:04 Seite 21Zbytková rizika mohou být například:

• Dotyk rotujících dílů nebo vložných nástrojů.

• úraz způsobený odlétnutím obrobku nebo součástí obrobku.

• nebezpečí požáru při nedostatečném odvětrání motoru.

• poškození sluchu při práci bez ochrany sluchu. Bezpečná práce závisí také na znalostech obsluhujícího personálu v oblasti manipulace s příslušným elektrickým nástrojem! Příslušné znalosti stroje a opatrná manipulace při práci pomáhají minimalizovat zbytková rizika. VAROVÁNÍ! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Elektromagnetické pole může za určitých okolností aktivně nebo pasivně ovlivnit medicínské implantáty. Aby se snížilo nebezpečí vážných nebo smrtelných zranění, doporučujeme osobám smedicínskými implantáty, aby před zacházením selektrickým nástrojem konzultovali lékaře nebo výrobce medicínských implantátů. 5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Opomenutí při dodržování bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění. Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu. Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu). 1 Pracoviště a Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům. b Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry. c Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením. 2 Elektrická bezpečnost a Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s

5452810-Bohrhammer_man 15.05.15 13:04 Seite 22ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem. b Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem. d Nepoužívejte kabel k jiným účelům než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem. f Pokud nelze zabránit používání elektrického nářadí ve vlhkém prostředí, je třeba použít proudový chránič. Použití proudového chrániče zamezuje nebezpečí úrazu elektrickým proudem. 3 Bezpečnost osob a Buďte opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním. b Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová

5452810-Bohrhammer_man 15.05.15 13:04 Seite 23maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění. c Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy. d Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění. e Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat. f Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí.

5452810-Bohrhammer_man 15.05.15 13:04 Seite 24Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit. g Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem. 4 Pečlivé zacházení a používání elektrického nářadí a Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu. b Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit. c Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. To t o bezpečností opatření zabraňuje neúmyslnému spuštění přístroje. d Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby. e Přístroj pečlivě ošetřujte. Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje.

5452810-Bohrhammer_man 15.05.15 13:04 Seite 25Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím. f Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit. g Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace. 5 Servis a Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly. Tím je zaručeno, že zůstane bezpečnost přístroje zachována. 6 Další bezpečnostní pokyny k příklepovým vrtačkám – Přepínač převodovky zaktivujte pouze při vypnutém motoru. Přepnutí při chodu přístroje může způsobit poškození převodovky. – Nikdy nepoužívejte příklepovou vrtačku jako šroubovák. Utahování a povolování šroubů, matic a podobně pomocí příklepové vrtačky je zakázáno. – Součásti elektrického přístroje a osoby musí být v pracovní oblasti mimo dosah vody – Před každým nastavením, servisem nebo údržbou se musí ze zásuvky vytáhnout síťový kabel nástroje. – Intenzita elektrického výkonu vašeho prodlužovacího kabelu musí být minimálně stejná jako intenzita elektrického výkonu přístroje. – Zkontrolujte, zda odpovídá napětí sítě údajům typového štítku na přístroji. – Zkontrolujte stěny a stropy, abyste zabránili poškození skrytých vedení. – Po vrtání se nikdy přímo nedotýkejte vnějšího krytu. Po skončení vrtání je velmi horký.

5452810-Bohrhammer_man 15.05.15 13:04 Seite 26– Když je přípojné vedení poškozené, musí ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení. 6 – Speciální bezpečnostní pokyny pro zařízení VA R O VÁ N Í ! Ke snížení nebezpečí zranění si přečtěte návod na použití. Noste ochranu sluchu. Noste masku proti prachu. Noste ochranné brýle.

• Používejte přídavné rukojeti, dodané s přístrojem. Ztráta kontroly může mít za následek zranění.

• Stroj používejte pouze pro oblast použití v souladu s určením.

• Během provozu držte přístroj vždy oběma rukama a zaujměte bezpečný postoj.

• Zásuvky ve vnější oblasti musejí být vybavené ochrannými vypínači proti chybnému proudu.

• Třísky ani úlomky se nesmějí v žádném případě odstraňovat u stroje v chodu.

• Před vrtáním do stěny se přesvědčte, že se na daném místě pod omítkou nenacházejí vedení elektrického proudu, vody nebo plynu.

5452810-Bohrhammer_man 15.05.15 13:04 Seite 27• Malé obrobky musejí být zabezpečeny tak, aby je při vrtání nemohl vrták zachytit.

• Před veškerými pracemi na stroji, během pracovních přestávek a pokud se stroj nepoužívá, vytáhněte vždy zástrčku ze zásuvky.

• Připojovací kabel uložte vždy mimo oblast působení.

• Stroj musí být při připojení do zásuvky vždy vypnutý.

• Osoby mladší než 16 roků nesmějí stroj obsluhovat.

• Dodržujte všeobecné bezpečnostní pokyny k zacházení s elektrickým nářadím!

• Dláto a vrtáky se mohou nedopatřením vymrštit z nástroje a způsobit těžká zranění.

• Před každou prací vždy zkontrolujte, zda je dláto nebo vrták v držáku nástroje zaaretovaný.

• Pravidelně kontrolujte držák nástroje, co se týká opotřebení nebo poškození.

• Nárazový nástroj spusťte pouze tehdy, pokud je přitlačený na zpracovávaný díl (stěnu, strop atd.).

• Po ukončení práce odpojte vrtací kladivo od sítě elektrického proudu a dláto nebo vrták vyjměte z nástroje.

• Před výměnou dláta nebo vrtáku vždy vrtací kladivo odpojte od sítě elektrického proudu.

• Chraňte oči a pracovníky před poletujícími částicemi a odtříštěnými cizími tělesy. Noste ochrannou helmu. Postavte dělicí stěny!

• Pracovní rukavice chrání před pohmožděním prstů a oděrkami.

• Vibrace mohou být nebezpečné pro systém ruky-horní končetiny: Dobu působení vibrací udržujte pokud možno na co nejnižším stupni.

• Síťový kabel veďte vždy dozadu od přístroje.

• Přístroj ukládejte na takovém místě, které není přístupné dětem.

• Při práci držte vždy přístroj oběma rukama a dbejte na stabilní postoj.

• Před zpracováním materiálu se musí dbát na to, aby na přístroji byla nastavena správná poloha spínače k prováděnému zpracování. V opačném případě hrozí při rozběhu přístroje nebezpečí tělesného zranění.

• Než začnete vrtat do stěny, zkontrolujte např. hledačem vedení, zda tudy nevede vedení elektrického proudu, plynové nebo vodovodní potrubí.

• Vyměňujte vrták nebo sklíčidlo vrtáku jen tehdy, když je přívodní kabel odpojen od sítě!

• Pro upevňování klíče pro sklíčidlo vrtáku na nástroji používejte jen přiloženou schránku na klíč.

• Opracovávaný obrobek by měl být zajištěn (např. upnutím ve svěráku), aby nemohlo dojít ke zranění.

• Dbejte na to, aby se motor při vrtání nebo šroubování pod zatížením nezastavil.

5452810-Bohrhammer_man 15.05.15 13:04 Seite 28• Při používání příklepových vrtaček používejte ochranu sluchu. Hlučnost může mít za následek ztrátu sluchu.

• Používejte přídavné rukojeti, dodané spolu s přístrojem. Ztráta kontroly nad strojem může mít za následek úrazy.

• Během práce, při které může používaný nástroj narazit na skryté elektrické vodiče nebo zasáhnout vlastní přívodní kabel, držte přístroj za izolovaná držadla a rukojeti. Kontakt s vodičem pod napětím může způsobit přenos napětí i do kovových součástí přístroje. Následkem může být zásah elektrickým proudem. Značka bezpečnosti Symboly na krytu mají tento význam: V žádném případě nedávat do domácího odpadu Důležité upozornění! Dodržujte návod k použití! Noste ochranné brýle. Noste ochrannou masku proti prachu. Noste ochranu sluchu. Těleso má dvojitou ochrannou izolaci. Dobrovolná pečeť kvality „ověřená bezpečnost“ Vhodné pro nástroje podle systému SDS+ Označení CE (shoda s evropskými bezpečnostními normami) Důkladně uschovejte bezpečnostní pokyny. 7 – Montáž a nastavení Výměna nástroje (obr. 4+5) POZOR! Vytáhněte zástrčku ze sítě! Vrtačka má rychloupínací sklíčidlo pro vrták pro výměnu nástroje rukou bez použití klíče. Vhodné pro nástroje podle systému SDS+. Sklíčidlo otočte směrem nahoru. Vložte stopku nástroje, která je mírně namazaná tukem, a otáčejte až do bodu zapadnutí. Upínací pouzdro zasuňte dolů až na doraz: Nástroj se zasune do upínací šachty. Upínací pouzdro pusťte – musí se vrátit do své výchozí polohy. Odebrání nástroje (obr. 6) POZOR! Vytáhněte zástrčku ze sítě! Upínací pouzdro zasuňte zpět, nástroj vytáhněte ze sklíčidla. Montáž přídavné rukojeti (obr. 7) Přídavná rukojeť (7) se může montovat volitelně napravo nebo nalevo od sklíčidla. Držadlo přídavné rukojeti uvolněte otáčením doleva do té míry, aby se dala nasunout přes sklíčidlo (8) na upínací hrdlo (9). Přitom musí zapadnout přídržný výstupek (a) nacházející se na dolní

5452810-Bohrhammer_man 15.05.15 13:04 Seite 29straně upínacího hrdla v jedné z přídržných drážek (b) upínacího kroužku. Tímto způsobem lze zvolit výhodnou pracovní polohu a zároveň zajistit přídavnou rukojeť proti vibracemi podmíněnému posunu. Držadlo utáhněte otočením doprava tak, aby přídavná rukojeť byla pevně spojená s přístrojem. Nastavení hloubkového dorazu (obr. 8a+b)

• Vložte vrták a zablokujte ho.

• Křídlatý šroub (10) uvolněte na přídavné rukojeti (7) otočením doleva.

• Nasaďte hloubkový doraz (13) do vedení (c) (obr. 8a) tak, aby se na zásuvné jednotce (d) dala přečíst stupnice s rozměry (obr. 8b). Hloubkový doraz přesuňte na délku upevněného vrtáku, přitom tlačte vrták proti rovné stěně.

• Na přední zásuvné jednotce hloubkového dorazu se přečte příslušná hodnota a z této hodnoty se odečte požadovaná hloubka vrtání.

• Nastavte novou hodnotu posunutím hloubkového dorazu na přední zásuvné jednotce. Hloubkový doraz
