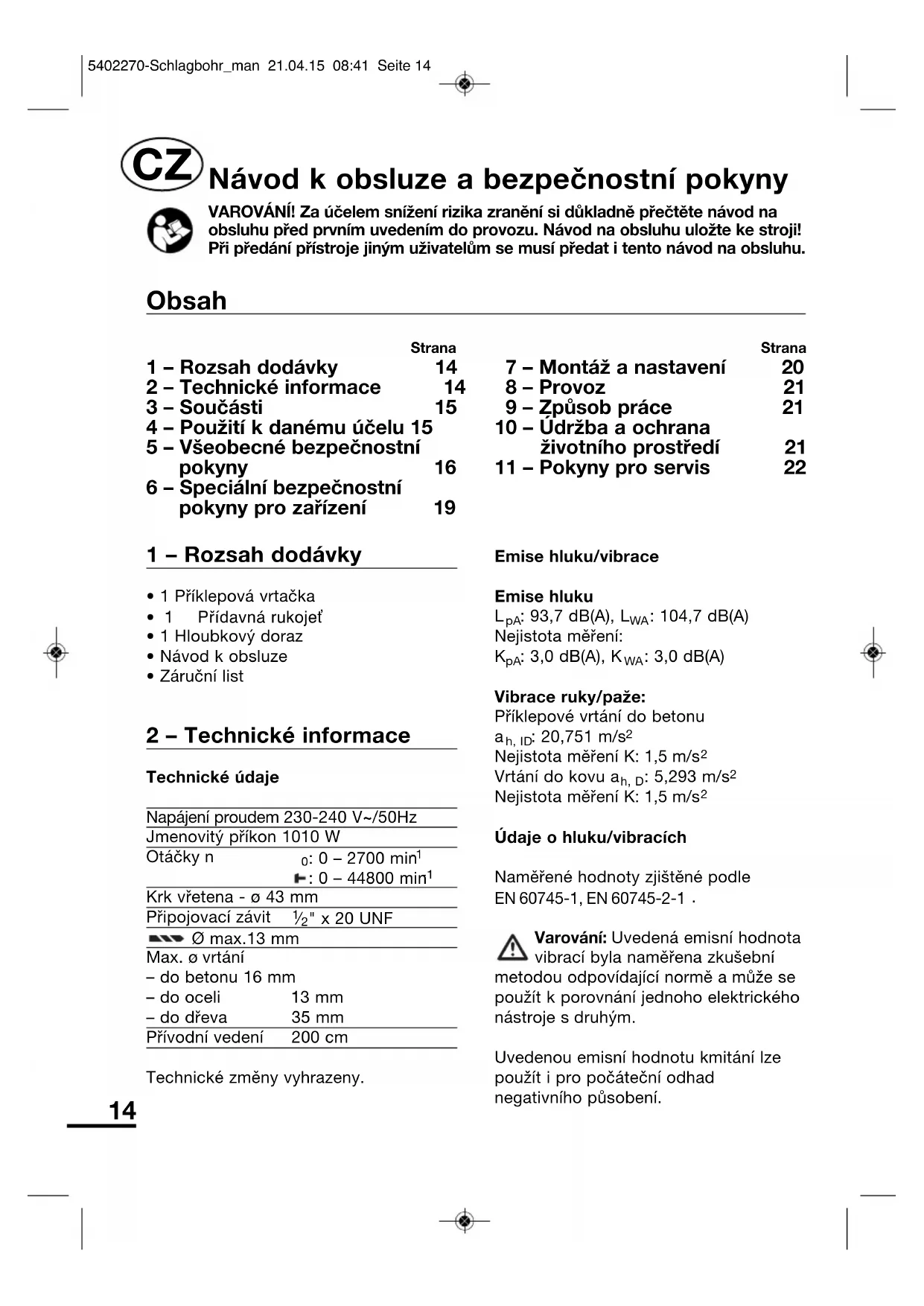

NÁVOD K OBSLUZE SB1010M Meister Craft

• 1 Příklepová vrtačka•1 Přídavná rukojeť• 1 Hloubkový doraz• Návod k obsluze• Záruční list 2 – Technické informace Technické údajeNapájení proudem 230-240 V~/50HzJmenovitý příkon 1010 WOtáčky n : 0 – 2700 min : 0 – 44800 min Krk vřetena - ø 43 mmPřipojovací závit

" x 20 UNFØ max.13 mmMax. ø vrtání– do betonu 16 mm– do oceli 13 mm– do dřeva 35 mmPřívodní vedení 200 cmTechnické změny vyhrazeny.Emise hluku/vibraceEmise hluku

: 93,7 dB(A), L : 104,7 dB(A)Nejistota měření:

: 3,0 dB(A), K : 3,0 dB(A)Vibrace ruky/paže:Příklepové vrtání do betonu h, ID: 20,751 m/s Nejistota měření K: 1,5 m/s Vrtání do kovu a h, D : 5,293 m/s Nejistota měření K: 1,5 m/s Údaje o hluku/vibracíchNaměřené hodnoty zjištěné podleEN 60745-1, EN 60745-2-1 Varování: Uvedená emisní hodnotavibrací byla naměřena zkušebnímetodou odpovídající normě a může sepoužít k porovnání jednoho elektrickéhonástroje s druhým.Uvedenou emisní hodnotu kmitání lzepoužít i pro počáteční odhadnegativního působení. Návod k obsluze a bezpečnostní pokyny VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod naobsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji!Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu. Strana 1 – Rozsah dodávky 14 2 – Technické informace 14 3 – Součásti 15 4 – Použití k danému účelu 15 5 – Všeobecné bezpečnostní pokyny 16 6 – Speciální bezpečnostní pokyny pro zařízení 19 Strana 7 – Montáž a nastavení 20 8 – Provoz 21 9 – Způsob práce 21 10 – Údržba a ochrana životního prostředí 21 11 – Pokyny pro servis 22 Obsah

5402270-Schlagbohr_man 21.04.15 08:41 Seite 14Skutečná existující hodnota vibračních emisí během používání nástroje se může lišit od hodnoty uvedené v návodu k použití, příp. hodnoty uvedené výrobcem. To může být zapříčiněno následujícími ovlivňujícími faktory, které je třeba zohlednit před každým používáním, příp. během používání:

• Používá se nástroj správně?

• Je druh obráběného materiálu správný?

• Je provozní stav nástroje v pořádku?

• Jsou namontovány rukojeti, příp. doplňkové vibrační rukojeti a jsou k tělesu nástroje pevně připevněné? Pokud během používání nástroje zpozorujete na rukách nepříjemný pocit nebo zabarvení pokožky, okamžitě práci přerušte. Dělejte dostatečné pracovní přestávky. V případě nedodržování dostatečných pracovních přestávek může dojít k vibračnímu syndromu soustavy ruka - rameno. Měl by se provést odhad stupně zatížení v závislosti na práci, příp. použití nástroje a je třeba dodržovat odpovídající pracovní přestávky. Tímto způsobem lze podstatně snížit stupeň zatížení během celé pracovní doby. Minimalizujte riziko, jemuž jste vystaveni při vibracích. Tento nástroj udržujte v souladu s pokyny uvedenými v návodu k použití. Pokud se nástroj používá častěji, měli byste se obrátit na svého specializovaného prodejce a případně si obstarat antivibrační příslušenství (rukojeti). Vyhýbejte se používání nástroje při teplotách t = 10 °C nebo méně. Připravte pracovní plán, pomocí něhož lze omezit zatížení vibracemi. Informace o snížení hluku Určitému zatížení hlukem se u tohoto nástroje nelze vyhnout. Práce s vysokou intenzitou hluku přeložte na povolené a vyhrazené denní doby. Dodržujte doby klidu a trvání prací omezte na nevyhnutelnou dobu. Kvůli osobní ochraně a ochraně osob nacházejících se v blízkosti je nutné nosit vhodnou ochranu sluchu. 3 – Součásti 1 Přepínač mezi vrtáním/příklepovým vrtáním 2 Aretační knoflík pro trvalý provoz 3 Přívodné vedení 4 Zapínač/vypínač s regulací otáček 5 Přepínač pro chod doprava/chod doleva 6 Přídavná rukojeť 7 Hloubkový doraz 8 Upínací sklíčidlo pro vrták 4 – Použití k danému účelu Vrtání do dřeva a kovu, nárazové vrtání do betonu. Používejte nástroj, nářadí a příslušenství pro různé činnosti (dodržujte pokyny výrobce) jen pro tu oblast použití, pro kterou jsou určeny. Použití k jakémukoli jinému účelu je výslovně vyloučeno. UPOZORNĚNÍ! Provádění zásahů na stroji mimo použití k danému účelu vede ke ztrátě nároku na záruku. Tento nástroj je určen jen k domácímu použití.

5402270-Schlagbohr_man 21.04.15 08:41 Seite 15Použití v rozporu s účelem Veškerá použití přístroje, která nejsou uvedena v kapitole „Použití v souladu s účelem“, jsou považována za použití v rozporu s účelem. Použití, pro které není elektrický nástroj určen, může mít za následek ohrožení a úrazy. Nepoužívejte žádné příslušenství, které není zvlášť určeno pro tento elektrický nástroj. Brusné nástroje, příruby, brusné talíře či jiné příslušenství musejí přesně padnout na brusné vřeteno vašeho elektrického nářadí. Vložné nástroje, které na brusné vřeteno elektrického nářadí přesně nepadnou, se otáčejí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly. Hrozí nebezpečí úrazu. Za všechny takto vzniklé hmotné škody a úrazy osob, vzniklé následkem nesprávného používání, ručí uživatel přístroje. Při použití jiných nebo neoriginálních součástí na stroji pozbývá záruka výrobce platnost. Zbytková rizika: Návod k obsluze k tomuto elektrickému nástroji obsahuje podrobné pokyny k bezpečné práci s elektrickými nástroji. Každý elektrický nástroj ale zahrnuje určitá zbytková rizika, která nelze zcela vyloučit ani použitím provedených bezpečnostních a ochranných zařízení. Z tohoto důvodu vždy obsluhujte elektrické nástroje s potřebnou opatrností. Zbytková rizika mohou být například:

• Dotyk rotujících dílů nebo vložných nástrojů.

• úraz způsobený odlétnutím obrobku nebo součástí obrobku.

• nebezpečí požáru při nedostatečném odvětrání motoru.

• poškození sluchu při práci bez ochrany sluchu. Bezpečná práce závisí také na znalostech obsluhujícího personálu v oblasti manipulace s příslušným elektrickým nástrojem! Příslušné znalosti stroje a opatrná manipulace při práci pomáhají minimalizovat zbytková rizika. VAROVÁNÍ! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Elektromagnetické pole může za určitých okolností aktivně nebo pasivně ovlivnit medicínské implantáty. Aby se snížilo nebezpečí vážných nebo smrtelných zranění, doporučujeme osobám s medicínskými implantáty, aby před zacházením s elektrickým nástrojem konzultovali lékaře nebo výrobce medicínských implantátů. 5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Opomenutí při dodržování bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění. Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu. Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro

5402270-Schlagbohr_man 21.04.15 08:41 Seite 16elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu). Tento přístroj není určen k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi a/nebo nedostatkem zkušeností a/nebo znalostí. Děti by měly být pod dozorem, aby se zajistilo, že si nebudou s přístrojem hrát. Tento nástroj nesmějí používat děti. 1 Pracoviště a Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům. b Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry. c Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením. 2 Elektrická bezpečnost a Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem. b Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem. d Nepoužívejte kabel k jiným účelům než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem. f Pokud nelze zabránit používání elektrického nářadí ve vlhkém prostředí, je třeba použít proudový chránič. Použití proudového chrániče zamezuje nebezpečí úrazu elektrickým proudem. 3 Bezpečnost osob a Buďte opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková

5402270-Schlagbohr_man 21.04.15 08:41 Seite 17nepozornost při používání přístroje může vést k vážným poraněním. b Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění. c Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy. d Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění. e Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat. f Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit. g Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem. 4 Pečlivé zacházení a používání elektrického nářadí a Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu. b Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit. c Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. Toto bezpečností opatření zabraňuje neúmyslnému spuštění přístroje. d Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby. e Přístroj pečlivě ošetřujte. Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím. f Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit.

5402270-Schlagbohr_man 21.04.15 08:41 Seite 18g Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace. 5 Servis a Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly. Tím je zaručeno, že zůstane bezpečnost přístroje zachována. b Pokud je síťový přívod tohoto nástroje poškozený, musí se nahradit speciálním přípojným vedením, které si můžete obstarat od výrobce nebo jeho zákaznického servisu. 6 Bezpečnostní upozornění pro vrtačky

• Při příklepovém vrtání noste ochranu sluchu. Působením hluku může dojít ke ztrátě sluchu.

• Používejte pouze přídavné rukojeti, které byly dodány s nástrojem. Následkem ztráty kontroly může dojít ke zranění.

• Provádíte-li práce, při nichž může vložný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, držte nástroj pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může přivést napětí i do kovových částí nástroje a vést k úrazu elektrickým proudem. 6 – Speciální bezpečnostní pokyny pro zařízení Noste ochranné brýle a ochranu sluchu.

• Než začnete vrtat do stěny, zkontrolujte např. hledačem vedení, zda tudy nevede vedení elektrického proudu, plynové nebo vodovodní potrubí.

• Vyměňujte vrták nebo sklíčidlo vrtáku jen tehdy, když je přívodní kabel odpojen od sítě!

• Opracovávaný obrobek by měl být zajištěn (např. upnutím ve svěráku), aby nemohlo dojít ke zranění.

• Dbejte na to, aby se motor při vrtání nebo šroubování pod zatížením nezastavil.

• Pokud je síťový přívod tohoto nástroje poškozený, musí se nahradit speciálním přípojným vedením, které si můžete obstarat od výrobce nebo jeho zákaznického servisu. Bezpečnostní označení Symboly na krytu mají následující význam: Nesmí se likvidovat vyhozením do domácího odpadu! Důležité! Dodržujte Návod na používání! Dobrovolná značka kvality „ověřená bezpečnost“ Značka CE (shoda s evropskými bezpečnostními normami)

5402270-Schlagbohr_man 21.04.15 08:41 Seite 19Kryt je vybaven dvojitou ochrannou izolací se značkou chod doprava/doleva 7 – Montáž a nastavení Montáž přídavné rukojeti Přídavná rukojeť (6) se může montovat volitelně napravo nebo nalevo od sklíčidla. Držadlo přídavné rukojeti uvolněte otáčením doleva do té míry, aby se dala nasunout přes sklíčidlo (8) na upínací hrdlo. Přitom musí zapadnout přídržný výstupek nacházející se na dolní straně upínacího hrdla v jedné z přídržných drážek upínacího kroužku. Tímto způsobem lze zvolit výhodnou pracovní polohu a zároveň zajistit přídavnou rukojeť proti vibracemi podmíněnému posunu. Držadlo utáhněte otočením doprava tak, aby přídavná rukojeť byla pevně spojená s přístrojem. Montáž jednotky hloubkového dorazu Přídavná rukojeť (6) tak, aby šestihranný šroub uvolnil otvor pro hloubkový doraz. Hloubkový doraz (7) zasuňte do otvoru a rukojeť pevně utáhněte. Nastavení hloubkového pohonu

• Nasaďte vrták a zablokujte.

• Uvolněte přídavná rukojeť.

• Hloubkový doraz přesuňte na stejnou délku jako upevněný vrták, přitom tlačte vrták proti rovné stěně.

• Na stupnici hloubkového dorazu zjistíte hodnotu v mm a od této hodnoty odečtete požadovanou hloubku vrtání.

• Vypočítanou hodnotu nastavte na hloubkovém dorazu a přídavná rukojeť pevně utáhněte. Výměna nástroje POZOR! Vytáhněte zástrčku z elektrické sítě. Stroj je vybaven rychloupínacím sklíčidlem pro výměnu nástrojů rukou bez použití klíče. Stroj uchopte za zadní prstenec sklíčidla. Sklíčidlo otevřete otáčením předního prstence doleva. Vložte vrták a upevněte jej otáčením předního prstence doprava. Předvolba otáček (obr. 2) UPOZORNĚNÍ! Vytáhněte síťovou zástrčku ze zásuvky! Předvolbou otáček se dají přizpůsobit otáčky motoru podle nasazeného nástroje a materiálu.

• Otáčejte regulátorem otáček na přepínači (4) ve směru (–): Maximální otáčky vrtačky se sníží.

• Otáčejte regulátorem otáček ve směru (+): Otáčky motoru se zvýší až na maximum. Posuvným přepínačem se dají otáčky vrtačky plynule měnit v rámci zvoleného maximálního počtu otáček.

5402270-Schlagbohr_man 21.04.15 08:41 Seite 20Chod doprava/doleva (5) DŮLEŽITÉ UPOZORNĚNÍ! Během chodu stroje se nesmí s přepínačem pravého/levého chodu manipulovat, proto počkejte, až se stroj zcela zastaví. Sklíčidlo pro vrták strojů s pravým a levým chodem je vždy upevněno šroubem s levým závitem. Před výměnou sklíčidla vrtáku se tento šroub zpředu skrze sklíčidlo uvolní. Šrouby s levým závitem je možno povolovat jen otáčením vpravo. 8 – Provoz Zapnutí/vypnutí Zasuňte síťovou zástrčku do zásuvky s napětím 230 V~. POZOR! Zapínejte vrtačku zásadně před kontaktem s materiálem. Zapnutí Opatrně stiskněte přepínač (4), vrtačka se spustí, otáčky se mění podle tlaku na spínač. Vypnutí Pusťte přepínač a počkejte, dokud se vrtačka nezastaví. Zapnutí trvalého provozu Stiskněte přepínač a držte ho stisknutý. Stiskněte aretační knoflík (2). Pusťte přepínač – vrtačka běží s příslušnými otáčkami. Vypnutí trvalého provozu Stiskněte přepínač, aretační knoflík se odblokuje. Pusťte přepínač a počkejte, dokud se vrtačka nezastaví. 9 – Způsob práce Vrtání do dřeva a kovu K vrtání do dřeva a kovu se musí jednotka příklepu zásadně vypněte. Spínač příklepu (1) nastavte do polohy „VYP“ . Přepínač na pravý chod/levý chod (2) nastavte na „pravý hod“. Elektronická regulace otáček zaktivováním spínače Zap/Vyp. Předvolba otáček pomocí nastavovacího kolečka na spínači Zap/Vyp. Vrtání do betonu Zapnout jednotku příklepu (1) , přepínač na pravý chod/levý chod (2) nastavit na „pravý chod“. Spusťte s nízkým počtem otáček. K vyšroubování pevně usazeného vrtáku zapněte zastavený stroj na levý chod. Vrták vytáhněte při použití levého chodu opatrně z vrtného otvoru. 10 – Údržba a ochrana životního prostředí Čistěte plášť jen vlhkým hadříkem - nepoužívejte ředidla! Nakonec důkladně osušte. POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2012/19/EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace.

5402270-Schlagbohr_man 21.04.15 08:41 Seite 21Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy. 11 – Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.

• Přístroje Meister téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.

• Přístroje Meister podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.

• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat. DŮLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku! DŮLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř! námi schválené díly a oprava nebyla provedena firmou Meister Werkzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

• Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.

• I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů Meister provedeme za výhodné ceny.
