BEDIENUNGSANLEITUNG CNS 3635 Battery Kärcher

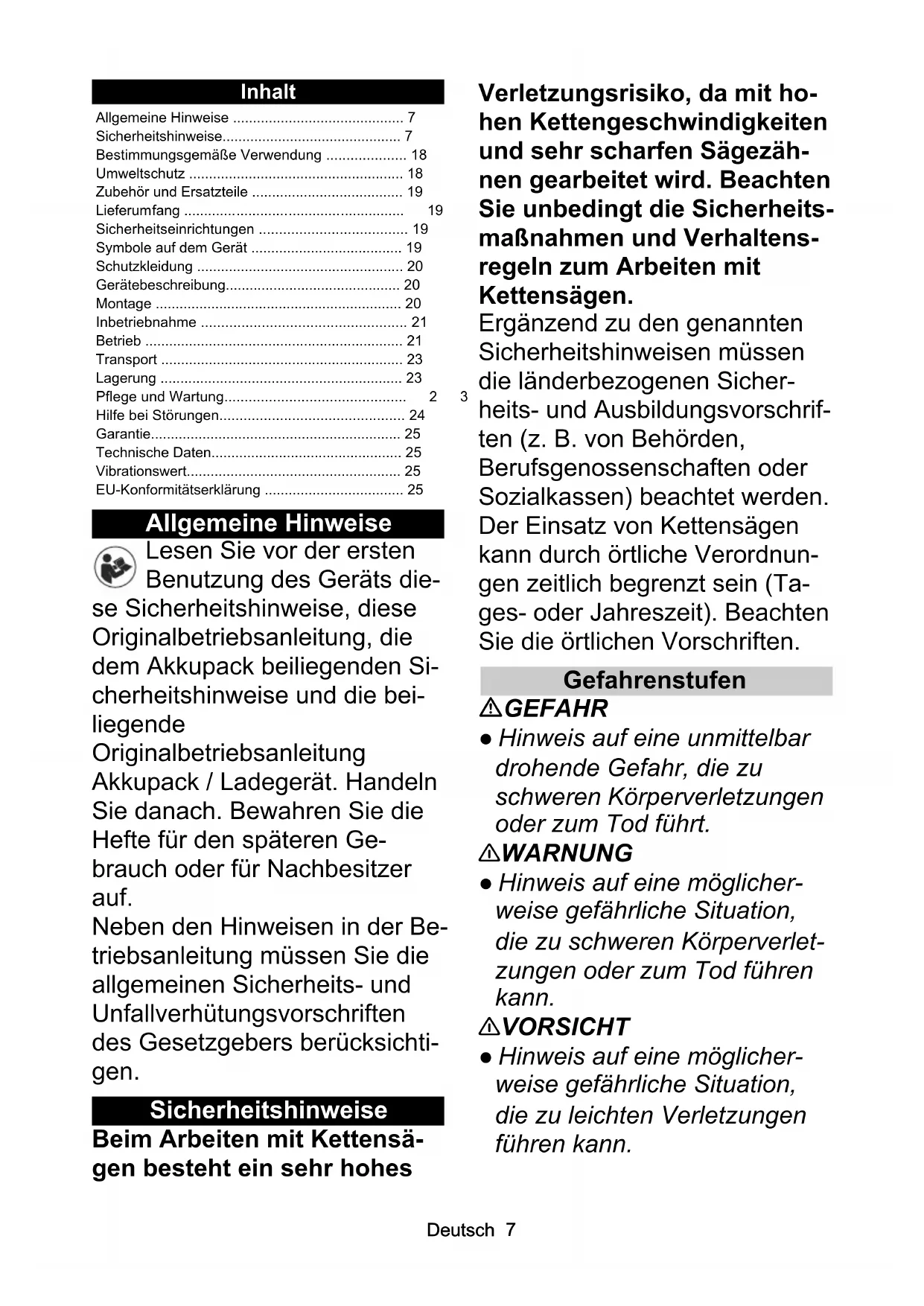

• AGDeutsch 7 Inhalt Allgemeine Hinweise Lesen Sie vor der ersten Benutzung des Geräts die- se Sicherheitshinweise, diese Originalbetriebsanleitung, die dem Akkupack beiliegenden Si- cherheitshinweise und die bei- liegende Originalbetriebsanleitung Akkupack / Ladegerät. Handeln Sie danach. Bewahren Sie die Hefte für den späteren Ge- brauch oder für Nachbesitzer auf. Neben den Hinweisen in der Be- triebsanleitung müssen Sie die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichti- gen. Sicherheitshinweise Beim Arbeiten mit Kettensä- gen besteht ein sehr hohes Verletzungsrisiko, da mit ho- hen Kettengeschwindigkeiten und sehr scharfen Sägezäh- nen gearbeitet wird. Beachten Sie unbedingt die Sicherheits- maßnahmen und Verhaltens- regeln zum Arbeiten mit Kettensägen. Ergänzend zu den genannten Sicherheitshinweisen müssen die länderbezogenen Sicher- heits- und Ausbildungsvorschrif- ten (z. B. von Behörden, Berufsgenossenschaften oder Sozialkassen) beachtet werden. Der Einsatz von Kettensägen kann durch örtliche Verordnun- gen zeitlich begrenzt sein (Ta- ges- oder Jahreszeit). Beachten Sie die örtlichen Vorschriften. Gefahrenstufen GEFAHR ● Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG ● Hinweis auf eine möglicher- weise gefährliche Situation, die zu schweren Körperverlet- zungen oder zum Tod führen kann. 몇 VORSICHT ● Hinweis auf eine möglicher- weise gefährliche Situation, die zu leichten Verletzungen führen kann. Allgemeine Hinweise p. 7
• Sicherheitshinweise p. 7
• Bestimmungsgemäße Verwendung p. 18
• Umweltschutz p. 18
• Zubehör und Ersatzteile p. 19
• Lieferumfang p. 19
• Sicherheitseinrichtungen p. 19
• Symbole auf dem Gerät p. 19
• Schutzkleidung p. 20
• Gerätebeschreibung p. 20
• Montage p. 20
• Inbetriebnahme p. 21
• Betrieb p. 21
• Transport p. 23
• Lagerung p. 23
• Pflege und Wartung p. 23
• Hilfe bei Störungen p. 24
• Garantie p. 25
• Technische Daten p. 25
• Vibrationswert p. 25
• EU-Konformitätserklärung Deutsch ACHTUNG ● Hinweis auf eine möglicher- weise gefährliche Situation, die zu Sachschäden führen kann. Allgemeine Sicherheitshinweise Elektrowerkzeuge 몇 WARNUNG ● Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäumnisse bei der Einhal- tung der Sicherheitshinweise und Anweisungen können elektrischen Schlag und / oder schwere Verletzungen verur- sachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zu- kunft auf. Der in den Sicherheitshinweisen verwendete Begriff “Elektro- werkzeug” bezieht sich auf netz- betriebene Elektrowerkzeuge (mit Netzkabel) und auf akkube- triebene Elektrowerkzeuge (oh- ne Netzkabel). 1 Arbeitsplatzsicherheit a Halten Sie Ihren Arbeits- bereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeits- bereiche können zu Unfällen führen. b Arbeiten Sie mit dem Elek- trowerkzeug nicht in ex- plosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befin- den. Elektrowerkzeuge er- zeugen Funken, die den Staub oder die Dämpfe ent- zünden können. c Halten Sie Kinder und an- dere Personen während der Benutzung des Elekt- rowerkzeugs fern. Bei Ab- lenkung können Sie die Kontrolle über das Gerät verlieren. 2 Elektrische Sicherheit a Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Ver- wenden Sie keine Adapterstecker gemein- sam mit schutzgeerdeten Elektrowerkzeugen. Un- veränderte Stecker und pas- sende Steckdosen verringern das Risiko eines elektrischen Schlages. b Vermeiden Sie Körperkon- takt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c Halten Sie Elektrowerk- zeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektro- werkzeug erhöht das RisikoDeutsch 9 eines elektrischen Schla- ges. d Zweckentfremden Sie das Kabel nicht, um das Elekt- rowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Gerätetei- len. Beschädigte oder verwi- ckelte Anschlusskabel erhöhen das Risiko eines elektrischen Schlages. e Wenn Sie mit einem Elekt- rowerkzeug im Freien ar- beiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbe- reich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verrin- gert das Risiko eines elektri- schen Schlages. f Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstrom- schutzschalter. Der Ein- satz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. 3 Sicherheit von Personen a Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektro- werkzeug, wenn Sie müde sind oder unter dem Ein- fluss von Drogen, Alkohol oder Medikamenten ste- hen. Ein Moment der Un- achtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen. b Tragen Sie persönliche Schutzausrüstung und im- mer eine Schutzbrille. Das Tragen persönlicher Schutz- ausrüstung, wie Staubmas- ke, rutschfeste Sicherheitsschuhe, Schutz- helm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verrin- gert das Risiko von Verlet- zungen. c Vermeiden Sie eine unbe- absichtigte Inbetriebnah- me. Vergewissern Sie sich, dass das Elektro- werkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/ oder den Akku anschlie- ßen, es aufnehmen oder tragen. Wenn Sie beim Tra- gen des Elektrowerkzeugs den Finger am Schalter ha- ben oder das Gerät einge- schaltet an die10 Deutsch Stromversorgung anschlie- ßen, kann dies zu Unfällen führen. d Entfernen Sie Einstell- werkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug ein- schalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzun- gen führen. e Vermeiden Sie eine abnor- male Körperhaltung. Sor- gen Sie für einen sicheren Stand und halten Sie je- derzeit das Gleichgewicht. Dadurch können sie das Elektrowerkzeug in uner- warteten Situationen besser kontrollieren. f Tragen Sie geeignete Klei- dung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haa- re Kleidung und Hand- schuhe fern von sich bewegenden Teilen. Lo- ckere Kleidung, Handschu- he, Schmuck oder lange Haare können von sich be- wegenden Teilen erfasst werden. g Wenn Staubabsaug- und - auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Ge- fährdungen durch Staub ver- ringern. 4 Verwendung und Behand- lung des Elektrowerkzeugs a Überlasten sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem passenden Elektro- werkzeug arbeiten Sie bes- ser und sicherer im angegebenen Leistungsbe- reich. b Benutzen Sie kein Elektro- werkzeug, dessen Schal- ter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder aus- schalten lässt, ist gefährlich und muss repariert werden. c Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie den Ak- ku, bevor Sie Geräteein- stellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsich- tigten Start des Elektrowerk- zeugs. d Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesemDeutsch 11 nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektro- werkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e Pflegen Sie Elektrowerk- zeuge mit Sorgfalt. Kont- rollieren Sie, ob bewegliche Teile einwand- frei funktionieren und nicht klemmen, ob Teile gebrochen oder so be- schädigt sind, dass die Funktion des Elektrowerk- zeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elek- trowerkzeugen. f Halten Sie Schneidwerk- zeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g Verwenden Sie Elektro- werkzeug, Zubehör, Ein- satzwerkzeuge usw. entsprechend diesen An- weisungen. Berücksichti- gen Sie dabei die Arbeitsbedingungen und die auszuführende Tätig- keit. Der Gebrauch von Elektrowerkzeugen für an- dere als die vorgesehenen Anwendungen kann zu ge- fährlichen Situationen füh- ren. 5 Gebrauch und Pflege von Akkupacks a Laden Sie den Akkupack nur mit vom Hersteller frei- gegebenen Ladegeräten. Ladegeräte, die nicht für den entsprechenden Akkupack geeignet sind, können zu ei- nem Brand führen. b Benutzen Sie das Gerät nur mit einem geeigneten Akkupack. Die Benutzung eines anderen Akkupacks kann zu Verletzungen oder Bränden führen. c Halten Sie den Akkupack bei Nichtgebrauch fern von metallischen Gegen- ständen wie Büroklam- mern, Münzen, Schlüssel, Nägel, Schrauben oder an- deren kleinen metalli- schen Gegenständen, die zu einem Kurzschluss füh- ren können. Ein Kurz- schluss kann zu einem Brand oder einer Explosion führen. d Unter Umständen kann aus dem Akkupack Flüs- sigkeit austreten. Vermei- den Sie den Kontakt. Wenn Sie mit der Flüssig- keit in Kontakt kommen, spülen Sie sie gründlich12 Deutsch mit Wasser ab. Wenn Sie die Flüssigkeit in Ihr Auge bekommen, suchen Sie umgehend ärztliche Hilfe auf. Batterieflüssigkeit kann Ausschläge und Brennen auf der Haut verursachen. 6 Service a Lassen Sie Ihr Elektro- werkzeug nur von qualifi- ziertem Fachpersonal und nur mit Original-Ersatztei- len reparieren. Damit wird sichergestellt, dass die Si- cherheit des Gerätes erhal- ten bleibt. Zusätzliche Allgemeine Sicherheitshinweise Hinweis ● In einigen Regionen können Vorschriften die Ver- wendung dieses Geräts be- schränken. Lassen Sie sich von Ihrer örtlichen Behörde beraten. GEFAHR ● Lebensgefahr durch Schnittverletzungen infol- ge unkontrollierter Bewegungen des Geräts. Halten Sie Körper- teile von den sich bewegenden Teilen fern. ● Verletzungsgefahr durch geschleuderte oder fal- lende Objekte. Verwenden Sie das Gerät niemals, wenn sich Personen, insbesondere Kinder oder Tiere im Umkreis von 15 m befinden. ● Sie dürfen am Gerät keine Veränderungen vorneh- men. 몇 WARNUNG ● Kinder und Personen die mit dieser Anlei- tung nicht vertraut sind, dürfen dieses Gerät nicht betreiben. Lokale Bestimmungen können das Alter des Bedieners ein- schränken. ● Sie brauchen ei- nen unbehinderten Blick auf den Arbeitsbereich, um mögliche Gefahren zu erkennen. Verwen- den Sie das Gerät nur bei guter Beleuchtung. ● Stellen Sie vor dem Betrieb sicher, dass das Gerät, alle Bedienelemente, ein- schließlich der Kettenbremse und Sicherheitsvorrichtungen ordnungsgemäß funktionieren. Prüfen Sie auf lockere Ver- schlüsse, stellen Sie sicher, dass alle Schutzvorrichtungen und Griffe ordnungsgemäß und sicher befestigt sind. Verwen- den Sie das Gerät nicht, wenn der Zustand nicht einwandfrei ist. ● Betreiben Sie das Gerät niemals, wenn der Geräteschal- ter am Handgriff nicht ordnungs- gemäß ein- oder ausschaltet. ● Ersetzen Sie abgenutzte oder beschädigte Teile, bevor Sie das Gerät in Betrieb nehmen. ● Rückschlaggefahr durch Ver- lust des Gleichgewichts. Ver- meiden Sie eine abnormale Körperhaltung, sorgen Sie für ei- nen festen, sicheren Stand und halten Sie das Gleichgewicht. ● Stoppen Sie das Gerät sofort und prüfen Sie auf SchädenDeutsch 13 bzw. identifizieren Sie die Ursa- che der Vibration, wenn das Ge- rät heruntergefallen ist, einen Schlag erhalten hat oder unge- wöhnlich vibriert. Lassen Sie Schäden durch den autorisier- ten Kundendienst reparieren oder das Gerät austauschen. 몇 VORSICHT ● Tragen Sie vol- len Augen- und Gehörschutz, feste und robuste Handschuhe, sowie einen Kopfschutz, wenn Sie das Gerät betreiben. Tragen Sie eine Gesichtmaske, wenn die Arbeit staubig ist. ● Tragen Sie beim Arbeiten mit dem Gerät lange, schwere Hosen, festes Schuhwerk und gut sitzende Handschuhe. Arbeiten Sie nicht barfuß. Tragen Sie keinen Schmuck, keine Sandalen oder kurze Hosen. ● Verletzungsge- fahr, wenn locker sitzende Klei- dung, Haare oder Schmuck von beweglichen Teilen des Geräts erfasst wird. Halten Sie Kleidung und Schmuck von beweglichen Teilen der Maschine fern. Bin- den Sie lange Haare zurück. ● Gehörschutz kann Ihre Fähig- keit Warntöne zu hören ein- schränken, achten Sie daher auf mögliche Gefahren in der Nähe und im Arbeitsbereich. ● Ver- wenden Sie nur Zubehör und Er- satzteile, die vom Hersteller freigegeben sind. Original-Zu- behör und Original-Ersatzteile bieten die Gewähr für einen si- cheren und störungsfreien Be- trieb des Geräts. Sicherheitshinweise für Kettensägen Halten Sie bei laufender Sä- ge alle Körperteile von der Sägekette fern. Vergewis- sern Sie sich vor dem Star- ten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Ket- tensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körper- teile von der Sägekette erfasst werden. Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinteren Griff und Ihrer linken Hand am vorde- ren Griff. Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Ri- siko von Verletzungen und darf nicht angewendet wer- den. Das Elektrowerkzeug darf nur an den isolierten Griff- flächen gehalten werden, weil die Sägekette verdeck- te Leitungen berühren kann. Sägeketten, die einen spannungsführenden Draht berühren, machen metallene Teile des Elektrowerkzeugs spannungsführend und könn- ten dem Bediener einen elekt- rischen Schlag versetzen.14 Deutsch Tragen Sie Schutzbrille und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch um- herfliegendes Spanmaterial und zufälliges Berühren der Sägekette. Arbeiten Sie mit der Ketten- säge nicht auf einem Baum. Bei Betrieb auf einem Baum besteht Verletzungsgefahr. Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rut- schiger Untergrund oder in- stabile Standflächen wie auf einer Leiter können zum Ver- lust des Gleichgewichts oder der Kontrolle über die Ketten- säge führen. Rechnen Sie beim Schnei- den eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedien- person treffen und/oder die Kettensäge der Kontrolle ent- reißen. Seien Sie besonders vor- sichtig beim Schneiden von Unterholz und jungen Bäu- men. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schla- gen oder Sie aus dem Gleich- gewicht bringen. Tragen Sie die Kettensäge am vorderen Griff im ausge- schalteten Zustand, die Sä- gekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufzie- hen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer ver- sehentlichen Berührung mit der laufenden Sägekette. Befolgen Sie Anweisungen für die Schmierung, die Ket- tenspannung und das Wechseln von Zubehör. Ei- ne unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen. Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Ver- lust der Kontrolle. Nur Holz sägen. Die Ketten- säge nicht für Arbeiten ver- wenden, für die sie nicht bestimmt ist. Beispiel: Ver- wenden Sie die Kettensäge nicht zum Sägen von Plas- tik, Mauerwerk oder Bauma- terialien, die nicht aus Holz sind. Die Verwendung derDeutsch 15 Kettensäge für nicht bestim- mungsgemäße Arbeiten kann zu gefährlichen Situationen führen. Ursachen und Vermeidung eines Rückschlags Rückschlag kann Auftreten, wenn die Spitze der Führungs- schiene einen Gegenstand be- rührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt. Eine Berührung mit der Schie- nenspitze kann in manchen Fäl- len zu einer unerwarteten nach hinten gerichteten Reaktion füh- ren, bei der die Führungsschie- ne nach oben und in Richtung des Bedieners geschlagen wird. Das Verklemmen der Sägekette an der Oberkante der Führungs- schiene kann die Schiene rasch in Bedienerrichtung zurücksto- ßen. Jede dieser Reaktionen kann dazu führen, dass Sie die Kont- rolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge verbauten Si- cherheitseinrichtungen. Als Be- nutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verlet- zungsfrei arbeiten zu können. Ein Rückschlag ist die Folge ei- nes falschen oder fehlerhaften Gebrauchs des Elektrowerk- zeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, ver- hindert werden: Halten Sie die Säge mit bei- den Händen fest, wobei Daumen und Finger die Grif- fe der Kettensäge umschlie- ßen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften stand- halten können. Wenn geeig- nete Maßnahmen getroffen werden, kann der Bediener die Rückschlagkräfte beherr- schen. Niemals die Kettensä- ge loslassen. Vermeiden Sie eine abnor- male Körperhaltung und sä- gen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berüh- ren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen er- möglicht. Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Säge- ketten. Falsche Ersatzschie- nen und Sägeketten können zum Reißen der Kette und/ oder zu Rückschlag führen. Halten Sie sich an die An- weisungen des Herstellers für das Schärfen und die16 Deutsch Wartung der Sägekette. Zu niedrige Tiefenbegrenzer er- höhen die Neigung zum Rück- schlag. Zusätzliche Sicherheitshinweise für Kettensägen Hinweis ● Kärcher empfiehlt, bei der ersten Benutzung Baum- stämme auf einem Sägebock zu sägen. ● Halten Sie bei der Be- nutzung der Kettensäge einen Verbandskasten für große Wun- den und ein Mittel, um Hilfe zu rufen bei sich. Ein größerer und umfangreicherer Verbandskas- ten sollte in der Nähe sein. 몇 WARNUNG ● Achten Sie auf einen festen Stand, einen sau- beren Arbeitsplatz und planen Sie einen Rückzugsweg vor fal- lenden Ästen, bevor Sie das Ge- rät benutzen. ● Nehmen Sie sich vor Schmieröldunst und Sä- gespänen in Acht. Tragen Sie falls erforderlich eine Maske oder ein Atemgerät. ● Halten Sie die Kettensäge immer mit beiden Händen. Halten Sie die Griffe mit dem Daumen auf der einen und den Fingern auf der anderen Seite. Halten Sie den hinteren Griff mit der rechten Hand und den vorderen Griff mit der linken Hand fest. ● Verlet- zungsgefahr. Nehmen Sie keine Veränderungen am Gerät vor. Verwenden Sie das Gerät nicht, um Anbauteile oder Geräte, die nicht vom Hersteller des Geräts empfohlen sind, anzutreiben. ● Stellen Sie vor dem Einschal- ten des Geräts sicher, dass die Sägekette keine Gegenstände berührt. ● Schwere Verletzun- gen oder Tod, wenn eine falsch gespannte Sägekette aus der Führungsschiene springt. Prü- fen Sie die Kettenspannung vor jeder Verwendung. Die Länge der Kette hängt von der Tempe- ratur ab. ● Stellen Sie sicher, dass alle Schutzvorrichtungen, Griffe und der Krallenanschlag ordnungsgemäß befestigt und in gutem Zustand sind. ● Schwere Verletzungen bei falscher Ar- beitsweise: Sie müssen jederzeit auf- merksam sein und Ihren Ar- beitsplatz unter Kontrolle haben, wenn Sie mit der Ket- tensäge arbeiten. Die Größe des Arbeitsbereichs hängt von der durchzuführenden Aufga- be und der Größe des Baums oder Arbeitsstücks ab. Das Fällen eines Baums erfordert einen größeren Arbeitsplatz als z. B. das Ablängen. Sägen Sie niemals mit Ihrem Körper in einer Linie mit Füh- rungsschiene und Kette. So verringern Sie die Gefahr bei einem Rückschlag von der Kette am Kopf oder Körper getroffen zu werden.Deutsch 17 Machen Sie beim Sägen kei- ne Hin- und Herbewegungen, lassen Sie die Kette die Arbeit machen, halten Sie die Kette scharf und versuchen Sie nicht die Kette durch den Schnitt zu drücken. Üben Sie am Ende des Schnitts keinen Druck auf die Säge aus. Seien Sie bereit die Säge zu entlasten, wenn sie das Holz durchsägt hat. Stoppen Sie die Kettensäge nicht während des Sägevor- gangs. Lassen Sie die Säge laufen, bis sie den Säge- schnitt beendet hat. ● Machen Sie sich mit Ihrer neuen Kettensäge vertraut, in- dem Sie einfache Schnitte in si- cher abgestütztem Holz machen. Wiederholen Sie dies, wenn Sie Ihre Kettensäge län- gere Zeit nicht benutzt haben. ● Sägen Sie keine Rebstöcke und / oder kurzes Buschwerk mit einem Duchmesser unter 75 mm. ● Schalten Sie das Ge- rät aus, stellen Sie die Ketten- bremse fest, entfernen Sie den Akkupack und stellen Sie sicher, dass alle beweglichen Teile voll- ständig angehalten sind: Bevor Sie das Gerät reinigen oder eine Blockierung entfer- nen. Das Gerät unbeaufsichtigt lassen. Bevor Sie Anbauteile montie- ren oder entfernen. Bevor Sie das Gerät prüfen, warten oder an dem Gerät ar- beiten. 몇 VORSICHT ● Die Kettensäge ist ein schweres Gerät. Perso- nen, die die Kettensäge benut- zen, sollten körperlich fit und bei guter Gesundheit sein. Sie soll- ten über ein gutes Sehvermö- gen, Beweglichkeit, Balance und Handfertigkeit verfügen. Wenn Zweifel daran bestehen, sollten Sie die Kettensäge nicht benutzen. ● Tragen Sie bei der Arbeit mit dem Gerät immer ei- nen Schutzhelm mit Gittervisier, so reduzieren Sie die Gefahr bei einem Rückschlag im Gesicht und am Kopf verletzt zu werden. Restrisiken 몇 WARNUNG ● Auch wenn das Gerät wie vor- geschrieben verwendet wird, bleiben gewisse Restrisiken bestehen. Die folgenden Ge- fahren können bei der Benut- zung des Geräts entstehen: Vibration kann Verletzungen verursachen. Verwenden Sie für jede Arbeit das richtige Werkzeug, verwenden Sie die vorgesehenen Griffe und schränken Sie die Arbeitszeit und Exposition ein. Lärm kann zu Hörschäden führen. Tragen Sie einen Ge-18 Deutsch hörschutz und schränken Sie die Belastung ein. Schnittverletzungen bei Kon- takt mit freiliegenden Säge- zähnen der Sägekette. Schnittverletzungen durch un- vorhergesehene, abrupte Be- wegungen oder Rückschlag der Führungsschiene. Schnittverletzungen / Injekti- onsgefahr durch Teile, die von der Sägekette wegfliegen. Verletzungen durch geschleu- derte Gegenstände (Holzspä- ne, Splitter). Eintatmen von Staub und Teil- chen. Hautkontakt mit dem Schmiestoff / Öl. Risikoverringerung 몇 VORSICHT ● Längere Benutzungsdauer des Geräts kann zu vibrations- bedingten Durchblutungsstö- rungen in den Händen führen. Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt: Persönliche Veranlagung zu schlechter Durchblutung (häufig kalte Finger, Finger- kribbeln) Niedrige Umgebungstempe- ratur. Tragen Sie warme Handschuhe zum Schutz der Hände. Durch festes Zugreifen behin- derte Durchblutung. Ununterbrochener Betrieb ist schädlicher als durch Pausen unterbrochener Betrieb. Bei regelmäßiger, lang andau- ernder Benutzung des Geräts und bei wiederholtem Auftre- ten von Symptomen, wie z. B. Fingerkribbeln, kalte Finger, sollten Sie einen Arzt aufsu- chen. Bestimmungsgemäße Verwendung GEFAHR Nicht bestimmungsgemäße Verwendung Lebensgefahr durch Schnittverletzungen Verwenden Sie das Gerät nur bestimmungsgemäß. Die Kettensäge ist nur für den Privatgebrauch be- stimmt. Die Kettensäge ist nur zum Arbeiten im Freien vor- gesehen. Aus Sicherheitsgründen muss die Kettensäge im- mer mit beiden Händen sicher gehalten werden. Die Kettensäge wurde zum Sägen von Zweigen, Äs- ten, Stämmen und Balken entwickelt. Die Schnitt- länge der Führungsschiene bestimmt den maximal möglichen Durchmesser des Sägeguts. Die Kettensäge darf ausschließlich zum Schneiden von Holz verwendet werden. Die Kettensäge nicht in nasser Umgebung oder bei Regen verwenden. Die Kettensäge nur in gut beleuchteter Umgebung verwenden. Umbauten und nicht vom Hersteller autorisierte Ver- änderungen am Gerät sind aus Sicherheitsgründen untersagt. Jede andere Verwendung ist unzulässig. Für Gefähr- dungen, die durch unzulässige Verwendung entstehen, haftet der Anwender. Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bit- te Verpackungen umweltgerecht entsorgen. Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Be- standteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemä- ßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Gerä- te dürfen nicht mit dem Hausmüll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie un- ter: www.kaercher.de/REACHDeutsch 19 Zubehör und Ersatzteile Nur Original-Zubehör und Original-Ersatzteile verwen- den, sie bieten die Gewähr für einen sicheren und stö- rungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com. Lieferumfang Der Lieferumfang des Geräts ist auf der Verpackung ab- gebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Trans- portschäden benachrichtigen Sie bitte Ihren Händler. Sicherheitseinrichtungen 몇 VORSICHT Fehlende oder veränderte Sicherheitseinrichtungen Sicherheitseinrichtungen dienen Ihrem Schutz. Verändern oder umgehen Sie niemals Sicherheitsein- richtungen. Kette mit geringer Rückschlaggefahr Eine Kette mit geringer Rückschlaggefahr reduziert die Wahrscheinlichkeit eines Rückschlags. Die Räumzähne (Eingriffmesser) vor jedem Sägezahn verhindern, dass die Sägezähne in der Rückschlagzone zu tief eingreifen, so dass die Stärke des Rückschlags verringert wird. Beim Schleifen der Kette besteht die Gefahr, dass diese Sicherheitsfunktion außer Kraft gesetzt wird. Ver- schlechtert sich die Sägeleistung, sollte aus Sicher- heitsgründen die Kette ersetzt werden. Dabei bei den Ersatzteilen ausschließlich die vom Hersteller empfoh- lene Kombination von Führungsschiene und Kette ver- wenden. Führungsschienen Bei Führungsschienen, deren Spitzen einen kleinen Ra- dius haben, besteht in der Regel eine geringere Rück- schlaggefahr. Daher für die Aufgabe eine Führungsschiene mit pas- sender Kette verwenden, die gerade lang genug ist. Längere Führungsschienen erhöhen die Wahrschein- lichkeit eines Kontrollverlusts beim Sägen. Vor jeder Inbetriebnahme die Kettenspannung prüfen (siehe Kapitel Kettenspannung prüfen). Ist die Ketten- spannung nicht richtig eingestellt, besteht beim Sägen kleinerer Äste (dünner als die volle Länge der Füh- rungsschiene) eine erhöhte Gefahr, dass die Kette ab- geworfen wird. Kettenfang Lockert sich oder reißt die Kette, verhindert der Ketten- fang, dass die Kette in Richtung des Benutzers ge- schleudert wird. Krallenanschlag Der integrierte Krallenanschlag kann als Drehpunkt ver- wendet werden, um der Kettensäge während eines Schnitts Stabilität zu verleihen. Beim Sägen das Gerät nach vorne drücken, bis die Dor- ne in die Holzkante dringen. Wird dann der hintere Griff nach oben bzw. unten in Richtung des Schnitts bewegt, wird die körperliche Belastung beim Arbeiten mit der Kettensäge verringert. Kettenbremse Kettenbremsen dienen im Gefahrenfall dazu, die Kette schnell zum Stillstand zu bringen. Wird der Handschutz / Hebel Kettenbremse in Richtung Führungsschiene gedrückt, muss die Kette sofort zum Stillstand kommen. Die Kettenbremse kann einen Rückschlag nicht verhin- dern, aber das Verletzungsrisiko verringern, falls die Führungsschiene bei einem Rückschlag den Benutzer trifft. Die ordnungsgemäße Funktion der Kettenbremse muss vor jeder Inbetriebnahme des Geräts geprüft werden (siehe Kapitel Funktion der Kettenbremse prüfen). Symbole auf dem Gerät Allgemeines Warnzeichen Lesen Sie vor der Inbetriebnahme die Betriebsanleitung und alle Sicherheits- hinweise. Tragen Sie bei der Arbeit mit dem Gerät einen geeigneten Kopf-, Augen- und Ge- hörschutz. Tragen Sie bei der Arbeit mit dem Gerät rutschfeste Sicherheitsschuhe. Tragen Sie bei der Arbeit mit dem Gerät rutschfeste und strapazierfähige Hand- schuhe. Lebensgefahr durch Rückschlag der Kettensäge. Berühren Sie die zu sägen- den Objekte nie mit der Spitze der Füh- rungsschiene. Lebensgefahr durch unkontrollierte Be- wegungen der Kettensäge. Halten Sie die Kettensäge immer mit beiden Hän- den. Lebensgefahr durch unkontrollierte Be- wegungen der Kettensäge.Halten Sie das Gerät nie mit nur einer Hand. Setzen Sie das Gerät weder Regen noch feuchten Bedingungen aus. Der auf dem Etikett angegebene garan- tierte Schalldruckpegel beträgt 104 dB. Die Kettenbremse wird gelöst. Die Kettenbremse wird festgestellt und die Sägekette blockiert. Drehen, um die Kettenspannung einzu- stellen: = Kette spannen = Kette lockern20 Deutsch Schutzkleidung GEFAHR Lebensgefahr durch Schnittverletzungen. Tragen Sie bei Arbeiten mit dem Gerät geeignete Schutzkleidung. Beachten Sie die örtlichen Vorschriften zur Unfallverhü- tung. Kopfschutz Tragen Sie bei der Arbeit mit dem Gerät einen geeigne- ten Schutzhelm, der EN 397 erfüllt und CE gekenn- zeichnet ist. Tragen Sie bei der Arbeit mit dem Gerät einen Gehör- schutz, der EN 352-1 erfüllt und CE gekennzeichnet ist. Tragen Sie zum Schutz vor umherfliegenden Splittern eine geeignete Schutzbrille, die EN 166 erfüllt oder CE gekennzeichnet ist. Oder tragen Sie ein Helmvisier, das EN 1731 erfüllt und CE gekennzeichnet ist. Im Fachhandel sind Schutzhelme mit intergriertem Ge- hörschutz und Visier erhältlich. Kettensägenjacke Tragen Sie bei der Arbeit mit dem Gerät zum Schutz des Oberkörpers eine Kettensägenjacke, die EN 381-11 erfüllt und CE gekennzeichnet ist. Schutzhandschuhe Tragen Sie bei der Arbeit mit dem Gerät geeignete Schutzhandschuhe mit Schnittschutzausstattung, die EN 381-7 erfüllen und CE gekennzeichnet sind. Beinschutz Tragen Sie bei der Arbeit mit dem Gerät geeignete Beinschützer mit Rundumschutz, die EN 381-5 erfüllen und CE gekennzeichnet sind. Sicherheitsschuhe Tragen Sie bei der Arbeit mit dem Gerät rutschfeste Si- cherheitsschuhe, die EN 20345 erfüllen und mit der Ab- bildung einer Kettensäge gekennzeichnet sind. Damit ist gewährleistet, dass die Sicherheitsschuhe EN 381-3 erfüllen. Wenn Sie die Kettensäge nur gelegentlich verwenden, der Boden eben ist und geringe Gefahr von Stolpern oder Verfangen in Buschwerk besteht, können Sie Si- cherheitsschuhe mit Stahl-Vorderkappen und Schutz- gamaschen, die EN 381-9 erfüllen, benutzen. Gerätebeschreibung In dieser Betriebsanleitung wird die maximale Ausstat- tung beschrieben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung). Bild siehe Grafikseiten Abbildung A 1 Kette 2 Führungsschiene 3 Krallenanschlag 4 Deckel Kettenöltank 5 Handschutz / Hebel Kettenbremse 6 Handgriff, hinten 7 Geräteschalter 8 Entriegelungstaste Geräteschalter 9 Entriegelungstaste Akkupack 10 Abdeckung 11 Handgriff, vorne 12 Ring zum Einstellen der Kettenspannung 13 Kettenspannknopf 14 Kettenfang 15 Typenschild 16 Kettenöl 17 Kettenschutz 18 *Akkupack Battery Power 36V 19 *Schnellladegerät Battery Power 36V p. 258

• optional Akkupack Das Gerät kann mit einem 36 V Kärcher Battery Power Akkupack betrieben werden. Montage Kette und Führungsschiene montieren 몇 VORSICHT Scharfe Kette Schnittverletzungen Tragen Sie bei allen Arbeiten an der Kette Schutzhand- schuhe.

1. Den Kettenspannknopf lösen und die Abdeckung

entfernen. Abbildung B

2. Die Kette auf die Führungsschiene setzen. Dabei

die Drehrichtung der Kette beachten. Abbildung C

3. Die Kette um das Kettenrad legen und die Füh-

rungsschiene einsetzen. Abbildung D

4. Die Abdeckung aufsetzen und den Kettenspann-

knopf festdrehen. Abbildung E

5. Die Kettenspannung einstellen (siehe Kapitel Ket-

tenspannung einstellen).

6. Den Kettenschutz anbringen.

Abbildung F Laufrichtung der Kette (Kennzeichnung befindet sich unter der Abdeckung) Kettenspannknopf verriegeln Kettenspannknopf entriegeln Schmierung der Führungsschiene und der Kette Minimaler Füllstand des KettenölsDeutsch 21 Inbetriebnahme Kettenöltank füllen

1. Den Bereich um die Einfüllöffnung ggf. von Säge-

spänen und Schmutz befreien.

2. Den Deckel des Kettenöltanks entfernen.

3. Das Kettenöl langsam in den Tank füllen.

4. Ggf. verschüttetes Kettenöl mit einem Tuch aufneh-

5. Den Kettenöltank mit dem Deckel verschließen.

Kettenspannung prüfen 몇 VORSICHT Scharfe Kette Schnittverletzungen Tragen Sie bei allen Arbeiten an der Kette Schutzhand- schuhe.

1. Den Kettenschutz entfernen.

2. Vorsichtig an der Kette ziehen.

Abbildung J Der Abstand zwischen Führungsschiene und Kette muss ca. 5,5 mm betragen.

3. Ggf. die Kettenspannung einstellen (siehe Kapitel

Kettenspannung einstellen). Akkupack montieren

1. Den Akkupack in die Aufnahme des Geräts schie-

ben bis er hörbar einrastet. Abbildung K Betrieb Grundlegende Bedienung

1. Den Baum und die Äste auf Schäden wie z. B Fäul-

nis untersuchen. Bei beschädigten oder verfaulten Ästen den Rat ei- nes professionellen Baumpflegers einholen.

2. Den Kettenschutz entfernen.

3. Das Gerät mit beiden Händen festhalten.

1. Den Handschutz / Hebel Kettenbremse in Richtung

Griff ziehen. Abbildung L Die Kettenbremse wird gelöst.

2. Die Entriegelungstaste Geräteschalter drücken.

3. Den Geräteschalter drücken.

Das Gerät läuft an. Betrieb unterbrechen

1. Den Geräteschalter loslassen.

2. Den Handschutz / Hebel Kettenbremse in Richtung

Führungsschiene drücken. Abbildung N Die Kettenbremse wird festgestellt und die Sägeket- te blockiert.

3. Den Akkupack aus dem Gerät entfernen (siehe Ka-

pitel Akkupack entfernen). Arbeitstechniken Arbeitsposition GEFAHR Unkontrollierte Bewegungen der Kettensäge Lebensgefahr durch Schnittverletzungen Vor dem Sägen den Schnitt planen und Gefahren er- kennen. Die Kettensäge immer fest und mit beiden Händen hal- ten. Die Kettensäge nicht in der Körperachse führen. Abbildung O Die Kettensäge seitlich am Körper führen, so dass keine Körperteile in den Bewegungsbereich der Ket- tensäge ragen. So viel Abstand wie möglich zum Sägegut einhal- ten. Niemals auf einer Leiter oder im Baum stehend ar- beiten. Niemals an unstabilen Standorten arbeiten. Hineinziehen / Rückstoß GEFAHR Unkontrollierte Bewegungen der Kettensäge Lebensgefahr durch Schnittverletzungen Vor dem Sägen den Schnitt planen und Gefahren er- kennen. Die Kettensäge immer fest und mit beiden Händen hal- ten. Beim Hineinziehen / Rückstoß handelt es sicht um ei- nen Effekt, der grundsätzlich in entgegengesetzter Richtung zur Kettenlaufrichtung am Sägegut auftritt. Abbildung P 1 Hineinziehen 2 Rückstoß Wenn beim Sägen mit der Unterseite der Führungs- schiene - Vorhandschnitt - die Sägekette klemmt oder auf einen festen Gegenstand im Holz trifft, kann die Ket- tensäge ruckartig zum Sägegut gezogen werden. Zur Vermeidung eines Hineinziehens den Krallen- anschlag immer sicher ansetzen. Wenn beim Sägen mit der Oberseite der Führungs- schiene - Rückhandschnitt - die Sägekette klemmt oder auf einen festen Gegenstand im Holz trifft, kann die Ket- tensäge in Richtung Benutzer zurück gestoßen werden. Zur Vermeidung eines Rückstoßes: Die Oberseite der Führungsschiene nicht ein- klemmen. Die Führungsschiene im Schnitt nicht verdrehen. Rückschlag GEFAHR Unkontrollierte Bewegungen der Kettensäge Lebensgefahr durch Schnittverletzungen Vor dem Sägen den Schnitt planen und Gefahren er- kennen. Die Kettensäge immer fest und mit beiden Händen hal- ten. Bei einem Rückschlag wird die Kettensäge plötzlich und unkontrollierbar Richtung Benutzer geschleudert. Ein Rückschlag entsteht, wenn z. B. die Sägekette im oberen Bereich der Sägeschienenspitze unbeabsichtigt auf ein Hindernis trifft oder eingeklemmt wird. Abbildung Q Die Kettensäge immer so halten, dass den Rück- schlagkräften standgehalten werden kann. Die Ket- tensäge nicht loslassen. Beim Sägen nicht zu weit nach vorne beugen. Die Kettensäge nicht über Schulterhöhe führen. Immer warten bis die Kette ihre volle Drehzahl er- reicht hat und mit Vollgas sägen. Nicht mit der Sägeschienenspitze sägen.22 Deutsch Die Führungsschiene nur mit äußerster Vorsicht in einen begonnenen Schnitt einbringen. Auf die Lage des Stammes achten und auf Kräfte, die den Schnittspalt schließen und die Sägekette einklemmen können. Beim Entasten nie mehrere Äste gleichzeitig sägen. Nur mit scharfer und richtig gespannter Kette arbei- ten. Eine Kette mit geringer Rückschlaggefahr sowie ei- ne Führungsschiene mit kleinem Schienenkopf ver- wenden. Fallrichtung und Rückzugsweg planen GEFAHR Fallender Baum Lebensgefahr Baumfällarbeiten dürfen nur von dafür ausgebildeten Personen durchgeführt werden. Beim Planen der Fallrichtung folgendes beachten: Die Entfernung zum nächsten Arbeitsplatz muss mindestens 2,5 Baumlängen betragen. Keine Fällarbeiten bei starkem Wind durchführen. Der Baum kann unkontrolliert fallen. Fallrichtung anhand von Baumwuchs, Geländebe- schaffenheit (Neigung) und Witterungsverhältnis- sen festlegen. Den Baum immer in eine Wuchslücke fallen lassen, niemals auf andere Bäume. Für jeden Beschäftigten muss ein Rückzugsweg ge- plant werden. Dabei gilt: Den Rückzugsweg ca. 45° schräg entgegen der Fällrichtung anlegen. Abbildung R Den Rückzugsweg von Hindernissen befreien. Keine Werkzeuge und Geräte auf dem Rückzugs- weg ablegen. Bei Arbeiten am Steilhang den Rückzugsweg paral- lel zum Hang planen. Beim Benutzen des Rückzugswegs auf fallende Äs- te achten und den Kronenraum beobachten. Arbeitsbereich am Stamm vorbereiten

1. Den Arbeitsbereich am Stamm von störenden Äs-

ten, Gestrüpp und Hindernissen säubern. Sicherer Stand gewährleistet.

2. Den Stammfuß gründlich säubern, z. B. mit der Axt.

Sand, Steine und andere Fremdkörper machen die Kette stumpf.

3. Große Wurzelansätze entfernen.

a Den Wurzelansatz senkrecht einschneiden. Abbildung S b Den Wurzelansatz waagerecht einschneiden. c Das lose Wurzelstück aus dem Arbeitsbereich entfernen. Fällschnitt setzen GEFAHR Fallender Baum Lebensgefahr Baumfällarbeiten dürfen nur von dafür ausgebildeten Personen durchgeführt werden.

1. Kontrollieren, dass niemand durch den fallenden

Baum gefährdet wird. Zurufe können bei Motoren- lärm überhört werden. Im Fällbereich dürfen sich nur Personen aufhalten, die mit dem Fällen beschäftigt sind.

2. Den Fallkerb im rechten Winkel zur Fällrichtung set-

zen. a Möglichst bodennah einen waagerechten Schnitt (Sohlenschnitt) über ca. 1/3 des Stammdurch- messers ausführen. Abbildung T b Einen schrägen Schnitt (Dachschnitt) im Winkel von ca. 45-60° ausführen.

3. Den Fällschnitt setzen.

a Den Fällschnitt parallel zum Sohlenschnitt und mindestens 50 mm höher ansetzen. b Den Fällschnitt nur soweit ausführen, dass eine mindestens 50 mm breite Bruchleiste stehen bleibt. Die Bruchleiste verhindert, dass sich der Baum verdreht und in die falsche Richtung fällt. Wenn sich der Fällschnitt der Bruchleiste nähert, sollte der Baum zu fallen beginnen.

4. Besteht die Gefahr, dass der Baum nicht in die ge-

wünschte Richtung fällt oder zurückschwankt und die Sägekette einklemmt, den Fällschnitt nicht wei- ter ausführen. Keile verwenden um den Schnitt zu erweitern und den Baum in die gewünschte Rich- tung fallen zu lassen.

5. Beginnt der Baum zu fallen, die Kettensäge aus

6. Das Gerät ausschalten.

7. Die Kettenbremse feststellen.

8. Die Kettensäge absetzen.

9. Dem geplanten Rückzugsweg folgen.

Gespanntes Holz sägen GEFAHR Unkontrollierte Bewegungen von Kettensäge und Sägegut Lebensgefährliche Schnittverletzungen, Verletzungen durch Sägegut Vor dem Sägen den Schnitt planen und Gefahren er- kennen. Die Kettensäge immer fest und mit beiden Händen hal- ten Gespanntes Holz entsteht, wenn ein Stamm, Ast, ver- wurzelter Stumpf oder Schößling von anderem Holz un- ter Spannung gezogen wird.

1. Auf gespanntes Holz achten, da die Gefahr besteht,

dass es wieder in seine Ausgangsposition zurück- schnellt. Abbildung U

2. Gespanntes Holz vorsichtig von der Druckseite her

sägen (siehe auch Kapitel Unter Spannung stehen- den Stamm ablängen). Abbildung V Entasten GEFAHR Rückschlag Lebensgefährliche Schnittverletzungen Beim Entasten darauf achten, dass die Führungsschie- ne / Kette nicht eingeklemmt wird. 몇 WARNUNG Sich ändernde Gewichtsverteilung beim Entasten Verletzungsgefahr durch unkontrollierte Bewegung des Stamms Arbeitsbereich so wählen, dass keine Gefährdung ent- steht. In Wuchsrichtung entasten. Abbildung W Von oben nach unten entasten. Größere, unten liegende Äste als Stützen belassen, um den Baum über dem Boden zu halten. Die Kettensäge möglichst abstützen.Deutsch 23 Nicht auf dem Stamm stehend entasten. Nicht mit der Schienenspitze sägen. Auf Äste achten, die unter Spannung stehen. Äste, die unter Spannung stehen, von unten nach oben sägen. Nie mehrere Äste auf einmal sägen. Den Arbeitsbereich regelmäßig von abgetrennten Ästen befreien. Stamm ablängen GEFAHR Unkontrollierte Bewegungen der Kettensäge Lebensgefahr durch Schnittverletzungen Vor dem Sägen den Schnitt planen und Gefahren er- kennen. Die Kettensäge immer fest und mit beiden Händen hal- ten. ACHTUNG Beschädigung der Kette durch Bodenkontakt Darauf achten, dass die Kette nicht den Boden berührt.

1. Die Kettensäge am Krallenanschlag ansetzen.

2. Den Stamm gleichmäßig durchsägen.

Unter Spannung stehenden Stamm ablängen GEFAHR Unkontrollierte Bewegung der Kettensäge Lebensgefährliche Schnittverletzungen Beim Ablängen von unter Spannung stehenden Stäm- men unbedingt die Reihenfolge von Entlastungsschitt an der Druckseite und Trennschnitt an der Zugseite ein- halten. Stamm wird an 2 Seiten gestützt: a Für den Entlastungsschnitt an der Druckseite den Stamm ca. 1/3 des Stammdurchmessers von oben einsägen. Abbildung X b Den Trennschnitt an der Zugseite von unten set- zen. Stamm wird an 1 Seite gestützt: a Für den Entlastungsschnitt an der Druckseite den Stamm ca. 1/3 des Stammdurchmessers von un- ten einsägen. Abbildung Y b Den Trennschnitt an der Zugseite von oben set- zen. Akkupack entfernen Hinweis Entfernen Sie bei längeren Arbeitsunterbrechungen den Akkupack aus dem Gerät und sichern Sie ihn ge- gen unbefugte Nutzung.

1. Die Taste Entriegelung Akkupack in Richtung Akku-

pack ziehen. Abbildung Z

2. Die Entriegelungstaste Akkupack drücken, um den

Akkupack zu entriegeln.

3. Den Akkupack aus dem Gerät entnehmen.

1. Den Akkupack aus dem Gerät entfernen (siehe Ka-

pitel Akkupack entfernen).

2. Das Gerät reinigen (siehe Kapitel Gerät reinigen).

Transport 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Geräts. 몇 VORSICHT Unkontrollierter Anlauf Schnittverletzungen Nehmen Sie den Akku vor dem Transport aus dem Ge- rät. Transportieren Sie das Gerät nur mit angebrachtem Kettenschutz.

1. Den Akkupack entfernen (siehe Kapitel Akkupack

2. Den Handschutz / Hebel Kettenbremse in Richtung

Führungsschiene drücken. Abbildung N Die Kettenbremse ist festgestellt.

3. Den Kettenschutz anbringen.

4. Das Gerät nur am Handgriff und mit der Führungs-

schiene nach hinten tragen.

5. Bei längeren Wegstrecken den Kettenöltank leeren.

a Den Kettenöltank-Deckel entfernen. Abbildung G b Das Kettenschmieröl in einen geeigneten Behäl- ter füllen. c Den Kettenöltank-Deckel festschrauben.

6. Beim Transport in Fahrzeugen das Gerät gegen

Rutschen und Kippen sichern. Lagerung 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie bei der Lagerung das Gewicht des Ge- räts. 몇 VORSICHT Unkontrollierter Anlauf Schnittverletzungen Nehmen Sie den Akku vor der Lagerung aus dem Ge- rät. Lagern Sie das Gerät nur mit angebrachtem Ketten- schutz.

1. Den Akkupack entfernen (siehe Kapitel Akkupack

2. Den Handschutz / Hebel Kettenbremse in Richtung

Führungsschiene drücken. Abbildung N Die Kettenbremse ist festgestellt.

3. Den Kettenschutz anbringen.

4. Den Kettenöltank leeren.

a Den Kettenöltank-Deckel entfernen. Abbildung G b Das Kettenschmieröl in einen geeigneten Behäl- ter füllen. c Den Kettenöltank-Deckel festschrauben.

5. Wird das Gerät länger als einen Monat gelagert, die

Kette einölen, um Rost zu verhindern.

6. Das Gerät an einem trockenen und gut belüfteten

Ort lagern. Von korrodierend wirkenden Stoffen wie Gartenchemikalien und Enteisungssalzen fernhal- ten. Das Gerät nicht im Freien lagern. Pflege und Wartung 몇 VORSICHT Unkontrollierter Anlauf Schnittverletzungen Nehmen Sie vor allen Arbeiten am Gerät den Akku aus dem Gerät.24 Deutsch 몇 VORSICHT Scharfe Kette Schnittverletzungen Tragen Sie bei allen Arbeiten an der Kette Schutzhand- schuhe. Gerät reinigen

1. Den Akkupack entnehmen (siehe Kapitel Akkupack

2. Die Kette mit einer Bürste von Schnittgutresten und

Schmutz befreien. Abbildung AA

3. Das Gehäuse und die Griffe mit einem weichen, tro-

ckenen Lappen reinigen.

4. Nach jeder Reinigung die Funktion der Kettenbrem-

se prüfen (siehe Kapitel Funktion der Kettenbremse prüfen). Wartungsintervalle Vor jeder Inbetriebnahme Vor jeder Inbetriebnahme sind folgende Tätigkeiten durchzuführen: Den Füllstand des Kettenöls prüfen, ggf. Kettenöl nachfüllen (siehe Kapitel Kettenöltank füllen). Die Kettenspannung prüfen (siehe Kapitel Ketten- spannung prüfen). Die Kette auf ausreichende Schärfe prüfen, ggf. die Kette ersetzen (siehe Kapitel Kette und Führungs- schiene ersetzen). Das Gerät auf Beschädigungen prüfen. Alle Bolzen, Muttern und Schrauben auf festen Sitz prüfen. Die Funktion der Kettenbremse prüfen (siehe Kapi- tel Funktion der Kettenbremse prüfen). Alle 5 Betriebsstunden Alle 5 Betriebsstunden die Funktion der Ketten- bremse prüfen (siehe Kapitel Funktion der Ketten- bremse prüfen). Wartungsarbeiten Funktion der Kettenbremse prüfen

1. Das Gerät einschalten.

2. Während das Gerät läuft, die Hand am vordenen

Griff so drehen, dass der Handschutz / Hebel Ket- tenbremse mit dem Handrücken in Richtung Füh- rungsschiene gedrückt wird. Die Kettenbremse wird festgestellt. Die Kette muss zum Stillstand kommen.

3. Den Handschutz / Hebel Kettenbremse in Richtung

Griff ziehen. Die Kette muss sich lösen. Kettenspannung einstellen

1. Den Akkupack entfernen (siehe Kapitel Akkupack

3. Mit dem Ring die Kettenspannung einstellen.

4. Die Kettenspannung prüfen.

Abbildung J Der Abstand zwischen Führungsschiene und Kette muss ca. 5,5 mm betragen.

5. Den Kettenspannknopf festdrehen.

Kette und Führungsschiene ersetzen 몇 VORSICHT Scharfe Kette Schnittverletzungen Tragen Sie bei allen Arbeiten an der Kette Schutzhand- schuhe.

1. Den Akkupack entfernen (siehe Kapitel Akkupack

2. Den Kettenspannknopf lösen und die Abdeckung

entfernen. Abbildung AD

3. Die Führungsschiene mit der Kettenspannvorrich-

tung entfernen. Abbildung AE

4. Soll die Führungsschiene ersetzt werden, die Ket-

tenspannvorrichtung entfernen. Abbildung AF

5. Die alte Kette und ggf. die Führungsschiene fachge-

6. Ggf. die Kettenspannvorrichtung auf die neue Füh-

rungsschiene montieren. Abbildung AG

7. Die neue Kette auf die Führungsschiene setzen.

Dabei die Drehrichtung der Kette beachten. Abbildung C

8. Die Kette um das Kettenrad legen und die Füh-

rungsschiene einsetzen. Abbildung D

9. Die Abdeckung aufsetzen und den Kettenspann-

knopf festdrehen. Abbildung E

10. Die Kettenspannung einstellen (siehe Kapitel Ket-

tenspannung einstellen). Hilfe bei Störungen Störungen haben oft einfache Ursachen, die Sie mit Hil- fe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kunden- dienst. Mit zunehmender Alterung wird sich die Kapazität des Akkupacks auch bei guter Pflege verringern, sodass auch im vollgeladenen Zustand nicht mehr die volle Laufzeit erreicht wird. Dies stellt keinen Mangel dar. Fehler Ursache Behebung Gerät läuft nicht an Akkupack ist leer. Akkupack aufladen. Akkupack ist defekt. Akkupack austauschen. Akkupack ist nicht richtig eingesetzt. Akkupack in die Aufnahme schieben bis er einrastet.Deutsch 25 Garantie In jedem Land gelten die von unserer zuständigen Ver- triebsgesellschaft herausgegebenen Garantiebedin- gungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Ma- terial- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden- dienststelle. (Adresse siehe Rückseite) Technische Daten Technische Änderungen vorbehalten. Vibrationswert 몇 WARNUNG Der angegebene Vibrationswert wurde mit einem Stan- dard-Testverfahren gemessen und darf zum Vergleich der Geräte verwendet werden. Der angegebene Vibrationswert darf in einer vorläufi- gen Bewertung der Belastung verwendet werden. In Abhängigkeit von der Art und Weise, wie das Gerät verwendet wird, kann die Schwingungsemission wäh- rend der momentanen Benutzung des Geräts vom an- gegebenen Gesamtwert abweichen. Geräte mit einem Hand-Arm Vibrationswert > 2,5 m/s² (siehe Kapitel Technische Daten in der Betriebsanleitung) 몇 VORSICHT ● Mehrstündige ununterbrochene Benutzung des Geräts kann zu Taubheits- gefühlen führen. ● Tragen Sie warme Handschuhe zum Schutz der Hände. ● Legen Sie regelmäßige Arbeitspausen ein. EU-Konformitätserklärung Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart so- wie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Ge- sundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Ma- schine verliert diese Erklärung ihre Gültigkeit. Produkt: Akku-Kettensäge Typ: 1.444-05x.x Einschlägige EU-Richtlinien 2014/30/EU 2006/42/EG (+2009/127/EG) 2011/65/EU 2000/14/EG (+2005/88/EG) Angewandte harmonisierte Normen EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60745-1:2009+A11:2010 EN 60745-2-13:2009+A1:2010 Angewandtes Konformitätsbewertungsverfahren 2000/14/EG und geändert durch 2005/88/EG: Anhang V Schallleistungspegel dB(A) Gemessen:102,2 Garantiert:104 Beauftragte Stelle, 0197 TÜV Rheinland LGA Products GmbH; Tillystarße 2 D – 90431 Nürnberg, Germany hat die EG-Baumusterprüfung ausgeführt, Zertifikatsnum- mer: BM XXXXXXXX 0001 Die Unterzeichnenden handeln im Auftrag und mit Voll- macht des Vorstands. Gerät stoppt während des Betriebs Der Akku ist überhitzt Die Arbeit unterbrechen und warten bis die Akkutemperatur wieder im Normalbereich liegt. Der Motor ist überhitzt Die Arbeit unterbrechen und den Motor ab- kühlen lassen. Fehler Ursache Behebung Leistungsdaten Gerät Betriebsspannung V 36 Leerlaufgeschwindigkeit der Kette m/s 21 Volumen Kettenöltank ml 190 Ermittelte Werte gemäß EN 60745-1, EN 60745-2-13 Schalldruckpegel L

dB(A) 91,2 Unsicherheit K

dB(A) 3,0 Schallleistungspegel L

dB(A) 102,2 Unsicherheit K

dB(A) 1,8 Hand-Arm-Vibrationswert vorde- rer Handgriff m/s

4,9 Unsicherheit K m/s

1,5 Maße und Gewichte Länge x Breite x Höhe mm 834 x 222 x
