BEDIENUNGSANLEITUNG KM 1394 CB BOMANN

KM1394CB_IM 27.09.163 Übersicht der Bedienelemente Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Elementi di comando • Overview of the Components Przegląd elementów obsługi • A kezelőelemek áttekintése Обзор деталей прибора • KM1394CB_IM 27.09.164 KM1394CB_IM 27.09.16 Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders gekenn- zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Allgemeine Hinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedie- nungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

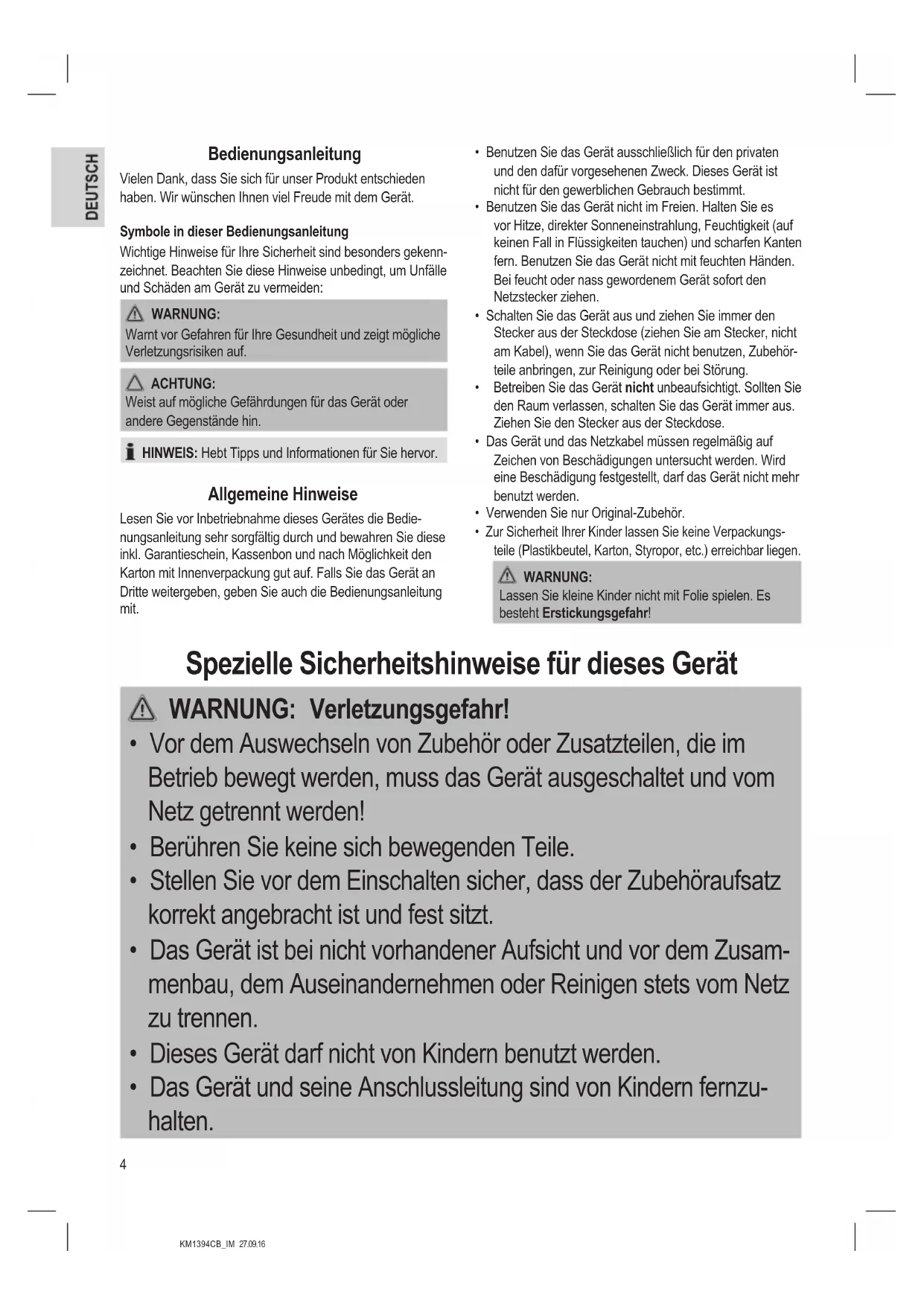

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehör- teile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Verwenden Sie nur Original-Zubehör.

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungs- teile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG: Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr! Spezielle Sicherheitshinweise für dieses Gerät WARNUNG: Verletzungsgefahr!

• Vor dem Auswechseln von Zubehör oder Zusatzteilen, die im Betrieb bewegt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden!

• Berühren Sie keine sich bewegenden Teile.

• Stellen Sie vor dem Einschalten sicher, dass der Zubehöraufsatz korrekt angebracht ist und fest sitzt.

• Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zusam- menbau, dem Auseinandernehmen oder Reinigen stets vom Netz zu trennen.

• Dieses Gerät darf nicht von Kindern benutzt werden.

• Das Gerät und seine Anschlussleitung sind von Kindern fernzu- halten.5 KM1394CB_IM 27.09.16 WARNUNG: Verletzungsgefahr!

• Kinder dürfen nicht mit dem Gerät spielen.

• Geräte können von Personen mit reduzierten physischen, sensori- schen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg- lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Wenn die Netzanschlussleitung die- ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden. ACHTUNG: Dieses Gerät ist nicht dazu bestimmt, bei der Reinigung in Wasser eingetaucht zu werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung“ dazu geben.

• Manipulieren Sie keine Sicherheitsschalter.

• Verarbeiten Sie mit der Maschine nur Lebensmittel.

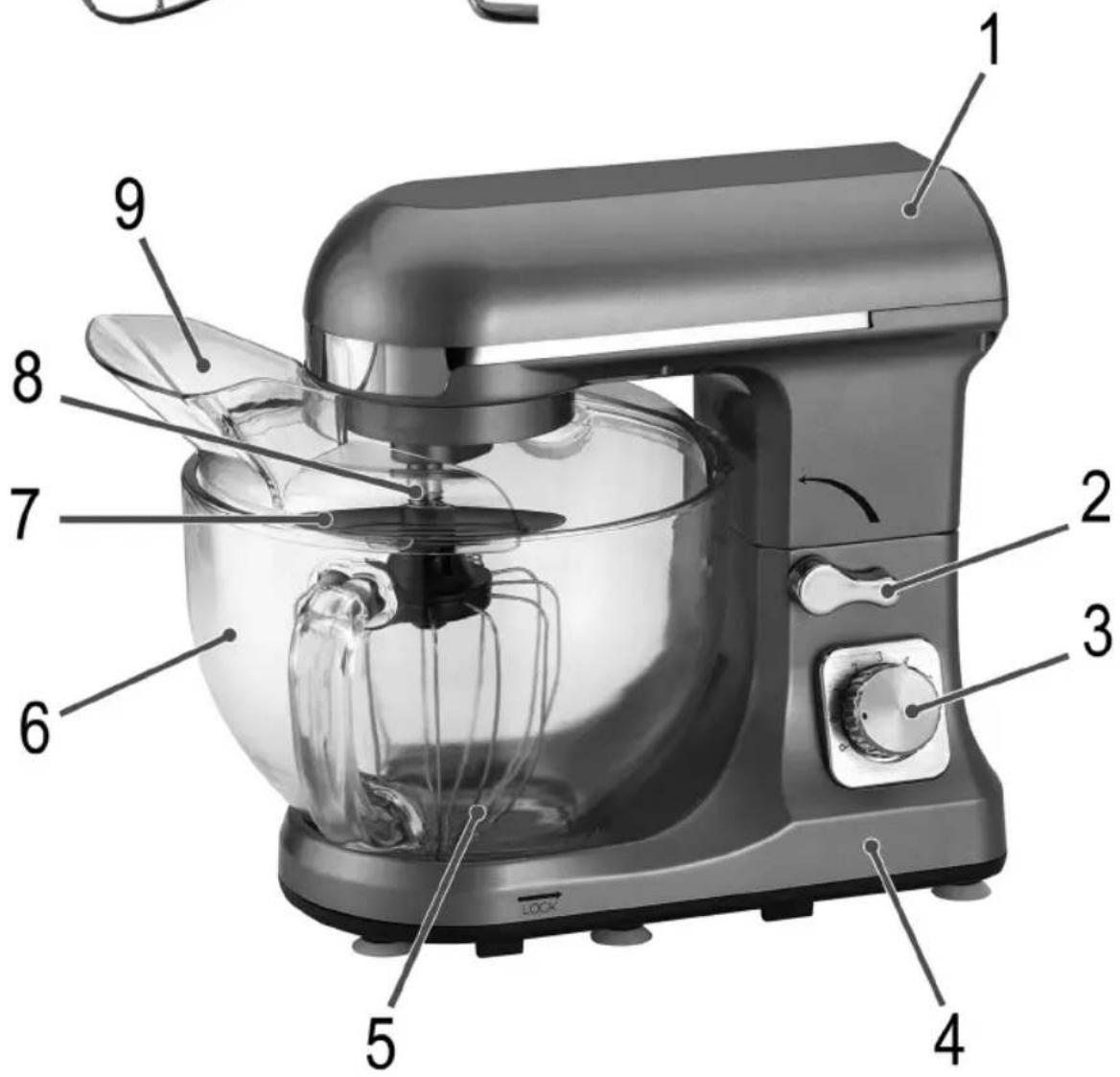

• Der Missbrauch zu anderen Zwecken kann Verletzungen zur Folge haben. Übersicht der Bedienelemente / Lieferumfang 1 Schwenkbarer Arm 2 Hebel zum Senken / Heben des Arms 3 Drehregler 4 Motorgehäuse 5 Schneebesen 6 Rührschüssel 7 Schutzscheibe 8 Antriebswelle mit Splint 9 Transparenter Spritzschutzdeckel mit Nachfüllöffnung 10 Rührhaken 11 Knethaken Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie sämtliches Verpackungsmaterial, wie

Folien, Füllmaterial, Kabelhalter und Kartonverpackung.

3. Prüfen Sie den Lieferumfang auf Vollständigkeit.

4. Sollte der Verpackungsinhalt unvollständig oder Beschä-

digungen feststellbar sein, nehmen Sie das Gerät nicht in Betrieb. Bringen Sie es umgehend zum Händler zurück. HINWEIS: Am Gerät können sich noch Staub oder Produktionsreste benden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung“ beschrieben zu säubern.6 KM1394CB_IM 27.09.16 Elektrischer Anschluss Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu nden Sie auf dem Typenschild. Bedienung

1. Öffnen des Schwenkarms: Schwenken Sie den Hebel in

Richtung und halten Sie ihn in der Position. Führen Sie den Schwenkarm von Hand in die oberste Position und lassen Sie den Hebel los.

2. Wenn Sie den Knethaken (11) oder den Rührhaken (10)

verwenden wollen, stecken Sie zuvor die Schutzscheibe auf. Sie verhindert, dass die Antriebswelle mit dem Teig in Berührung kommt. Halten Sie die Scheibe wie eine Schüssel. Stecken Sie den Knethaken (11) oder den Rührhaken (10) von unten durch die Aussparungen in der Scheibenöffnung und drehen Sie ihn mit einer viertel Umdrehung nach links fest.

3. Einsatz eines Werkzeuges:

Am oberen Ende der Werkzeuge sehen Sie eine Aussparung für die Antriebswelle und eine Ausspa- rung für den Splint. Schieben Sie das Werkzeug auf die Antriebs- welle. Drücken und drehen Sie das Werkzeug gleichzeitig im Uhrzeigersinn bis zum Anschlag, damit sich der Splint der Antriebswelle in dem Werkzeug arretiert.

4. Rührschüssel: Setzen Sie die Rührschüssel in ihre

Halterung. Drehen Sie die Schüssel in die auf dem Gehäuse angegebene Richtung „ LOCK “ bis zum Anschlag.

5. Füllen Sie Ihre Zutaten in die Rührschüssel.

6. Kontrollieren Sie, ob der Drehregler auf „0“ steht.

7. Halten Sie den Schwenkarm fest. Schwenken Sie den

Hebel in Richtung und halten Sie ihn in der Position. Senken Sie gleichzeitig den Arm langsam mit der Hand ab. Lassen die den Hebel los.

8. Halten Sie den Spritzschutzdeckel so, dass sich die

Einfüllöffnung vor Ihnen be ndet. Setzen Sie ihn dann so auf die Rührschüssel, dass sich der Schüsselrand innerhalb der drei Führungsnasen be ndet.

9. Stecken Sie den Netzstecker in eine geeignete Steck-

10. Wählen Sie eine Geschwindigkeit anhand der nachfolgen-

den Tabelle. Tabelle Teigarten und Werkzeuge Teigarten Werkzeug Stufen Mengen Max. Betriebszeit Schwere Teige (z. B. Brot- oder Mürbeteig) Knethaken 1 - 4 max. 2,3 kg 5 Minuten Mittelschwere Teige (z. B. Rührteig) Rührhaken 3 - 4 min. 500 g max. 3,0 kg

Leichte Teige (z. B. Waffel oder Crêpes-Teig, Pudding) Schneebesen 2 - 4 min. 500 g max. 3,0 kg

Eischnee Schneebesen 5 - 6 3 - 10 Eiweiß 4 - 5 Minuten HINWEIS:

• Kurzzeitbetrieb: Betreiben Sie das Gerät mit schweren Teigen nicht länger als 5 Minuten und lassen das Gerät dann 10 Minuten abkühlen.

• Stufe „P“ für Pulsbetrieb: Schalten Sie den Motor kurzzeitig auf höchste Geschwindigkeit, indem Sie den Drehregler in dieser Position festhalten. Betrieb unterbrechen WARNUNG: Verletzungsgefahr!

• Stellen Sie den Drehregler immer auf „0“, wenn Sie die Arbeit unterbrechen wollen.

• Ziehen Sie den Netzstecker, wenn Sie das Werkzeug wechseln wollen.

• Warten Sie den Stillstand des Werkzeuges ab! WARNUNG: Verletzungsgefahr!

• Sollten Sie während des Betriebs den Hebel betätigen, um den Arm hoch zu schwenken, schaltet ein Sicher- heitsschalter den Motor ab.

• Der Motor schaltet erst wieder ein, sobald Sie den Schwenkarm wieder senken und den Drehregler zuerst auf „0“ stellen, bevor Sie ihn auf die ursprüngliche Position drehen! Betrieb beenden und die Schüssel entnehmen

1. Stellen Sie nach der Arbeit den Drehregler auf „0“. Ziehen

Sie den Netzstecker.

2. Entfernen Sie den Spritzschutz, bevor Sie den Schwen-

karm heben.7 KM1394CB_IM 27.09.16

3. Schwenken Sie den Hebel in Richtung und halten Sie

ihn in der Position. Führen Sie den Schwenkarm von Hand in die oberste Position und lassen Sie den Hebel los.

4. Entnehmen Sie das Werkzeug.

5. Drehen Sie die Rührschüssel eine kurze Drehung im

Uhrzeigersinn, um sie zu entnehmen.

6. Den fertigen Teig können Sie mit Hilfe eines Spachtels

lösen und aus der Rührschüssel herausnehmen.

7. Reinigen Sie die verwendeten Teile wie unter „Reinigung“

beschrieben. Rezeptvorschläge Rührteig (Grundrezept) Stufe 3 - 4 Zutaten: 250 g weiche Butter oder Margarine, 250 g Zucker, 1 Pck. Vanillezucker oder 1 Btl. Citro-Back, 1 Pr. Salz, 4 Eier, 500 g Weizenmehl, 1 Pck. Backpulver, ca. ⅛ Liter Milch. Zubereitung: Weizenmehl mit den restlichen Zutaten in die Rührschüssel geben, mit dem Rührhaken 30 Sekunden auf Stufe 2, dann ca. 3 Minuten auf Stufe 3 rühren. Form fetten oder mit Backpapier auslegen, Teig einfüllen und Backen. Bevor das Gebäck aus dem Ofen genommen wird, eine Garprobe machen: Mit einem spitzen Holzstäbchen in die Mitte des Gebäcks stechen. Wenn kein Teig daran hängen bleibt, ist der Kuchen gar. Kuchen auf einen Kuchenrost stürzen und auskühlen lassen. Herkömmlicher Herd: Einschubhöhe: 2 Beheizung: E-Herd Ober- und Unterhitze

175 - 200 °C, G-Herd: Stufe 2 - 3

Backzeit: 50 - 60 Minuten Dieses Rezept können Sie je nach Geschmack, z. B. mit 100 g Rosinen oder 100 g Nüsse oder 100 g geriebene Schokolade verändern. Weiterhin sind Ihrer Phantasie keine Grenzen gesetzt. Leinsamenbrötchen Stufe 1 - 2 Zutaten:

500 - 550 g Weizenmehl, 50 g Leinsamen, ⅜ Liter Wasser,

1 Würfel Hefe (40 g), 100 g Magerquark, gut abgetropft, 1 TL Salz. Zum Bestreichen: 2 EL Wasser Zubereitung: Leinsamen in ⅛ Liter lauwarmem Wasser einweichen. Das restliche lauwarme Wasser (¼ Liter) in die Rührschüssel geben, Hefe hinein bröckeln, Quark zugeben und mit dem Knethaken auf Stufe 1 gut verrühren. Die Hefe muss vollstän- dig aufgelöst sein. Mehl mit den eingeweichten Leinsamen und Salz in die Rührschüssel geben. Auf Stufe 1 durchkne- ten, dann auf Stufe 2 schalten und 3 - 5 Minuten weiterkneten. Teig abdecken, 45 - 60 Minuten an einem warmen Ort gehen lassen. Noch einmal durchkneten, aus der Schüssel nehmen und daraus 16 Brötchen formen. Backblech mit nassem Backpapier auslegen. Brötchen darauf setzen, 15 Minuten gehen lassen, mit lauwarmem Wasser bestreichen und backen. Herkömmlicher Herd: Einschubhöhe: 2 Beheizung: E-Herd: Ober- und Unterhitze

200 - 220 °C (5 Minuten vorheizen),

G-Herd Stufe 2 - 3 Backzeit: 30 - 40 Minuten Schokoladencreme Stufe 4 - 5 Zutaten: 200 ml süße Sahne, 150 g Halbbitter-Kuvertüre, 3 Eier,

50 - 60 g Zucker, 1 Pr. Salz, 1 Pck. Vanillezucker, 1 EL Cognac

oder Rum, Schoko-Blätter. Zubereitung: Sahne in der Rührschüssel mit dem Schneebesen steif schlagen, aus der Schüssel nehmen und kühl stellen. Kuvertüre nach Packungsanleitung schmelzen oder in der Mikrowelle bei 600 W 3 Minuten erhitzen. In der Zwischenzeit Eier, Zucker, Vanillezucker, Cognac oder Rum und Salz in der Rührschüssel mit dem Schneebesen auf Stufe 4 schaumig schlagen. Die aufgelöste Kuvertüre zugeben und auf Stufe

4 - 5 gleichmäßig einrühren. Von der geschlagenen Sahne

etwas zum Garnieren zurücklassen. Die restliche Sahne auf die cremige Masse geben und mit der Puls-Funktion (Stufe „P“) kurz einrühren. Die Schokoladencreme garnieren und gut gekühlt servieren. Reinigung WARNUNG:

• Ziehen Sie vor der Reinigung immer den Netzstecker.

• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Das könnte zu einem elektrischen Schlag oder Brand führen.8 KM1394CB_IM 27.09.16 ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel. Motorgehäuse Zur äußeren Reinigung des Gehäuses benutzen Sie nur ein feuchtes Spültuch mit ein wenig Handspülmittel. Rührschüssel, Knet- und Rührwerkzeuge ACHTUNG: Die Bauteile sind nicht zur Reinigung in der Spülmaschine geeignet. Unter Einwirkung von Hitze und scharfen Reini- gern könnten sie sich verziehen oder verfärben.

• Bauteile, die mit Lebensmitteln in Berührung gekommen sind, können Sie in einem Spülbad reinigen.

• Lassen Sie die Teile gut trocknen, bevor Sie das Gerät wieder montieren. Störungsbehebung Störung Mögliche Ursache Abhilfe Das Gerät lässt sich nicht einschalten oder unterbricht den Betrieb. Das Gerät hat keine Stromversorgung. Überprüfen Sie die Steckdose mit einem anderen Gerät. Setzen Sie den Netzstecker richtig ein. Kontrollieren Sie die Haussicherung. Der Schwenkarm ist nicht in der untersten Position eingerastet. Ein Sicherheitsschalter verhindert den Betrieb. Drücken Sie den Hebel und gleichzeitig auf den Schwenkarm, bis dieser einrastet. Das Gerät ist zu heiß. Der Überhitzungsschutz ist aktiviert. Lassen Sie das Gerät abkühlen. Das Gerät ist defekt. Wenden Sie sich an unseren Service oder an einen Fachmann. Technische Daten Modell: ...................................................................KM 1394 CB Spannungsversorgung: .........................220 - 240 V~, 50 / 60 Hz Leistungsaufnahme:...................................................... 1000 W Schutzklasse: .......................................................................... Nettogewicht: ...........................................................ca. 5,60 kg Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten. Hinweis zur Richtlinienkonformität Hiermit erklärt der Hersteller, dass sich das Gerät KM 1394 CB in Übereinstimmung mit den folgenden Anforderungen bendet:

• Europäische Niederspannungsrichtlinie 2014 / 35 / EU

• EU-Richtlinie für elektromagnetische Verträglichkeit 2014 / 30 / EU

• Ökodesign Richtlinie 2009 / 125 / EG

• RoHS-Richtlinie 2011 / 65 / EU Garantie Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewäh- ren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Mo- nate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der

Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Bendet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkennbar-

keit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwer- tigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, un- sachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausge- schlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche9 KM1394CB_IM 27.09.16 ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht

verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 06 2012 Garantieabwicklung 24 Stunden am Tag, 7 Tage in der Woche Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung. www.sli24.de Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation. Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen. Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner. So einfach kann Service sein!

3. Ab zur Post damit

Fertig, so einfach geht es! Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können. Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:
