Produkttyp	Winkelschleifer (Schleifmaschine)
Marke	Bort
Modell	BWS901N
Nennleistung	900 W
Versorgungsspannung	230 V ~ 50 Hz
Max. Scheibendurchmesser	125 mm
Leerlaufdrehzahl	11 000 U/min
Spindelgewinde	M14
Gewicht	2,0 kg
Abmessungen (L × B × H)	350 × 120 × 100 mm
Schalldruckpegel (LpA)	86,3 dB(A)
Schallleistungspegel (LWA)	99,3 dB(A)
Vibration (Hand-Arm)	1,99 m/s²
Schutzklasse	Doppelisolierung (Klasse II)
Hauptfunktionen	Schleifen, Trennen, Entgraten, Bürsten, Polieren
Sicherheit	Spindelarretierung, Zusatzhandgriff, Handschutz, Ein-/Ausschalter mit Verriegelung
Wartung und Reinigung	Mit einem weichen, feuchten Tuch reinigen; keine zusätzliche Schmierung; keine Lösungsmittel verwenden
Ersatzteile und Reparierbarkeit	Wenden Sie sich an den örtlichen SBM Group Händler für Ersatzteile
Im Lieferumfang enthalten	Spannflansch, Schlüssel, Zusatzhandgriff, Handschutz, Montageflansch
Garantie	2 Jahre (gemäß geltender Gesetzgebung)

Häufig gestellte Fragen - BWS901N Bort

Wie wechsle ich die Schleifscheibe am Bort BWS901N?

Trennen Sie das Gerät vom Netz. Drücken Sie den Spindelarretierungsknopf (4), um die Spindel (1) zu blockieren. Verwenden Sie den Schlüssel (3), um den Spannflansch (2) zu lösen. Ersetzen Sie die Scheibe und ziehen Sie den Flansch wieder fest. Lassen Sie den Arretierungsknopf los.

Welchen Scheibendurchmesser kann ich mit diesem Schleifer verwenden?

Der maximal empfohlene Durchmesser beträgt 125 mm. Verwenden Sie niemals Scheiben mit größerem Durchmesser. Die Scheibenbohrung muss genau zum Montageflansch (7) passen – verwenden Sie keine Reduzierstücke oder Adapter.

Kann ich den BWS901N zum Schneiden von Metall verwenden?

Ja, dieses Werkzeug ermöglicht das Trennen von Metallteilen im Trockenschnitt. Verwenden Sie eine geeignete Trennscheibe. Achten Sie darauf, das Werkzeug fest zu halten und keinen übermäßigen Druck auszuüben, um ein Blockieren der Scheibe zu vermeiden.

Wie reinige und pflege ich den Winkelschleifer?

Trennen Sie das Gerät vom Netz. Reinigen Sie das Gehäuse mit einem weichen Tuch, das leicht mit Seifenwasser angefeuchtet ist. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol oder Ammoniak. Stellen Sie sicher, dass die Lüftungsschlitze staubfrei sind. Keine zusätzliche Schmierung erforderlich.

Was tun, wenn das Werkzeug nicht mehr startet?

Überprüfen Sie zuerst, ob die Steckdose funktioniert und das Kabel nicht beschädigt ist. Stellen Sie sicher, dass der Ein-/Ausschalter (8) auf ON steht. Wenn das Problem weiterhin besteht, wenden Sie sich für eine Reparatur an Ihren örtlichen SBM Group Händler.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie immer eine Schutzbrille und Schutzhandschuhe, einen Gehörschutz und festes Schuhwerk. Verwenden Sie den Zusatzhandgriff (5) und den Handschutz (6). Trennen Sie das Werkzeug vor allen Einstellungen vom Netz. Arbeiten Sie nicht an Materialien, die Asbest enthalten.

Ist der BWS901N für den Außeneinsatz geeignet?

Ja, sofern das Werkzeug über einen Fehlerstromschutzschalter (FI) mit maximal 30 mA angeschlossen wird. Verwenden Sie ein spezielles Außenverlängerungskabel mit einer spritzwassergeschützten Steckdose.

Wie vermeide ich übermäßige Vibrationen?

Verwenden Sie Scheiben in gutem Zustand und korrekt ausgewuchtet. Ziehen Sie den Spannflansch fest. Wenn anormale Vibrationen anhalten, stoppen Sie das Werkzeug und überprüfen Sie das Zubehör. Der gemessene Vibrationspegel beträgt 1,99 m/s².

Wo finde ich Originalzubehör?

Originalzubehör von SBM Group ist bei Ihrem örtlichen SBM Group Händler erhältlich. Beachten Sie bei Fremdzubehör die Anweisungen des Herstellers und stellen Sie sicher, dass die zulässige Drehzahl mindestens der des Werkzeugs (11.000 U/min) entspricht.

Wie lagere ich das Werkzeug nach dem Gebrauch?

Schalten Sie nach dem Gebrauch den Motor aus und warten Sie den vollständigen Stillstand aller beweglichen Teile ab. Stoppen Sie die Scheibe nicht durch seitlichen Druck. Lagern Sie das Werkzeug an einem trockenen, staubfreien und stoßgeschützten Ort.

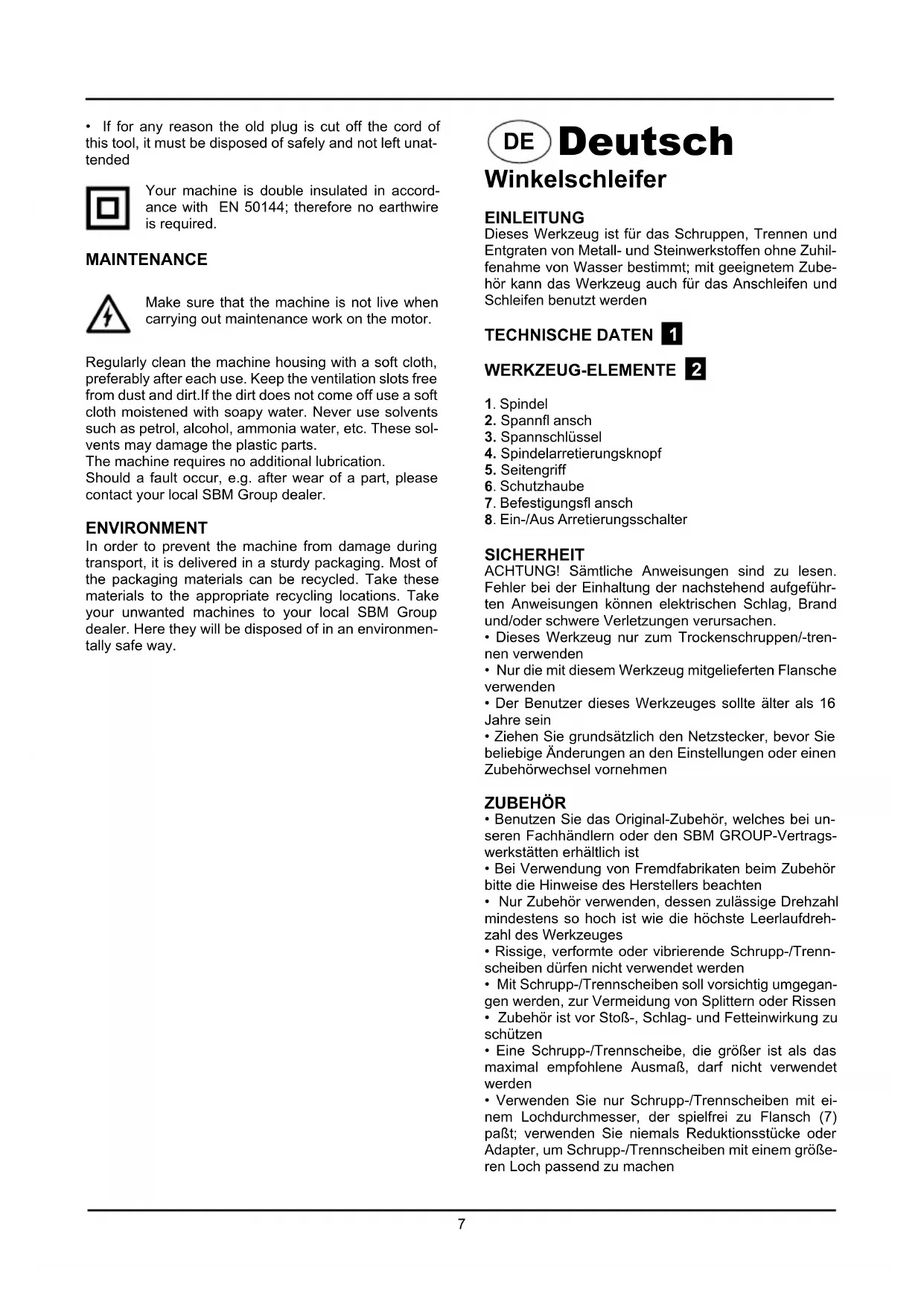

BEDIENUNGSANLEITUNG BWS901N Bort

DE Bedienungsanleitung 7

FR Mode d'emploi 9

Dieses Werkzeug ist für das Schruppen, Trennen und Entgraten von Metall- und Steinwerkstoffen ohne Zuhilfenahme von Wasser bestimmt; mit geeignetem Zubehör kann das Werkzeug auch für das Anschleifen und Schleifen benutzt werden

TECHNISCHE DATEN 1

WERKZEUG-ELEMENTE 2

1. Spindel
2. Spannfl ansch
3. Spannschlüssel
4. Spindelarretierungsknopf
5. Seitengriff
6. Schutzhaube
7. Befestigungsfl ansch
8. Ein-/Aus Arretierungsschalter

SICHERHEIT

ACHTUNG! Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

• Dieses Werkzeug nur zum Trockenschruppen/-trennen verwenden
• Nur die mit diesem Werkzeug mitgelieferten Flansche verwenden
• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre sein
• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehörwechsel vornehmen

ZUBEHÖR

• Benutzen Sie das Original-Zubehör, welches bei unseren Fachhändlern oder den SBM GROUP-Vertragswerkstätten erhältlich ist
• Bei Verwendung von Fremdfabrikaten beim Zubehör bitte die Hinweise des Herstellers beachten
• Nur Zubehör verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges
• Rissige, verformte oder vibrierende Schrupp-/Trennscheiben dürfen nicht verwendet werden
• Mit Schrupp-/Trennscheiben soll vorsichtig umgegan-gen werden, zur Vermeidung von Splittern oder Rissen
• Zubehör ist vor Stoß-, Schlag- und Fetteinwirkung zu schützen
• Eine Schrupp-/Trennscheibe, die größer ist als das maximal empfohlene Ausmaß, darf nicht verwendet werden
• Verwenden Sie nur Schrupp-/Trennscheiben mit einem Lochdurchmesser, der spielfrei zu Flansch (7) paßt; verwenden Sie niemals Reduktionsstücke oder Adapter, um Schrupp-/Trennscheiben mit einem größeren Loch passend zu machen

- Verwenden Sie niemals Schrupp-/Trennscheiben mit einem Loch, dessen Gewindelänge nicht mindestens der Länge der Gewindespindel des Werkzeuges entspricht

- Verwenden Sie niemals Zubehör mit geschlossenem Gewinde unter einer Größe von M14 x 21 mm

ANWENDUNG IM FREIEN

• Das Werkzeug über einen Fehlerstrom- (FI) Schutzschalter mit einem Auslösestrom von 30 mA Max. anschließen
• Nur ein Verlängerungskabel benutzen, das für die Anwendung im Freien vorgesehen und mit einer spritzwassergeschützten Anschlußstelle versehen ist

VOR DER ANWENDUNG

• Vor der erstmaligen Anwendung des Werkzeuges wird die Einholung praktischer Informationen empfohlen
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserregend)

- Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können (manche Stäube gelten als krebserregend); tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung

• Auf versteckte Elektrokabel oder Gas- und Wasserleitungen achten; den Arbeitsbereich prüfen, beispielsweise mit einem Metalldetektor
• Beim Nutenfräsen muß vorsichtig vorgegangen werden, insbesondere in tragenden Wänden (Langlöcher in tragenden Wänden sind Gegenstand landesspezifischer Vorschriften; diese Vorschriften sind unter allen Umständen einzuhalten)
• Das Werkstück einspannen, falls es nicht aufgrund seines Eigengewichtes in der Ruhelage verharrt
• Das Werkzeug darf nicht in einen Schraubstock gespannt werden
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel völlig abgerollt ist und eine Kapazität von 16 A hat
• Schutzbrille und -handschuhe, Gehörschutz und Sicherheitsschuhe tragen; gegebenenfalls auch eine Schürze tragen
• Stets Seitengriff (5) und Schutzhaube (6) anbringen; das Werkzeug nie ohne sie benutzen
• Beim Anschließen sicherstellen, daß das Werkzeug ausgeschaltet ist

WÄHREND DER ANWENDUNG

• Das Kabel stets von umlaufenden Teilen des Werkzeuges fernhalten; das Kabel nach hinten – vom Werkzeug weg - halten
• Wenn das Kabel bei der Arbeit beschädigt oder durchtrennt wird, das Kabel nicht berühren, sondern den Netzstecker sofort ziehen; das Werkzeug niemals mit beschädigtem Kabel benutzen
• Spindelarretierungsknopf (4) nur dann drücken, wenn Spindel (1) stillsteht
• Hände von umlaufendem Zubehör fernhalten
• Beim Schleifen von Metall entstehen Funken; halten Sie andere Personen sowie brennbare Materialien von Ihrem Arbeitsbereich fern
• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker ziehen

• Falls die Schruppscheibe blockiert ist und dies zu ruckartigen Kräften am Werkzeug führt, ist das Werkzeug sofort auszuschalten
• Bei Unterbrechung der Stromversorgung oder versehentlichem Ziehen des Netzsteckers ist der Ein/Aus-Schalter (8) sofort zu entriegeln und in die AUS-Stellung zu bringen, um unkontrolliertes Wiederanlaufen zu verhindern
• Nicht soviel Druck auf das Werkzeug ausüben, daß eszum Stillstand kommt

NACH DER ANWENDUNG

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte dieses ausgeschaltet werden und sollten die sich bewegenden Teile vollkommen zum Stillstand gekommen sein
• Zubehör darf nach dem Ausschalten des Antriebes nicht durch seitliches Gegendrücken gebremst werden

Die Maschine ist nach EN50144 doppelisoliert; daher ist Erdung nicht erforderlich.

WARTUNG

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausführen müssen.

Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lüfterschlitze frei von Staub und Schmutz. Entfernen Sie hartnäckigen Schmutz mit einem weichen Tuch, angefeuchtet mit Seifen wasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigen die Kunststoffteile.

Die Maschine braucht keine zusätzliche Schmierung. Wenden Sie sich in Störungsfällen, z.B. durch Verschleiß eines Teils, an Ihren örtlichen SBM Group-Vertragshändler.

UMWELT

Um Transportschäden zu verhinderen, wird die Maschine in einer soliden Verpackung geliefert. Die Verpackung besteht weitgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung. Bringen Sie bei Ersatz die alten Maschinen zu Ihren örtlichen SBM Group-Vertagshändler. Er wird sich um eine umweltfreundliche Verarbeitung ihrer alten Maschine bemühen.

FR Français

Meuleuse d'angle

INTRODUCTION

DE KONFORMITÄTSERKLÄRUNG CE

Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, gemäß den Bestimmungen der Richtlinien 73/23/EG, 89/336/EG, 98/37/EG.

GERÄUSCH/VIBRATION Gemessen gemäß EN60745 beträgt der Schalldruckpegel dieses Gerätes 86.3 dB(A) und der Schalleistungspegel 99.3 dB(A) (Standard-abweichung: 3 dB), und die Vibration 1.99 m/s² (Hand-Arm Methode).

DE HINWEISE ZUM UMWELTSCHUTZ

Alt-Elektrogeräte sind Wertstoffe, sie gehören daher nicht in den Hausmüll!

Wir möchten Sie daher bitten, uns mit Ihrem aktiven Beitrag bei der Ressourcenschonung und beim Umweltschutz zu unterstützen und dieses Gerät bei den-falls vorhandeneingerichteten Rücknahmestellen abzugeben.
