BWS901N - Daráló Bort - Ingyenes használati útmutató

Terméktípus	Sarokcsiszoló (daráló)
Márka	Bort
Modell	BWS901N
Névleges teljesítmény	900 W
Tápfeszültség	230 V ~ 50 Hz
Maximális tárcsaátmérő	125 mm
Üresjárati fordulatszám	11 000 ford/perc
Orsómenet	M14
Súly	2,0 kg
Méretek (H × Sz × M)	350 × 120 × 100 mm
Hangnyomásszint (LpA)	86,3 dB(A)
Hangteljesítményszint (LWA)	99,3 dB(A)
Rezgés (kéz-kar)	1,99 m/s²
Védelmi osztály	Dupla szigetelés (II. osztály)
Fő funkciók	Köszörülés, vágás, sorjázás, kefézés, csiszolás
Biztonság	Tengelyzáró gomb, kiegészítő fogantyú, kézvédő, reteszelő kapcsoló
Karbantartás és tisztítás	Puha, nedves ruhával tisztítható; nincs szükség további kenésre; ne használjon oldószereket
Alkatrészek és javíthatóság	Forduljon a helyi SBM Group forgalmazóhoz a pótalkatrészekért
Tartozékok	Szorítóperem, kulcs, kiegészítő fogantyú, kézvédő, felszerelőperem
Garancia	2 év (a hatályos jogszabályok szerint)

Gyakran ismételt kérdések - BWS901N Bort

Hogyan cseréljem ki a csiszolótárcsát a Bort BWS901N-en?

Húzza ki a szerszámot. Nyomja meg a tengelyzáró gombot (4) a tengely (1) rögzítéséhez. Használja a kulcsot (3) a szorítóperem (2) kicsavarásához. Cserélje ki a tárcsát, majd csavarja vissza a peremet. Engedje el a zárógombot.

Milyen tárcsaátmérőt használhatok ezzel a darálóval?

Az ajánlott maximális átmérő 125 mm. Soha ne használjon ennél nagyobb átmérőjű tárcsát. A tárcsa furatának pontosan illeszkednie kell a felszerelőperemhez (7) – ne használjon redukciókat vagy adaptereket.

Használhatom a BWS901N-t fém vágására?

Igen, ez a szerszám lehetővé teszi fém alkatrészek száraz vágását. Használjon megfelelő vágótárcsát. Ügyeljen arra, hogy a szerszámot szorosan tartsa, és ne gyakoroljon túlzott nyomást a tárcsa beszorulásának elkerülése érdekében.

Hogyan tisztítsam és karbantartsam a csiszolót?

Húzza ki a készüléket. Tisztítsa meg a házat egy enyhén szappanos vízzel megnedvesített puha ruhával. Ne használjon oldószereket, mint benzin, alkohol vagy ammónia. Győződjön meg arról, hogy a szellőzőrések pormentesek. Nincs szükség további kenésre.

Mit tegyek, ha a szerszám nem indul el?

Először ellenőrizze, hogy a hálózati csatlakozó működik-e, és a kábel nem sérült. Győződjön meg arról, hogy a be/ki kapcsoló (8) BE állásban van. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a helyi SBM Group forgalmazóval a javítás érdekében.

Milyen biztonsági óvintézkedéseket kell betartanom?

Mindig viseljen védőszemüveget és védőkesztyűt, zajvédő fejhallgatót és erős cipőt. Használja a kiegészítő fogantyút (5) és a kézvédőt (6). Húzza ki a szerszámot minden beállítás előtt. Ne dolgozzon azbesztet tartalmazó anyagokon.

A BWS901N alkalmas kültéri használatra?

Igen, feltéve, hogy a szerszámot egy legfeljebb 30 mA-es áram-védőkapcsolón (FI) keresztül csatlakoztatja. Használjon speciális, kültéri hosszabbító kábelt fröccsenő víz ellen védett csatlakozóval.

Hogyan kerülhetem el a túlzott rezgéseket?

Használjon jó állapotú és megfelelően kiegyensúlyozott tárcsákat. Szorosan húzza meg a szorítóperemet. Ha rendellenes rezgések továbbra is fennállnak, állítsa le a szerszámot, és ellenőrizze a tartozékot. A mért rezgésszint 1,99 m/s².

Hol találok eredeti tartozékokat?

Az eredeti SBM Group tartozékok a helyi SBM Group kereskedőnél kaphatók. Harmadik féltől származó tartozékok esetén kövesse a gyártó utasításait, és győződjön meg arról, hogy a megengedett fordulatszám legalább akkora, mint a szerszámé (11 000 ford/perc).

Hogyan tároljam a szerszámot használat után?

Használat után kapcsolja ki a motort, és várja meg, amíg minden mozgó alkatrész teljesen leáll. Ne állítsa meg a tárcsát oldalirányú erővel. Tárolja a szerszámot száraz, portól és ütésektől védett helyen.

HASZNÁLATI ÚTMUTATÓ BWS901N Bort

HU Használati utasítás 22

RO Manual de utilizare 24

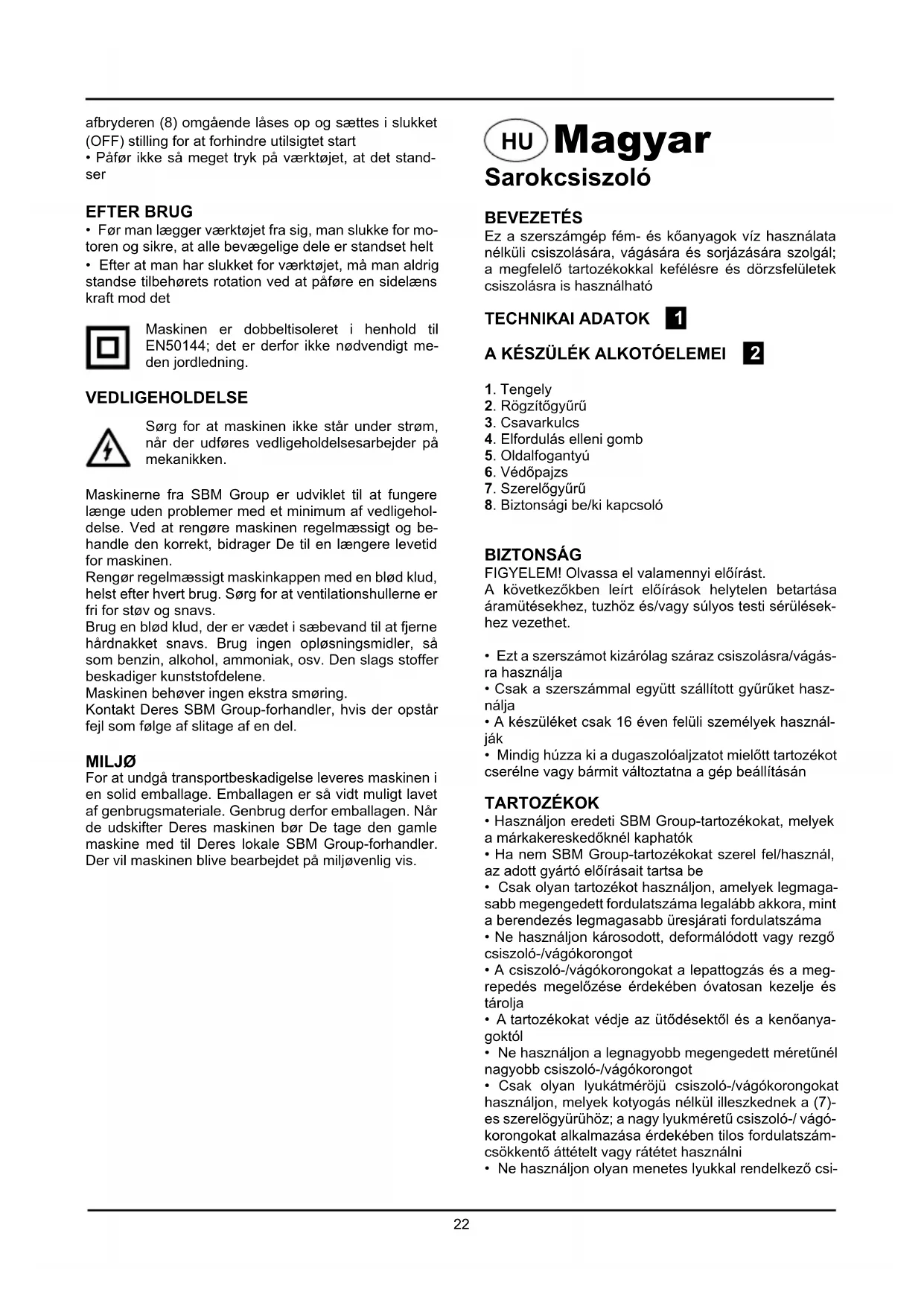

HU Magyar Sarokcsiszoló

BEVEZETÉS

Ez a szerszámgép fém- és kőanyagok víz használata nélküli csiszolására, vágására és sorjázására szolgál; a megfelelő tartozékokkal kefélésre és dörzsfelületek csiszolásra is használható

TECHNIKAI ADATOK 1

A KÉSZÜLÉK ALKOTÓELEMEI 2

1. Tengely
2. Rögzítőgyűrű
3. Csavarkulcs
4. Elfordulás elleni gomb
5. Oldalfogantyú
6. Védőpajzs
7. Szerelőgyűrű
8. Biztonsági be/ki kapcsoló

BIZTONSÁG

FIGYELEM! Olvassa el valamennyi előírást.

A következőkben leírt előírások helytelen betartása áramütésekhez, tuzhöz és/vagy súlyos testi sérülések-hez vezethet.

• Ezt a szerszámot kizárólag száraz csiszolásra/vágásra használja
• Csak a szerszámmal együtt szállított gyűrűket használja
• A készüléket csak 16 éven felüli személyek használják
• Mindig húzza ki a dugaszolóaljzatot mielőtt tartozékot cserélne vagy bármit változtatna a gép beállításán

TARTOZÉKOK

• Használjon eredeti SBM Group-tartozékokat, melyek a márkakereskedőknél kaphatók
• Ha nem SBM Group-tartozékokat szerel fel/használ, az adott gyártó előírásait tartsa be
• Csak olyan tartozékot használjon, amelyek legmagasabb megengedett fordulatszáma legalább akkora, mint a berendezés legmagasabb üresjárati fordulatszáma
• Ne használjon károsodott, deformálódott vagy rezgő csiszoló-/vágókorongot
• A csiszoló-/vágókorongokat a lepattogzás és a megrepedés megelőzése érdekében óvatosan kezelje és tárolja
• A tartozékokat védje az ütődésektől és a kenőanyagoktól
• Ne használjon a legnagyobb megengedett méretűnél nagyobb csiszoló-/vágókorongot
• Csak olyan lyukátmérőjü csiszoló-/vágókorongokat használjon, melyek kotyogás nélkül illeszkednek a (7)-es szerelögyűrűhöz; a nagy lyukméretű csiszoló-/ vágókorongokat alkalmazása érdekében tilos fordulatszámcökkentő áttételt vagy rátétet használni
• Ne használjon olyan menetes lyukkal rendelkező csi-

szoló- vagy vágókorongot, melynek menete nem elég hosszú a szerszám tengelyhosszának befogadásához

- Tilos olyan tartozékot használni, melynek zárt menetes lyukmérete kisebb mint M14 x 21 mm

KÜLTÉRI HASZNÁLAT

- A szerszámgépet rövidzárlati (FI) áramkör-megszakítón keresztül csatlakoztassa, melynek kioldóárama maximum 30 mA

- Csakis kültéri használatra gyártott hosszabbítókábelt használjon, mely freccsenő víz ellen védett dugaszoló-aljzattal rendelkezik

HASZNÁLAT ELÖTT

• A szerszámgép legelső alkalommal történő használa-ta előtt ajánlott gyakorlati tájékoztatást kérni
• Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat (az azbesztnek rákkeltő hatása van)
• Hozza meg a szükséges védőintézkedéseket, ha a munkák során egészségkárosító hatású, éghető vagy robbanékony porok keletkezhetnek (egyes porfajták rákkeltő hatásúak); viseljen porvédő álarcot és használjon, ha hozzá lehet csatlakoztatni a berendezéshez, egy por-/forgácselszívó berendezést
• Bánjon óvatosan a rejtett elektromos vezetékekkel vagy gáz- és vízcsövekkel; a munkaterületet ellenőrizze például fémdetektorral
• Hornyok vésésekor legyen óvatos, különösen tartófalak esetében (a teherhordó falakba véshető résekre országról országra változó előírások érvényesek; ezeket az előírásokat minden helyzetben feltétlenül be kell tartani)
• Ha a munkadarabot nem tartja a helyén saját súlya, rögzítse azt
• A szerszámgépet tilos satuba fogni
• Használjon teljesen letekert és biztonságos hosszabbítókábelt, 16 A-és teljesítménnyel
• Viseljen védőszemüveget és -kesztyűt, zaj elleni fülvédőt és kemény cipőt; szükség esetén vegyen fel kötényt is
• Mindig szerelje fel az (5)-es oldalfogantyút és az (6)-es védőpajzso; a szerszámgépet soha se használja ezek nélkül
• Mielőtt a gépet dugaszolóaljzatba csatlakoztatná, gondoskodjon arról, hogy az ki legyen kapcsolva

HASZNÁLAT KÖZBEN

• A gép mozgó részeitől mindig tartsa távol az elektromos kábelt; terelje a tápkábelt a gép hátulja felé, a géptől elfelé
• Ha munka közben az elektromos kábel megsérül vagy átvágja, ne nyúljon a kábelhez, hanem azonnal húzza ki a dugaszolóaljzatból; tilos a gépet sérült elektromos kábellel használni
• Csak akkor nyomja meg a (4) jelü, elfordulás elleni gombot, amikor az (1) jelü tengely mozdulatlanul áll
• Kezét tartsa távol a forgó tartozékoktól
• Fémek csiszolása közben szikrák keletkeznek; tartson távol a munkaterülettől minden más személyt és a gyúlékony anyagokat
• Elektromos vagy mechanikus működési hiba esetén azonnal kapcsolja ki a gépet és húzza ki a dugaszoló-aljzatból
• Ha a vágókorong elakad, és emiatt rángat a szer-

szám, azonnal kapcsolja ki

• Ha áramszünet következik be, vagy ha a dugós csatlakozót véletlenül kihúzza, a gép akaratlan újraindításának megelőzésére azonnal oldja fel a be/ki kapcsoló (8) zárolását, és állítsa a kapcsolót a KI állásba
• Soha ne fejtsen ki akkora nyomást a gépre, hogy az megálljon

A HASZNÁLATOT KÖVETÖEN

• Mielőtt leteszi a gépet, kapcsolja ki a motort és bizonyosodjon meg arról, hogy minden mozgó alkatrész teljesen megállt
• Miután kikapcsolta a készüléket, a tartozék forgását sose annak síkjára merőleges erővel állítsa meg

A készülék az EN50144 rendelkezéssel összhangban duplán szigetelt, emiatt földelésre nincs szükség.

KARBANTARTÁS

Győződjön meg róla, hogy a készülék nincs áram, alatt amikor a motoron karbantartási munkát végez.

A SBM Group készülékeket hosszú élettartamra és minimális karbantartási igénnyel tervezték. A folyamatos, kielégítő működés a rendszeres ápoláson és tisztításon múlik.

Rendszeresen, lehetőleg minden használat után puha ronggyal tisztítsa le a készülék házát. A szellőzőnyilásokat óvja portól és szennyeződéstől. Használjon szappanos vízzel megnedvesített puha rongyot, ha a szenynyeződést nem lehet eltávolítani. Soha ne használjon oldószereket pl. petróleumot, alkoholt, ammóniás vizet stb. Az oldószerek károsíthatják a műanyag részeket.

A készülék nem igényel kiegészítő kenést.

Ha meghibásodást észlel, keresse fel helyi SBM Group viszonteladóját.

KÖRNYEZETVÉDELEM

A szállításból eredő lehetséges károk csökkentésére a gépet erős csomagolásban szállítják. A csomagolás nagyrészt újra felhasználható anyagból készült. Használja ki tehát a csomagolás újrahasznosításának lehetőségét. A már felesleges készülékeket vigye el a helyi SBM Group viszonteladóhoz. Itt biztosított környezetbarát ártalmatlanításuk.

Română

Polizor unghiular

INTRODUCERE

Teljes felelősségünk tudatában kijelentjük, hogy jelen termék a következő szabványoknak vagy kötelező hatósági előírásoknak megfelel: EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, a 73/23/EWG, 89/336/EWG, 98/37/EWG előírásoknak megfelelően.

ZAJ/REZGÉS Az EN60745 alapján végzett mérések szerint ezen készülék hangnyomás szintje 86.3 dB(A) a hangteljesltmény szintje 99.3 dB(A) (normál eltérés: 3 dB), a kézre ható rezgésszám 1.99 m/s².

RO DECLARATIE DE CONFORMITATE CE

A kiselejtezett elektromos készülékek értékes nyersanyagokat tartalmaznak, és erre fi gyellemmel nem tartoznak a háztartási hulladék körébe! A gyártómű minden felhasználót arra kér, hogy a maga részéről is tegyen meg mindent a költségkímélés és környezetvédelem érdekében, és a kiselejtezett készüléket adja át az erre a célra kialakított visszavételi helyen, amennyiben van ilyen a környéken.

RO INDICATII PENTRU PROTECTIA MEDIULUI ÎNCONJURATOR

HU Változtatás jogát fenntartjuk
