BWS901N - Murskain Bort - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kulmahiomakone (hiomakone)
Merkki	Bort
Malli	BWS901N
Nimellisteho	900 W
Syöttöjännite	230 V ~ 50 Hz
Maksimi laikan halkaisija	125 mm
Tyhjäkäyntinopeus	11 000 tr/min
Karan kierre	M14
Paino	2,0 kg
Mitat (P × L × K)	350 × 120 × 100 mm
Äänenpainetaso (LpA)	86,3 dB(A)
Äänitehotaso (LWA)	99,3 dB(A)
Tärinä (käsi-käsivarsi)	1,99 m/s²
Suojausluokka	Kaksoiseristys (Luokka II)
Päätoiminnot	Hionta, katkaisu, purseenpoisto, harjaus, hionta
Turvallisuus	Akselin lukituspainike, lisäkahva, käsien suojus, lukituskytkin
Huolto ja puhdistus	Puhdista pehmeällä, kostealla liinalla; ei lisävoitelua; älä käytä liuottimia
Varaosat ja korjattavuus	Ota yhteyttä paikalliseen SBM Group -jälleenmyyjään varaosia varten
Mukana tulevat lisävarusteet	Kiristyslaippa, avain, lisäkahva, käsien suojus, kiinnityslaippa
Takuu	2 vuotta (voimassa olevan lainsäädännön mukaan)

Usein kysytyt kysymykset - BWS901N Bort

Miten vaihdan hiomalaikan Bort BWS901N -laitteessa?

Irrota laite verkkovirrasta. Paina akselin lukituspainiketta (4) lukitaksesi akselin (1). Käytä avainta (3) kiristyslaipan (2) irrottamiseen. Vaihda laikka ja kierrä laippa takaisin. Vapauta lukituspainike.

Minkä halkaisijan laikkaa voin käyttää tämän hiomakoneen kanssa?

Suositeltu maksimihalkaisija on 125 mm. Älä koskaan käytä suurempia laikkoja. Laikan reiän on oltava täsmälleen kiinnityslaipan (7) mukainen – älä käytä sovittimia.

Voinko käyttää BWS901N:ää metallin leikkaamiseen?

Kyllä, tällä laitteella voi katkaista metalliosia kuivaleikkauksena. Käytä sopivaa katkaisulaikkaa. Pidä laite tukevasti kiinni ja vältä liiallista painetta laikan lukkiutumisen estämiseksi.

Kuinka puhdistan ja huollan hiomakonetta?

Irrota laite verkkovirrasta. Puhdista kotelo pehmeällä liinalla, joka on kostutettu miedolla saippuavedellä. Älä käytä liuottimia, kuten bensiiniä, alkoholia tai ammoniakkia. Varmista, että tuuletusaukot ovat puhtaat. Lisävoitelua ei tarvita.

Mitä tehdä, jos laite ei käynnisty?

Tarkista ensin, että pistorasia toimii ja että kaapeli on ehjä. Varmista, että päälle/pois-kytkin (8) on ON-asennossa. Jos ongelma jatkuu, ota yhteyttä paikalliseen SBM Group -jälleenmyyjään korjausta varten.

Mitä turvatoimia minun on noudatettava?

Käytä aina suojalaseja ja -käsineitä, kuulosuojaimia ja tukevia kenkiä. Käytä lisäkahvaa (5) ja käsien suojusta (6). Irrota laite verkkovirrasta ennen säätöjä. Älä työskentele asbestia sisältävillä materiaaleilla.

Soveltuuko BWS901N ulkokäyttöön?

Kyllä, edellyttäen että laite kytketään enintään 30 mA vikavirtasuojakytkimen (FI) kautta. Käytä ulkokäyttöön tarkoitettua jatkojohtoa, jossa on roiskevesisuoja.

Kuinka välttää liiallinen tärinä?

Käytä hyväkuntoisia ja oikein tasapainotettuja laikkoja. Kiristä kiristyslaippa tiukasti. Jos epätavallinen tärinä jatkuu, pysäytä laite ja tarkista lisävaruste. Mitattu tärinätaso on 1,99 m/s².

Mistä löydän alkuperäisiä lisävarusteita?

Alkuperäiset SBM Group -lisävarusteet ovat saatavissa paikalliselta SBM Group -jälleenmyyjältä. Muiden valmistajien lisävarusteita käytettäessä noudata valmistajan ohjeita ja varmista, että sallittu nopeus on vähintään laitteen nopeus (11 000 rpm).

Miten laite säilytetään käytön jälkeen?

Sammuta moottori ja odota, että kaikki liikkuvat osat pysähtyvät. Älä pysäytä laikkaa sivuttaisvoimalla. Säilytä laite kuivassa, pölyttömässä ja iskunkestävässä paikassa.

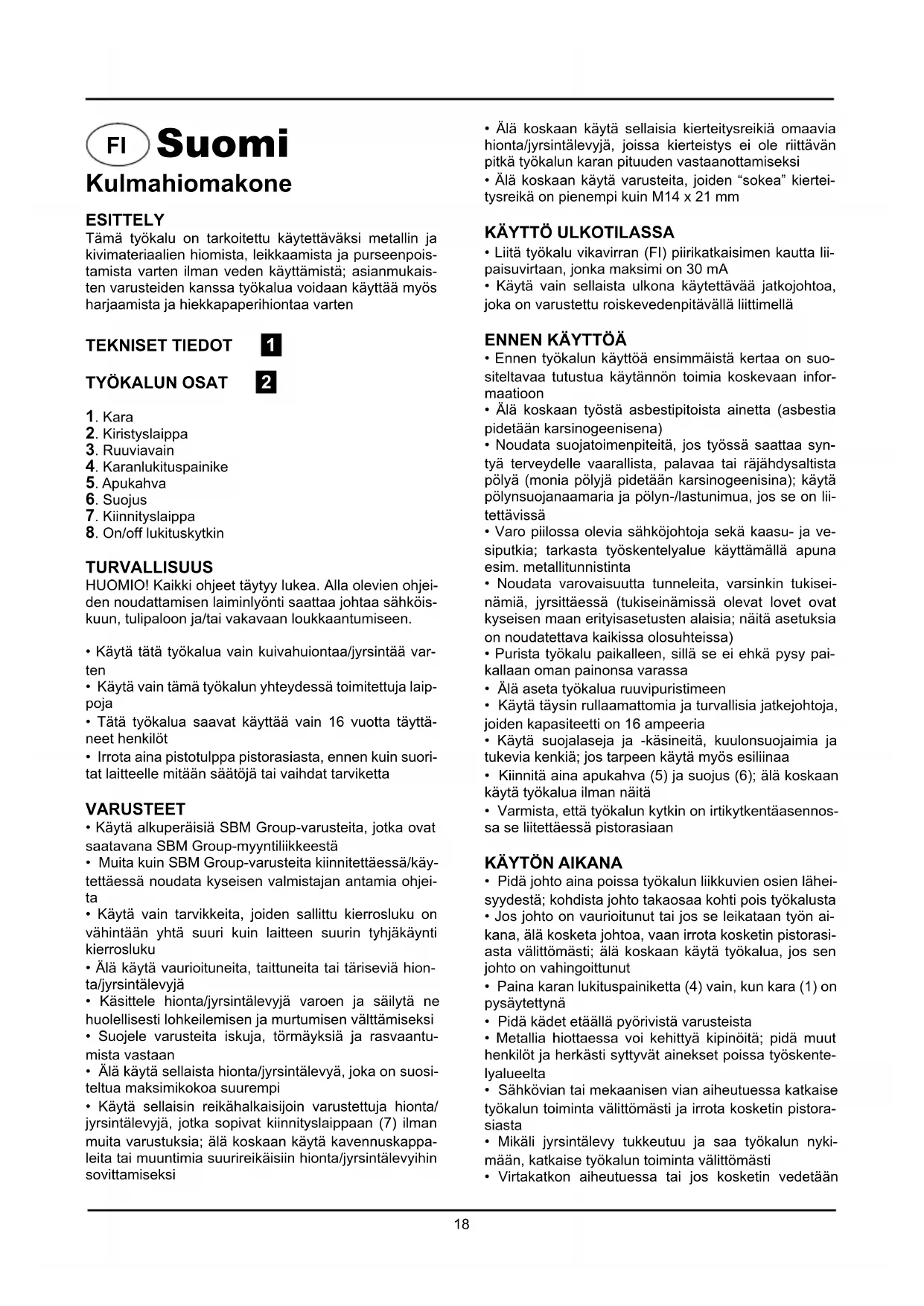

KÄYTTÖOHJE BWS901N Bort

Tämä työkalu on tarkoitettu käytettäväksi metallin ja kivimateriaalien hiomista, leikkaamista ja purseenpoistamista varten ilman veden käyttämistä; asianmukais- ten varusteiden kanssa työkalua voidaan käyttää myös harjaamista ja hiekkapaperihiontaa varten

TEKNISET TIEDOT 1

TYÖKALUN OSAT 2

1. Kara
2. Kiristyslaippa
3. Ruuviavain
4. Karanlukituspainike
5. Apukahva
6. Suojus
7. Kiinnityslaippa
8. On/off lukituskytkin

TURVALLISUUS

HUOMIO! Kaikki ohjeet täytyy lukea. Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

• Käytä tätä työkalua vain kuivahuiontaa/jyrsintää varten
• Käytä vain tämä työkalun yhteydessä toimitettuja laippoja
• Tätä työkalua saavat käyttää vain 16 vuotta täyttäneet henkilöt
• Irrota aina pistotulppa pistorasiasta, ennen kuin suoritat laitteelle mitään säätöjä tai vaihdat tarviketta

VARUSTEET

• Käytä alkuperäisiä SBM Group-varusteita, jotka ovat saatavana SBM Group-myyntiliikkeestä
• Muita kuin SBM Group-varusteita kiinnitettäessä/käytettäessä noudata kyseisen valmistajan antamia ohjei-ta
• Käytä vain tarvikkeita, joiden sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjäkäynti kierrosluku
• Älä käytä vaurioituneita, taittuneita tai täriseviä hion-ta/jyrsintälevyjä
• Käsittele hionta/jyrsintälevyjä varoen ja säilytä ne huolellisesti lohkeilemisen ja murtumisen välttämiseksi
• Suojele varusteita iskuja, törmäyksiä ja rasvaantumista vastaan
• Älä käytä sellaista hionta/jyrsintälevyä, joka on suositeltua maksimikokoa suurempi

• Käytä sellaisin reikähalkaisijoin varustettuja hionta/jyrsintälevyjä, jotka sopivat kiinnityslaippaan (7) ilman muita varustuksia; älä koskaan käytä kavennuskappaleita tai muuntimia suurireikäisiin hionta/jyrsintälevyihin sovittamiseksi

• Älä koskaan käytä sellaisia kierteitysreikiä omaavia hionta/jyrsintälevyjä, joissa kierteistys ei ole riittävän pitkä työkalun karan pituuden vastaanottamiseksi

• Älä koskaan käytä varusteita, joiden "sokea" kierteitysreikä on pienempi kuin M14 x 21 mm

KÄYTTÖ ULKOTILASSA

• Liitä työkalu vikavirran (FI) piirikatkaisimen kautta liipaisuvirtaan, jonka maksimi on 30 mA
• Käytä vain sellaista ulkona käytettävää jatkojohtoa, joka on varustettu roiskevedenpitävällä liittimellä

ENNEN KÄYTTÖÄ

• Ennen työkalun käyttöä ensimmäistä kertaa on suositeltavaa tutustua käytännön toimia koskevaan informaatioon
• Älä koskaan työstä asbestipitoista ainetta (asbestia pidetään karsinogeenisena)
• Noudata suojatoimenpiteitä, jos työssä saattaa syntyä terveydelle vaarallista, palavaa tai räjähdysaltista pölyä (monia pölyjä pidetään karsinogeenisina); käytä pölynsuojanaamaria ja pölyn-/lastunimua, jos se on liitettävissä
• Varo piilossa olevia sähköjohtoja sekä kaasu- ja vesiputkia; tarkasta työskentelyalue käyttämällä apuna esim. metallitunnistinta
• Noudata varovaisuutta tunneleita, varsinkin tukiseinämiä, jyrsittäessä (tukiseinämissä olevat lovet ovat kyseisen maan erityisasetusten alaisia; näitä asetuksia on noudatettava kaikissa olosuhteissa)
• Purista työkalu paikalleen, sillä se ei ehkä pysy pai-kallaan oman painonsa varassa
• Älä aseta työkalua ruuvipuristimeen
• Käytä täysin rullaamattomia ja turvallisia jatkejohtoja, joiden kapasiteetti on 16 ampeeria
• Käytä suojalaseja ja -käsineitä, kuulonsuojaimia ja tukevia kenkiä; jos tarpeen käytä myös esiliinaa
• Kiinnitä aina apukahva (5) ja suojus (6); älä koskaan käytä työkalua ilman näitä
• Varmista, että työkalun kytkin on irtikytkentäasennossa se liitettäessä pistorasiaan

KÄYTÖN AIKANA

• Pidä johto aina poissa työkalun liikkuvien osien lähei-syydestä; kohdista johto takaosaa kohti pois työkalusta
• Jos johto on vaurioitunut tai jos se leikataan työn aikana, älä kosketa johtoa, vaan irrota kosketin pistorasiasta välittömästi; älä koskaan käytä työkalua, jos sen johto on vahingoittunut
• Paina karan lukituspainiketta (4) vain, kun kara (1) on pysäytettynä
• Pidä kädet etäällä pyörivistä varusteista
• Metallia hiottaessa voi kehittyä kipinöitä; pidä muut henkilöt ja herkästi syttyvät ainekset poissa työskentelyalueelta
• Sähkövian tai mekaanisen vian aiheutuessa katkaise työkalun toiminta välittömästi ja irrota kosketin pistorasiasta
• Mikäli jyrsintälevy tukkeutuu ja saa työkalun nykimään, katkaise työkalun toiminta välittömästi
• Virtakatkon aiheutuessa tai jos kosketin vedetään

vahingossa irti pistorasiasta, vapauta kytkin (8) välittömästi ja aseta se irtikytkentäasentoon OFF kontrolloimattoman uudelleenkäynnistyksen estämiseksi

- Älä käytä niin paljon painetta työkaluun nähden, että se pysähtyy

KÄYTÖN JÄLKEEN

• Ennen työkalun laskemista maahan katkaise moottorin toiminta ja varmista, että kaikki liikkuvat osat pysähtyvät täysin
• Työkalu irtikytkettyäsi älä koskaan pysäytä varusteen pyörintää siihen kohdistetulla poikittaisella voimalla

Koneessa on kaksinkertainen eristys EN50144:n mukaan; maadoitusjohto ei ole tarpeellinen.

HUOLTO

Irrota aina kone virtalähteestä ennen huollon aloittamista.

SBM Group-koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käyttämällä sitä oikealla tavalla voit itsekin vaikuttaa koneen käyttöikään.

Puhdista koneen ulkopinta säännöllisesti pehmeällä kankaalla. Parasta olisi puhdistaa se jokaisen käyttökerran jälkeen. Pidä koneen jäähdytysaukot puhtaina. Jos lika on pinttynyt, voit käyttää saippuavedellä kostutettua kangaspalaa. Älä kuitenkaan käytä liuottimia kuten bensiiniä, alkoholia, ammoniakkia jne, koska ne vahingoittavat koneen muoviosia.

Konetta ei tarvitse voidella.

Jos koneen toiminnassa ilmenee häiriö esim. jonkin osan kulumisen johdosta, ota yhteyttä lähimpään SBM Group-jälleenmyyjään.

YMPÄRISTÖ

Kuljetusvaurioiden välttämiseksi kone on pakattu tukevaan laatikkoon. Tämä pakkaus on mahdollisimman ympäristöystävällinen. Kierrätä se. Jos vaihdat koneen uuteen, voit viedä vanhan koneen SBM Group-jälleenmyyjällesi, joka huolehtii ympäristöystävällisestä jätehuollosta.

Norsk

Vinkelsliper

INTRODUKSJON

Todistamme täten ja vastaamme yksin siitä, että tämä tuote en allalueteltujen standardien ja standardoi-misasiakirjojen vaatimusten mukainen EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, seuraavien sääntöjen mukaisesti 73/23/ETY, 89/336/ETY, 98/37/ETY.

MELU/TÄRINÄ Mitattuna EN60745 mukaan työkalun melutaso on 86.3 dB(A) ja yleensä työkalun äänen voimakkuus on 99.3 dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus 1.99 m/s² (käsi-käsivarsi metodi).

NO SAMSVARSERKLÆRING CE

Älä hävitä sähkötyökalua, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita). Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen

NO MILJ∅VERN

FI Pidätämme oikeuden muutoksiin

NO Rett till endringer forbeholdes
