BWS901N - Młynek Bort - Bezpłatna instrukcja obsługi

Typ produktu	Szlifierka kątowa (szlifierka)
Marka	Bort
Model	BWS901N
Moc nominalna	900 W
Napięcie zasilania	230 V ~ 50 Hz
Maksymalna średnica tarczy	125 mm
Prędkość obrotowa bez obciążenia	11 000 obr/min
Gwint wrzeciona	M14
Waga	2,0 kg
Wymiary (dł. × szer. × wys.)	350 × 120 × 100 mm
Poziom ciśnienia akustycznego (LpA)	86,3 dB(A)
Poziom mocy akustycznej (LWA)	99,3 dB(A)
Wibracje (ręka-ramię)	1,99 m/s²
Klasa ochronności	Podwójna izolacja (Klasa II)
Główne funkcje	Szlifowanie, cięcie, szlifowanie zgrubne, szczotkowanie, szlifowanie wykończeniowe
Bezpieczeństwo	Przycisk blokady wrzeciona, uchwyt pomocniczy, osłona ręki, wyłącznik blokujący
Konserwacja i czyszczenie	Czyścić miękką wilgotną szmatką; brak dodatkowego smarowania; nie używać rozpuszczalników
Części zamienne i naprawy	Skontaktować się z lokalnym dystrybutorem SBM Group w celu uzyskania części zamiennych
Akcesoria w zestawie	Kołnierz zaciskowy, klucz, uchwyt pomocniczy, osłona ręki, kołnierz montażowy
Gwarancja	2 lata (zgodnie z obowiązującymi przepisami)

Często zadawane pytania - BWS901N Bort

Jak wymienić tarczę szlifierską w Bort BWS901N?

Odłącz narzędzie od zasilania. Naciśnij przycisk blokady wrzeciona (4), aby zablokować wrzeciono (1). Użyj klucza (3) do odkręcenia kołnierza zaciskowego (2). Wymień tarczę, a następnie dokręć kołnierz. Zwolnij przycisk blokady.

Jakiej średnicy tarczy mogę użyć z tą szlifierką?

Maksymalna zalecana średnica to 125 mm. Nigdy nie używaj tarcz o większej średnicy. Otwór tarczy musi idealnie pasować do kołnierza montażowego (7) - nie używaj reduktorów ani adapterów.

Czy mogę użyć BWS901N do cięcia metalu?

Tak, to narzędzie umożliwia cięcie elementów metalowych na sucho. Użyj odpowiedniej tarczy do cięcia. Trzymaj narzędzie pewnie i nie wywieraj nadmiernego nacisku, aby uniknąć zablokowania tarczy.

Jak czyścić i konserwować szlifierkę?

Odłącz urządzenie. Wyczyść obudowę miękką szmatką lekko zwilżoną wodą z mydłem. Nie używaj rozpuszczalników, takich jak benzyna, alkohol lub amoniak. Upewnij się, że szczeliny wentylacyjne są wolne od kurzu. Nie jest wymagane dodatkowe smarowanie.

Co zrobić, jeśli narzędzie nie uruchamia się?

Najpierw sprawdź, czy gniazdko sieciowe działa i czy przewód nie jest uszkodzony. Upewnij się, że włącznik/wyłącznik (8) jest w pozycji ON. Jeśli problem nadal występuje, skontaktuj się z lokalnym dystrybutorem SBM Group w celu naprawy.

Jakie środki ostrożności powinienem podjąć?

Zawsze noś okulary ochronne i rękawice, nauszniki ochronne oraz solidne obuwie. Używaj uchwytu pomocniczego (5) i osłony ręki (6). Odłącz narzędzie przed jakimikolwiek regulacjami. Nie pracuj na materiałach zawierających azbest.

Czy BWS901N nadaje się do użytku na zewnątrz?

Tak, pod warunkiem podłączenia narzędzia przez wyłącznik różnicowoprądowy (RCD) o maksymalnym prądzie 30 mA. Użyj specjalnego przedłużacza zewnętrznego z wtyczką odporną na zachlapania.

Jak uniknąć nadmiernych wibracji?

Używaj tarcz w dobrym stanie i odpowiednio wyważonych. Mocno dokręć kołnierz zaciskowy. Jeśli nadmierne wibracje utrzymują się, zatrzymaj narzędzie i sprawdź osprzęt. Zmierzony poziom wibracji wynosi 1,99 m/s².

Gdzie mogę znaleźć oryginalne akcesoria?

Oryginalne akcesoria SBM Group są dostępne u lokalnego dealera SBM Group. W przypadku akcesoriów innych firm postępuj zgodnie z instrukcjami producenta i upewnij się, że dopuszczalna prędkość jest co najmniej równa prędkości narzędzia (11 000 obr/min).

Jak przechowywać narzędzie po użyciu?

Po użyciu wyłącz silnik i poczekaj, aż wszystkie ruchome części całkowicie się zatrzymają. Nie zatrzymuj tarczy siłą boczną. Przechowuj narzędzie w suchym miejscu, z dala od kurzu i wstrząsów.

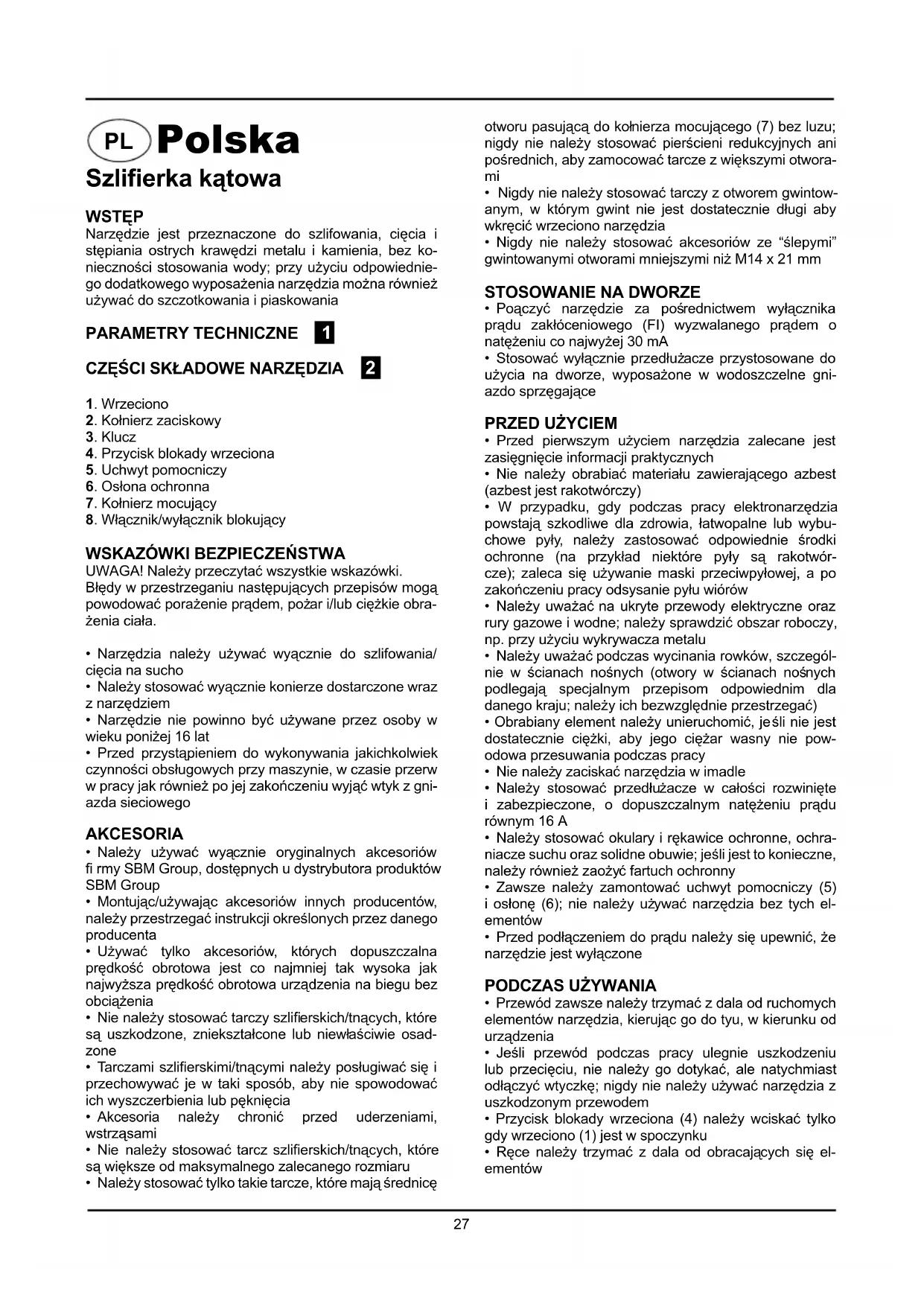

INSTRUKCJA OBSŁUGI BWS901N Bort

PL Instruksja obsługi 27

Narzędzie jest przeznaczone do szlifowania, cięcia i stępiania ostrych krawędzi metalu i kamienia, bez konieczności stosowania wody; przy użyciu odpowiednie-go dodatkowego wyposażenia narzędzia można również używać do szczotkowania i piaskowania

PARAMETRY TECHNICZNE 1

CZEŚCI SKŁADOWE NARZĘDZIA 2

1. Wrzeciono

2. Kołnierz zaciskowy

3. Klucz

4. Przycisk blokady wrzeciona

5. Uchwyt pomocniczy

6. Ostona ochronna

7. Kołnierz mocujący

8. Włącznik/wyłącznik blokujący

WSKAZÓWKI BEZPIECZEŃSTWA

UWAGA! Należy przeczytać wszystkie wskazówki.

Błędy w przestrzeganiu następujących przepisów mogą powodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

• Narzędzia należy używać wyłącznie do szlifowania/cięcia na sucho
• Należy stosować wyłącznie konierze dostarczone wraz z narzędziem
• Narzędzie nie powinno być używane przez osoby w wieku poniżej 16 lat
• Przed przystąpieniem do wykonywania jakichkolwiek czynności obsługowych przy maszynie, w czasie przerw w pracy jak również po jej zakończeniu wyjąć wtyk z gni- azda sieciowego

AKCESORIA

• Należy używać wyłącznie oryginalnych akcesoriów fi rmy SBM Group, dostępnych u dystrybutora produktów SBM Group
• Montując/używając akcesoriów innych producentów, należy przestrzegać instrukcji określonych przez danego producenta
• Używać tylko akcesoriów, których dopuszczalna prędkość obrotowa jest co najmniej tak wysoka jak najwyższa prędkość obrotowa urządzenia na biegu bez obciążenia
• Nie należy stosować tarczy szlifierskich/tnących, które są uszkodzone, zniekształcone lub niewłaściwie osadzone
• Tarczami szlifierskimi/tnącymi należy posługiwać się i przechowywać je w taki sposób, aby nie spowodować ich wyszczerbienia lub pęknięcia
• Akcesoria należy chronić przed uderzeniami, wstrząsami
• Nie należy stosować tarcz szlifierskich/tnących, które są większe od maksymalnego zalecanego rozmiaru
• Należy stosować tylko takie tarcze, które mają średnicę

otworu pasującą do kołnierza mocującego (7) bez luzu; nigdy nie należy stosować pierścieni redukcyjnych ani pośrednich, aby zamocować tarcze z większymi otworami

• Nigdy nie należy stosować tarczy z otworem gwintowanym, w którym gwint nie jest dostatecznie długi aby wkręcić wrzeciono narzędzia
• Nigdy nie należy stosować akcesoriów ze “ślepymi” gwintowanymi otworami mniejszymi niż M14 x 21 mm

STOSOWANIE NA DWORZE

• Poaczyć narzędzie za pośrednictwem wyłącznika prądu zakłóceniowego (FI) wyzwalanego prądem o natężeniu co najwyżej 30 mA
• Stosować wyłącznie przedłużacze przystosowane do użycia na dworze, wyposażone w wodoszczelne gniazdo sprzęgające

PRZED UŻYCIEM

• Przed pierwszym użyciem narzędzia zalecane jest zasięgnięcie informacji praktycznych
• Nie należy obrabiać materiału zawierającego azbest (azbest jest rakotwórczy)
• W przypadku, gdy podczas pracy elektronarzędzia powstają szkodliwe dla zdrowia, łatwopalne lub wybuchowe pyły, należy zastosować odpowiednie środki ochronne (na przykład niektóre pyły są rakotwórcze); zaleca się używanie maski przeciwpyłowej, a po zakończeniu pracy odsysanie pyłu wiórów
• Należy uważać na ukryte przewody elektryczne oraz rury gazowe i wodne; należy sprawdzić obszar roboczy, np. przy użyciu wykrywacza metalu
• Należy uważać podczas wycinania rowków, szczególnie w ścianach nośnych (otwory w ścianach nośnych podlegają specjalnym przepisom odpowiednim dla danego kraju; należy ich bezwzględnie przestrzegać)
• Obrabiany element należy unieruchomić, jeśli nie jest dostatecznie ciężki, aby jego ciężar wasny nie powodowa przesuwania podczas pracy
• Nie należy zaciskać narzędzia w imadle
• Należy stosować przedłużacze w całości rozwinięte i zabezpieczone, o dopuszczalnym natężeniu prądu równym 16 A
• Należy stosować okulary i rękawice ochronne, ochraniacze suchu oraz solidne obuwie; jeśli jest to konieczne, należy również zaożyć fartuch ochronny
• Zawsze należy zamontować uchwyt pomocniczy (5) i osłone (6); nie należy używać narzędzia bez tych elementów
• Przed podłączeniem do prądu należy się upewnić, że narzędzie jest wyłączone

PODCZAS UŻYWANIA

• Przewód zawsze należy trzymać z dala od ruchomych elementów narzędzia, kierując go do tyu, w kierunku od urządzenia
• Jeśli przewód podczas pracy ulegnie uszkodzeniu lub przecięciu, nie należy go dotykać, ale natychmiast odłączyć wtyczkę; nigdy nie należy używać narzędzia z uszkodzonym przewodem
• Przycisk blokady wrzeciona (4) należy wciskać tylko gdy wrzeciono (1) jest w spoczynku

• Ręce należy trzymać z dala od obracających się elementów

• Podczas szlifowania metalu wytwarzają się iskry; w obszarze roboczym nie powinny znajdować się osoby postronne ani materiały łatwopalne

• W przypadku wadliwego dziabania mechanicznych lub elektrycznych części urządzenia, należy bezzwłocznie wyłączyć narzędzie i wyłjąć wtyczkę
• W przypadku zablokowania tarczy tnącej, czego efektem jest szarpanie podczas pracy, należy natychmiast wyłączyć narzędzie
• W przypadku przerwy w zasilaniu na przykład na skutek nieumyślnego wyciągnięcia wtyczki, należy niezwłocznie odblokować włącznik blokady (8) i przeączyć go w pozycję OFF (wyłączone), aby uniknąć nieoczekiwanego uruchomienia narzędzia
• Nie należy naciskać na przyrząd z sią powodującą unieruchomienie narzędzia

PO UŻYCIU

• Przed odłożeniem narzędzia należy wyłączyć silnik i upewnić się, że wszystkie ruchome elementy zostały całkowicie zatrzymane
• Po wyłączeniu narzędzia nigdy nie należy zatrzymywać wirujących elementów działając na nie z bocznie przyłożoną siłą

Urządzenie jest podwójnie izolowane zgodnie z normą EN 50144; dlatego też nie jest konieczne jego uziemienie.

KONSERWACJA

Przed rozpoczęciem prac konserwacyjnych silnika należy upewnić się, że urządzenie nie znajduje się pod prądem.

Urządzenia SBM Group zostały zaprojektowane do działania przez dłuższy okres czasu przy minimalnym nakładzie pracy związanym z konserwacją. Zadowalające działanie zależy od odpowiedniego dbania o urządzenie oraz regularnego czyszczenia.

Należy regularnie czyścić obudowę urządzenia miękką szmatką, najlepiej po każdym użyciu. Należy dopilnować, aby otwory wentylacyjne nie były zatkane przez pył i brud. W przypadku, gdy brud nie daje się usunąć, należy użyć miękkiej szmatki zwilżonej wodą z mydłem. Nie wolno używać rozpuszczalników takich jak benzyna, alkohol, woda z amoniakiem itd. Rozpuszczalniki te mogą uszkodzić części wykonane z plastiku.

Urządzenie nie wymaga dodatkowego smarowania. W przypadku pojawienia się usterki, np. zużycia części, należy skontaktować się z najbliższym sprzedawcą SBM Group.

ŚRODOWISKO

W celu zabezpieczenia urządzenia przed uszkodzeniami w czasie transportu, jest ono dostarczane w odpowiednio mocnym opakowaniu. Więskość materiałów można poddać ponownej utylizacji. Należy umieścić materiały w odpowiednich dla ich właściwości pojemnikach utylizacyjnych. Nie używany jużsprzęt można odnieść do miejscowego sprzedawcy SBM Group. Zostanie on odpowiednio zutylizowany w sposób bezpieczny dla środowiska.

cz Česky

Úhlová bruska

ÚVOD

Niniejszym oświadczamy ponosząc osobistą odpowiedzialność, że produkt wykonany jest zgodnie z następującymi normami i dokumentami normalizującymi: EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, z godnie z wytycznymi 73/23/EWG, 89/336/EWG, 98/37/EWG.

HAŁASU/WIBRACJE Pomiarów dokonano zgodnie z normą EN60745 ciśnienie akustyczne narzędzia wynosi 86.3 dB(A) zaś poziom mocy akustycznej 99.3 dB(A) (poziom odchylenie: 3 dB), zaś wibracje 1.99 m/s² (metoda dłoń-ręka).

CZ STRVZUJÍCÍ PROHLÁŠENÍ CE

Zużyte urządzenia elektryczne są surowcami wtórnymi – nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ mogą zawierać substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym gospodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania surowców wtórnych - zużytych urządzeń elektrycznych.

CZ POKYNY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ
