Тип продукту	Кутова шліфувальна машина (болгарка)
Бренд	Bort
Модель	BWS901N
Номінальна потужність	900 Вт
Напруга живлення	230 В ~ 50 Гц
Макс. діаметр диска	125 мм
Швидкість холостого ходу	11 000 об/хв
Різьба шпинделя	M14
Вага	2,0 кг
Розміри (Д × Ш × В)	350 × 120 × 100 мм
Рівень звукового тиску (LpA)	86,3 дБ(А)
Рівень звукової потужності (LWA)	99,3 дБ(А)
Вібрація (рука-плече)	1,99 м/с²
Клас захисту	Подвійна ізоляція (Клас II)
Основні функції	Шліфування, різання, зачищення, чищення щіткою, полірування
Безпека	Кнопка блокування шпинделя, додаткова рукоятка, захисний кожух, вимикач блокування
Догляд та очищення	Очищати м'якою вологою ганчіркою; додаткове змащення не потрібне; не використовувати розчинники
Запчастини та ремонтопридатність	Звертатися до місцевого дистриб'ютора SBM Group для отримання запасних частин
Комплектація	Затискний фланець, ключ, додаткова рукоятка, захисний кожух, монтажний фланець
Гарантія	2 роки (згідно з чинним законодавством)

Часті запитання - BWS901N Bort

Як замінити шліфувальний диск на Bort BWS901N?

Відключіть інструмент. Натисніть кнопку блокування шпинделя (4), щоб заблокувати шпиндель (1). Використовуйте ключ (3), щоб відкрутити затискний фланець (2). Замініть диск, потім закрутіть фланець. Відпустіть кнопку блокування.

Який діаметр диска можна використовувати з цією болгаркою?

Максимальний рекомендований діаметр - 125 мм. Ніколи не використовуйте диски більшого діаметра. Отвір диска повинен точно відповідати монтажному фланцю (7) – не використовуйте перехідники або адаптери.

Чи можна використовувати BWS901N для різання металу?

Так, цей інструмент дозволяє різати металеві деталі насухо. Використовуйте відповідний відрізний диск. Міцно тримайте інструмент і не докладайте надмірних зусиль, щоб уникнути заклинювання диска.

Як очищати та обслуговувати шліфувальну машину?

Відключіть пристрій. Протріть корпус м'якою ганчіркою, злегка змоченою мильною водою. Не використовуйте розчинники, такі як бензин, спирт або аміак. Переконайтеся, що вентиляційні отвори чисті від пилу. Додаткове змащення не потрібне.

Що робити, якщо інструмент не запускається?

Спочатку перевірте, чи працює розетка та чи не пошкоджений кабель. Переконайтеся, що вимикач увімк./вимк. (8) знаходиться в положенні ON. Якщо проблема не зникає, зверніться до свого місцевого дистриб'ютора SBM Group для ремонту.

Які запобіжні заходи безпеки слід вживати?

Завжди носіть захисні окуляри та рукавички, навушники та міцне взуття. Використовуйте додаткову рукоятку (5) та захисний кожух (6). Відключайте інструмент перед будь-яким налаштуванням. Не працюйте з матеріалами, що містять азбест.

Чи підходить BWS901N для використання на відкритому повітрі?

Так, за умови підключення інструменту через пристрій захисного відключення (ПЗВ) не більше 30 мА. Використовуйте спеціальний подовжувач для зовнішніх робіт з розеткою, стійкою до бризок.

Як уникнути надмірної вібрації?

Використовуйте диски в хорошому стані та правильно збалансовані. Міцно затягуйте затискний фланець. Якщо аномальна вібрація зберігається, зупиніть інструмент і перевірте оснащення. Виміряний рівень вібрації становить 1,99 м/с².

Де можна знайти оригінальні аксесуари?

Оригінальні аксесуари SBM Group доступні у вашого місцевого дилера SBM Group. Для сторонніх аксесуарів дотримуйтесь інструкцій виробника та переконайтеся, що допустима швидкість не менша за швидкість інструмента (11 000 об/хв).

Як зберігати інструмент після використання?

Після використання вимкніть двигун і зачекайте повної зупинки всіх рухомих частин. Не зупиняйте диск боковим тиском. Зберігайте інструмент у сухому місці, захищеному від пилу та ударів.

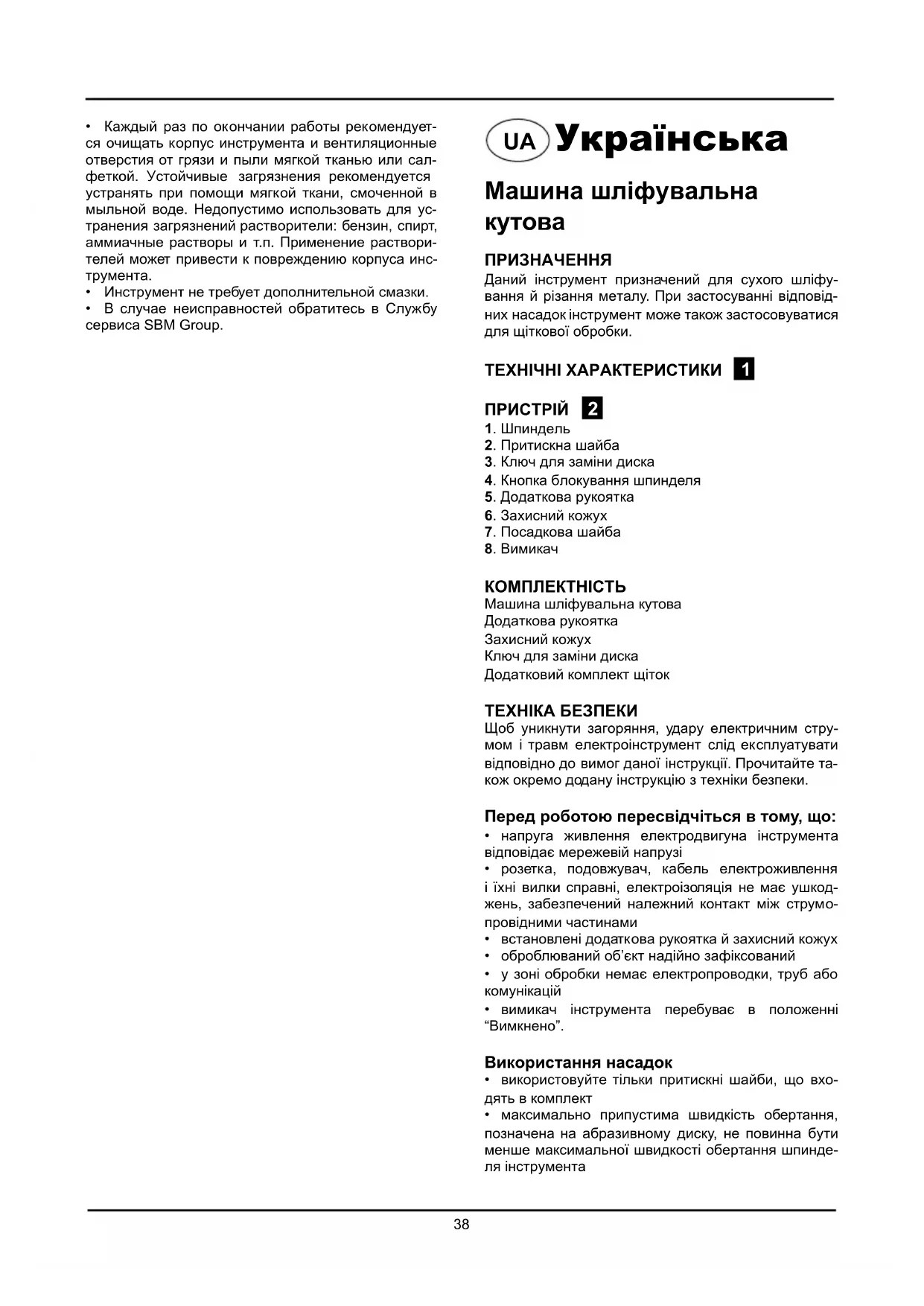

ПОСІБНИК КОРИСТУВАЧА BWS901N Bort

UA Інструкція з експлуатації. ..... 38

Машина шліфувальна кутова

ПРИЗНАЧЕННЯ

Даний інструмент призначений для сухого шліфування й різання металу. При застосуванні відповідних насадок інструмент може також застосовуватися для щіткової обробки.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ 1

ПРИСТРІЙ 2

1. Шпиндель
2. Притискна шайба
3. Ключ для заміни диска
4. Кнопка блокування шпинделя
5. Додаткова рукоятка
6. Захисний кожух
7. Посадкова шайба
8. Вимикач

КОМПЛЕКТНІСТЬ

Машина шліфувальна кутова

Додаткова рукоятка

Захисний кожух

Ключ для заміни диска

Додатковий комплект щіток

ТЕХНИКА БЕЗПЕКИ

Щоб уникнути загоряння, удару електричним стру- мом і травм електроінструмент слід експлуатувати відповідно до вимог даної інструкції. Прочитайте та- кож окремо додану інструкцію з техніки безпеки.

Перед роботою пересвідчіться в тому, що:

• напруга живлення електродвигуна інструмента відповідає мережевій напрузі
• розетка, подовжувач, кабель електроживлення і їхні вилки справні, електроізоляція не має ушкоджень, забезпечений належний контакт між струмопровідними частинами
  • встановлені додаткова рукоятка й захисний кожух
  • оброблюваний об'єкт надійно зафіксований
• у зоні обробки немає електропроводки, труб або комунікацій
  • вимикач інструмента перебуває в положенні "Вимкнено".

Використання насадок

• використовуйте тільки притискні шайби, що входять в комплект
- максимально припустима швидкість обертання, позначена на абразивному диску, не повинна бути менше максимальної швидкості обертання шпинделя інструмента

• встановлювальні розміри насадки повинні відповідати параметрам даного інструмента, неприпустиме використання перехідників для встановлення насадки
• не користуйтеся ушкодженими насадками
• охороняйте насадки від потрапляння на них мастила
• при встановленні насадок з різьбовим отвором переконайтеся, що висота різьблення насадки не перевищує висоти різьблення шпинделя, а також, що вільна частина шпинделя не буде торкатися оброблюваної поверхні
  • перед встановленням насадок виймайте вилку з розетки.

У процесі роботи:

• при роботі просто неба необхідно підключати інструмент через пристрій захисного відключення (макс. струм витоку – 30 мА); також слід використовувати вологозахищений подовжувач, призначений для зовнішнього використання
• неприпустима робота в умовах підвищеної воло- гості (дощ, туман, пара, снігопад і т.п.)
• при обробці металу утворюються іскри: не допускайте присутності легкозаймистих речовин на робочому місці
• при утворенні великої кількості пилу користуйтеся респіратором і, за можливості, використовуйте систему відсмоктування пилу
• неприпустиме знаходження шнура живлення поблизу рухомих частин електроінструмента
• не рекомендується використовувати надто довгі подовжувачі; при використанні подовжувача на котушці він має бути повністю розмотаний
• не закривайте вентиляційні отвори інструмента й не допускайте їх засмічення
• не докладайте надмірних зусиль до інструмента щоб уникнути заклинювання насадки або перевантаження двигуна
• під час перерви в роботі відключайте інструмент від мережі живлення
  • перед припиненням роботи дайте інструменту попрацювати 1-3 хвилини на холостому ході для охолодження електродвигуна
• натискайте кнопку блокування шпинделя тільки після його повної зупинки
• не торкайтеся насадки до її повної зупинки й остигання

Слід негайно виключити інструмент при:

• заклинюванні диска
• пошкодженні кабелю, вилки або розетки
  • поломці вимикача
• надмірному іскрінні щіток і кільцеподібному полум’ї на поверхні колектора.

Інструмент має подвійну ізоляцію і не потребує заземлення.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Перед технічним обслуговуванням відключить інструмент від мережі живлення.

• Щоразу після закінчення роботи рекомендується очищати корпус інструмента й вентиляційні отвори від бруду й пилу м'якою тканиною або серветкою. Стійкі забруднення рекомендується усувати за допомогою м'якої тканини, змоченої в мильній воді. Неприпустимо використовувати розчинники для усунення забруднень (бензин, спирт, аміачні розчини і т.п.). Застосування розчинників може призвести до ушкодження корпуса інструмента.
• Інструмент не потребує додаткового змашення.
• У випадку несправностей звертайтеся в Сервісну службу SBM Group.

Қазақша

Бурыштык ажарлағыш

машина

КЫЗМЕТИ

UA ЗАЯВА ПРО ВІДПОВІДНІСТЬ СЕ

Ми з повною відповідальністю заявляємо, що справжній виріб відповідає наступним стандартам і нормативним документам: EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 - згідно із правилами: 98/37/EEC, 73/23/EEC, 89/336/EEC.

ШУМ І ВІБРАЦІЯ За результатами вимірів відповідно до EN60745 рівень звукового тиску даного пристрою становить 86.3 дБ(А), рівень шуму становить 99.3 дБ(А), вібрація рівна 1.99 м/с².

KZ СЭЙКЕСТІЛІК ЖӨНІНДЕ ӨТІНІШ СЄ

UA ВКАЗІВКИ ПО ЗАХИСТУ НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Старі електроприлади являють собою сукупність технічних матеріалів і тому не можуть бути утилізовані з побутовими відходами! Тому ми хотіли б попросити Вас активно підтримати нас у справі економії ресурсів і захисту навколишнього середовища і здати цей прилад у приймальний пункт утилізації (якщо такий є).

KZ KOPWAFAH OPTAHBI KOPFAV

UA Вироби під торговою маркою «Ворт» постійно і безперервно удосконалюються, тому технічні характеристики і дизайн виробів можуть змінюватися без попереднього повідомлення. Приносимо вибачення за заподіяні цим незручності.
