BWS901N - Triturador Bort - Manual de utilização gratuito

Tipo de produto	Esmerilhadeira angular (retificadora)
Marca	Bort
Modelo	BWS901N
Potência nominal	900 W
Tensão de alimentação	230 V ~ 50 Hz
Diâmetro máximo do disco	125 mm
Velocidade em vazio	11 000 rpm
Rosca do fuso	M14
Peso	2,0 kg
Dimensões (C × L × A)	350 × 120 × 100 mm
Nível de pressão sonora (LpA)	86,3 dB(A)
Nível de potência sonora (LWA)	99,3 dB(A)
Vibração (mão-braço)	1,99 m/s²
Classe de proteção	Isolamento duplo (Classe II)
Funções principais	Retificação, corte, rebarbação, escovação, lixamento
Segurança	Botão de bloqueio do eixo, punho auxiliar, proteção para as mãos, interruptor de travamento
Manutenção e limpeza	Limpar com um pano macio úmido; sem lubrificação adicional; não usar solventes
Peças sobressalentes e reparabilidade	Contatar o distribuidor local do SBM Group para peças de reposição
Acessórios incluídos	Flange de aperto, chave, punho auxiliar, proteção para as mãos, flange de montagem
Garantia	2 anos (de acordo com a legislação vigente)

Perguntas frequentes - BWS901N Bort

Como trocar o disco de retificação no Bort BWS901N?

Desligue a ferramenta. Pressione o botão de bloqueio do eixo (4) para travar o eixo (1). Use a chave (3) para desapertar a flange de aperto (2). Substitua o disco e, em seguida, aperte novamente a flange. Solte o botão de bloqueio.

Qual diâmetro de disco posso usar com esta retificadora?

O diâmetro máximo recomendado é de 125 mm. Nunca use discos com diâmetro superior. O furo do disco deve corresponder perfeitamente à flange de montagem (7) – não use redutores ou adaptadores.

Posso usar o BWS901N para cortar metal?

Sim, esta ferramenta permite o corte de peças metálicas a seco. Use um disco de corte adequado. Mantenha a ferramenta firmemente e não exerça pressão excessiva para evitar o travamento do disco.

Como limpar e fazer a manutenção da esmerilhadeira?

Desligue o aparelho. Limpe a carcaça com um pano macio levemente umedecido com água e sabão. Não use solventes como gasolina, álcool ou amônia. Certifique-se de que as aberturas de ventilação estão livres de poeira. Nenhuma lubrificação adicional é necessária.

O que fazer se a ferramenta não ligar?

Verifique primeiro se a tomada funciona e se o cabo não está danificado. Certifique-se de que o interruptor liga/desliga (8) está na posição ON. Se o problema persistir, contate o distribuidor local da SBM Group para reparo.

Quais precauções de segurança devo tomar?

Use sempre óculos de proteção e luvas, protetores auriculares e calçados resistentes. Use o punho auxiliar (5) e a proteção para as mãos (6). Desligue a ferramenta antes de qualquer ajuste. Não trabalhe em materiais que contenham amianto.

O BWS901N é adequado para uso externo?

Sim, desde que a ferramenta seja ligada através de um disjuntor diferencial (DR) de 30 mA no máximo. Use um cabo de extensão especial para exteriores com tomada resistente a salpicos.

Como evitar vibrações excessivas?

Use discos em bom estado e devidamente equilibrados. Aperte firmemente a flange de aperto. Se vibrações anormais persistirem, pare a ferramenta e verifique o acessório. O nível de vibração medido é de 1,99 m/s².

Onde posso encontrar acessórios originais?

Os acessórios originais SBM Group estão disponíveis no seu revendedor local da SBM Group. Para acessórios de terceiros, siga as instruções do fabricante e certifique-se de que a velocidade admissível é pelo menos igual à da ferramenta (11 000 rpm).

Como armazenar a ferramenta após o uso?

Após o uso, desligue o motor e aguarde a parada completa de todas as peças móveis. Não pare o disco com força lateral. Guarde a ferramenta em local seco, protegido de poeira e impactos.

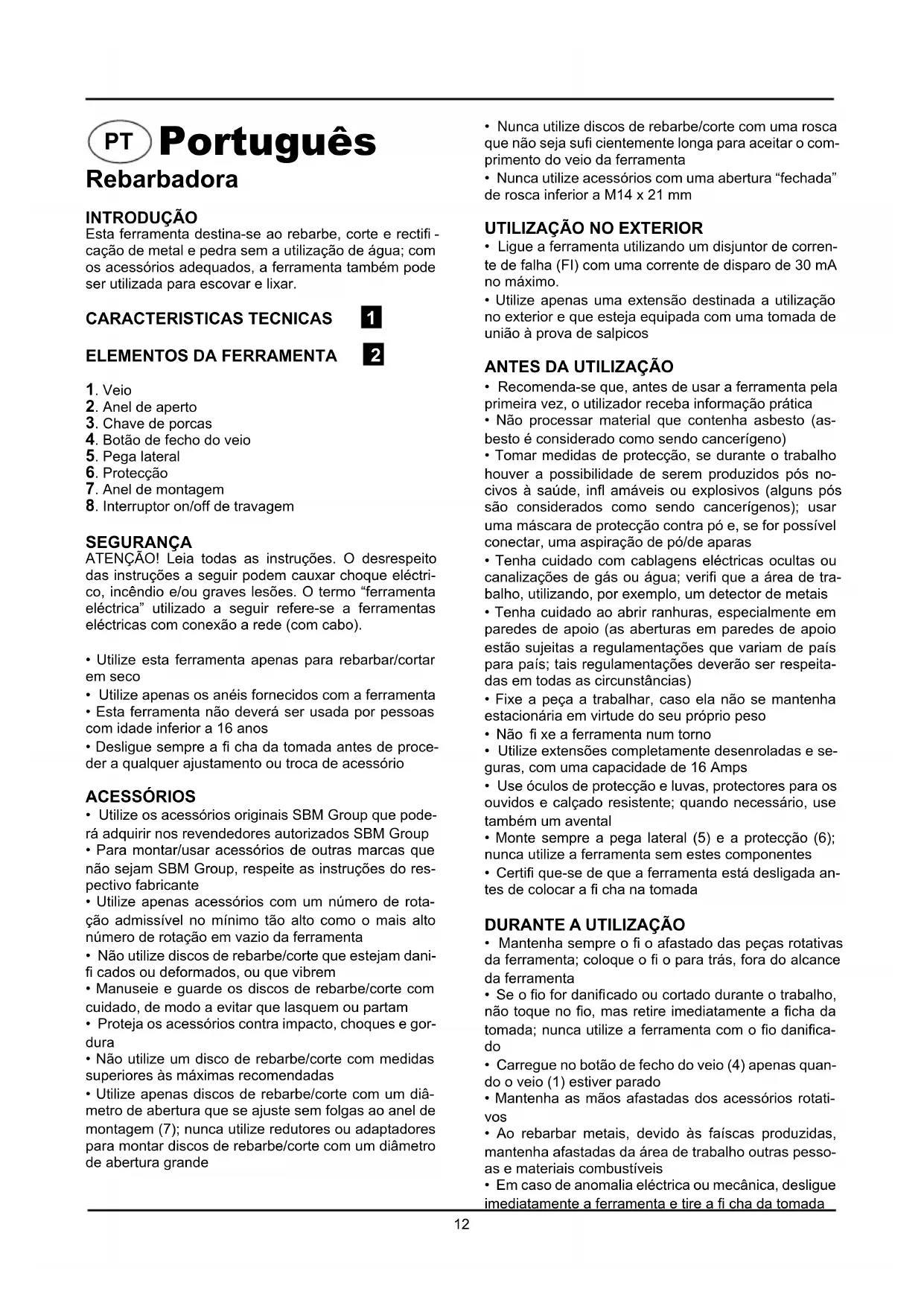

MANUAL DE UTILIZADOR BWS901N Bort

PT Manual de instruções ..... 12

Esta ferramenta destina-se ao rebarbe, corte e rectificação de metal e pedra sem a utilização de água; com os acessórios adequados, a ferramenta também pode ser utilizada para escovar e lixar.

CARACTERISTICAS TECNICAS 1

ELEMENTOS DA FERRAMENTA 2

1. Veio
2. Anel de aperto
3. Chave de porcas
4. Botão de fecho do veio
5. Pega lateral
6. Protecção
7. Anel de montagem
8. Interruptor on/off de travagem

SEGURANÇA

ATENÇÃO! Leia todas as instruções. O desrespeito das instruções a seguir podem cauxar choque eléctrico, incêndio e/ou graves lesões. O termo “ferramenta eléctrica” utilizado a seguir refere-se a ferramentas eléctricas com conexão a rede (com cabo).

• Utilize esta ferramenta apenas para rebarbar/cortar em seco
• Utilize apenas os anéis fornecidos com a ferramenta
• Esta ferramenta não deverá ser usada por pessoas com idade inferior a 16 anos
• Desligue sempre a fi cha da tomada antes de proceder a qualquer ajustamento ou troca de acessório

ACESSÓRIOS

- Utilize os acessórios originais SBM Group que poderá adquirir nos revendedores autorizados SBM Group

- Para montar/usar acessórios de outras marcas que não sejam SBM Group, respeite as instruções do respectivo fabricante

- Utilize apenas acessórios com um número de rotação admissível no mínimo tão alto como o mais alto número de rotação em vazio da ferramenta

- Não utilize discos de rebarbe/corte que estejam danifi cados ou deformados, ou que vibrem

- Manuseie e guarde os discos de rebarbe/corte com cuidado, de modo a evitar que lasquem ou partam

- Proteja os acessórios contra impacto, choques e gordura

- Não utilize um disco de rebarbe/corte com medidas superiores às máximas recomendadas

- Utilize apenas discos de rebarbe/corte com um diâmetro de abertura que se ajuste sem folgas ao anel de montagem (7); nunca utilize redutores ou adaptadores para montar discos de rebarbe/corte com um diâmetro de abertura grande

• Nunca utilize discos de rebarbe/corte com uma rosca que não seja sufi cientemente longa para aceitar o comprimento do veio da ferramenta
• Nunca utilize acessórios com uma abertura "fechada" de rosca inferior a M14 x 21 mm

UTILIZAÇÃO NO EXTERIOR

• Ligue a ferramenta utilizando um disjuntor de corrente de falha (FI) com uma corrente de disparo de 30 mA no máximo.
• Utilize apenas uma extensão destinada a utilização no exterior e que esteja equipada com uma tomada de união à prova de salpicos

ANTES DA UTILIZAÇÃO

• Recomenda-se que, antes de usar a ferramenta pela primeira vez, o utilizador receba informação prática
• Não processar material que contenha asbesto (asbesto é considerado como sendo cancerígeno)
• Tomar medidas de protecção, se durante o trabalho houver a possibilidade de serem produzidos pós nocivos à saúde, infl amáveis ou explosivos (alguns pós são considerados como sendo cancerígenos); usar uma máscara de protecção contra pó e, se for possível conectar, uma aspiração de pó/de aparas
• Tenha cuidado com cablagens eléctricas ocultas ou canalizações de gás ou água; verifi que a área de trabalho, utilizando, por exemplo, um detector de metais
• Tenha cuidado ao abrir ranhuras, especialmente em paredes de apoio (as aberturas em paredes de apoio estão sujeitas a regulamentações que variam de país para país; tais regulamentações deverão ser respeitadas em todas as circunstâncias)
• Fixe a peça a trabalhar, caso ela não se mantenha estacionária em virtude do seu próprio peso
• Não fi xe a ferramenta num torno
• Utilize extensões completamente desenroladas e seguras, com uma capacidade de 16 Amps
• Use óculos de protecção e luvas, protectores para os ouvidos e calçado resistente; quando necessário, use também um avental
• Monte sempre a pega lateral (5) e a protecção (6); nunca utilize a ferramenta sem estes componentes
• Certifi que-se de que a ferramenta está desligada antes de colocar a fi cha na tomada

DURANTE A UTILIZAÇÃO

• Mantenha sempre o fi o afastado das peças rotativas da ferramenta; coloque o fi o para trás, fora do alcance da ferramenta
• Se o fio for danificado ou cortado durante o trabalho, não toque no fio, mas retire imediatamente a ficha da tomada; nunca utilize a ferramenta com o fio danificado
• Carregue no botão de fecho do veio (4) apenas quando o veio (1) estiver parado
• Mantenha as mãos afastadas dos acessórios rotativos
• Ao rebarbar metais, devido às faíscas produzidas, mantenha afastadas da área de trabalho outras pessoas e materiais combustíveis

• Em caso de anomalia eléctrica ou mecânica, desligue imediatamente a ferramenta e tire a fi cha da tomada

• Caso o disco de corte fi que bloqueado, resultando em sacões transmitidos à ferramenta, desligue imedia-tamente a ferramenta

• Em caso de interrupção na corrente ou se a fi cha for retirada da tomada por engano, destrave imediatamente o interruptor on/off (8) e coloque-o na posição OFF de forma a impedir que a ferramenta volte a arrancar descontroladamente
• Não aplique demasiada pressão na ferramenta que a faça parar

APÓS A UTILIZAÇÃO

- Antes de descansar a ferramenta, desligue o motor e certifi que-se de que todas as peças rotativas estão paradas

- Depois de desligar a ferramenta, nunca páre a rotação do acessório exercendo pressão lateral sobre o mesmo

A sua máquina é duplamente isolada de acordo com a norma EN50144; assim sendo, não é necessária a ligação à massa.

MANUTENÇÃO

Certifi que-se que a máquina não está sob tensão sempre que levar a cabo os trabalhos de manutenção no motor.

As máquinas SBM Group foram concebidas para operar durante de um período de tempo prolongado com um mínimo de manutenção. A continuidade do funcionamento satisfatório da máquina depende da adequada manutenção da máquina e da sua limpeza regular.

Limpe regularmente a carcaça da máquina com um pano suave, de preferência após cada utilização. Mantenha as aberturas de ventilação sempre livres de poeiras e sujidade.

No caso da sujidade custar a sair, use um pano suave humedecido em água de sabão. Nunca utilize solventes como por exemplo gasolina, álcool, amoníaco, etc. Estes solventes poderão danifi car as partes plásticas da máquina.

A máquina não requer qualquer lubrifi cação adicional. No caso de se detectar um defeito, como por exemplo desgaste excessivo e rápido de uma peça, contacte por favor o seu distribuidor local SBM Group.

AMBIENTE

De modo a evitar que a máquina possa sofrer danos durante o transporte, esta é fornecida numa resistente e robusta embalagem. Agrande maioria dos materiais de empacotamento poderá ser reciclada. Leve estes materiais para os locais de reciclagem apropriados. Entregue as máquinas usadas que já não quer ao seu distribuidor local SBM Group. Aqui as máquinas irão ser destruídas e abandonadas de uma forma ambiental mente segura.

IT Italiano

PT DECLARAÇÃO DE CONFIRMIDADE CE

Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as seguintes normas ou documentos normativos: EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, conforme as disposições das directivas 73/23/CEE, 89/336/CEE, 98/37/CEE.

RUIDO/VIBR AÇÕES Medido segundo EN60745 o nível de pressão acústica desta ferramenta é 86.3 dB(A) e o nível de potência acústica 99.3 dB(A) (espaço de erro: 3 dB), e a vibração 1.99 m/s² (método braço-mão).

PT INDICAÇÕES PARA A PROTECÇÃO DO MEIO AMBIENTE

Aparelhos eléctricos antigos são materiais que não pertencem ao lixo doméstico! Por isso pedimos para que nos apoie, contribuindo activamente na poupança de recursos e na protecção do ambiente ao entregar este aparelho nos pontos de recolha, caso existam.

IT AVVERTENZE PER LA TUTELA DELL'AMBIENTE

PT Reservado o direito a modifi cações
