BEDIENUNGSANLEITUNG AG502AC Vonroc

DE Übersetzung Der Originalbetriebsanleitung 10

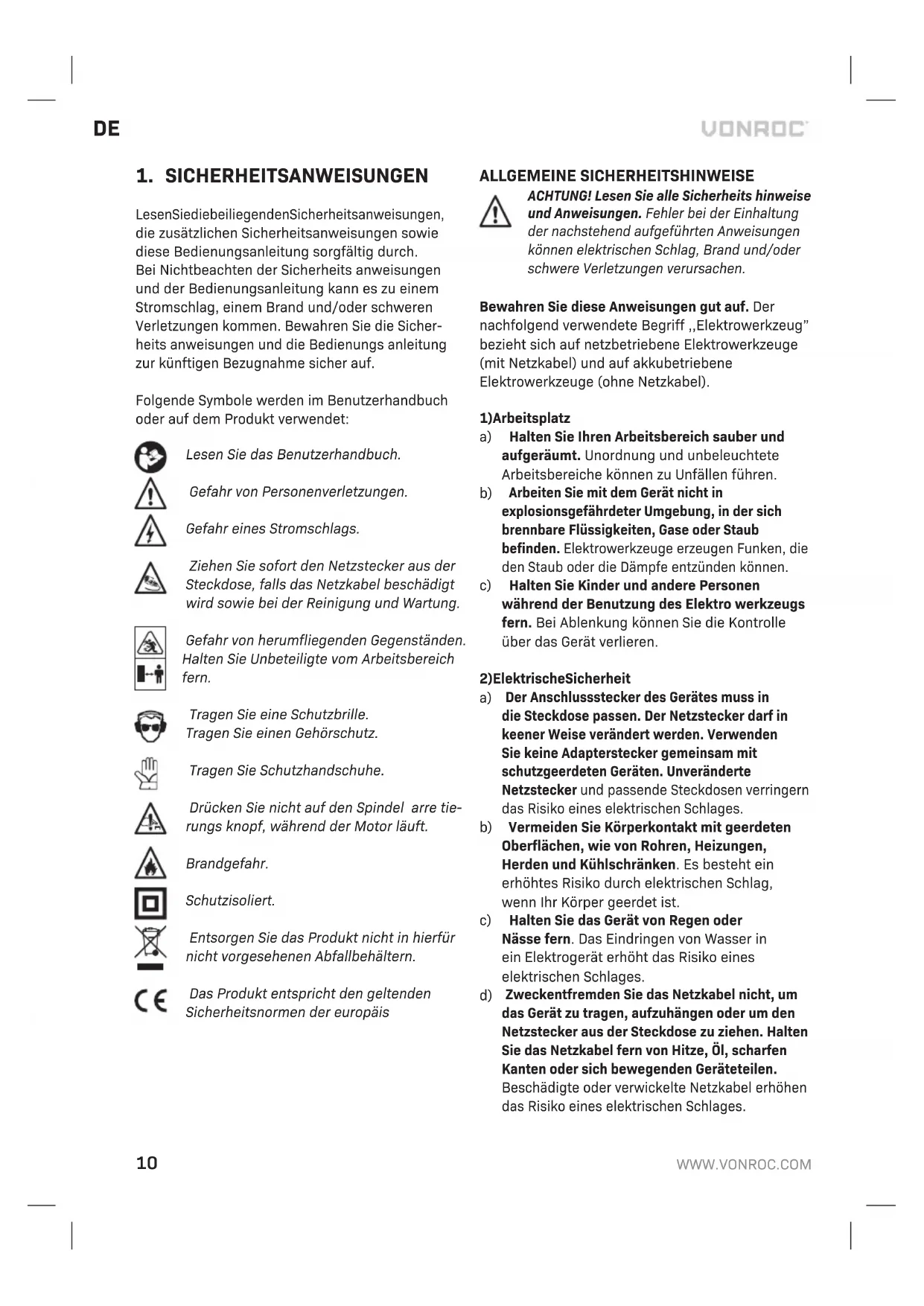

1. SICHERHEITSANWEISUNGEN

LesenSiediebeiliegendenSicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheits anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommt. Bewahren Sie die Sicherheits anweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sichere auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Gefahr von Personenverletzungen.

Gefahr eines Stromschlags.

Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschädigt wird sowie bei der Reinigung und Wartung.

Gefahr von herumfliegenden Gegenständen. Halten Sie Unbeteiligte vom Arbeitsbereich fern.

Tragen Sie eine Schutzbrille.
Tragen Sie einen Gehorschut.

Tragen Sie Schutzhandschuhe.

Drucken Sie nicht auf den Spindel arreierungs knopf, während der Motor lauft.

Brandgefahr.

Schutzisoliert.

Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehältern.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäis

ALLGEMEINE SICHERHEITSHINWEISE

ACHTUNG! Lesen Sie alle Sicherheits hinweise und Anweisungen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie diese Anweisungen gut auf. Der nachfolgend verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1)Arbeitsplatz

a) Halten Sie ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeiten Sie mit dem Gerät nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektro werkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2)ElektrischeSicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Netzsteckerarf in keener Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Netzstecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Netzkabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Netzstecker aus der Steckdose zuziehen. Halten Sie das Netzkabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Netzkabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages
f) Wenn sich Arbeiten mit einem Elektrowerkzeug in feuchten Umgebungen nicht vermeiden halten, verwenden Sie eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung (RCD). Durch die Verwendung einer RCD wird die Gefahr eines elektrischen Schlags verringgert.

3) Sicherheit von Personen

a) Seien Sie aufmerksam. Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie des Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass der Schalter in der Position „AUS(0)” ist, bevor Sie den Netzstecker in die Steckdose stecken. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Geräteinschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung,

Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringgert Gefährdungen durch Staub.
h) Achten Sie darauf, nicht durch hauftigen Gebrauch von Werkzeugen nachlüssig zu werden und die Prinzipien zum sicheren Umgang mit den Werkzeugen zu ignorantieren. Eine unachtsame Handlung kann innerhalb von Sekundenbruchteilen schwere Verletzungen verursachen.

4) Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörerteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Geräts.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätotyp vorgeschreiben ist. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Greifflächen immer trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Greifflächen verhindern in unerwarteten Situationen den sicheren Umgang mit dem Werkzeug und die richtige Kontrolle darüber.
5) Umgang mit Akkuwerkzeugen
a) Zum Laden ist ausschließlich das vom Hersteller angegebene Ladegerät zu verwenden. Ein Ladegerät, das für eine Art von Akkus geeignet ist, kann bei Verwendung mit einer anderen Art von Akku Brandgefahr verursichen.
b) Elektrowerkzeuge)durfen nur mit speziell dazu bestimmten Akkus verwendet werden, da bei der Verwendung anderer Akkus Verletzungsund Brandgefahr entstehen kann.
c) Wenn der Akku nicht in Gebrauch ist, ist er von Buroklammern, Münzen, Schlüssel, Nagel, Schrauben und anderen kleinen Metalobjekten fernzuhalten, die eine Verbindung zwischen den Polen bilden können. Kurzschlieben der Pole kann Brand oder Verbrennungen verursichen.
d) Bei falschem Umgang mit dem Akku kann Flüssigkeit aus dem Akku austreten. Die Berührung dieser Flüssigkeit ist zu vermeiden. Bei Berührung den betroffenen Körperteil mit Wasser abspulen. Bei Berührung der Flüssigkeit mit den Augen muss zusammen zählich arztliche Hilfe gerufen werden. Die Akkuflüssigkeit kann Reizungen oder Verbrennungen verursichen.
e) Verwenden Sie keinesfalls Akkus und Werkzeuge, die beschädigt oder verändert wurden. Beschädigte oder veränderte Akkus konnen ein unvorhersehbares Verhalten zeigen, das zu Feuer, Explosionen oder Verletzungsgefahren führt.
f) Setzen Sie Akkus oder Werkzeuge keinem Feuer oder übermögen Temperaturen aus. Feuer oder Temperaturen über 130^ können zu Explosionen führen. HINWEIS: Die Temperaturangabe, 130^ kann durch die Temperaturangabe, 265^ ersetzt werden.
g) Beachten Sie alle Hinweise zum Aufladen

und laden Sie Akkus oder Werkzeuge nicht außerhalb der in der Anleitung angegebenen Temperaturbereiche auf. Unsachgemäßes Aufladen oder Aufladen bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku schädigen und die Brandgefahr erhöhen.

6)Service

a) Lassen Sie ihre Werkzeuge durch einen qualifizierten Reparaturtechniker ausschließlich mit identischen Ersatzteilen warten. So{lssst sich eine gleich bleibende Sicherheit des Elektrowerkzeugs gewährleisten.
b) Beschädigte Akkus)dürfen keinesfalls gewartet werden. Die Wartung von Akkus darf nur vom Hersteller oder von Vertragswerkstätten durchgefuhrt werden.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR WINKELSCHLEIFER

a) Dieses Elektrowerkzeug ist als Schleif werkzeug vorgesehen. Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbil dungen und technischen Daten, die mit thisem Elektrowerkzeug gefelwert werden. Das Nichtbeachten einer der im Folgenden aufgeführten Sicherheitsanweisungen kann zu Stromschlag, Feuer und/oder schweren Verletzungen führen.
b) Die Durchführung von Arbeiten wie Schmirdeln, Drahtbürsten oder Polieren mit diesen Elektrowerkzeug wird nicht empfohlen. Arbeiten, für die das Elektro werkzeug nicht konzipiert ist, können unter Umständen zu Gefahrensituational und Verletzungen führen.
c) Verwenden Sie kein Zubehör, das nicht speziell vom Hersteller entwickelt und empfohlen wurde. Auch wenn ein Zubehörteil auf das Elektrowerkzeug passst, gewährleistet dies keinen sicheren Betrieb.
d) Die Nenndrehzahl des Zubehörteils muss mindestens der auf dem Elektrowerkzeug angegebenen Maximalrehzahl entsprech en. Zubehörteile, die mit mehr als ihrer Nenndrehzahl laufen, können brechen und zerspringen.
e) Der Außendurchmesser und die Dicke Ihres Zubehörteils müssen innerhalb der Nennwerte Ihres Elektrowerkzeugs liegen. Nicht passende Zubehörteile können nicht ordnungsgemäß geschichert oder kontrolliert werden.
f) Einsatzwerkzeuge mit Gewindeeinsatz mussen setzen auf das Gewinde der Schleif-

spindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrierten sehr stark und konnen zum Verlust der Kontrolle führen.

g) Verwenden Sie keine beschädigten Zubehörteile. Prüfen Sie vor jeder Verwen dung das Zubehör wie Schleif scheiben auf Absplitterungen und Risse, die Stützteller auf Risse, Sprünge oder übermaßigen Verschleiß und die Drahtbürsten auf lose oder rissige Drähte. Wenn das Elektro werkzeug oder Zubehör fallen gelassen wird, ist es auf Schäden zu prüfen oder ein unbeschädigtes Zubehör teil zu installieren. Halten Sie sich und Unbeteiligte nach der Überprüfung und Montage eines Zubehör teils von der RotationsEbene des Zubehörs fern und halten Sie das Elektrowerkzeug eine Minute lang bei maximaler Leerlaufdrehzahl laufen. Wahrend这点es Prüfzeitraums brechen beschädigte Zubehörteile in der Regel auseinander.
h) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung einen Geschitsschutz, eine Schutzbrille oder eine Sicherheitsbrille. Tragen Sie nach Bedarf eine Staubmaske, Gehorschutz, Handschuhe und eine Werkstattschürze zum Schutz vor keinen Abrieb- oder Werkstückteilen. Der Augenschutz muss die bei verschiedenen Arbeits entstehenden fliegenden Trümmerteile abhalten konnen. Die Staubmaske oder das Atemschutzgerät muss bei der Arbeit entstehende Partikel filtern konnen. Lang anhaltende Lärmbelastung kann zu Hörverlust führen.
i) Halten Sie Unbeteiligte in sicherem Abstand zum Arbeitsbereich. Personen, die den Arbeitsbereich betreten, müssen persönliche Schutzkleidung tragen. Werkstückteile oder Teile von beschädigtem Zubehör können sich unter Umständen losen und auch außerhalb des unmittelbaren Betriebsbereichs zu Verletzungen führen.
j) Halten Sie das Elektrowerkzeug ausschließlich an den isolierten Grifflächen, wenn Sie Arbeiten durchführren, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleistungen oder dem eigenen Netzkabel kommt Bei Kontakt des Schneidwerkzeugs mit einem stromfuhrenden Kabel wird der Strom an die

Metalteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

k) Halten Sie das Kabel von drehenden Zubehrönteilen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel zerschnitten werden oder sich verheddern, und ihre Hand oder Ihr Arm können in drehende Zubehrönteile gezogen werden.
I) Legen Sie das Elektrowerkzeug niemals ab, bevor das Zubehör vollständig zum Stillstand gekommen ist. Die drehenden Zubehörteile können auf der Oberfläche festhängen und das Elektrowerkzeug aus ihrer Hand reifen.
m) Verwenden Sie das Gerät nicht, während Sie es an ihrer Seite tragen. Durchunbeabsichtigten Kontakt mit drehenden Zubehörteilen konnten ihre Kleidung eingeklemmt und das Zubehör zu ihrem Körper hin gezogen werden.
n) Reinigen Sie die Luftungsschlitze des Elektrowerkzeugs regelmäßig. Der Lüfter des Motors zietst Staub ins Gehäuse hinein, und die übermäßige Ansammlung von Metallstaub kann zu elektrischen Gefahren führen.
o) Arbeiten Sie mit dem Werkzeug nicht in der Höhe von entzündlichen Stoffen. Diese Stoffe konnten sich durch Funkenbildung entzünden.
p) Verwenden Sie kein Zubehör, bei dem flüssige Kühlmittel erforderlich sind. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu Stromschlagen führen.

Warnings in Verbindung mit Rückschlag

Ein Rückschlag ist eine plötzliche Reaktion darauf, wenn eine drehende Scheibe, ein Stützteller, eine Bürste oder ein anderes Zubehörteil eingeklemmt wird oder sich verheddert. Das Einklommen oder Verheddern führt zu einem plötzlichen Anhalten des drehenden Zubehörs, was wiederum dazu führt, dass das Elektrowerkzeug sich unkontrolliert entgegen der Drehrichtigung zum Zeitpunkt des Festklemmens bewegt. Wenn beispelsweise eine Schleifscheibe im Werkstück eingeklemmt wird oder sich verheddert, kann sich die Kante der Scheibe, die in die eingeklemme Stelle eindringt, in die Oberfläche des Materials graben, wodurch die Schleifscheibe aus dem Schnitt „herausklettert". Die Scheibe kann dann entweder auf den Bediener zu oder von thisem weg schlagen, je nach Drehrichtigung der Scheibe zum Zeitpunkt des Festklemmens. Auch ein Brechen der Schleifscheibe ist unter diesen Umständen möglich. Ein Rückschlag ist das Ergebnis

einer unsachgemäßen Bedienung des Elektrowerkzeugs und/oder von nicht ordnungsgemäßen Bedienungsabläufen oder -bedingungen und lasst sich durch Ergreifen der richtigen Vorsichtsmaßnahmen wie im Folgenden angegeben vermeiden.

a) Halten Sie das Elektrowerkzeug gut fest und halten Sie ihren Körper und Arm so, dass Sie Rückschlagkräften widerstehen können. Verwenden Sie immer einen Zusatzhandgriff, falls vorhanden, um bei einem Rückschlag oder bei einem Gegendrehmoment während des Startens maximale Kontrolle über das Elektrowerkzeug zu halten. Mit den richtigen Vorsichtsmaßnahmen kann der Bediener auch bei einem Rückschlag oder bei einem Gegendrehmoment während des Startens die Kontrolle über das Gerät gehalten.
b) Halten Sie unbedingt ihre Hande von den drehenden Zubehörteilen fern. Gefahr eines Rückschlags über ihre Hand.
c) Halten Sie ihren Körper aus dem Bereich fern, in den sich das Elektrowerkzeug bei einem Rückschlag bewegt. Bei einem Rückschlag wird das Elektrowerkzeug in die entgegengesetzte Richtung zur Scheibenbewegung zum Schleifzeitpunkt getrieben.
d) Gehen Sie bei der Bearbeitung von Ecken, scharfen Kanten usw. mit besonderer Vorsicht vor. Vermeiden Sie Sprünge und das Einklamm des Zubehörs. Bei Ecken, scharfen Kanten oder Sprüngen kann das drehende Zubehör leicht fest klemmen, was zu einem Verlust der Kontrolle oder einem Rückschlag führen kann.
e) Verwenden Sie keine Holzklingen für Sägeketten oder Sägeblätter. Solche Klingen führen zu früigen Rückschlagen und Verlusten der Kontrolle über das Elektrowerkzeug.

BESONDERE SICHERHEITSHINWEISE FÜR DAS SCHLEIFEN UND ABRASIVE TRENNNEN

a) Verwenden Sie nur die für Ihr Elektrowerkzeug empfohlenen Schleifscheiben sowie die für die ausgewählten Schleifscheiben speziell konzipierten Schutzvorrichtungen. Scheiben, für die das Elektrowerkzeug nicht vorgesehen ist, können nicht ordnungsgemäß gesichert werden und sind davon unsicher.
b)Gekropfte Schleifscheiben müssen so montiert werden, dass ihre Schleifflache nicht uber der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die

über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.

c) Die Schutzvorrichtung muss sicher am Elektrowerkzeug befestigt und für maximale Sicherheit so positioniert werden, dass nur der gingste Teil der Scheibe dem Bediener zugänglich ist. Die Schutzvorrichtung dient zum Schutz des Bedieners vor abgebreno- nen Scheibenstücken, vor unbeabsichtigtem Kontakt mit der Scheibe und vor Funken, die zu einem Entzünden der Kleidung führen konnten.
d) Die Schleifscheiben dürfen nur für die empfohlenen Anwendungszwecke verwendet werden. Beispiel: Führn Sie keine Schleifarbeiten mit der Seite einer Trennscheibe durch. Abrasive Trennscheiben sind für das Umfangsschleifen vorgesehen und konnen durch aufgebrachte Seitenkäfte brechen.
e) Verwenden Sie immer unbeschädigte Scheibenflansche in der richtigen Höhe und Form für die gewährte Scheibe. Scheibenflansche in der richtigen Höhe stützen die Scheibe und verringn so die Bruchgefahr. Flansche für Trennscheiben können sich von Flanschen für Schleifscheiben unterscheiden.
f) Verwenden Sie keine abgenutzten Scheiben aus groβeren Elektrowerkzeugen. Für große Elek-trowerkzeuge konstruierte Scheiben sind nicht für die hoheren Drehzahleneines kleineren Werkzeugs geeignet und können zerspringen.

Sicherheit bei Elektrizität

Beachten Sie bei der Arbeit mit elektrischen Werkzeugen/Geräten stets die in Ihr dem Land geltenden Sicherheitsvorschriften, um Personenschäden, Stromschläge und Brände zu vermeiden. Lesen Sie den folgenden Hinweisen.

Stellen Sie immer sicher, dass die Spannung de Stromversorgung der Nennspannung auf dem Typenschild des Werkzeugs/Geräts entspricht.

Werkzeug/Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Ihr Winkelschleifer wurde zum Schleifen von Mauerwerk und Stahl ohne Verwendung von Wasser kon

struiert. Zum Trennen muss eine besondere Schutzvorrichtung verwendet werden (nicht inbegriffen).

TECHNISCHE DATEN

Model No. AG502AC
Netzspannung 220-240V~
Netzfrequenz 50 Hz
Leistungsaufnahme 650 W
Leerlaufgeschwindigkeit 12.000/min
Schlefscheibe
Durchmesser	125 mm
Bohrung	22,2 mm
Spindelgewinde M14
Gewicht 1,69 kg
Noise and vibration
Schalldruck LPA	86 dB(A), K=3dB(A)
Schalleistung LWA	97 dB(A), K=3dB(A)
Vibration 2,48 m/s	2, K=1,5 m/s2

Tragen Sie einen Gehorschutz.

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisierten Test gemäß EN60745 gemessen. Anhand dieser Großkönnen Werkzeuge miteinander verglichen werden. Außen dem eignet sich diese Große für eine erstee Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder unzureichend gewarteten Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.
• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringn.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm, und organisieren Sie ihren Arbeitsablauf.

BESCHREIBUNG

Die Buchstaben und Ziffern im folgenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 3.

Abb. A

1.Ein-/Aus-Schalter
2.Spindelarretierungsknopf
3.Spindel
4.Schutzvorrichtung
5.Haupthandgriff
6.Zusatzhandgriff

3. BETRIEB

Schalten Sie die Maschine vor der Montage aus undziehen Sie den Netzstecker aus der Steckdose.

Anbringen und Entfernen der Schutzvorrichtung & Schleifscheibe (Abb. B)

Verwenden Sie die Maschine nicht ohne Schutzvorrichtung.

Anbringen

• Legen Sie die Maschine mit der Spindel (3) nach oben weisend auf einen Tisch.
• Halten Sie den Spindelarretierungsknopf (2) gedrückt und entfernen Sie den Flansch (7) mit dem Flanschschlüssel (8).
• Entfernen Sie ggf. die Schleifscheibe (9).
• Entfernen Sie den Flansch (10).
• Bringen Sie die Schutzvorrichtung (4) an. Sichern Sie die Schutzvorrichtung (4) durch Anziehen der Schraube (11) und der Mutter (12).
• Bringen Sie den Flansch (10) an.
• Bringen Sie ggf. die Schleifscheibe (9) an.
• Halten Sie den Spindelarretierungsknopf (2) gedrückt und bringen Sie den Flansch (7) mit dem Flanschschlüssel (8) an.

Entfernen

• Legen Sie die Maschine mit der Spindel (3) nach oben weisend auf einen Tisch.
• Halten Sie den Spindelarretierungsknopf (2) gedrückt und entfernen Sie den Flansch (7) mit dem Flanschschlüssel (8).
• Entfernen Sie ggf. die Schleifscheibe (9).
• Entfernen Sie den Flansch (10).
• Entfernen Sie die Schutzvorrichtung (4) durch Lösen der Schraube (11) und der Mutter (12).

• Bringen Sie den Flansch (10) an.

• Bringen Sie ggf. die Schleifscheibe (9) an.

• Halten Sie den Spindelarretierungsknopf (2) gedrückt und bringen Sie den Flansch (7) mit dem Flanschschlussel (8) an.

Anbringen und Entfernen des Zusatzhandgriffs (Abb. C)

Anbringen

• Ziehen Sie den Zusammenhanggriff (6) in einem der Befestigungslöcher (13) an.

Entfernen

• Losen Sie den Zusammenhanggriff (6) aus dem Befestigungsloch (13).

Ein- und Ausschalten (Abb. A)

• Um die Maschine in den Dauerbetrieb zu schalten, schiben Sie den Ein-/Aus-Schalter (1) in Richtung Schleifscheibe.
  Um die Maschine auszuschalten, drucken Sie auf den unteren Teil des Ein-/Aus-Schalters (1).

Ratschlage für optimale Arbeitsergebnisse

• Spannen Sie das Werkstück ein. Verwenden Sie für keine Werkstücke eine Spannvorrichtung.
• Zeichnen Sie eine Linie, um die Richtung vorzugehen, in der die Schleifscheibe geführt wird.
• Halten Sie die Maschine mit beiden Händen fest.
• Schalten Sie die Maschine ein.
• Warten Sie, bis die Maschine ihre volle Geschwindigkeit erreicht hat.
• Setzen Sie die Schleifscheibe auf das Werkstück.
• Bewegen Sie die Maschine langsam die vorgezeichnete Linie entlang, wobei Sie die Schleif-scheibe fest gegen das Werkstück drücken.
• Üben Sie nicht zu viel Druck auf die Maschine aus.
  Lassen Sie die Maschine die Arbeit verrichten.
• Schalten Sie die Maschine aus und warten Sie, bis sie vollkommen zum Stillstand gekommen ist, bevor Sie sie ablegen.

4. WARTUNG

Tennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausfahren müssen.

Reinigen Sie das Werkzeuggehäuse regelmäß mit einem weichen Lappen, vorzugswise nach jeder Verwendung. Stellen Sie safer, dass die Luftungsöffnungen frei von Staub und Schmutz sind.

Entfernen Sie anhaftenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeucht wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffe beschädigen.

Verwenden Sie ausschließlich scharfe und unbeschädigte Schleifscheiben.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den darauf vorgesehen Recycling-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

GARANTIE

VONROC-Produkte werden nach den hochsten Quali tats stan dards entwickelt und sind fur den gesetzlich festgelegten Zeitraum, ausgehend von dem ursprung lichen Kauf datum, garantiert frei von Fehlern in Material und Aus führung. Sollte das Produkt in thisem Zeitraum aufgrund von Material- und/oder VerarbeitungsmängelnFehleraufweisen,wenden Sie sichitte direkt an VONROC Kundendienst.

Folgende Umstände sind von der Garantie ausgeschlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servicestellen vorgenommen oder versucht wurden.
• Normale Abnutzung und Verschleif.
  Das Werkzeug wurde übermäßig beansprucht, missbrauchlich verwendet oder falsch gewartet.
  Es wurden keine Original-Ersatzteile verwendet.

Dies stellt die einzige Gewährleistung des Unternehmens dar, sowohl ausrücklich als auch implizit. Es gibt keine anderen ausrücklichen oder stillschweigenden Garantien, die über das hier Genannte hinausgehen, einschließlich der stillschweigenden

Garantien der Marktgangigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechtsmittel des Handlers beschranken sich auf Reparatur oder Erssatz fehlerhafter Einheiten oder Teile.

Am Produkt und am Benutzerhandbuch konnen Änderungen vorgenommen werden. Die technischen Daten konnen sich ohne Vorankündigung ändern.

1. VEILIGHEIDSVOORSCHRIFTEN

2)Elektrischeveiligung

Elektrische verilgheit

2. TECHNISCHE INFORMATIE

Bedoeld gebruik

TECHNISCHE SPECIFICATIONS

Model No. AG502AC
Netspanning 220-240V~
Netfrequentie 50 Hz
Ingangsspanning 650 W
Toerental onbelast 12.000/min
Slijpschijf
Diameter	125 mm
Asgat	22,2 mm
Asdraad M14
Gewicht 1,69 kg
Noise and vibration
Geluidsdruk LPA	86 dB(A), K=3dB(A)
Geluidsvermogen LWA	97 dB(A), K=3dB(A)
Vibratie 2,48 m/s	2, K=1,5 m/s2

Endast for EU-länder
