Produkttyp	Trockenbauschrauber (für Gipskartonplatten)
Marke	Einhell
Modell	THDY 500 E
Versorgungsspannung	230 V ~ 50 Hz
Leistungsaufnahme	500 W
Leerlaufdrehzahl	0 - 2200 U/min
Werkzeugaufnahme	6,35 mm (1/4") Sechskant
Max. Schraubendurchmesser	5 x 50 mm
Gewicht	1,9 kg
Schutzklasse	II (Doppelisolierung)
Schalldruckpegel (LpA)	82 dB(A) (Unsicherheit K=3 dB)
Schallleistungspegel (LWA)	93 dB(A) (Unsicherheit K=3 dB)
Vibrationsemissionswert (ah)	≤ 2,5 m/s² (Unsicherheit K=1,5 m/s²)
Schraubtiefeneinstellung	Ja, über Rändelring
Drehzahlregelung	Ja, durch Druck auf den Schalter
Drehrichtungsumschalter	Ja (vorwärts/rückwärts)
Dauerbetrieb	Ja, mit Feststellknopf
Kupplung	Mit Krallen (automatische Auslösung)
Wartung	Reinigung mit feuchtem Tuch und milder Seife; Kohlebürsten von einem Fachmann austauschen lassen
Lagertemperatur	5 °C bis 30 °C, dunkler und trockener Ort

Häufig gestellte Fragen - THDY 500 E EINHELL

Wie stelle ich die Schraubtiefe am THDY 500 E ein?

Drehen Sie den Einstellring für die Schraubtiefe (2): Richtung + für eine größere Tiefe, Richtung – für eine kleinere Tiefe. Führen Sie einen Probeschnaubgang durch, um die Einstellung zu verfeinern. Die Skala (a) dient als ungefährer Anhaltspunkt.

Wie wechsle ich den Schrauberbit?

Drehen Sie den Tiefenanschlag (1) mit dem Ring (2) bis zur maximalen Tiefe und ziehen Sie dann den Bit von vorne heraus. Verwenden Sie bei Bedarf eine Zange. Achten Sie darauf, geeignete Bits (Form und Größe) zu verwenden.

Wie kehre ich die Drehrichtung des Schraubers um?

Verwenden Sie den Drehrichtungsumschalter (6) über dem Ein-/Ausschalter. Schalten Sie nur bei stillstehender Maschine um. Position rechts = Vorwärtslauf, links = Rückwärtslauf.

Welche Drehzahl sollte ich für verschiedene Materialien wählen?

Ein leichter Druck auf den Schalter ergibt eine niedrige Drehzahl, ideal für kleine Schrauben und weiche Materialien. Ein starker Druck ergibt eine hohe Drehzahl für große Schrauben und harte Materialien. Sie können die maximale Drehzahl auch mit dem Einstellrad (3) vorwählen.

Wie verwende ich den Dauerbetrieb?

Drücken Sie den Ein-/Ausschalter (4) und halten Sie ihn gedrückt, betätigen Sie dann den Feststellknopf (5), um den Schalter in der Ein-Position zu arretieren. Zum Deaktivieren drücken Sie kurz erneut den Schalter.

Was tun, wenn der Schrauber nicht startet?

Überprüfen Sie zunächst, ob der Stecker richtig eingesteckt ist und die Netzspannung (230 V) stimmt. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst. Versuchen Sie nicht, das Innere des Geräts selbst zu reparieren.

Wie warte ich den Schrauber THDY 500 E?

Ziehen Sie vor der Reinigung den Netzstecker. Reinigen Sie die Lüftungsschlitze und das Gehäuse mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine Lösungsmittel. Die Kohlebürsten müssen von einem qualifizierten Elektriker ausgetauscht werden, wenn sie zu viele Funken erzeugen.

Welches Zubehör ist mit diesem Schrauber kompatibel?

Verwenden Sie Schrauberbits mit passender Form und Größe (Torx, Kreuzschlitz usw.) mit einer Sechskantaufnahme von 6,35 mm. Selbstzentrierende Schrauben werden empfohlen. Für hochwertiges Zubehör besuchen Sie www.kwb.eu.

Wie lagere ich den Schrauber richtig?

Lagern Sie das Gerät und sein Zubehör an einem dunklen, trockenen und frostfreien Ort, der für Kinder unzugänglich ist. Die ideale Temperatur liegt zwischen 5 °C und 30 °C. Verwenden Sie vorzugsweise die Originalverpackung.

Wo finde ich Ersatzteile für den THDY 500 E?

Um ein Teil zu bestellen, geben Sie den Gerätetyp (THDY 500 E), die Referenz und die Identifikationsnummer (auf dem Typenschild) sowie die Teilenummer an. Besuchen Sie www.isc-gmbh.info für Preise und Informationen.

BEDIENUNGSANLEITUNG THDY 500 E EINHELL

Art.-Nr.: 42.599.05 I.-Nr.: 11012

-2-

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Schutzklasse II

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfällig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verflügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, handigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

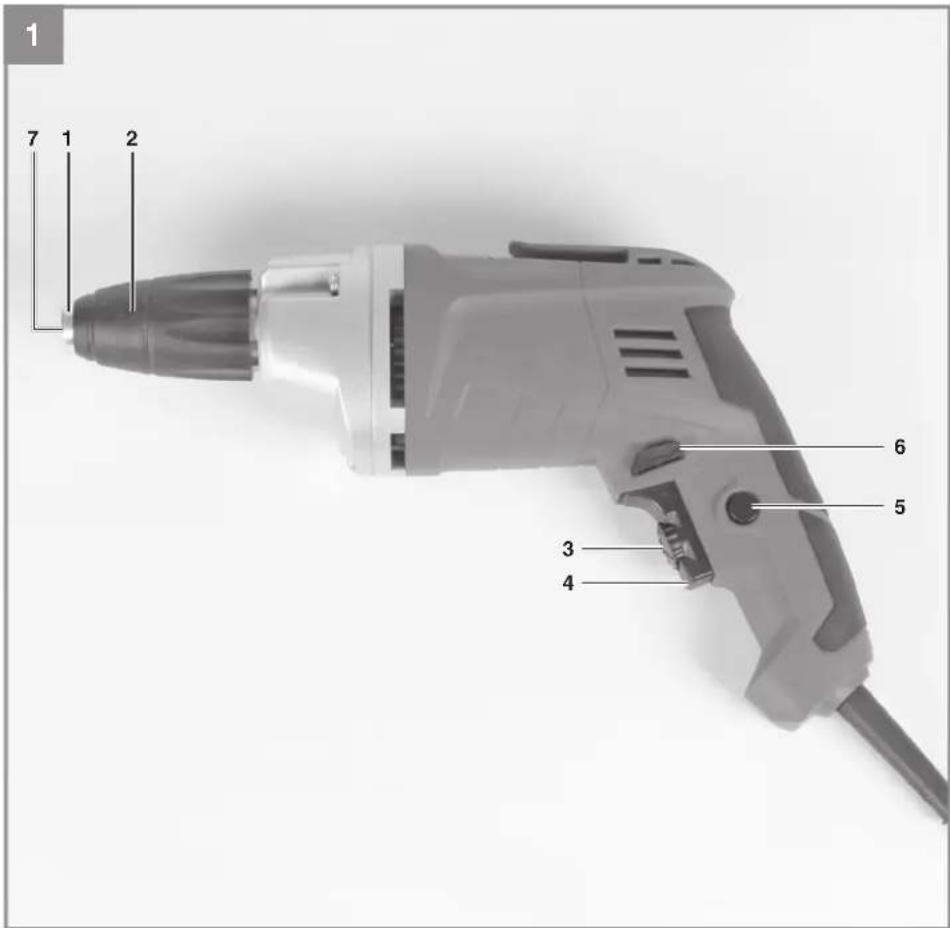

2.1 Gerätebeschreibung (Bild 1)

1. Schraubtiefenanschlag
2. Tiefeneinstellung
3. Drehzahl-Regler
4. Betriebsschalter
5. Feststellknopf
6. Drehrrichtungsschalter
7. Werkzeughalter

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie

das Gerat vorsichtig aus der Verpackung.
- Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
- Überprüfen Sie, ob der Lieferumfang vollständig ist.
- Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufenicht mit Kunststoff beuteln, Folien und Kleinteilen如果玩家! Es besteht Verschluckungs- und Erstickungsgefahr!

• Trockenbauschrauber
  Originalbetriebsanleitung
• Sicherheitschinweise

3. Bestimmungsgemäß Verwendung

Der Schrauber eignet sich zum Verschrauben von Gips- und Spanplatten im Trockenbaubereich.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

D

4. Technische Daten

Netzspannung: 230 V~50 Hz

Leistungsaufnahme: 500W

Leerlauf-Drehzahl: 0 - 2200 min-1

Werkzeugaufnahme: 6,35 mm Sechskant

max.SchraubengröBe: .5x50mm

Schutzklasse: II/

Gewicht: 1,9kg

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 62841 ermittelt.

Schalldruckpegel L. 82dB(A)

Unsicherheit K_pA 3dB

Schalleistungspegel LwA. 93 dB(A)

Unsicherheit K_W 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprchend EN 62841.

Schrauben ohne Schlag

Schwingungsemissionswert ah ≤ 2,5m / s^2

Unsicherheit K = 1,5m / s^2

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird,ändern und in Ausnahmefallen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrifsmäßig bedieten, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges aufreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warning!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Nur einwandfreie und geeignete Schrauberbits verwenden.
- Beim Schrauben in Wände und Mauern diese auf verborgene Strom-, Gas- und Wasserleitungen überprüfen.
- Der Schrauber ist mit einer Klauenkupplung ausgerüstet. Die Spindel dreht sich erst, wenn die Schraube in das Werkstück geprükt wird.

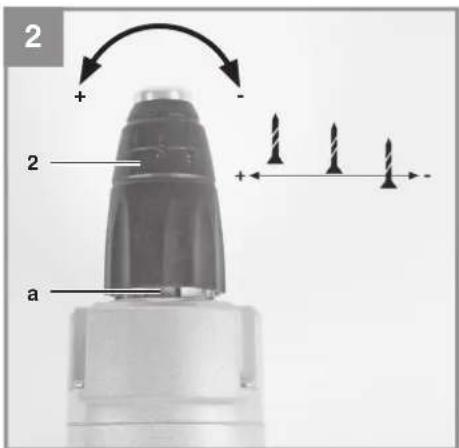

5.1 Einstellen der Einschraubtiefe (Bild 2)

Mit dem Tiefeneinstellring (2) kann die Einschraub-tiefe der Schraube in den Werkstoff in rastenden Stufen vorgewählt werden.

PLUS-Richtung: großere Einschraubtiefe

MINUS-Richtung:kleinereEinschraubtiefe

D

Die erforderliche Einstellung am besten durch eine Probeschraubung ermitteln. Schraube mit der Schraubenspitze kräftig gegen den zuverschraubenden Werkstoff drucken bis der Schraubtiefenanschlag (1) auf dem Werkstück auf-stehen und die Kupplung ausgekuppelt hat.

Die Skala (a) dient als grobe Orientierung, falls sich der Tiefeneinstellring (2) verstellen sollen oder wenn mehrere Schraubtiefen im Wechsel benötigt werden.

5.2 Werkzeugeinsatzwechsel

Zum Wechseln der Werkzeugeinsätze den Schrau-bentiefenanschlag (1) mit den Tiefeneinstellung (2) auf die max. Einsschraubtiefe drehen und den Werk-zeugeinsatz nach vorne abziehen, eventuell unter zu Hilfenahme einer Zange.

5.3 Schrauben

Verwenden Sie am besten Schrauben mit einer Selfbstzentrierung (z.B. Torx; Kreuzschlitz), welche ein sicheres Arbeitungen gewährleistet. Achten Sie darauf, dass der verwendete Werkzeugeinsatz und die Schraube in Form und Großübereinstimmen.

6. Bedienung

6.1 Ein/Ausschalter (Pos. 4)

Einschalten:

Ein-/Ausschalter (4) drucken

Dauerbetrieb:

Ein-/Ausschalter (4) mit Ein-Arretierung (5) sichern.

Ausschalten:

Ein/Ausschalter (4) kurz eindrücken bzw. loslassen.

6.2 Drehzahl einstellen (Pos. 4)

• Sie können die Drehzahl während des Betriebs stufenlos steuern.
  Durch mehr oder weniger starkes Drucken des Ein-/Ausschalters (4) wahlen Sie die Drehzahl.
  Wahl der richtigen Drehzahl: Die am besten geeignete Drehzahl ist abhängig vom Werkstück, von der Betriebsart und vom eingesetzten Bohrer.

Geringer Druck auf Ein-/Ausschalter (4): niedrigere Drehzahl (Geeignet für: keine Schrauben, wieche Werkstoffe)
- Größer Druck auf Ein-/Ausschalter (4): höhere Drehzahl (Geeignet für: große/lange Schrauben, harte Werkstoffe)

6.3 Vorwahlen der Drehzahl (Pos. 3)

Der Drehzahl-Regler (3) erfolgt es Ihnen, die maximale Drehzahl zu definierten. Der Ein-/Ausschalter (4) kann nur noch bis zur vorgegebenen Maximalrehzahl eingedrück werden.
- Stellen Sie die Drehzahl mit dem Drehzahl-Regler (3) im Ein-/Ausschalter (4) ein.

6.4 Rechts-/Linkslauf-Umschalter (Pos. 6)

Nur im Stillstand umschalten!
Mit dem Schiebeschalter über dem Ein/Ausschalter konnen Sie die Drehrrichtung des Schraubers einstellen.

Laufrichtung

Schalterposition

Rechtslauf Rechts eigedrückt

Linklauf

Links

eingedrückt

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

D

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa-oder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angreifen. Achen Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung让他们 Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Gefahr! Die Kohlebürsten * dürfen nur von einer Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.4 Ersatzteil- und Zubehrbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

Tipp! Für ein gutes Arbeits

ergebnis empfehlen wir hochwertiges Zubehör von

kwb!www.kwb.eu

[e-mail]

9. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zugreifen. Werden das Gerät und dessen Zubehör bestehen aus geschrieben Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehornteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibeil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beispiel
Verschleibsteile*Kohlebürsten
Verbrauchsmaterial/Verbrauchsteile*
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thish und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrer Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier eine Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingerate
Defekte Geräte anmelden
Garantieverlägerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freu den auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: [phone] Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

7. Byta ut natkabeln

Fara!

Endast for EU-länder

Bescherming klasse II

NL

Gevaar!

4. Technische gegevens

Netspanning: 230 V~50 Hz
Opgenomen vermogen: 500 watt
Onbelast toerental: 0-2200 t/min
Gereedschapshoeder 6,35 mm zeskant
Max.schoef diameter .5x50mm
Bescherming klasse: ...II /回
Gewicht: 2,0 kg

NL

Gevaar!

Geluid en vibratie

Mittausvirhe KpA 3 dB

FIN

Aaen tehotaso L_WA 93 dB(A)

Mittausvirhe K_WA 3 dB

5. Piv Tn 0eon eAitoupyia

Piv T ouvdean aiyoupeuteire nwc ta otoxieia OTNV EIKETA TOU OUMFWOVV ME TA OTOXEA TOI KIou.

Pnoeioon

Piv kavete puuieic ot oukeun va byaTe navta to bua ano tn npia.

Na xnpaonoe' tie movo kataalnae kaqbiδauec o ae yoyn kataoan.
Otav biwve OE oawepikoC kai EomegakeioC toixouv aEyxete yia EvexoEvouc aywooc peuatoC, aepiou kai vepou.
To kaotaaibi diaotei oumuektn uoiayoe.H atpaktoc nepiotpeetai movo otav meoel n bda oto avikelevo katepyaioac.

5.1 P Tou C ATOC (EIK.2) Me TO dakTuio puOuOc BaoUs 2) mTopeTe va pOeTIAEETo BaoC BIDwAtoTc Biaoc oTo avtkeIevo Ae BaOiEs. TIC npopUoiouEvcs BaiDcStaata To Bldwa.

KateuBuvon YN

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

EU

Konformitätserklarung

D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Artikel

Trockenbauschrauber TH-DY 500 E (Einhell)

2014/29/EU

2005/32/EC_2009/125/EC

2014/35/EU

2006/28/EC

2014/30/EU

2014/32/EU

2014/53/EC

2014/68/EU

EU/2016/426 Notified Body:

EU/2016/425

2011/65/EU

2006/42/EC

Annex IV Notified Body: Reg.No.:

2000/14/EC_2005/88/EC Annex V

Annex VI Noise:measured LWA = dB A);guaranteed LWA = dB A) P = KW . L / = cm Notified Body:

□2012/46/EU

Emission No.:

Standard references: EN 62841-1; EN 62841-2-1; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 26.02.2018

Yang Product-ManagementWeichselgartner/General-Manager

First CE:13

Art-No.:42.599.05

I-No.:11012
