BEDIENUNGSANLEITUNG HD 615 M Portable Kärcher

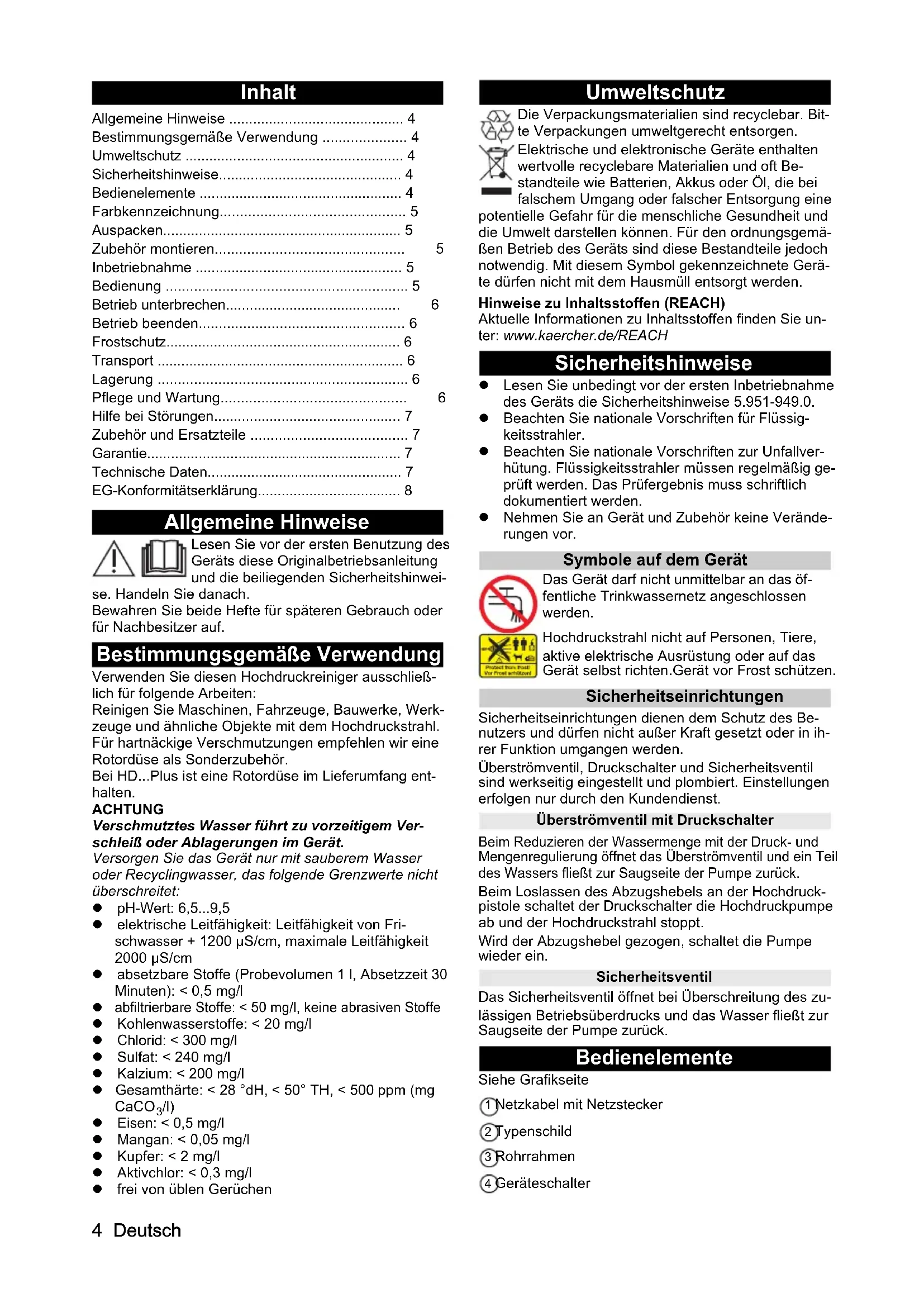

E4 Deutsch Inhalt Allgemeine Hinweise Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinwei- se. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf. Bestimmungsgemäße Verwendung Verwenden Sie diesen Hochdruckreiniger ausschließ- lich für folgende Arbeiten: Reinigen Sie Maschinen, Fahrzeuge, Bauwerke, Werk- zeuge und ähnliche Objekte mit dem Hochdruckstrahl. Für hartnäckige Verschmutzungen empfehlen wir eine Rotordüse als Sonderzubehör. Bei HD...Plus ist eine Rotordüse im Lieferumfang ent- halten. ACHTUNG Verschmutztes Wasser führt zu vorzeitigem Ver- schleiß oder Ablagerungen im Gerät. Versorgen Sie das Gerät nur mit sauberem Wasser oder Recyclingwasser, das folgende Grenzwerte nicht überschreitet: pH-Wert: 6,5...9,5 elektrische Leitfähigkeit: Leitfähigkeit von Fri- schwasser + 1200 µS/cm, maximale Leitfähigkeit 2000 µS/cm absetzbare Stoffe (Probevolumen 1 l, Absetzzeit 30 Minuten): < 0,5 mg/l

abfiltrierbare Stoffe: < 50 mg/l, keine abrasiven Stoffe Kohlenwasserstoffe: < 20 mg/l Chlorid: < 300 mg/l Sulfat: < 240 mg/l Kalzium: < 200 mg/l Gesamthärte: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO

• /l) Eisen: < 0,5 mg/l Mangan: < 0,05 mg/l Kupfer: < 2 mg/l Aktivchlor: < 0,3 mg/l frei von üblen Gerüchen Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bit- te Verpackungen umweltgerecht entsorgen. Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Be- standteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemä- ßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Gerä- te dürfen nicht mit dem Hausmüll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie un- ter: www.kaercher.de/REACH Sicherheitshinweise Lesen Sie unbedingt vor der ersten Inbetriebnahme des Geräts die Sicherheitshinweise 5.951-949.0. Beachten Sie nationale Vorschriften für Flüssig- keitsstrahler. Beachten Sie nationale Vorschriften zur Unfallver- hütung. Flüssigkeitsstrahler müssen regelmäßig ge- prüft werden. Das Prüfergebnis muss schriftlich dokumentiert werden. Nehmen Sie an Gerät und Zubehör keine Verände- rungen vor. Symbole auf dem Gerät Das Gerät darf nicht unmittelbar an das öf- fentliche Trinkwassernetz angeschlossen werden. Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten.Gerät vor Frost schützen. Sicherheitseinrichtungen Sicherheitseinrichtungen dienen dem Schutz des Be- nutzers und dürfen nicht außer Kraft gesetzt oder in ih- rer Funktion umgangen werden. Überströmventil, Druckschalter und Sicherheitsventil sind werkseitig eingestellt und plombiert. Einstellungen erfolgen nur durch den Kundendienst. Überströmventil mit Druckschalter Beim Reduzieren der Wassermenge mit der Druck- und Mengenregulierung öffnet das Überströmventil und ein Teil des Wassers fließt zur Saugseite der Pumpe zurück. Beim Loslassen des Abzugshebels an der Hochdruck- pistole schaltet der Druckschalter die Hochdruckpumpe ab und der Hochdruckstrahl stoppt. Wird der Abzugshebel gezogen, schaltet die Pumpe wieder ein. Sicherheitsventil Das Sicherheitsventil öffnet bei Überschreitung des zu- lässigen Betriebsüberdrucks und das Wasser fließt zur Saugseite der Pumpe zurück. Bedienelemente Siehe Grafikseite 1 Netzkabel mit Netzstecker 2 Typenschild 3 Rohrrahmen 4 Geräteschalter Allgemeine Hinweise p. 4
• Bestimmungsgemäße Verwendung p. 4
• Umweltschutz p. 4
• Sicherheitshinweise p. 4
• Bedienelemente p. 4
• Farbkennzeichnung p. 5
• Auspacken p. 5
• Zubehör montieren p. 5
• Inbetriebnahme p. 5
• Bedienung p. 5
• Betrieb unterbrechen p. 6
• Betrieb beenden p. 6
• Frostschutz p. 6
• Transport p. 6
• Lagerung p. 6
• Pflege und Wartung p. 6
• Hilfe bei Störungen p. 7
• Zubehör und Ersatzteile p. 7
• Garantie p. 7
• Technische Daten p. 7
• EG-Konformitätserklärung Deutsch 5 5 Schutzteil 6 Düse 7 Strahlrohr EASY!Lock 8 Hochdruckpistole EASY!Force 9 Sicherungsraste 10 Abzugshebel 11 Entriegelungshebel 12 Hochdruckschlauch EASY!Lock 13 Gerätehaube 14 Hochdruckanschluss 15 Wasseranschluss 16 Überwurfmutter 17 Schlauchstutzen 18 Sieb Farbkennzeichnung p. 8

Bedienelemente für den Reinigungsprozess sind gelb. Bedienelemente für die Wartung und den Service sind hellgrau. Auspacken

1. Packungsinhalt beim Auspacken prüfen.

2. Bei Transportschäden sofort Händler informieren.

Zubehör montieren Hinweis Das EASY!Lock-System verbindet Komponenten durch ein Schnellgewinde mit nur einer Umdrehung schnell und sicher.

1. Hochdruckdüse auf das Strahlrohr stecken.

2. Überwurfmutter montieren und handfest anziehen

(EASY!Lock). Abbildung A

3. Strahlrohr mit Hochdruckpistole verbinden und

handfest anziehen (EASY!Lock). Hochdruckschlauch anbringen

1. Hochdruckschlauch mit Hochdruckpistole und

Hochdruckanschluss des Geräts verbinden und handfest anziehen (EASY!Lock). Inbetriebnahme Elektrischer Anschluss GEFAHR Verletzungsgefahr durch elektrischen Schlag Verbinden Sie das Gerät mit einem Stecker mit dem elektrischen Netz. Eine nicht trennbare Verbindung mit dem Stromnetz ist verboten. Der Stecker dient zur Netztrennung. Anschlusswerte siehe Typenschild oder Technische Daten.

1. Netzkabel abwickeln und auf dem Boden ablegen.

2. Netzstecker in die Steckdose stecken.

Wasseranschluss Anschluss an eine Wasserleitung 몇 WARNUNG Gesundheitsgefahr durch Rückfluss verschmutz- ten Wassers in das Trinkwassernetz. Beachten Sie die Vorschriften des Wasserversorgers. Gemäß gültiger Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Verwenden Sie einen Systemtrenner von KÄRCHER oder alternativ einen Systemtrenner gemäß EN 12729 Typ BA. Wasser, das durch einen Systemtrenner geflos- sen ist, wird als nicht trinkbar eingestuft. Schließen Sie den Systemtrenner immer an der Wasserversorgung, niemals direkt am Wasseranschluss des Geräts an.

1. Wasserversorgung auf Zulaufdruck, Zulauftempera-

tur und Zulaufmenge prüfen. Anforderungen siehe Abschnitt “Technische Daten”.

2. Systemtrenner und Wasseranschluss des Gerätes

mit einem Schlauch verbinden (Mindestlänge 7,5 m, Mindestdurchmesser 1”). Der Zulaufschlauch ist nicht im Lieferumfang enthal- ten.

3. Wasserzulauf öffnen.

Wasser aus Behälter ansaugen

1. Saugschlauch (Bestellnummer 4.440-207.0) und

Filter (Bestellnummer 4.730-012.0) am Wasseran- schluss anschrauben.

1. Düse vom Strahlrohr abschrauben.

2. Gerät laufen lassen, bis das Wasser blasenfrei aus-

3. Bei Entlüftungsproblemen Gerät 10 Sekunden lau-

fen lassen, dann ausschalten. Vorgang mehrmals wiederholen.

4. Gerät ausschalten.

5. Düse wieder aufschrauben.

Bedienung GEFAHR Verletzungsgefahr durch den Hochdruck-Wasser- strahl Fixieren Sie Abzugshebel und Sicherungshebel nie- mals in betätigter Position. Benutzen Sie die Hochdruckpistole nicht, wenn der Si- cherungshebel beschädigt ist. Schieben Sie vor allen Arbeiten am Gerät die Siche- rungsraste der Hochdruckpistole nach vorne. Hochdruckpistole öffnen/schließen

1. Hochdruckpistole öffnen: Sicherungshebel und Ab-

zugshebel betätigen.

2. Hochdruckpistole schließen: Sicherungshebel und

Abzugshebel loslassen. Betrieb mit Hochdruck Hinweis Das Gerät ist mit einem Druckschalter ausgestattet. Der Motor läuft nur an, wenn die Hochdruckpistole geöffnet ist.

1. Geräteschalter auf “I” stellen.

2. Hochdruckpistole entsichern, dazu Sicherungsraste

der Hochdruckpistole nach hinten schieben.

3. Hochdruckpistole öffnen.

Betrieb mit Reinigungsmittel Hinweis Zum Betrieb mit Reinigungsmittel wird eine Becher- schaumlanze (Option) benötigt. 몇 WARNUNG Gesundheitsgefahr durch falschen Umgang mit Reinigungsmitteln Sicherheitshinweise auf dem Reinigungsmittel beach- ten.6 Deutsch ACHTUNG Ungeeignete Reinigungsmittel können das Gerät und das zu reinigende Objekt beschädigen. Verwenden Sie nur von KÄRCHER freigegebene Reini- gungsmittel. Beachten Sie dem Reinigungsmittel beigegebene Do- sierempfehlungen und Hinweise. Gehen Sie um Schutz der Umwelt sparsam mit Reini- gungsmitteln um. KÄRCHER-Reinigungsmittel garantieren ein störungs- freies Arbeiten. Bitte lassen Sie sich beraten oder for- dern Sie unseren Katalog oder unsere Reinigungsmittel-Informationsblätter an. Abbildung B 1 Schaumdüse 2 Behälter 3 Blendensatz Reinigungsmittelzumischung: 3=hoch, 2=mittel, 1=niedrig 4 Saugschlauch 5 Hochdruckpistole EASY!Force

1. Behälter abschrauben.

2. Gewünschte Blende in den Saugschlauch einste-

3. Reinigungsmittel in den Behälter füllen.

4. Behälter an die Schaumdüse schrauben.

5. Strahlrohr von der Hochdruckpistole entfernen.

6. Schaumdüse an der Hochdruckpistole anbringen

und handfest anziehen.

7. Hochdruckreiniger in Betrieb nehmen.

Empfohlene Reinigungsmethode

1. Das Reinigungsmittel sparsam auf die trockene Ober-

fläche sprühen und einwirken (nicht trocknen) lassen.

2. Den gelösten Schmutz mit dem Hochdruckstrahl ab-

spülen. Schaumlanze spülen Die Schaumlanze muss nach der Benutzung gespült wer- den, um Reinigungsmittelablagerungen zu vermeiden.

1. Behälter abschrauben.

2. Reinigungsmittelrest in die Lieferverpackung zurück

3. Behälter mit klarem Wasser füllen.

4. Behälter an die Schaumdüse schrauben.

5. Schaumdüse ca. 1 Minute lang betreiben um Reini-

gungsmittelreste auszuspülen.

Betrieb unterbrechen

1. Hochdruckpistole schließen, das Gerät schaltet

2. Hochdruckpistole sichern, dazu Sicherungsraste

nach vorne schieben. Hinweis Beim Ausschalten des Gerätes wird der Wasserdruck um ca. 70% abgesenkt. Dadurch sinkt die Betätigungs- kraft der Hochdruckpistole und die Lebensdauer des Gerätes steigt. Betrieb fortsetzen

1. Hochdruckpistole entsichern, dazu Sicherungsraste

nach hinten schieben.

2. Hochdruckpistole öffnen, das Gerät schaltet wieder

ein. Betrieb beenden

1. Wasserzulauf schließen.

2. Hochdruckpistole öffnen.

3. Geräteschalter auf “I” drehen und Gerät 5 bis 10 Se-

kunden laufen lassen.

4. Hochdruckpistole schließen.

5. Geräteschalter auf “0/OFF” drehen.

6. Netzstecker nur mit trockenen Händen aus der

7. Wasserzulauf entfernen.

8. Hochdruckpistole öffnen, bis das Gerät drucklos ist.

9. Hochdruckpistole sichern, dazu Sicherungsraste

nach vorne schieben. Frostschutz ACHTUNG Frost zerstört das nicht vollständig von Wasser ent- leerte Gerät. Bewahren Sie das Gerät an einem frostfreien Ort auf. Ist keine frostfreie Lagerung möglich:

2. Handelsübliches Frostschutzmittel durch das Gerät

3. Gerät maximal 1 Minute laufen lassen, bis Pumpe

und Leitungen leer sind. Hinweis Handelsübliches Frostschutzmittel für Kraftfahrzeuge auf Glykolbasis verwenden. Handhabungsvorschriften des Frostschutzmittelherstellers beachten. Transport 몇 VORSICHT Verletzungsgefahr, Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Gerätes. ACHTUNG Beschädigungsgefahr Schützen Sie den Abzugshebel der Hochdruckpistole vor Beschädigungen.

1. Beim Transport in Fahrzeugen Gerät nach den je-

weils gültigen Richtlinien gegen Rutschen und Kip- pen sichern. Lagerung 몇 VORSICHT Verletzungsgefahr, Beschädigungsgefahr. Beachten Sie bei der Lagerung das Gewicht des Gerä- tes.

1. Gerät nur in Innenräumen lagern.

Pflege und Wartung GEFAHR Verletzungsgefahr durch unabsichtlich anlaufen- des Gerät und elektrischen Schlag. Schalten Sie vor allen Arbeiten das Gerät aus und zie- hen Sie den Netzstecker. Sicherheitsinspektion / Wartungsvertrag Mit Ihrem Händler können Sie eine regelmäßige Sicher- heitsinspektion vereinbaren oder einen Wartungsver- trag abschließen. Bitte lassen Sie sich beraten. Vor jedem Betrieb

1. Anschlusskabel auf Schäden prüfen, beschädigtes

Kabel unverzüglich durch den autorisierten Kunden- dienst oder eine Elektrofachkraft austauschen las- sen.Deutsch 7

2. Hochdruckschlauch auf Beschädigung prüfen, be-

schädigten Hochdruckschlauch unverzüglich aus- tauschen.

3. Gerät auf Dichtheit prüfen. 3 Tropfen Wasser pro Mi-

nute sind zulässig. Bei stärkerer Undichtigkeit Kun- dendienst aufsuchen. Wöchentlich

1. Sieb im Wasseranschluss reinigen.

Sieb im Wasseranschluss reinigen

1. Überwurfmutter abschrauben.

2. Schlauchstutzen mit Sieb herausziehen.

3. Sieb äußerlich reinigen und abspülen.

Hinweis: Sechskant des Schlauchstutzens zum Anschluss im Gerät ausrichten.

4. Schlauchstutzen mit Sieb einsetzen.

5. Überwurfmutter festziehen.

Alle 500 Betriebsstunden, mindestens jährlich

1. Wartung des Geräts durch den Kundendienst durch-

Öl wechseln Hinweis Ölmenge und -sorte siehe Abschnitt “Technische Da- ten”

1. 4 Schrauben herausdrehen.

2. Gerätehaube abnehmen.

3. Ölablassschlauch nach unten schwenken und über

einen Öl-Auffangbehälter halten.

4. Stopfen aus dem Ölablassschlauch ziehen.

6. Schaumstoff aus dem Ölbehälter herausnehmen.

7. Warten bis das Öl vollständig abgelaufen ist.

8. Stopfen in den Ölablassschlauch stecken.

9. Ölablassschlauch nach oben schwenken und ein-

10. Abgemessene Ölmenge einfüllen.

11. Schaumstoff in den Ölbehälter einsetzen.

12. Deckel anbringen und festdrücken.

Abbildung E Hilfe bei Störungen GEFAHR Verletzungsgefahr durch unabsichtlich anlaufen- des Gerät und elektrischen Schlag. Schalten Sie vor allen Arbeiten das Gerät aus und zie- hen Sie den Netzstecker. Lassen Sie elektrische Bauteile nur vom autorisierten Kundendienst prüfen und reparieren. Suchen Sie bei Störungen, die in diesem Kapitel nicht genannt sind, im Zweifelsfall und bei ausdrücklichem Hinweis einen autorisierten Kundendienst auf. Gerät lässt sich nicht starten Anschlusskabel auf Schaden prüfen. Netzspannung prüfen. Ist das Gerät überhitzt: a Geräteschalter auf “0” stellen. b Gerät mindestens 15 Minuten lang abkühlen las- sen. c Geräteschalter auf “1” stellen. Bei elektrischem Defekt Kundendienst aufsuchen. Gerät kommt nicht auf Druck Größe der Düse kontrollieren, erforderliche Größe siehe Kapitel “Technische Daten”. Gerät entlüften, siehe Kapitel “Gerät entlüften”. Sieb im Wasseranschluss reinigen. Wasserzulaufmenge prüfen, erforderliche Menge siehe Kapitel “Technische Daten”. Düse reinigen. Bei Bedarf Kundendienst aufsuchen. Pumpe undicht Bis zu 3 Tropfen Wasseraustritt pro Minute sind zuläs- sig. Bei stärkerer Undichtigkeit Gerät durch den Kun- dendienst prüfen lassen. Pumpe klopft Wasserzuleitung auf Dichtheit prüfen. Gerät entlüften, siehe Kapitel “Gerät entlüften”. Bei Bedarf Kundendienst aufsuchen. Reinigungsmittel-Beimischung zu gering Becher der Schaumdüse nachfüllen. Größere Blende auf den Saugschlauch stecken. Saugschlauch und Schaumdüse auf Reinigungsmit- tel-Ablagerungen prüfen. Ablagerungen mit lauwar- mem Wasser entfernen. Zubehör und Ersatzteile Nur Original-Zubehör und Original-Ersatzteile verwen- den, sie bieten die Gewähr für einen sicheren und stö- rungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com. Garantie In jedem Land gelten die von unserer zuständigen Ver- triebsgesellschaft herausgegebenen Garantiebedin- gungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Ma- terial- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden- dienststelle. (Adresse siehe Rückseite) Technische Daten HD 6/15 M Portable HD 7/17 M Portable Elektrischer Anschluss Spannung V 230 400 Phase ~ 1 3 Frequenz Hz 50 50 Anschlussleistung kW 3,1 4,2 Schutzart IPX5 IPX5 Netzabsicherung (träge) A 16 168 Deutsch Technische Änderungen vorbehalten. EG-Konformitätserklärung Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart so- wie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Ge- sundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Ma- schine verliert diese Erklärung ihre Gültigkeit. Produkt: Hochdruckreiniger Typ: 1.150-xxx Einschlägige EG-Richtlinien 2000/14/EG 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU Angewandte harmonisierte Normen EN 60335–1 EN 60335–2–79 EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 62233: 2008 EN 61000–3–2: 2014 HD 6/15 EN 61000–3–3: 2013 Angewandtes Konformitätsbewertungsverfahren 2000/14/EG: Anhang V Schallleistungspegel dB(A) Die Unterzeichnenden handeln im Auftrag und mit Voll- macht der Geschäftsführung. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2019/06/01 Verlängerungskabel 30 m mm

2,5 2,5 Wasseranschluss Zulaufdruck (max.) MPa 1 1 Zulauftemperatur (max.) °C 60 60 Zulaufmenge (min.) l/min 13 15 Ansaughöhe (max.) m 0,5 0,5 Leistungsdaten Gerät Düsengröße der Standarddüse 033 040 Betriebsdruck MPa 15 17 Betriebsüberdruck (max.) MPa 22,5 25,5 Fördermenge, Wasser l/min 9,3 11,6 Rückstoßkraft der Hochdruckpistole N 28,6 35,5 Maße und Gewichte Typisches Betriebsgewicht kg 30 32 Länge mm 590 590 Breite mm 320 320 Höhe mm 430 430 Ölmenge l 0,25 0,20 Ölsorte Typ 15W40 15W40 Ermittelte Werte gemäß EN 60335-2-79 Hand-Arm-Vibrationswert m/s

2,4 3,0 Unsicherheit K m/s

0,7 0,8 Schalldruckpegel L

dB(A) 74 79 Unsicherheit K

dB(A) 3 3 Schallleistungspegel L
