BEDIENUNGSANLEITUNG HS 18 LTX 65 METABO

de Originalbetriebsanleitung 4

en Original instructions 8

fr Notice originale 12

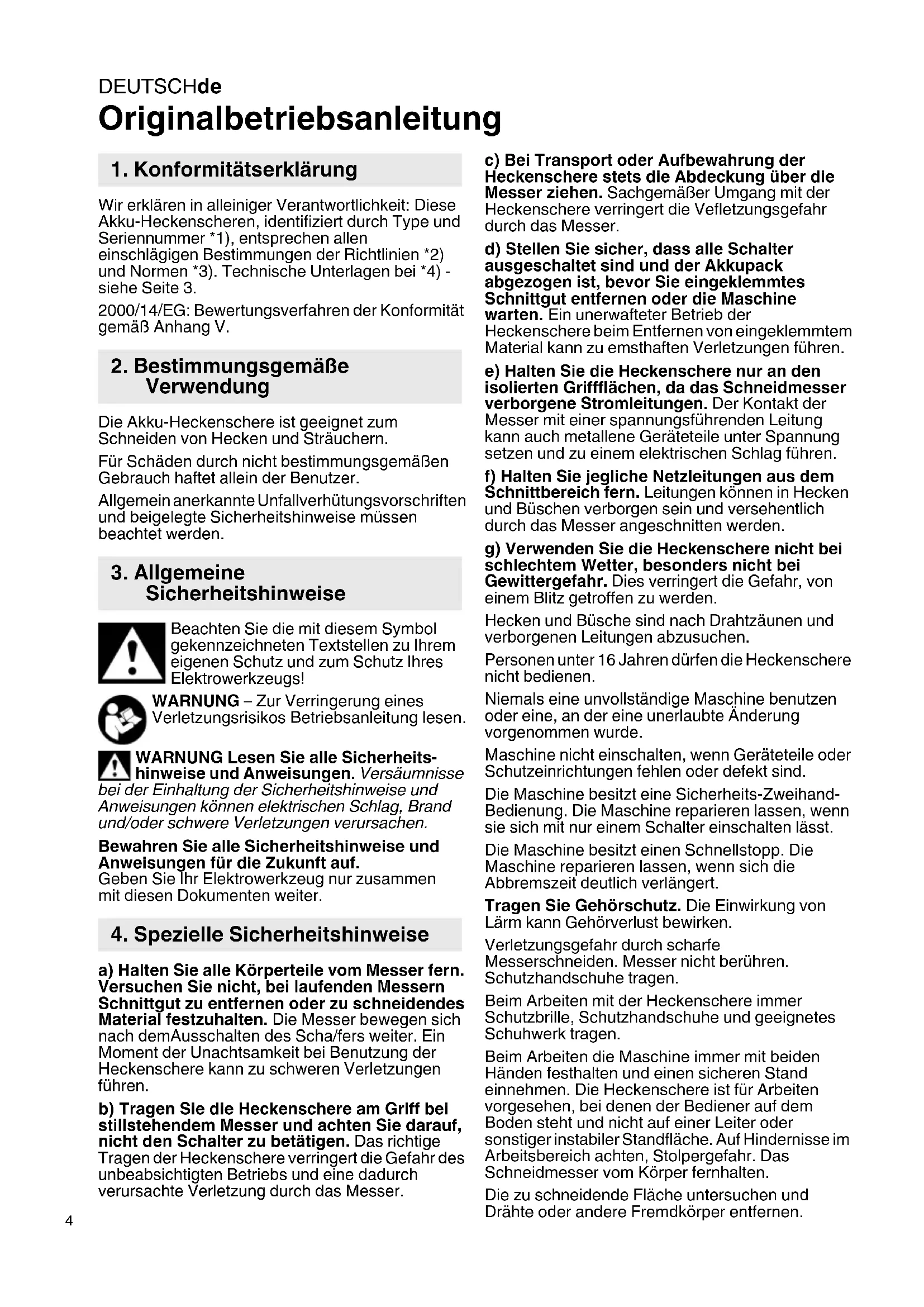

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit: Diese Akku-Heckenscheren, identifiziert durch Type und Seriennummer 1 , entsprechen allen einschlädigten Bestimmungen der Richtlinien 2 und Normen 3 . Technische Unterlagen bei 4 - siehe Seite 3.

2000/14/EG: Bewertungsverfahren der Konformität gemäß Anhang V.

2. Bestimmungsgemäß Verwendung

Die Akku-Heckenschere ist geeignet zum Schneiden von Hecken und Strauchern.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesen Symbol gekennzeichneten Textstellen zu ihrer eigenen Schutz und zum Schutz Ihrches Elektrowerkzeugs!

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

a) Halten Sie alle Körperteile vom Messer fern. Versuchen Sie nicht, bei laufenden Messern Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Die Messer bewegen sich nach demAusschalten des Scha/fers weiter. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.
b) Tragen Sie die Heckenschere am Griff bei stillstehendem Messer und achten Sie daraufuf, nicht den Schalter zu betätigten. Das richtige Tragen der Heckenschere verringgert die Gefahr des unbeabsichtigten Betriebs und eine dadurch verursachte Verletzung durch das Messer.

c) Bei Transport oder Aufbewährung der Heckenschere stets die Abdeckung über die Messerziehen. Sachgemäß Umgang mit der Heckenschere verringgert die Vefletzungsgefahr durch das Messer.

d) Stellen Sie sicher, dass alle Schalter ausgeschaltet sind und der Akkupack abgezogen ist, bevor Sie eingeklemmtes Schnittgut entfernen oder die Maschine warten. Ein unerwafteter Betrieb der Heckenschere beim Entfernen von eingeklemmtem Material kann zu emsthaften Verletzungen führen.

e) Halten Sie die Heckenschere nur an den isolierten Griffflächen, da das Schneidmesser verborgene Stromleitungen. Der Kontakt der Messer mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

f) Halten Sie jegliche Netzleitungen aus dem Schnittbereich fern. Leitungen konnen in Hecken und Buseschen verborgen sein und versehentlich durch das Messer angeschnitten werden.

g) Verwenden Sie die Heckenschere nicht bei schlechtem Wetter, sondern nicht bei Gewittergebung. Dies verringert die Gefahr, von einem Blitz getroffen zu werden.

Hecken und Busesch sind nach Drahtzäunen und verborgen Leitungen abzusuchen.

Personen unter 16 Jahren dürfen die Heckenschere nicht bedieren.

Niemals eine unvollständige Maschine benutzen oder eine, an der eine unerlaubte Änderung vorgenommen wurde.

Maschine nicht einschalten, wenn Geräteile oder Schutzeinrichtungen fehlen oder defekt sind.

Die Maschine besitzt eine Sicherheits-Zweihand-Bedienung. Die Maschine reparieren setzen, wenn sie sich mit nur einem Schalter einschalten{lasset.

Die Maschine besitzt einen Schnellstopp. Die Maschine reparieren lessen, wenn sich die Abbremszeit deutlich verlangert.

Tragen Sie Gehorschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.

Verletzungsgefahr durch scharfe Messerschneiden. Messer nicht berühren. Schutzhandschuhe tragen.

Beim Arbeiten mit der Heckenschere immer Schutzbrille, Schutzhandschuhe und geeignetes Schuhwerk/TRagen.

Beim Arbeitsen die Maschine immer mit beiden Händen festhalten und einen sicheren Stand einnehmen. Die Heckenschere ist für Arbeiten vorgesehen, bei denen der Bediener auf dem Boden steht und nicht auf einer Leiter oder sonstiger instabiler Standfläche. Auf Hindernisse im Arbeitsbereich achten, Stolpergefahr. Das Schneidmesser vom Körper per fernhalten.

Die zu schneidende Fläche untersuchen und Drahte oder andere Fremdkörper entfern.

Wenn die Schneidmesser durch einen besonder harten Ast oder Fremdkörper (Draht in einer Hecke) zum Stillstandkommen und die Hemmung nicht durch Zurückziehen der Maschine beseitigt werden kann, muss man zuerst den Motor ausschalten und den Akkupack aus der Maschine enthalten, bevor man die Ursache der Blockierung mit der Hand aus dem Schneidmesser halten.

Für andere Tätigkeiten (z. B. Zweige oder Schnittgut entfern) die Maschine außerhalb des Arbeitsbereiches ablegen.

Die Maschine so ablegen, dass niemand gefährdet werden kann.

Bei Nichtbenutzung den Akkupack aus der Maschine entnehmer.

Zum Aufbewahren und zum Transport stets den Aufbewahrungsbehälter auf die Schneidmesserschieben. (Richtig herum aufschieben: Metabos-Schriftzug zeigt nach oben).

Maschine nur am Bügelgriff trag.

Sicherheitshinweise zum Akkupack:

Akkupacks vor Nasse schützen!

Akkupacks nicht dem Feuer aussetzen!

Keine defekten oder deformierten Akkupacks verwenden!

Akkupacks nicht offen!

Kontakte der Akkupacks nicht berühren oder kurzschreiben!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

• Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spulen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Augen gelamt, waschen Sie sie mit sauberem er aus und begeben Sie sich unverzüglich in die Behandlung!

Akkupack aus der Maschine entnehmer bevor irgendene Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist.

Die Maschine beim Entnehmen und Einsetzen des Akkupacks so festhalten, dass der Ein-/Ausschalter nicht unbeabsichtigt betätig wirden kann.

Bei einer defekten Maschine den Akkupack aus der Maschinenehmen.

Transport von Li-Ion-Akkupacks:

Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrungsrecht (UN 3480 und UN 3481). Klaren Sie beim Versand von Li-Ion Akkupacks die aktuell gultigen Vorschriften. Informieren sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich.

Versenden Sie Akkupacks nur wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine

nehmen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

WARNING - Allgemeine Gefahren

Die Betriebsanleitung loses.

Schützen Sie Ihr Gerät vor Nasse. Nicht dem Regen aussetzen. Nicht bei Regen oder an nassen Hecken benutzen.

Augenschutz tragen.

Gehorschutz tragen. Einwirkung hoher Lärmpegel kann zu Gehorschäden führen.

Halten Sie die Hande vom Messer fern.

5. Überblick

SieheSeite2.

1 Aufbewährungsbehälter
2 Anstoßschutz mit Zweigzuführung
3 Hand schutz
4 Büge l g r i f f
5 Bügelgriffschalter (Sicherheits-Zweihand-Bedienung)
6 Schneid messer
7 Einsatzpierre: Zum Verriegeln des Schalterdrückers (8) um unbeabsichtigtes Einsatzen zu vermeiden.
8 Schalter (Sicherheits-Zweihand-Bedienung)
9 Taste zur Akkupack-Entriebelung
10 Akkupack
11 Taste der Kapazitätsanzeige
12 Kapazitäts- und Signalanzeige

6. Inbetriebnahme

6.1 Akkupack

Vor der Benutzung den Akkupack aufladen.
Laden Sie den Akkupack bei Leistungsabfall wieder auf.

Anweisungen zum Laden des Akkupacks finden Sie in der Betriebsanleitung des Metabo-Ladegerätes.

Bei Li-Ion-Akkupacks mit Kapazitäts- und Signalanzeige (12) (ausstattungsabhängig):
- Taste (11) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt.
- Blinke eine LED-Leuche, ist der Akkupack fast leer und muss wieder aufgeladen werden.

6.2 Akkupack entnahmen, einsetzen

Die Maschine beim Entnehmen und Einsetzenden Akkupacks so festhalten, dass der Ein-/

DEUTSCHde

Ausschalter nicht unbeabsichtigt betätigter werden kann.

Entnehmen:

Taste zur Akkupack-Entriebelung (9) drücken und Akkupack (10) Herausziehen.

Einsetzen:

Akkupack (10) bis zum Einrasten aufschieben.

Schnellstopp überprüfen:

Maschine kurz ein und wieder ausschalten.

Die Maschine reparieren lessen, wenn sich die Abbremszeit deutlich verlangert.

7. Benutzung

7.1 Einsatzspere, Ein- und Ausschalten (Sicherheits-Zweihand-Bedienung):

Um die Maschine einzuschalten muss die Einsatzspere (7) gelost werden.

Schalter (8) gespeert
Schalter (8) entriegel

• Einschalten: Schalter (8) drucken, Bügelschalter (5) drucken.
• Ausschalten: Schalter (5) oder (8) loslassen. Solange Schalter (8) gedrückt bleibt, ist die Einsatzspierre (7) gelöst.

Durch den Schnellstopp kommt die Schneidmesser innerhalb von 0,08 Sekunden zum Stillstand.

Die Maschine reparieren lessen, wenn sich die Abbremszeit deutlich verlangert.

7.2 Reinigung des Schneidmessers (nach jeder Benutzung)

Vor dem Reinigen:

Maschine ausschalten. Akkupack (10) aus der

Maschine entnehmer.

Schutzhandschuhe tragen.

Verunreinigungen, Blattreste u. entfernen (z. B. mit Pinsel oder Tuch)

Nach dem Reinigen: Schneidmesser mit Metabo-Heckenscheren-Pflegeol 6.30474 oder Pump-Spray 6.30475 (biologisch abbaubar) behandeln.

8. Wartung

Es empfieht sich, stumpf gewordene Schneidmesser in einer Fachwerkstatt schärfen zu halten. Schneidmesser regelmäßig auf Beschädigung überprüfen und gegebenenfalls durch eine Fachwerkstatt sofort instand setzen halten.

9. Zubehör

Verwenden Sie nur original Metabo- oder CAS-Cordless Alliance System) Akkupacks und Zubehor.

A Ladegerate: ASC 55, ASC 145, etc. Best.-Nr.: 627044000ASC 55 Best.-Nr.: 627378000ASC 145 etc.

B Akkupacks:

Best.-Nr.: 625367000 4,0 Ah (LiHD)

Best.-Nr.: 625368000 5,5 Ah (LiHD)

Best.-Nr.: 625369000 8,0 Ah (LiHD)

Best.-Nr.: 625549000 10,0 Ah (LiHD)

Best.-Nr.: 625596000 2,0 Ah (Li-Ion)

Best.-Nr.: 625591000 4,0 Ah (Li-Ion)

Best.-Nr.: 625592000 5,2 Ah (Li-Ion) etc.

C Heckenscheren-Pflegeol (biologisch abbaubar),Dose (1 Liter) Best.-Nr.:630475000

D Heckenscheren-Pflegeol (biologisch abbaubar), Pump-Spray-Dose (0,3 Liter) Best.-Nr.: 630474000

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.

10. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführht

werden!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sichitte an ihre MetaboVertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

11. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Akku-Packs)dürfen nicht mit dem Hausmüll entsorgt werden!Geben Sie defekte oder verbrauchte AkkuPacks an den Metabo-Handler zurück!

Akku-Packs nicht ins Wasser werfen.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-Elektronik-Altgeräte und Umsetzung in natio-Recht müssen verbrauchte Elektrowerkgetrennet gesammelt und einer umweltgen Wiederverwertung zugeführrt werden.

Vor dem Entsorgen den Akkupack im Elektrowerkzeug entlagen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

12. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

U = S p a n u

max. = maximale Schnittstrakte

L = N u t z b

n_0 =Schnittzahl bei Leerlauf m =Gewicht mit kleinstem Akkupack

Messwerte ermittelt gemäß EN 62841.

Erlaubte Umgebungstemperatur beim Betrieb: -20°C bis 50°C (eingeschränkte Leistung bei Temperaturen unter 0°C). Erlaubte Umgebungstemperatur bei Lagerung: 0°C bis 30°C

Gleichstrom

Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gultigen Standards).

A Emissionswerte

These Werte erfolgslich die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche BelastungHigher oder geringer ausfallen. Berücksichtigten Sie zur Abschätzung Arbeitspausen und Phasengeringer Belastung. Legen Sie aufgrund entsprechend angepasster Schatzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841: a_h =Schwingungsemissionswert (Leerlauf) K_h =Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel:

L_WA(G) =garantierer Schalleistungspegel gemäß 2000/14/EG

Beim Arbeiten kann der Geräuschpegel 80 dB(A) übersrechten.

Gehorschutz tragen!
