BEDIENUNGSANLEITUNG MSE8001 Meister Craft

Meister Werkzeuge GmbH Kundenservice

Oberkamper Str. 39 · Warenannahme Tor 1
D-42349 Wuppertal

Tel.: +49 (0) 202 / 24 75 04 30

E-Mail: [e-mail]

These Betriebsanleitung kann im PDF-Format von unserer Internet Seite www.meister-werkzeuge.de heruntergeladen werden.

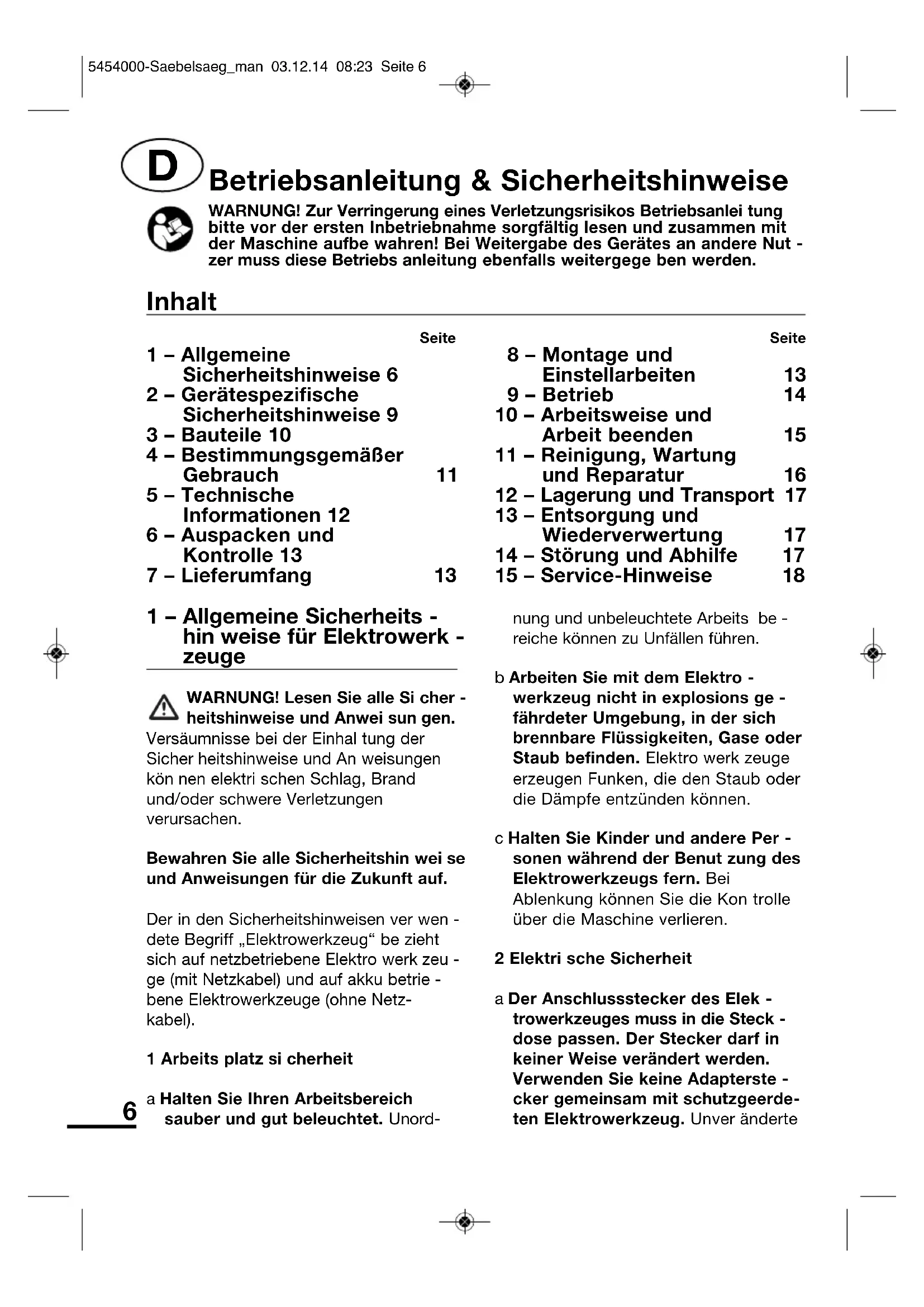

Betriebsanleitung & Sicherheitshinweise

WARNING! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tungitte vor der ersten Inbetriebnahme sorgfältig lessen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut -zer muss diese Betriebs anleitung ebenfalls weitergege ben werden.

Inhalt

	Seite		Seite
1 - Allgemeine Sicherheitshinweise 6		8 - Montage und Einstellarheiten	13
2 - Gerätespezifische Sicherheitshinweise 9		9 - Betrieb	14
3 - Bauteile 10		10 - Arbeitswiese und Arbeit beenden	15
4 - Bestimmungsgemäßer Gebrauch	11	11 - Reinigung, Wartung und Reparatur	16
5 - Technische Informationen 12		12 - Lagerung und Transport	17
6 - Auspacken und Kontrolle 13		13 - Entsorgung und Wiederverwertung	17
7 - Lieferumfang	13	14 - Störung und Abhilfe	17
		15 - Service-Hinweise	18

1 - Allgemeine Sicherheitshin weise für Elektrowerk -zeuge

WARNING! Lesen Sie alle Si cher -heitshinweise und Anwei sun gen. Versaumnisse bei der Einhal tung der Sicherheitshinweise und An weisungen kon nen elektri schen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen ver wen -dete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektro werk zeuge (mit Netzkabel) und auf akku betrie -bene Elektrowerkzeuge (ohne Netzkabel).

1 Arbeitsplatz sicherheit

a Halten Sie Ihr Arbeitsbereich sauber und gut beleuchtet. Unord-

nung und unbeleuchtete Arbeits be -reiche konnen zu Unfallen führen.

bArbeiten Sie mit dem Elektro -werkzeug nicht in explosions ge-fahrder Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dampfe entzünden konnen.

c Halten Sie Kinder und andere Per-sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kon trolle uber die Maschine verlieren.

2 Elektrische Sicherheit

a Der Anschlussstecker des Elek - trowerkzeuges muss in die Steck - dose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterste - cker gemeinsam mit schutzgerdeten Elektrowerkzeug. Unver änderte

Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c Halten Sie die Maschine von Regen oder Nasse fern. Das Eindrin gen von Wasser in ein Elektrogerät er hõht das Risiko eines elektri schen Schlages.
d Zweckentfremden Sie das Kabel nicht, um das Elektro werk zeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Maschinenteilen. Beschä digte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.
e Wenn Sie mit einem Elektrowerk -zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeig neten Verlänge -rungskabels ver rins gert das Risiko eines elektrischen Schlages.
f Wenn der Betrieb des Elektro -werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter. Der Einsatz eines Fehler strom -schutzschalters vermindert das Risiko eines elektrischen Schla ges.
3 Sicherheit von Personen
a Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie

mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektro werkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medika -menten stehen. Ein Moment der Unacht samkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

b Tragen Sie persönliche Schutz aus -rüstung und immer eine Schutz -brille. Das Tragen person li cher Schutzausrüstung, wie Staub maske, rutschfeste Sicherheits schu he, Schutzhelm oder Gehör schutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c Vermeiden Sie eine unbeabsich tigte Inbetriebnahme. Verge wis sern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, be vor Sie es an die Stromversorgung und/oder den Akku an schlie Ben, es aufnehmen oder/TRagen. Wenn Sie beim Tragen der Maschine den Finger am Schalter haben oder die Maschine einge-schaltet an die Stromversorgung anschlie Ben, kann dies zu Unfallen führen.
d Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten. Ein Werkzeug oder Schlus sel, der sich in einem dre henden Maschinenteil befindet, kann zu Verletzungen führen.
e Vermeiden Sie abnormale Kör-perhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektro -werkzeug in unerwarteten Situ ationen better kontrollieren.

f Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Hand schuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich be wegenden Teilen erfasst werden.

g Wenn Staubabsaug- und -auf - fangeinrichtungen montiert wer den konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet wer den. Verwendung einer Staubab saugung kann Gefährdungen durch Staub verringern.

4 Ver wen dung und Behandlung des Elektro werkzeuges

a Überlasten Sie die Maschine nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerk zeug. Mit dem passenden Elektro werkzeug arbeiten Sie better und sicherer im angegebenen Leis tungs bereich.
b Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Maschinen -einstellungen vornehmen, Zube -horteile wechseln oder die Maschine weglegen. Diese Vorsichts maß nahme verhindert den unbeabsich tig ten Start des Elektrowerk zeuges.
d Bewahren Sie unbenutzte Elek tro -werkzeuge außerhalb der Reich weite

von Kindern auf. Lassen Sie Personen die Maschine nicht be-nutzten, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfah renen Personen benutzt werden.

e Pflegen Sie die Maschine mit Sorg - falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei funkcio nieren und nicht klemmen, ob Teile gebrochen oder so beschä digit sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz der Maschine reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5 Service

a Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Originalersatztei len reparieren. Dadurch wird sicherge - stellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

2 - Gerätespezifische Sicherheitshinweise

• Halten Sie die Maschine nur an den iso lierten Griffflächen, wenn Sie Arbeit ten ausführren, bei denen das Ein satz werkzeug verbor gene Strom leitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Lei tung kann auch metallene Maschinenteile unter Spannung setzen und zu einem elektrischen Schlag führen.
• Nur scharfe, einwandfrei Sageblätter verwenden. Rissige, verbogene oder un scharfe Sageblätter(sofort aus - wech sehn.
• Einsatzwerkzeuge und Hubzahl dem Material anpassen. Auf gleichmäßigen Vorschub achten.
  Die Maschine nur mit montiertem Säge schuh (8) betreiben. Beim Arbeiten muss der Sägeschuh immer am Werk Stück aufliegen.
  Die Maschine stets eingeschaltet an das Werkstück heranfuhren.
• Asbesthaltiges Materialarf nicht bearbeitet werden. Bei anderen faser-haltigen Materialien Schutzmaske und Staubabsaugung verwenden.

• Wenn Maschinen im Freien verwendet werden den, müssen sie über einen Feh -lerstromschutzschalter ange schlossen werden. Verlängerungs kabel und Stecker müssen für den Außenbereich zugelassen sein.
  Sägeblatt nicht durch seitliches Ge-gen drücken abbremsen.

• Sichern Sie das Werkstück gegen Ver rutschen mit Hilfe von Spann vorrichtungen.

• Kabel immer nach hinten von der Arbeitsstelle wegführren.
• Wahrend des Betriebes Maschine immer mit beiden Händen führen und einen sicheren Stand einnehmen.

• Setzen Sie die Maschine nicht dem Regen aus.
  Die Maschinearf nicht feucht sein und auch nicht in feuchter Umgebung be triuben werden.
• Vor jeder Benutzung Maschine, Kabel und Stecker überprüfen. Lassen Sie Schä den nur von einem Fachmann beseiti gen. Stecker nur bei ausge-schalteter Maschine in die Steckdose einstecken.

• Bei stauberzeugenden Arbeiten Atem -schutzmaske und Schutzbrille/TRagen - nicht rauchen, offenes Feuer vermeiden.

• Beim Hantieren mit Sägeblättern und rauen Werkstoffen Handschuhe tragen. Tragen Sie Schutzhand schu-he, um beim Wechseln des Säge -blatts Ver letzungen durch die scharfen Schneid kanten des Sägeblattes zu vermeiden.

• Wird die Maschine an dritte Personen wei tergegeben, so ist diese Betriebs -anleitung ebenfalls mit auszu han-digen.
  Vor allen Arbeiten an der Maschine den Stecker aus der Steckdoseziehen.

• Keine Werkzeugschlüssel stecken halten.
• Allgemeine Sicherheitshinweise für den Umgang mit Elektrowerk zeugen beachten.

Bedeutung der Symbole

WARNING - Zur Verringe - rung des Verlet zungsrisi kos Betriebsanleitunglesen.

Freiwiliges Gutesiegel,geprüfte Sicherheit

Dieses Zeichen symbolisiert, dass diese Maschine der Schutz klasse II entspricht. Dies bedeutet, dass die Maschine mit einer verstärk - ten oder doppelten Isolie rung zwischen Netz strom kreis und Ausgangs span nung beziehungsweise Metallge - hause ausgestattet ist.

CE steht für „Conformité Européenne“, dies bedeutet „Über einstimmung mit EU-Richtlinien". Mit der CE-Kennzeichnung bestätigter Hersteller, dass these Elektrowerkzeug den geltenden europäischen Richtlinien entspricht.

Wichtig! Schutzbrille tragen!

Wichtig! Gehorschutz tragen!

Elektrowerkzeug nicht mit dem Hausmüll entsorgen!

Schneller Sägeblattwechsel

LED-Arbeitsleuche

Kabellange

Für Anwendung Werkstoff Holz geeignet

Für Anwendung Werkstoff Metall geeignet

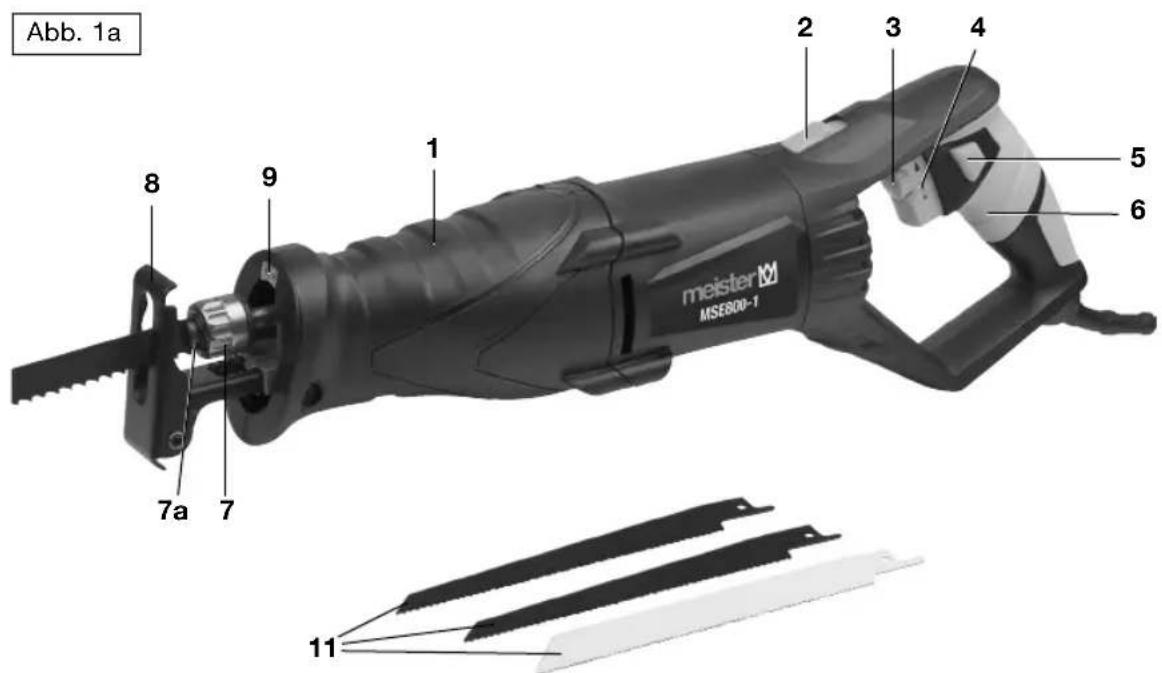

3 - Bauteile

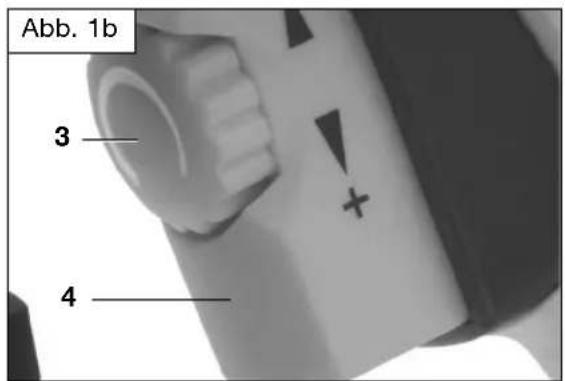

1Grifflache
2 Arretiertaste für Drehgriff
3 Stellrad für Hubzahlvorwahr
4 Ein-/Ausschalter
5 Arretierschalter fur Dauerbetrieb
6 Handgriff
7 Verschluss
7a Sägeblattaufnahme
8 Sageschuh, verstellbar

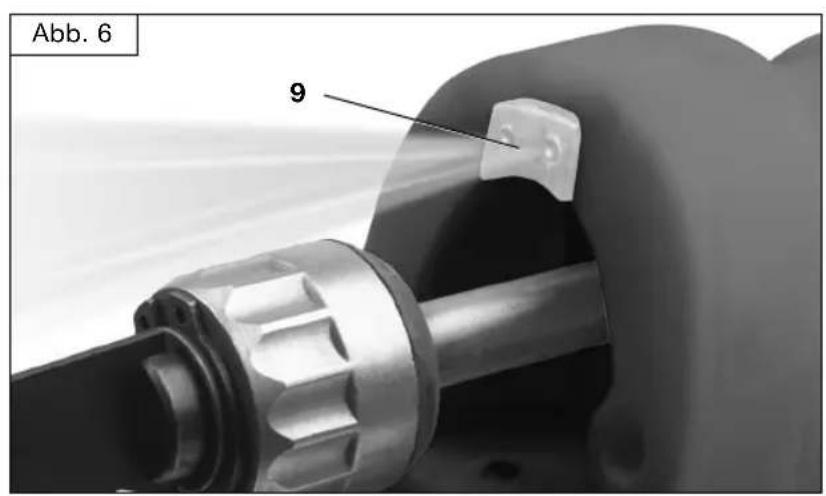

9 LED-Arbeitsleuche
10 Arretierhebel für Sageschuh verstellung (Abb. 3)
11 Sägeblätter

4 - Bestimmungsgemäßer Gebrauch

Sagen in Holz, Metall und Kunststoff. Nur geeignete Einsatz werk zeuge ver - wen den, damit sind die jeweiligen Her steller an ga ben zu be achten. Jede andere An wen dung ist bestimmungs - widrig. Die Maschine ist fur den hauslichen, nicht ge verb lichen Ge - brauch be stimmt. Die Maschine darf nicht stationar ver wen det werden.

These Maschine ist nicht damit be - stimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physi - schen, senso rischen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihrer Anweisungen, wie die Maschine zu benutzen ist. Kinder sollenen beauf - sichigt werden, um sicherzu stellen, dass sie nicht mit der Maschine speien.

ACHTUNG! Durch bestimmungs - wi drige Verwen dung, Ver andere- rungen an der Maschine und den Gebrauch von Teilen, die nicht vom Hersteller geprüft und frei ge ge ben sind, kon nen unvorhersehbare Schäden entstehen.

Nicht bestimmungsgemäßer Gebrauch

Alle Anwendungen mit der Maschine die nicht im Kapitel „bestim mungs gemäß Verwendung“ genannot sind, gelten als eine nicht bestim mungs gemäß Verwendung.

Dieses Elektrowerkzeug ist nicht geeignet zum Fällen von Bäumen.

Verwendungen, für die das Elektro werk -zeug nicht vorgesehen ist, kon nen Ge -

fahr dungen und Verletzungen ver ursa - chen. Verwenden Sie kein Zubehör, das nicht speziell für diesen Elektrowerkzeug vorgesehen ist.

Nur weil Sie das Zubehör an Ihrlem Elektrowerkzeug befestigen konnen, garantiert das keine sichere Verwendung.

Die zulässige Hubzahl des Einsatz werk- zeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstzahl. Zubehör, dass sich schneller als zulässig bewegt, kann zerbrechen und umherfliegen.

Es besteht Verletzungsgefahr. Für alleDMAus entstandenen Sach schaden sowie Personenschaden, die auf Grund einer Fehlanwendung entstanden sind, haftet der Benutzer der Maschine.

Bei Verwendung anderer bzw. nicht Original-Bauteile an der Maschine erlischt herstellerseitig die Garantie - leistung.

Restrisiken:

Die Betriebsanleitung zu dieser Elektro -werkzeug enthalt ausfuhrliche Hin weise zum sicheren Arbeiten mit Elektro werk -zeugen. Dennoch birgt jedem Elektro -werkzeug gewisse Rest risiken, die auch durch die vor handenen Schutz vorrichtungen nicht vollig auszuschreiben sind.

Bedieren Sie deshalb Elektro werk zeuge immer mit der notwendigen Vorsicht.

Restrisiken können zum Beispiel sein:

• Berühren von beweglichen Teilen oder Einsatzwerkzeugen.

• Verletzung durch umher fliegende Werkstücke oder Werkstückteile.

• Brandgefahr bei unzureichender Belüftung des Motors.

• Beeinträchtigung des Gehörs bei Arbeiten ohne Gehorschutz.

Ein sicheres Arbeitsen hangt auch von der Vertrautheit des Bedien personals im Umgang mit dem jeweiligen Elektro -werkzeug ab! Entsprechende Maschi -nenkenntnis sowie umsichtiges Verhalten beim Arbeit ten halten bestehende Restrisiken zu minimieren.

Warning! Dieses Elektrowerk -zeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmen Umständen aktive oder passive medizi nische Im plantate beeintrach-tigen. Um die Gefahr von ernsthaften oder tõdlichen Verletz un gen zu ver-ringern, empfehlen wir Perso nen mit medizi nischen Implantaten ihren Arzt und den Hersteller vom medi zini schen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

5 - Technische Informationen

Technische Daten

Nennspannung/

-frequency 230V / 50Hz

Leistungsaufnahme 800 W

Leerlaufdrehzahl n 0 = 0 - 2800^-1

Sagehub 28 mm

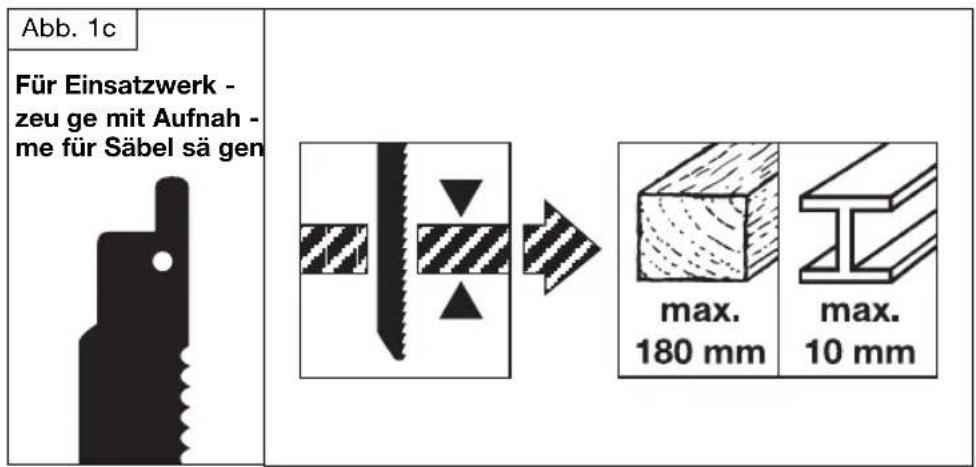

Schnitt-Tiefe

• Holz max. 180 mm

• Stahl max. 10 mm

Gewicht ca. 2,5 kg

Kabel 300 cm

Schutzklasse II

Technische Änderungen vorbehalten.

ist ein eingetragenes Waren zeichen der Meister Werkzeuge GmbH D-42349 Wuppertal · Germany

Gerauschemission

Schalldruckpegel LpA 88,53 dB(A) Messunsicherheit KpA :3dB(A)

Schalleistungspegel LWA 99,53 dB(A)
Messunsicherheit KWA 3 dB(A)

Hand-/Arm schwingungen

Sagen von Spanplatte a_h,B .. 26,68~m / s^2 Sagen von Holzbalken ah,WB: 25,33 m/s2

Messunsicherheit K: 1,5 m/s².

Gerausch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745-1, EN 60745-2-11.

Der angegebene Schwing ungs emis -sions wert wurde nach einem genorm ten Pruf verfahren gemessen und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwen det werden.

Der angegebene Schwingungs - emissions wert kann auch zu einer einleitenden Ein schätzung der Be - einträchtigung ver wen det werden.

ACHTUNG! Der Schwingungs - emissionswert kann sich wahr -rend der Benutzung des Elektro werk -zeugs vom Angabewert unterschieiden, ab hängig von der Art und Weise wie das Elektro werkzeug verwendet wird.

Es mussen Sicherheitsmaßnahmen zum Schutz des Bedie ners festgelegt werden. Hierbei erfolgt die Einsätzung der Be ein trächtigung unter Be -

rücksichtigung der tatsächlichen Nutzungsbedingungen. (Dabei sind alle Anteile des Betriebs zyklus zu berück sichtigen, d. h. auch Zei ten, in welchen das Elektro werkzeug abgeschal tet ist und solche, in welchen eszar ein ge schal tet ist, aber ohne Belastung lauft.)

ACHTUNG! Eine gewisse Lärmbe Lastigung durch diese Maschine ist nicht vermeidbar. Verlegen Sie davon lärmintensive Arbeiten auf zugelassene und damit bestimmte Zeiten. Halten Sie sich ggf. an Ruhe ziten und beschränken Sie die Arbeitsdauer auf das Not - wendigste.

ACHTUNG! Die Einwirkung von Lärm kann zu Schädigungen des Gehörs führen. Daher nur mit einem geeigneten Gehörschutz arbeiten. In der Nähe befindliche Personen sollen denaher ebenfls einen geeigneten Gehörschutzlagen.

6 - Auspacken und Kontrolle

Prufen Sie die gelieferten Teile

• Offnen Sie die Verpackung undnehmen die Maschine vorsichtig heraus.
• Entfernen Sie das Verpackungs - material sowie Verpackungs- und Transport Sicherungen (falls vor handen).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie die Säbelsäge und die Zubehörteile auf Transport -schaden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Achtung! Die Maschine und das Verpackungs material sind kein Kinderspielzeug. Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Klein teilen spiel! Es besteht Ver-schluckungs- und Erstickungs gefahr!

7 - Lieferumfang

Sabelsage
3 Sageblätter für Holz
1 Sägeblatt für Metall
- Betriebsanleitung
- Garantieurkunde

8 - Montage und Einstellarheiten

ACHTUNG! Vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdoseziehen!

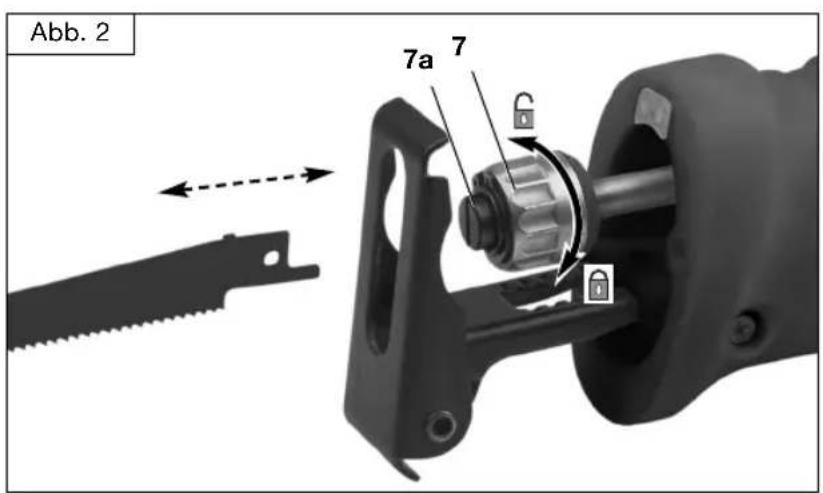

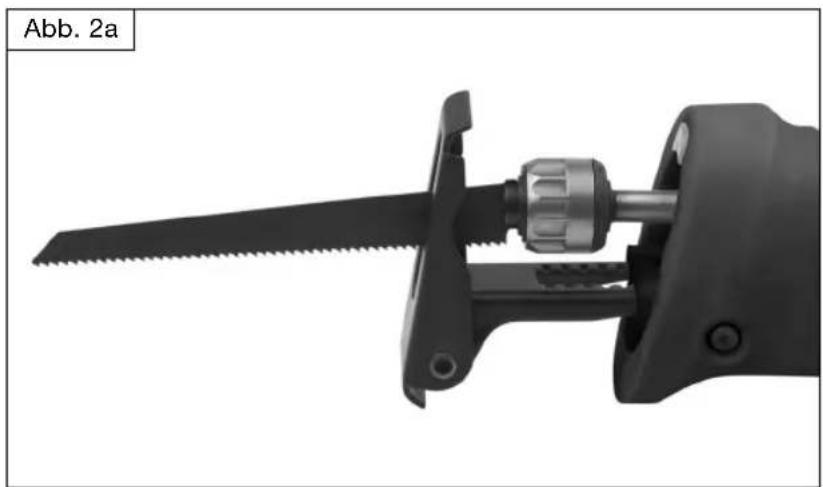

Sägeblattwechsel (Abb. 2/2a)

ACHTUNG! Vor jedem Säge blatt -wechsel Netzsteckerziehen!

ACHTUNG! Beim Säge blatt wech - sel Schutzhandschuhe/TRagen. Schnitt- und Verbrennungsgefahr.

Sägestaub von der Sägeblattaufnahme (7a) entfernen. Verschluss (7) der Sägeblatt auf nahme (7a) bis zum Anschlag nach rechts drehen und in dieser Position festhalten. Sägeblatt aus der Sägeblattaufnahme gem. Abb. 2 Herausziehen. Neues Säge blatt bis zum Anschlag in die Sägeblatt aufnahme einsetzen. Verschluss (7) los las sen und das Sägeblatt auf festen Sitz über -

prufen. Gegebenenfalls den Vor gang wiederholen.

Die Sägeblattaufnahme ist zur Aufnahme von handelsüblichem Zubehör mit Aufnahmeschaft für Säbelsägen geeig net.

Elektronische Hubzahlsteuerung/ Hubzahlvorwahr

Zum materialgerechten Sagen kann durch Drehen am Stellrad zur Hub -zahlvorwahr (3) (Abb. 1b) eine geeignete Hubzahl (0 - 2800min^-1) eingestellt und mit dem Ein-/Ausschalter angesteuert werden. Das Stellrad dient zugleich zur stufenlo sen Veränderung der Hubzahl während des Betriebes.

Hubzahl verringern

Hubzahl erhöhen

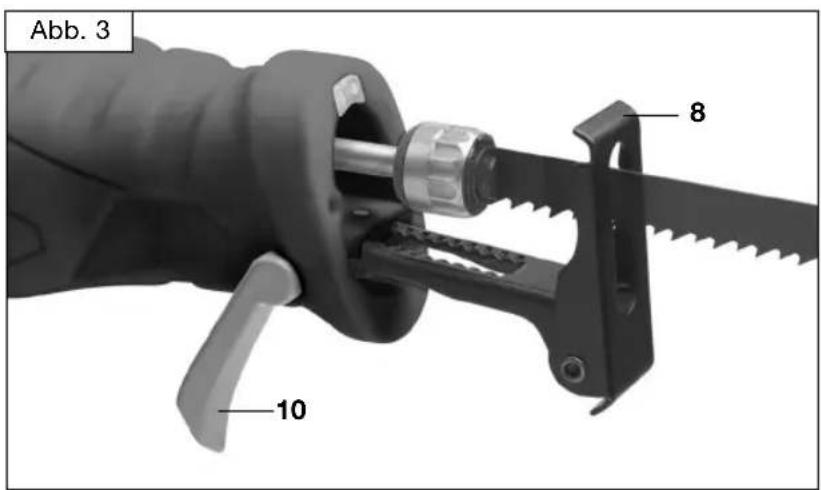

Sageschuh einstellen (Abb. 3)

1. ACHTUNG! Vor allen Arbeiten an der Maschine Netzsteckerungen!

Arretierhebel für Sageschuh (10) nach unter drücken und den Sageschuh (8) in Längsrichtung auf die gewünschte Position verschiben. Arretierhebel wieder anziehen. Zur Anpassung bzw. sicheren Auflage bei verschieden Materialien kann der Sageschuh zusammen in seiner Winkellage verstellt werden.

Sageposition einstellen (Abb. 5)

ACHTUNG! Vor allen Arbeiten an der Maschine Netzstecker

ziehen!

Die Säge kann in drei Positionen (0^, + / - 90^) eingestellt werden. Um die

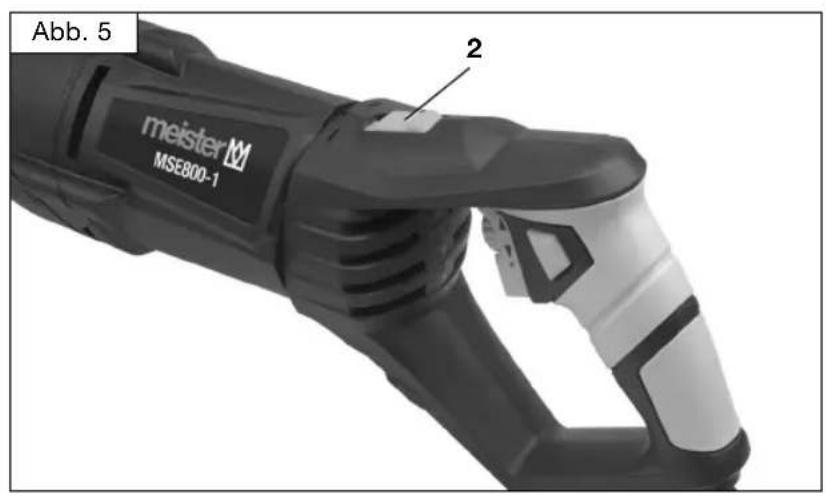

Säge position zu verändern, schieben Sie den Arretiertaste (2) in Pfeil richtung. Säge schuh (8) durch Drehen der Griffläche (1) in eine ge wünschte Position brin-gen. Arretiertaste (2) einrasten halten.

LED-Arbeitsleuchte (Abb. 6)

Wenn der Netzstecker eingesteckt wird, leuchtet die LED-Arbeitsleuche (9) zur besseren Sicht und zum sicheren Arbeiten in dunkleren Arbeitsbereichen (Abb. 6). Die LED-Arbeitsleuche erlischt, wenn der Netzstecker aus der Steckdose gezogen wird.

ACHTUNG! LED-Arbeitsleuchte!

Schauen Sie nicht direkt in den

Lichtstrahl, da dies Schädigungen der Augen zur Folge haben kann.

9 - Betrieb

Einschalten

Ein-/Aus schalter (4) drucken.

Die Säge startet mit einer niedrigen Hubzahl. Durch stärkeres Drücken des Schalters (4) kann die Hubzahl bis zum zuvor eingestellt den Wert erhöht werden.

Schalten Sie die Maschine aus, um die Hub zahl am Stellrad (3) (Abb. 1b) anzupassen.

Ausschalten

Ein-/Ausschalter (4) loslassen und den Stillstand der Maschine abwarten.

Dauerbetrieb einschalten

Ein-/Ausschalter (4) bis zum Anschlag drücken, Arretierschalter für Dauer -betrieb (5) (Abb. 1b) drücken und den Ein-/Ausschalter (4) los{lassen.

Die Maschine lauft mit der zuvor ein ge-stillten Hubzahl.

Schalten Sie die Maschine aus, um die Hub zahl am Stellrad (3) (Abb. 1b) anzupassen.

Dauerbetrieb ausschalten

Arretierung durch Drucken des Ein-/Aus-schalters (4) losen. Ein-/Aus schalter (4) los las sen und den Stillstand der Ma-schine ab warten.

10 - Arbeitsweise und Arbeit beenden

Sägeblatt und Hubzahl an den jeweili gen Werkstoff anpassen. Eventuelle Fremd - körper aus dem Werk Stück entfern.

Es wird empfohlen, Probe schritte an Abfallwerkstücken durch zuführn, um die jeweils erforderliche Maschinen - einstel lung zu bestimmen.

ACHTUNG! Sicherheitshinweise beachten!

1. ACHTUNG! Sichern Sie das Werkstück vor dem Schneiden, den verrutschen mit Hilfe einer Anvorrichtung!

Berücksichtigten Sie bei der Bearbeitung von Werkstoffen die Angaben zur maximalen Schnitt-Tiefe!

Maschine einschalten und an das zu be - arbeitende Werkstück heranfuhren. Sageschuh (8) auf der Werkstückoberflä che ansetzen und das Material mit gleich - mäßigem Auflagendruck bzw. Vorschub durchsagen. Falls das Sageblatt ver - klemmt, Maschine sofort ausschalten. Sage spalt mit geeignetem Werkzeug etwas spreizen und Maschine hersa -

ziehen. Nach Beendigung des Arbeits - vorganges Ma schine ausschalten und erst dann ab le gen, wenn diese vollständig zum Still stand gekommen ist.

ACHTUNG! Nach längerem Arbeiten mit niedriger Hubzahl, die Maschine zur Abkuhlung ca. 3 Minu-ten lang mit maximaler Hubzahl im Leer lauf laufen setzen! Dabei große Auf merksamkeit walten setzen, damit Maschine und Sägeblatt zu keinen Gefahren führen.

ACHTUNG! Beim Sagen von Metall, insbesondere Stahl sind regelmäßig Kuhlpausen für das Säge -blatt einzulegen oder das Säeblatt mit einem Schneidfett bestreichen! Dadurch werden Standzeit und Schnitt haltigkeit des Säeblattes erheblich verlangert.

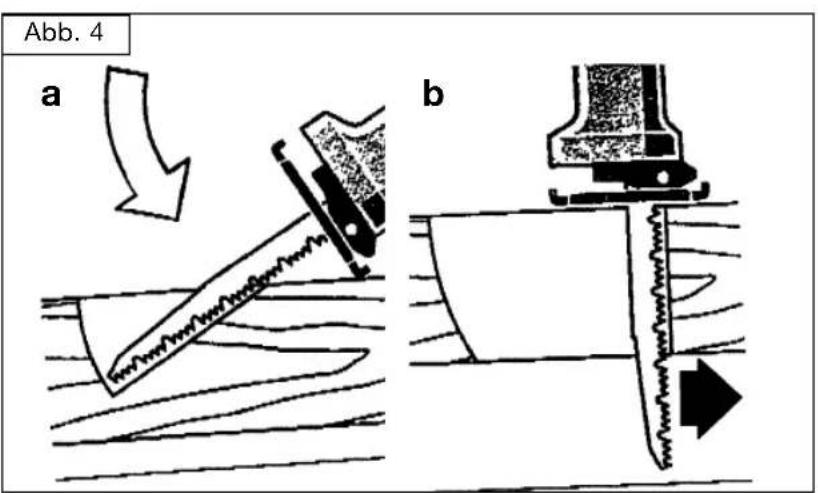

Einfallsagen (Abb. 4)

Wenn mitten in das Werkstück hinein gesagt werden muss und eine Loch - bohrung nicht möglich ist. Sageschuh lösen, ganz zurückschieben und arre tieren. Sage blatt in gekippter Maschinen po si tion und bei eingeschalteter Ma - schine vor sightig auf das Werkstück gleiten halten (a). Sobald das Werkstück durchsagt ist, in normaler Maschinen - position weiter arbeiten (b).

ACHTUNG! These Anwendung ist nur mit kurzen Sägeblättern möglich und wenn in weiche Materi -alien, wie Weichholz, Isolierstoffe gesagt werden muss.

Arbeit beenden

• Schalten Sie die Maschine aus.

• Trennen Sie die Maschine von der Stromversorgung.

• Lassen Sie die Maschine ausreichend abkühlen.
  Vor dem Reinigen, Warten oder Lagern Einsatzwerkzeuge entfern.

11 - Reinigung, Wartung und Reparatur

Reinigung

Achtung! Schalten Sie die Maschine aus, trennen Sie diese durch Ziehen des Netzsteckers von der Stromversorgung und halten Sie die Maschine abkühlen, bevor Sie Inspektions-, Wartungs- oder Reinigungserbeiten durchführten!

• Halten Sie die Maschine und die Luftungsschlitze sauber, um sicheres und ordnungsgemäßes Arbeiten zu garantieren.
• Prufen Sie regelmäßig, ob Staub oder Fremdkörper in die Öffnungen nahe dem Motor und um den Ein-/Aus-schalter herum gelangt sind. Ver-wenden Sie eine weiche Bürste zum Entfernen von angesammeltem Staub. Tragen Sie beim Reinigen eine Schutz brille.
• Reinigen Sie das Gehäuse der Maschine mit einem weichen, feuchten Tuch. Sie konnen ein mildes Reinigungsmittel verwenden, jedoch ohne Alkohol, Benzin oder andere Reiniger.
• Verwenden Sie niemals Lösungsmittel zum Reinigen von Kunststoffeilen.
• Schmieren Sie regelmäßig alle beweglichen Teile.

Wartung

• Überprüfen Sie die Maschine und Zubehörteile (z.B. Einsatzwerkzeuge) vor und nach jeder Benutzung auf Verschleiß und Beschädigungen. Tauschen Sie diese gegebenenfalls wie in dieser Betriebsanleitung beschreiben gegen neue aus. Beachten Sie damit die technischen Anforderungen.
• Prufen Sie regelmäßige alle Befestigungen. Sie können sich mit der Zeit durch Vibration halten.
• Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Ersatzteilliste

Folgende Teile konnen kostenpflichtig über den Kundendienst bestellt werden: Sageschuh, verstellbar (8)

Achtung! Stellen Sie nach Ausführung jeglicher Reinigungsum und Wartungsarbeiten sicher, dass alle Schutzvorrichtungen, sofern vorh den, wieder ordnungsgemäß und sichere angebracht wurden! Benutzen Sie die Maschine niemals ohne Schutz -vorrich tungen!

Reparatur

Im Inneren der Maschine befinden sich keine Teile, die vom Benutzer repariert werden können. Wenden Sie sich an eine qualifizierte Fachkraft, um die Maschine überprüfen und instand zu setzen.

12 - Lagerung und Transport

Lagerung

• Reinigen Sie die Maschine wie oben beschrieben.
  Lagern Sie die Maschine und ihr Zube - hör an einem trockenen, frostfrei ent.
  Bewahren Sie die Maschine immer außer Reichweite von Kindern auf. Die ideale Lagertemperatur beträgt 10 bis 30^
• Wir empfehlen, die Maschine in ihrer Originalverpackung aufzu bewahren oder sie mit einem geeigneten Tuch abzudecken, um es gegen Staub zu schätzen.

HINWEIS! Überprüfen Sie die Maschine vor erneu ter Benut -zung anhand dieser Betriebs anleitung auf möglichche Verschleiberscheinun -gen und Schaden.

Transport

• Schalten Sie die Maschine aus und trennen Sie es von der Stromversorgung bevor Sie diese transportieren.
• Bringen Sie, falls vorhanden,
  Transportschutzvorrichtungen an.
• Tragen Sie die Maschine immer an den vorgesehenen Handgriffen/Griff - flächen.
  Schützen Sie die Maschine gegen Schaden und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten.
• Sichern Sie die Maschine gegen Verrutschen und Kippen.

13 - Entsorgung und Wiederverwertung

ACHTUNG! Nicht mehr brauch - bare Elektro- und Akkugeräte gehoren nicht in den Hausmüll! Sie

sind entsprechend der Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte getrennt zu sammeln und einer um - welt- und fach gerech ten Wieder verwer tung zu zu führen.

Bitte führen Sie nicht mehr brauchba -re Elektrogeräte einer ortlichen Sam -mel stelle zu. Verpackungs materialien nach Sorten getrennt sammeln und gemäß den ortlichen Bestimmungen entsorgen. Einzelheiten erfragen Sieitte bei ihrer Gemeindeverwaltung.

14 - Störung und Abhilfe

Sabelsäge hat keinen Strom

• Überprüfen Sie den Steckeranschluss.

Sägeblatt留存 sich

• Sägeblatt wurde nicht richtig eingesetzt. Führren Sie das Sägeblatt soweit es geht in die Spannvorrichtung ein.
  Schnellspannvorrichtung ist nicht wieder in der Ausgangsposition. Fuhren Sie das Sageblatt soweit es geht in die die Spannvorrichtung und drucken Sie den Hebel manuell in die richtige Position.

Sübelsäge sägt nicht gerade

• Zu viel Kraft/Druck auf die Säbelsäge ausgeübt.
  Die Einstellung der Sabelsäge ist für das zu sagende Material falsch. Überprüfen Sie die Geschwindigkeit.

• Das Sageblatt ist verdrecht oder stumpf. Wechseln Sie das Sageblatt.

Wenden Sie sich bei allen anderen Störungen und Fehlfunktionen an den in den Garantieunterlagen genannte Kun - dendienst.

15 - Service-Hinweise

• Bewahren Sie die Maschine, Betriebs an-leitung und ggf. Zubehör in der Original -verpackung auf. So haben Sie alle In -formationen und Teile stets griffbereit.
• Wenn die Anschlussleitung beschä-digt wird, muss sie - um Gefährdun-gen zu vermeiden - vom Hersteller oder seinem Kundendienstvertreter ersetzt werden.
• Meister-Maschi nen sind weltgehend war tungsfrei, zum Reinigen der Gehäuse genugt ein feuchtes Tuch.
• Meister-Maschi nen unterliegen einer stren gen Qualitätskontrolle. Sollte dennoch ein mal eine Funk tionsstörung auftreten, so sen den Sie das Gerätitte an unsere Service-An schrift. Die Reparatur erfolgt umgehend.
• Eine Kurzbeschreibung des Defektsver kürzt die Fehlersuche und Reparaturzeit. Wahrend der Garantiezeit

legen Sie dem Gerätitte Garantie-Urkunde und Kauf beleg bei.

• Sofern es sich um keine Garantiere -paratur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen.

WICHTIG! Öffnen der Maschine führt zum Erlöschen des Garantian spruchs!

WICHTIG! Wir weisen ausdrücklich darauf auf hin, dass wir nach dem Produktthaftungsgesetz nicht für durch unsere Maschinen hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäß Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns frei - gegebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH-Kundenservice oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver wen deten Zubehörteile.

• Zur Vermeidung von Transport schäden die Maschine sicher verpacken oder die Original verpackung verwenden.
• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even-tuelle Repa ra turen an Meister-Maschi-nen kosten günstig ausfuhrn.

is a registered trade mark of Meister Werkzeuge GmbH D-42349 Wuppertal · Germany

Noise emissions

Sound pressure level L_pA : 88.53 dB(A) Measuring inaccuracy K_pA : 3 dB(A)

Sound power level LWA 99.53 dB(A) Measuring inaccuracy KWA :3dB(A)

Hand/arm vibrations

Sawing chipboard a_h,B : 26.68 m/s²
Sawing wooden beams a_h,WB : 25.33 m/s²

Measuring inaccuracy K: 1.5m / s^2

Noise/vibration information

2 Elektrische verilgheit

3 Veiligkeit van Personen

M to zarejestrowany znak towardy firmy Meister Werkzeuge GmbH D-42349 Wuppertal · Germany

Emisja hafasu

Su sirketin tescilli markasidir: Meister Werkzeuge GmbH D-42349 Wuppertal · Almanya

Ses emisyonu

Ses basinç seviyesi L_pA : 88,53 dB(A) Ölçüm belirşiligi K_pA : 3 dB(A)

Ses gucu seviyesi LwA:99,53 dB(A) Olcum belirsisligi KwA:3 dB(A)

El/Kol salinimlari

Sunta kesme a_h,B 26,68 m/s²

Ahçap kiriş kesme a_h,WB : 25,33 m/s²

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

EG-Konformitätserklarung

Prohlášeni o konformité s ES

Für das nachstehende Erzeugnis ...

... wird die Übereinstimmung mit folgenden Richtlinien erklär:

... je v souladu s tumito smurnicemi:

Angewandte harmonisierte Normen:

Wuppertal, .01.12.2014 ....

Ingo Heimann (M.Sc.)

Technische Leitung/Produktentwicklung
Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 - D-42349 Wuppertal
D - Autorisierte Person zur Aufbewährung der technischen Unterlagen.
CZ - Uschováni technické dokumentace
F - Conservation de la documentation technique
GB - Authorized person for storing the technical documentation
NL-Bewaring van de technische documenten
PL - Przechowywanie dokumentaci technicznej
TR - Teknik evraklarin muhafazasi

Copyright

Nachdruck oder Vervielfaltigung - auch auszugsweise - nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37-39

D-42349 Wuppertal

Germany

2014/2015

These Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt.

Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Meister Werkzeuge GmbH unzulässig und strafbar.

Das gilt insbesondere für Vervielfaltigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen.
