BEDIENUNGSANLEITUNG TYWK42PV1U PANASONIC

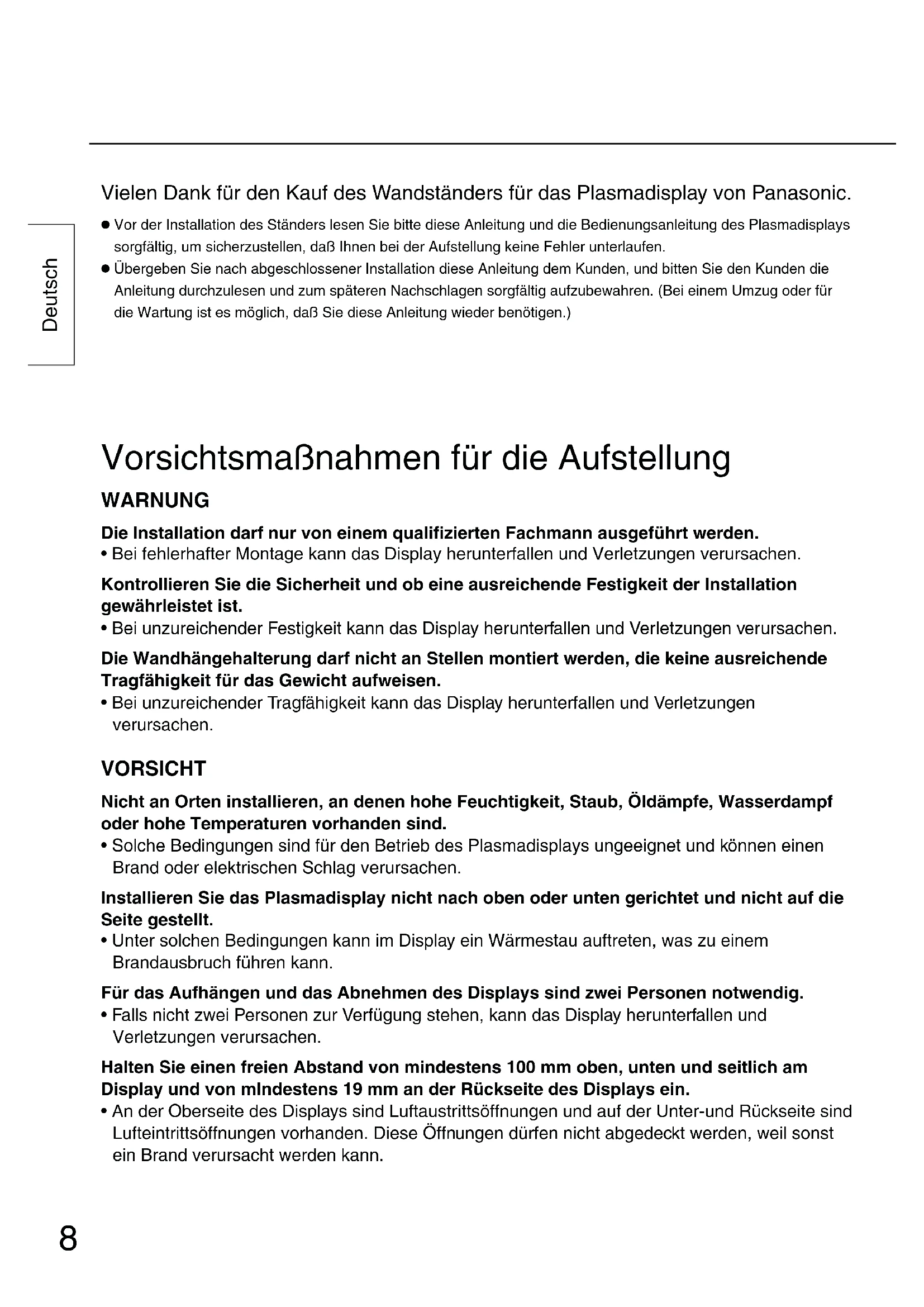

Vor der Installation des Ständers lesen Sie bitte diese Anleitung und die Bedienungsanleitung des Plasmadisplays sorgfältig, um sicherzustellen, daß Ihnen bei der Aufstellung keine Fehler unterlaufen.

Übergeben Sie nach abgeschlossener Installation diese Anleitung dem Kunden, und bitten Sie den Kunden die Anleitung durchzulesen und zum späteren Nachschlagen sorgfältig aufzubewahren. (Bei einem Umzug oder für die Wartung ist es möglich, daß Sie diese Anleitung wieder benötigen.) Vorsichtsmaßnahmen für die Aufstellung WARNUNG Die Installation darf nur von einem qualifizierten Fachmann ausgeführt werden.

• Bei fehlerhafter Montage kann das Display herunterfallen und Verletzungen verursachen. Kontrollieren Sie die Sicherheit und ob eine ausreichende Festigkeit der Installation gewährleistet ist.

• Bei unzureichender Festigkeit kann das Display herunterfallen und Verletzungen verursachen. Die Wandhängehalterung darf nicht an Stellen montiert werden, die keine ausreichende Tragfähigkeit für das Gewicht aufweisen.

• Bei unzureichender Tragfähigkeit kann das Display herunterfallen und Verletzungen verursachen. VORSICHT Nicht an Orten installieren, an denen hohe Feuchtigkeit, Staub, Öldämpfe, Wasserdampf oder hohe Temperaturen vorhanden sind.

• Solche Bedingungen sind für den Betrieb des Plasmadisplays ungeeignet und können einen Brand oder elektrischen Schlag verursachen. Installieren Sie das Plasmadisplay nicht nach oben oder unten gerichtet und nicht auf die Seite gestellt.

• Unter solchen Bedingungen kann im Display ein Wärmestau auftreten, was zu einem Brandausbruch führen kann. Für das Aufhängen und das Abnehmen des Displays sind zwei Personen notwendig.

• Falls nicht zwei Personen zur Verfügung stehen, kann das Display herunterfallen und Verletzungen verursachen. Halten Sie einen freien Abstand von mindestens 100 mm oben, unten und seitlich am Display und von mlndestens 19 mm an der Rückseite des Displays ein.

• An der Oberseite des Displays sind Luftaustrittsöffnungen und auf der Unter-und Rückseite sind Lufteintrittsöffnungen vorhanden. Diese Öffnungen dürfen nicht abgedeckt werden, weil sonst ein Brand verursacht werden kann.9 Deutsch Einzelteile Installationshinweise

Die Wandhängehalterung ist für die Installation des Plasmadisplay an einer vertikalen Wand. Sie darf nicht für die Installation an einer nicht vertikalen Wand verwendet werden.

Um einen störungsfreien Betrieb zu gewährleisten, darf das Display nicht an folgenden Orten installiert werden:

• Orte in dessen Nähe sich Sprinkler oder Sensoren befinden

• Orte, die Vibrationen oder Stößen ausgesetzt sind

Orte, die sich in der Nähe von Hochspannungskabeln oder elektrischen Motoren befinden

• Orte, die einem direkten Luftstom von einer Heizung ausgesetzt sind

Für die Struktur und das Material am Installationsort muß eine geeignete Installationsmethode angewendet werden.

Verwenden Sie für die Installation an der Wand (Holz, Eisen, Beton) geeignete, im Handel erhältliche M6-Schrauben.

Die Feststellschrauben und das Netzkabel von in der Wand vorhandenen Metallteilen oder Metallgegenständen fern halten.

Schließen Sie den Netzstecker des Plasmadisplays an einer nahen und leicht zugänglichen Steckdose an.

Es muß für eine ausreichende Raumbelüftung gesorgt werden, so daß die Temperatur in der Nähe des Displays nicht auf über 40°C ansteigt. Bei unzureichender Luftzirkulation im Display kann ein Wärmestau auftreten, was zu einem Brandausbruch führen kann. Wandhängehalterung........................................................1 Innensechskantschlüssel (Zubehör).........................1 M5-Schrauben.................2 Abstandhalter

Innensechskant- Flachkopfschrauben (M8-45) ...........................4 (Schraube)10 Deutsch Installation Die Wandhängehalterung hat ein Gewicht von ungefähr 6 kg die Breit-Plasmadisplay-Einheit wiegt ca. 33 kg bis 45 kg. Beachten Sie die Installationsabmessungen für die Wandhängehalterung in der nachstehenden Abbildung und kontrollieren Sie die Stärke der Wand an den sechs Stellen, an denen die Halterung befestigt wird. Falls notwendig, müssen zu schwache Befestigungsstellen verstärkt werden.

• An der Wandhängehalterung sind Löcher an 24 Stellen vorhanden. Falls die Wand an den sechs Stellen nicht genügend stark ist, verwenden einige der anderen Löcher. Beachten Sie, daß je nach dem Wandmaterial Risse auftreten können, wenn sich zwei Schrauben nahe beieinander befinden. Note Hinweis Note Hinweis

• Verwenden Sie im Handel erhältliche M6-Schrauben, die für das Wandmaterial geeignet sind. Installation Schrauben Sie zuerst eine Schraube in das Loch oben in der Mitte. Richten Sie die Wandhängehalterung exakt mit einer Lehre aus und befestigen Sie die anderen 5 Schrauben. Ziehen Sie die Schrauben provisorisch fest. Falls die Schrauben mehr als 5 mm hineingedreht werden, läßt sich das Plasmadisplay nicht in der richtigen Position installieren.

1. Überprüfen Sie die Tragfahigkeit des Installtionsortes.

2. Bringen Sie die Wandhängehalterung an der Wand an.

• Montieren Sie die Wandhängehalterung so, daß die Pfeile auf der Halterung nach oben weisen.

• Falls bei einer Wand aus Beton die Schrauben vorher angebracht werden, können Sie die exakten Lochpositionen mit Hilfe der Halterung oder anhand der angegebenen Abmessungen bestimmen und die M6-Schrauben oder Muttern anbringen. Die Schrauben müssen 10 bis 15 mm an der Wand vorstehen.

450450100 5015 15Falls die Kabel in der Wand verlegt werden Befestigungslöcher (6 Stellen)Einheit: mm11 Deutsch Note Hinweis Note Hinweis

• Legen Sie das Display mit der Bildschirmseite nach unten gerichtet auf ein weiches sauberes Tuch, um die Schrauben anzubringen.
• Heben Sie das Display nicht zu weit an, weil es sich sonst von der Halterung lösen kann. Installation Drücken Sie die Abstandhalter an der Oberseite des Displays in die Nuten an der Oberseite der Wandhängehalterung, so daß sie einhaken und senken Sie das Display ab. Heben Sie das Display etwas an, um die Abstandhalter an der Unterseite in die horizontalen Aufhängungslöcher der Wandhängehalterung einzusetzen und senken Sie das Display ab.

3. Bereiten Sie das Plasmadisplay vor.

4. Montieren Sie das Display an der Wandhängehalterung.

Entfernen Sie die vierSchrauben. Innensechskant-FlachkopfshraubenZahnscheibenAbstandhalter

1. Entfernen Sie die vier Schrauben am

2. Verwenden Sie den

Innensechskantschlüssel aus dem Zubehör, um die vier Innensechskant- Flachkopfschrauben, die Zahnscheiben und die Abstandhalter an den Löchern an, an denen die vier Schrauben vorher befestigt waren, anzubrlngen.

• Bringen Sie die Abstandhalter am Display an. AbstandhalterKerben (für die horizontaleAufhängung)untere Aufhängunglöcher12 Deutsch

5. Sichern Sie die Wandhängehalterung.

• Ziehen Sie die Schrauben auf der linken und rechten Seite fest. Schrauben (links und rechts)Wandhängehalterung

• Die Schrauben auf der linken und rechten Seite müssen festgezogen werden, um zu verhüten, daß sich das Display von der Wandhängehalterung lösen kann. Note Hinweis

6. Abnehmen des Displays

1. Entfernen Sie die beiden Schrauben

aus der Wandhängehalterung.

2. Heben Sie die Unterseite des

Displays an. Ziehen Sie das Display nach vorn und entfernen Sie die Abstandhalter an der Unterseite. Heben Sie das Display ab. Schrauben(links und rechts)Abstandhalter Installation13 Nederlands Dank u voor de aanschaf van de muurbevestigingssteun voor de Panasonic Breedbeeld Plasmadisplay Monitor.
