BEDIENUNGSANLEITUNG TYWK42PV2W PANASONIC

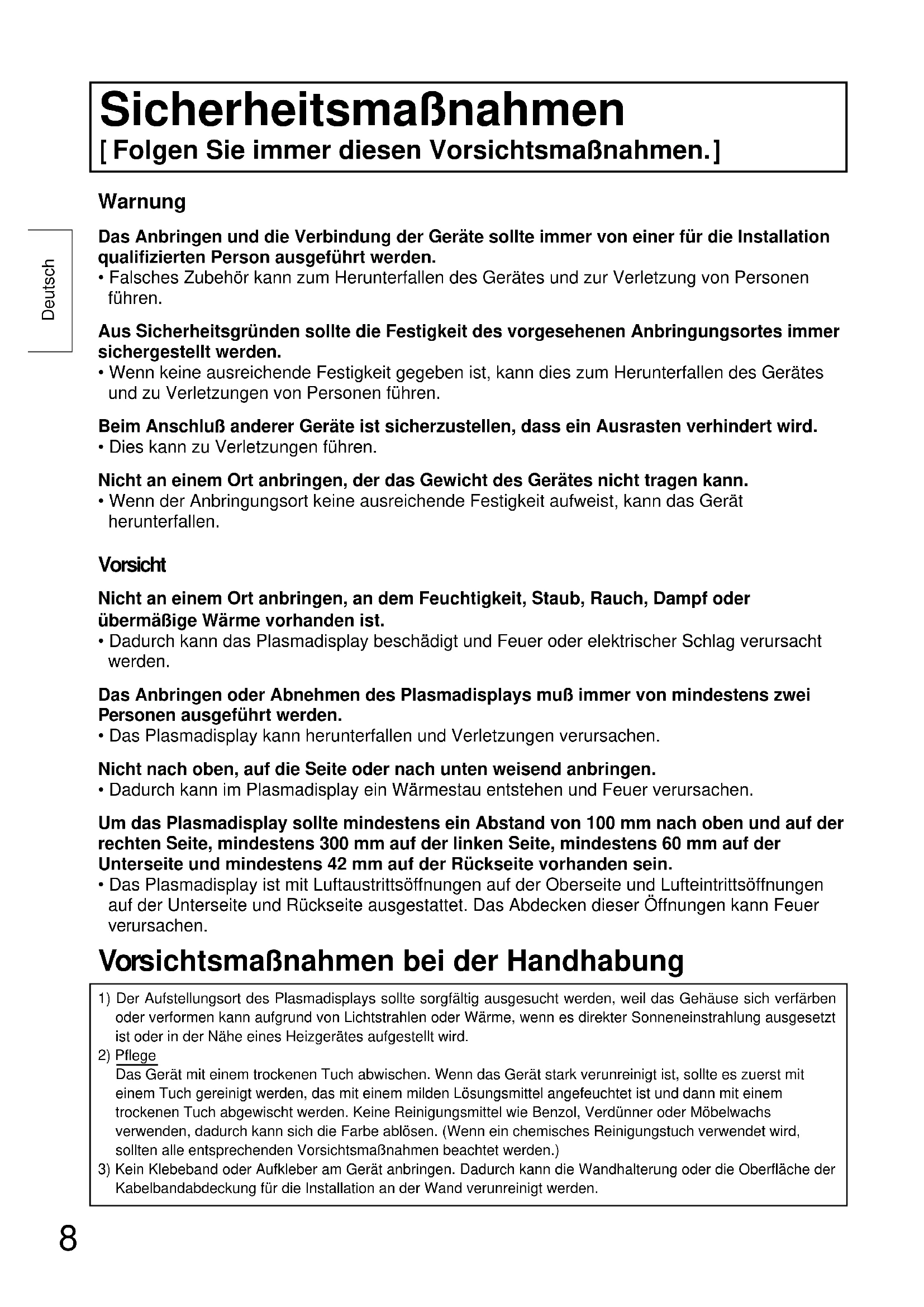

Warnung Das Anbringen und die Verbindung der Geräte sollte immer von einer für die Installationqualifizierten Person ausgeführt werden.• Falsches Zubehör kann zum Herunterfallen des Gerätes und zur Verletzung von Personenführen.Aus Sicherheitsgründen sollte die Festigkeit des vorgesehenen Anbringungsortes immersichergestellt werden.• Wenn keine ausreichende Festigkeit gegeben ist, kann dies zum Herunterfallen des Gerätesund zu Verletzungen von Personen führen.Beim Anschluß anderer Geräte ist sicherzustellen, dass ein Ausrasten verhindert wird.• Dies kann zu Verletzungen führen.Nicht an einem Ort anbringen, der das Gewicht des Gerätes nicht tragen kann.• Wenn der Anbringungsort keine ausreichende Festigkeit aufweist, kann das Gerätherunterfallen. Vorsicht Nicht an einem Ort anbringen, an dem Feuchtigkeit, Staub, Rauch, Dampf oderübermäßige Wärme vorhanden ist.• Dadurch kann das Plasmadisplay beschädigt und Feuer oder elektrischer Schlag verursachtwerden.Das Anbringen oder Abnehmen des Plasmadisplays muß immer von mindestens zweiPersonen ausgeführt werden.• Das Plasmadisplay kann herunterfallen und Verletzungen verursachen.Nicht nach oben, auf die Seite oder nach unten weisend anbringen.• Dadurch kann im Plasmadisplay ein Wärmestau entstehen und Feuer verursachen.Um das Plasmadisplay sollte mindestens ein Abstand von 100 mm nach oben und auf derrechten Seite, mindestens 300 mm auf der linken Seite, mindestens 60 mm auf derUnterseite und mindestens 42 mm auf der Rückseite vorhanden sein.• Das Plasmadisplay ist mit Luftaustrittsöffnungen auf der Oberseite und Lufteintrittsöffnungenauf der Unterseite und Rückseite ausgestattet. Das Abdecken dieser Öffnungen kann Feuerverursachen.1) Der Aufstellungsort des Plasmadisplays sollte sorgfältig ausgesucht werden, weil das Gehäuse sich verfärbenoder verformen kann aufgrund von Lichtstrahlen oder Wärme, wenn es direkter Sonneneinstrahlung ausgesetztist oder in der Nähe eines Heizgerätes aufgestellt wird.2) PflegeDas Gerät mit einem trockenen Tuch abwischen. Wenn das Gerät stark verunreinigt ist, sollte es zuerst miteinem Tuch gereinigt werden, das mit einem milden Lösungsmittel angefeuchtet ist und dann mit einemtrockenen Tuch abgewischt werden. Keine Reinigungsmittel wie Benzol, Verdünner oder Möbelwachsverwenden, dadurch kann sich die Farbe ablösen. (Wenn ein chemisches Reinigungstuch verwendet wird,sollten alle entsprechenden Vorsichtsmaßnahmen beachtet werden.)3) Kein Klebeband oder Aufkleber am Gerät anbringen. Dadurch kann die Wandhalterung oder die Oberfläche derKabelbandabdeckung für die Installation an der Wand verunreinigt werden. Vorsichtsmaßnahmen bei der Handhabung Sicherheitsmaßnahmen

Folgen Sie immer diesen Vorsichtsmaßnahmen.

TY-WK42PV2W03.6.33:45PMページ89 Deutsch Bauteile Halterung für Wandbefestigung . . . x1Abstandhalter . . . x4Gezahnte Unterlegscheiben. . . x4Sechskant-Schraubschlüssel(mitgeliefertes Werkzeug) . . . x1Befestigungsschrauben (M5-35) . . . x2Sechskantkopf-Schrauben(M8-55) . . . x4 TY-WK42PV2W Halterung für Wandbefestigung (Typ für vertikale Anbringung) Vorsichtsmaßnahmen für das Anbringen der Wandhalterung ♦ Die Halterung für die Wandbefestigung wird für das Anbringen eines Plasmadisplays an einer vertikalen Wand verwendet. Die Halterung sollte nur für die Befestigung an einer vertikalen Wand verwendet werden. ♦ Das Gerät ist auf der linken Seite mit einem Sperrmechanismus ausgestattet, daher sollte ein Abstand von mindestens 300 mm von der Wand vorhanden sein. ♦ Zur Sicherstellung der richtigen Funktion des Plasmadisplays und zur Vermeidung von Problemen sollte es nicht an den folgenden Orten aufgestellt werden.• In der Nähe von Sprinkleranlagen oder Feuer-/Rauchdetektoren.• An Orten, an denen Vibrationen oder Stöße auftreten können.• In der Nähe von Hochspannungsleitungen oder Stromversorgungsanlagen.• An Orten, an denen warme Luft von Heizgeräten ausgeblasen wird. ♦ Die Befestigung der Halterung sollte der Struktur und dem Material des Anbringungsortes entsprechen. ♦ Verwenden Sie im Handel erhältliche M6-Schrauben, die für das Wandmaterial (Holz, Stahlrahmen, Beton usw.) verwendet werden können, zur Befestigung der Halterung an der Wand. ♦ Die Halterung so anbringen, dass die Schrauben, das Netzkabel oder Metall in der Wand sich nicht berühren. ♦ Die für das Plasmadisplay verwendete Steckdose sollte einfach zu erreichen sein. ♦ Stellen Sie einen ausreichenden Luftfluß sicher, damit die Umgebungstemperatur des Gerätes 40°C nicht übersteigt. Bei Nichtbeachtung kann es zu einem Wärmestau im Plasmadisplay kommen, wodurchFehlfunktionen auftreten können. TY-WK42PV2W03.6.33:45PMページ9Deutsch

1. Stellen Sie die Festigkeit des vorgesehenen

Befestigungsortes sicher. Das Gewicht der Wandhalterung beträgt etwa 6 kg. Das an der Wandhalterung angebrachtePlasmadisplay hat ein Gewicht von etwa 29,5 bis 35 kg.Die Festigkeit der Wand an den sechs Befestigungsstellen unter Beachtung der Abmessungen derWandhalterung (Abbildung unten) prüfen und eventuell verstärken, wenn die Festigkeit nichtausreichend ist.

2. Anbringen der Wandhalterung an der Wand

• Die Halterung mit den Pfeilmarkierungen auf der Wandhalterung nach oben weisend anbringen.• Wenn die Wand aus Beton ist und Bolzen oder Schrauben vorher eingearbeitet werden müssen, solltendie Positionen der Löcher unter Verwendung der Wandhalterung bestimmt oder die Position der Löcheraufgrund der Abmessungen der Zeichnung berechnet werden. Dannsollten die "M6"-Bolzen oder Schrauben eingearbeitet werden. DieBolzen so einarbeiten, dass sie 10 bis 15 mm aus der Wandherausstehen. Vorgehen bei der Befestigung (1) Zuerst die Schraube im obersten mittleren Loch anbringen.(2) Die Halterung mit einer Wasserwaage ausrichten und dann dieSchrauben an den verbleibenden fünf Stellen befestigen.• Die Wandhalterung hat 22 Löcher. Wenn die Wand aus Holz ist und die gewünschte Festigkeit nicht durcheine Befestigung an den sechs Punkten erzielt werden kann, können entsprechend weitere Löcher für dieBefestigung verwendet werden. Vorsicht ist jedoch geboten, weil die Wand aufreißen kann, wenn zu vieleSchrauben zu nahe beieinander angebracht werden.Die folgenden Abmessungen sind wichtig. Das Gerät sollte nicht an einem Ort befestigt werden, an demdiese Abmessungen nicht sichergestellt werden können.• Für die Befestigung der Wandhalterung sollten im Handel erhältliche M6-Schrauben verwendet werden, dieauf der Wandoberfläche (Holz, Eisen, Beton usw.) verwendet werden können. Außenansicht des Displays

Löcher für die Wandbefestigung (an sechs Stellen)Halterung für Wandbefestigung Notwendige Abmessungen derAbstände um die Wandhalterung.* Um das Plasmadisplay sollte mindestens ein Abstand von 100 mm nach oben und auf der rechtenSeite, mindestens 300 mm auf der linken Seite, mindestens 60 mm auf der Unterseite undmindestens 42 mm auf der Rückseite vorhanden sein.HinweisEinheit: mmHinweise

Für 37-ZollFür 42-Zoll

3. Das Plasmadisplay vorbereiten

Die Abstandhalter am Plasmadisplay anbringen. Das Plasmadisplay mit der Displayseite nach unten weisend auf eine Decke oder ein weiches Tuch legen, das sauber ist und keine Verschmutzungen aufweist. Dann folgendermaßen vorgehen.

Das Plasmadisplay auf die Wandhalterung legen und befestigen

Kappen Flachkopf- Schraubendreher (1) Mit einem Flachkopf-Schraubendreher die Kappen (4 Stück) vom Plasmadisplay entfernen. (2) An den Stellen, an denen die Kappen entfernt wurden, die mitgelieferten Sechskantkopf-Schrauben, die gezahnten Unterlegscheiben und die Abstandhalter (jeweils 4 Stück) wie in der linken Abbildung gezeigt anbringen. Mit dem mitgelieferten Sechskantschlüssel fest andrehen. Sechskantkopf-SchraubenGezahnte UnterlegscheibenAbstandhalterSechskantschlüssel Obere KerbeObere Kerbe Untere Öffnung Abstandhalter (1) (3) (2) Schraubenöffnung für die Befestigung des Plasmadisplays Schraube für die Befestigung des Plasmadisplays Wandhalterung Wand Wand Abstandhalter Plasmadisplay

Das Gerät immer mit den Befestigungsschrauben anbringen um sicherzustellen, dass das Plasmadisplay nicht aus Versehen von der Wandhalterung fallen kann. Hinweis

6. Abnehmen des Plasmadisplays

Vorgehen beim Abnehmen (1) Die Befestigungsschrauben auf den Seiten der Wandhalterung entfernen (jeweils eine auf der linken und rechten Seite). (2) Das Plasmadisplay auf der Unterseite anheben und nach vorne ziehen. (2) Wenn die unteren Abstandhalter frei kommen, das Plasmadisplay anheben.

Die Sicherungsschrauben immer anbringen, um sicherzustellen, dass das Plasmadisplay nicht aus Versehen aus der Halterung fällt. Hinweis Wand Wandhalterung Öffnung für rote Sicherungsschraube Rote Sicherungs schraube Abstandhalter Wand Wand (3) (2) Wand halterung (1) Befestigungs schraube für das Plasma- display Wand

5. Befestigung der Wandhalterung

Vorgehen beim Abnehmen (1) Nach der Verkabelung die rote Schraube für die Sicherung (auf der linken Seite) entfernen, das Plasmadisplay nach vorne heben und dann langsam absinken lassen. Die Sperre wird ausgerastet. (2) Die roten Schrauben für die Sicherung (jeweils eine auf der linken und rechten Seite) auf den Seiten der Wandhalterung wieder fest anziehen. Vorgehen bei der Befestigung (1) Die Abstandhalter auf der Oberseite des Plasmadisplays in die Kerbe auf der Oberseite der Wandhalterung einsetzen und das Plasmadisplay nach unten schieben

(2) Das Plasmadisplay etwas anheben, die Abstandhalter auf der Unterseite in die Öffnungen auf der Unterseite der Wandhalterung einsetzen und das Gerät nach unten schieben. (3) Das Plasmadisplay mit den mitgelieferten Befestigungsschrauben (jeweils eine Schraube für rechts und links) an der Halterung befestigen. TY-WK42PV2W03.6.33:45PMページ11Nederlands
