GEBRUIKSAANWIJZING TYWK42PV2W PANASONIC

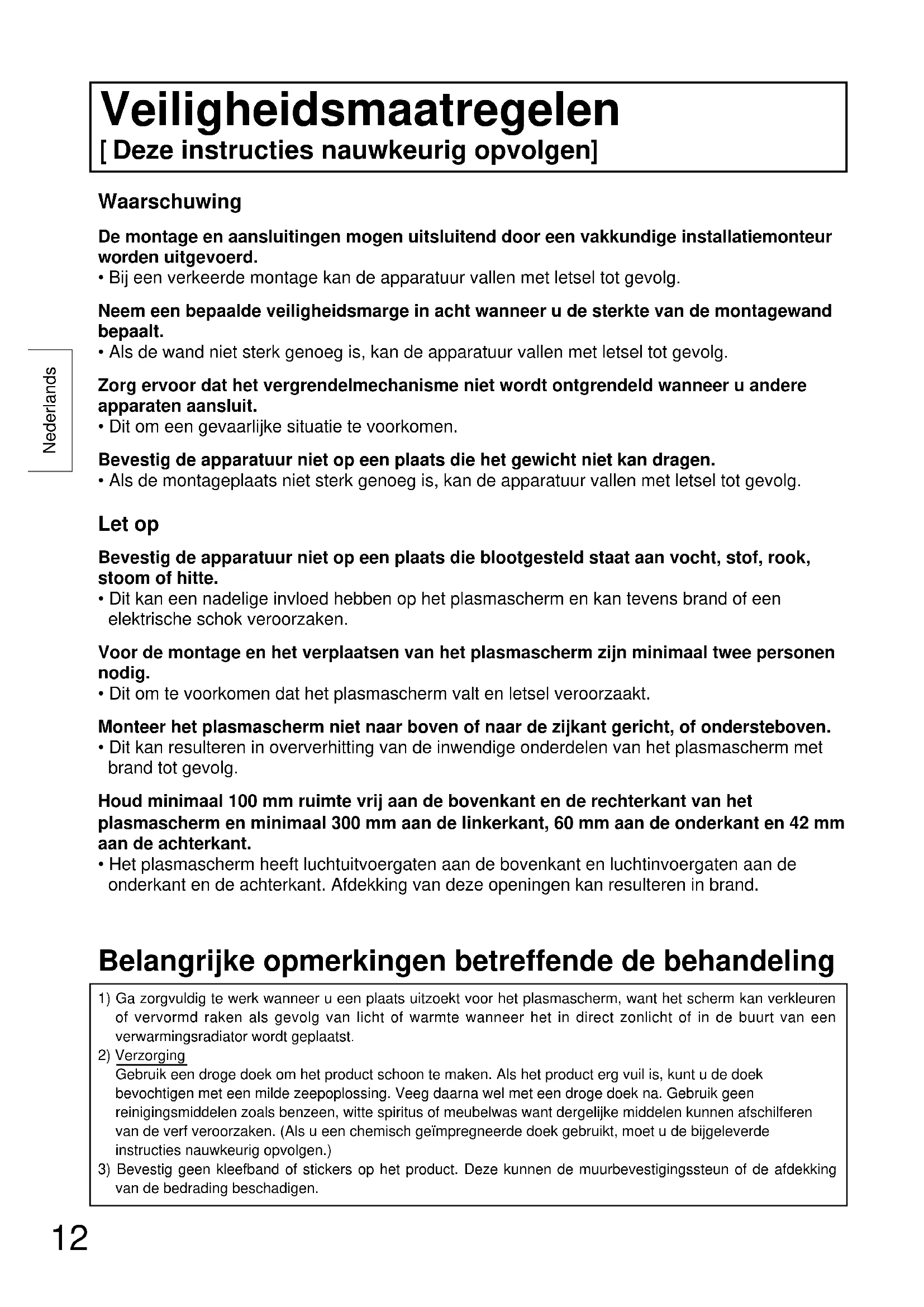

Waarschuwing De montage en aansluitingen mogen uitsluitend door een vakkundige installatiemonteurworden uitgevoerd.• Bij een verkeerde montage kan de apparatuur vallen met letsel tot gevolg.Neem een bepaalde veiligheidsmarge in acht wanneer u de sterkte van de montagewandbepaalt.• Als de wand niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg.Zorg ervoor dat het vergrendelmechanisme niet wordt ontgrendeld wanneer u andereapparaten aansluit.• Dit om een gevaarlijke situatie te voorkomen.Bevestig de apparatuur niet op een plaats die het gewicht niet kan dragen.• Als de montageplaats niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg. Let op Bevestig de apparatuur niet op een plaats die blootgesteld staat aan vocht, stof, rook,stoom of hitte.• Dit kan een nadelige invloed hebben op het plasmascherm en kan tevens brand of eenelektrische schok veroorzaken.Voor de montage en het verplaatsen van het plasmascherm zijn minimaal twee personennodig.• Dit om te voorkomen dat het plasmascherm valt en letsel veroorzaakt.Monteer het plasmascherm niet naar boven of naar de zijkant gericht, of ondersteboven.• Dit kan resulteren in oververhitting van de inwendige onderdelen van het plasmascherm metbrand tot gevolg.Houd minimaal 100 mm ruimte vrij aan de bovenkant en de rechterkant van hetplasmascherm en minimaal 300 mm aan de linkerkant, 60 mm aan de onderkant en 42 mmaan de achterkant.• Het plasmascherm heeft luchtuitvoergaten aan de bovenkant en luchtinvoergaten aan deonderkant en de achterkant. Afdekking van deze openingen kan resulteren in brand.1) Ga zorgvuldig te werk wanneer u een plaats uitzoekt voor het plasmascherm, want het scherm kan verkleurenof vervormd raken als gevolg van licht of warmte wanneer het in direct zonlicht of in de buurt van eenverwarmingsradiator wordt geplaatst.2) VerzorgingGebruik een droge doek om het product schoon te maken. Als het product erg vuil is, kunt u de doekbevochtigen met een milde zeepoplossing. Veeg daarna wel met een droge doek na. Gebruik geenreinigingsmiddelen zoals benzeen, witte spiritus of meubelwas want dergelijke middelen kunnen afschilferenvan de verf veroorzaken. (Als u een chemisch geïmpregneerde doek gebruikt, moet u de bijgeleverdeinstructies nauwkeurig opvolgen.)3) Bevestig geen kleefband of stickers op het product. Deze kunnen de muurbevestigingssteun of de afdekkingvan de bedrading beschadigen. Belangrijke opmerkingen betreffende de behandeling Veiligheidsmaatregelen

Deze instructies nauwkeurig opvolgen

TY-WK42PV2W03.6.33:45PMページ1213 Nederlands Onderdelen Muurbevestigingssteun . . . x1Isolatiebussen . . . x4Getande veerklemmen . . . x4Inbussleutel (bijgeleverd gereedschap) . . . x1Bevestigingsschroeven (M5-35) . . . x2Inbusschroeven(M8-55) . . . x4 TY-WK42PV2W Muurbevestigingssteun (voor verticale montage) Voorzorgsmaatregelen betreffende de montage van de muurbevestigingssteun ♦ De muurbevestigingssteun wordt gebruikt om het plasmascherm aan een verticale muur te hangen. U mag het plasmascherm uitsluitend aan een verticale muur hangen. ♦ Deze apparatuur heeft een vergrendelmechanisme aan de linkerkant. Zorg daarom voor minimaal 300 mm afstand tot de muur. ♦ Om een correcte werking te verkrijgen en storingen te voorkomen, mag u het plasmascherm niet op een van de volgende plaatsen ophangen.• In de buurt van brandblusapparatuur of vuur/rookdetectors.• Op plaatsen waar de apparatuur staat blootgesteld aan trillingen of schokken.• In de buurt van hoogspanningskabels of dynamische stroombronnen.• Op plaatsen die blootgesteld staan aan de warme lucht die door verwarmingsapparatuur wordt afgegeven.♦ Gebruik de juiste montagematerialen en werkwijzen om het plasmascherm te bevestigen. ♦ Gebruik los verkrijgbare M6 schroeven die geschikt zijn voor de montagewand (hout, staal, beton enz.), om de bevestigingssteun aan de wand vast te maken.♦ Let erop dat er geen contact is tussen eventuele metalen onderdelen in de muur en de bevestigingsschroeven of het netsnoer. ♦ Gebruik een gemakkelijk bereikbaar stopcontact voor het aansluiten van het netsnoer van het plasmascherm. ♦ Zorg voor een goede doorstroming van lucht zodat de temperatuur in het inwendige niet hoger wordt dan 40°C. Indien dit wel gebeurt, kunnen de inwendige onderdelen te heet worden met een defect tot gevolg. TY-WK42PV2W03.6.33:45PMページ13Nederlands

1. Controleer of de montageplaats sterk genoeg is.

Het gewicht van de muurbevestigingssteun is ongeveer 6 kg. Het plasmascherm dat aan demuurbevestigingssteun wordt bevestigd weegt 29,5 tot 35 kg.Controleer de sterkte van de muur op de zes bevestigingsplaatsen aangegeven in de afbeelding vande muurbevestigingssteun (hieronder) en zorg indien nodig voor extra versterking als de muur hetgewicht niet kan dragen.

2. Bevestig de muurbevestigingssteun aan de muur.

• Bevestig de muurbevestigingssteun zodanig dat de pijlen op de steun naar boven wijzen.• Als de muur gemaakt is van beton en er vooraf bouten of moeren moeten worden aangebracht, dient u deplaats van de gaten te bepalen door de muurbevestigingssteun op de montageplaats te houden, of ubepaalt de plaats van de gaten aan de hand van de afbeelding, en danbrengt u de "M6" bouten of moeren aan. Bij het aanbrengen vanbouten moet u erop letten dat de bouten ongeveer 10 tot 15 mm uit demuur steken. Montageprocedure (1) Maak eerst de schroef in het middelste gat aan de bovenkant vast.(2) Gebruik een waterpas om de steun precies recht te hangen en maakdaarna de schroeven op de vijf resterende plaatsen vast.
• Er zijn 22 gaten in de muurbevestigingssteun. Als de wand van hout is en voldoende versterking niet mogelijk is op de zes plaatsen aangegeven in de afbeelding rechts hiernaast, kunt u de reservegatengebruiken. Houd er rekening mee dat bij sommige wanden barsten kunnen optreden als de schroeven tedicht bij elkaar worden aangebracht.De volgende afmetingen zijn belangrijk. Gebruik geen montageplaats waar deze afmetingen nietaangehouden kunnen worden.• Gebruik in de handel verkrijgbare M6 schroeven die geschikt zijn voor het materiaal waarvan de muur isgemaakt (hout, staal, beton enz.), om de muurbevestigingssteun aan de muur te hangen. Buitenafmetingen van beeldscherm

Muurbevestigingsgaten (op zes plaatsen)Muurbevestigingssteun Vereiste ruimte voor de montagevan de muurbevestigingssteun* Houd minimaal 100 mm ruimte vrij aan de bovenkant en de rechterkant van het plasmascherm enminimaal 300 mm aan de linkerkant, 60 mm aan de onderkant en 42 mm aan de achterkant.OpmerkingEenheid: mmOpmerkingen

3. Maak het plasmascherm gereed.

Bevestig de isolatiebussen aan het plasmascherm. Leg het plasmascherm met het scherm naar beneden gekeerd op een deken of een andere zachte ondergrond die vlak en schoon is en volg dan de onderstaande aanwijzingen.

Monteer het plasmascherm aan de muurbevestigingssteun. Kappen Schroevendraaier met platte kop (1) Verwijder de kappen (x4) van het plasmascherm met behulp van een schroevendraaier met platte kop. (2) Op de plaats waar de kappen zijn verwijderd, monteert u de bijgeleverde inbusschroeven, de getande veerklemmen en de isolatiebussen (elk x4), zoals aangegeven in de afbeelding links hiernaast. Maak de onderdelen vast met de bijgeleverde inbussleutel. InbusschroefGetande veerklemIsolatiebusInbussleutel Bovenste gleufBovenste gleuf Onderste gat Isolatiebus (1) (3) (2) Muur Muur Isolatiebus Plasmascherm Muurbevesti- gingssteun Gat voor bevesti- gingsschroef van plasmascherm Bevestigingss- chroef van plas- mascherm

Monteer altijd de bevestigingsschroeven om te voorkomen dat het plasmascherm per ongeluk loskomt van de muurbevestigingssteun. Opmerking

Verwijderen van het plasmascherm. Verwijderprocedure (1) Verwijder de bevestigingsschroeven (1 aan de linker- en de rechterkant) die in de zijkanten van de muurbevestigingssteun zijn aangebracht. (2) Til de onderkant van het plasmascherm omhoog en trek het scherm naar u toe. (3) Nadat de onderste isolatiebussen vrijkomen blijft u het plasmascherm naar boven tillen.

Monteer altijd de rode bevestigingsschroeven voor openen/sluiten om te voorkomen dat het plasmascherm per ongeluk loskomt. Opmerking Muur Pasgat voor rode bevestigingsschroef voor openen/sluiten Rode bevesti- gingsschroef voor open- en/sluiten Muurbevestigings- steun Isolatiekussen Muur Muur (3) (2) Muurbe- vestigings- steun (1) Bevesti- gingsschroef voor plasma- scherm

Zet de muurbevestigingssteun vast. Procedure (1) Na het aansluiten, de rode bevestigingsschroef voor openen/sluiten (aan de linkerkant) verwijderen, het plasmascherm naar u toe omhoog halen en het dan langzaam laten zakken. De vergrendeling zal vrijgezet worden. (2) Draai de rode bevestigingsschroeven voor openen/sluiten (1 aan de linker- en de rechterkant) aan de zijkanten van de muurbevestigingssteun stevig vast. Montageprocedure (1) Plaats de isolatiebussen die aan de bovenkant van het plasmascherm zijn in de gleuf aan de bovenkant van de muurbevestigingssteun en schuif ze naar beneden. (2) Til het plasmascherm een stukje omhoog, steek de onderste isolatiebussen in de gaten aan de onderkant van de muurbevestigingssteun en schuif het apparaat naar beneden. (3) Maak het geheel stevig vast met de bijgeleverde bevestigingsschroeven (1 voor de linker- en de rechterkant). TY-WK42PV2W03.6.33:45PMページ15Italiano
