GEBRUIKSAANWIJZING TYWK65PV7 PANASONIC

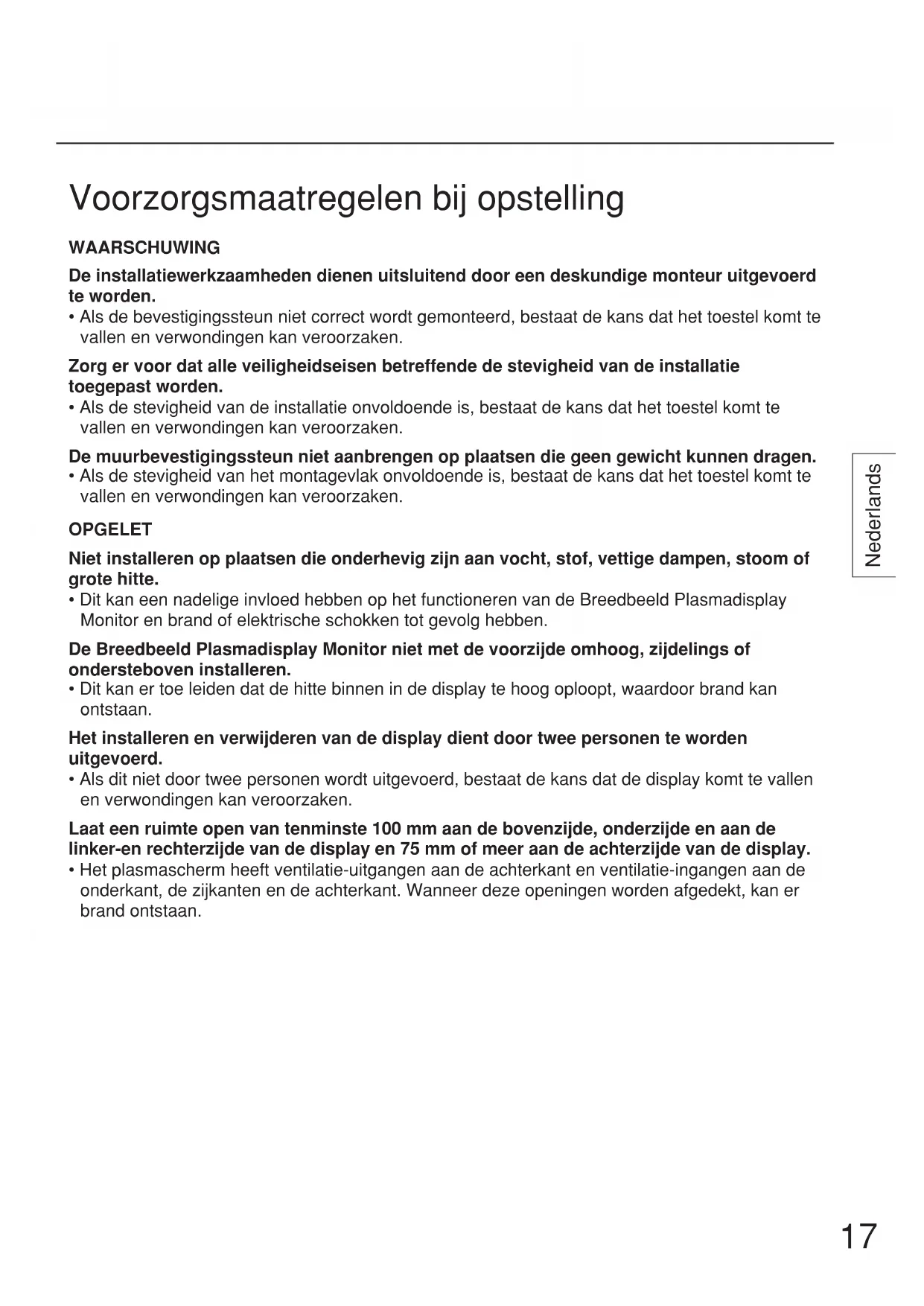

WandhängehalterungSchrauben (links und rechts)Schrauben(links und rechts)Abstandhalter17 Nederlands Voorzorgsmaatregelen bij opstelling WAARSCHUWING De installatiewerkzaamheden dienen uitsluitend door een deskundige monteur uitgevoerd te worden.

• Als de bevestigingssteun niet correct wordt gemonteerd, bestaat de kans dat het toestel komt te vallen en verwondingen kan veroorzaken. Zorg er voor dat alle veiligheidseisen betreffende de stevigheid van de installatie toegepast worden.

• Als de stevigheid van de installatie onvoldoende is, bestaat de kans dat het toestel komt te vallen en verwondingen kan veroorzaken. De muurbevestigingssteun niet aanbrengen op plaatsen die geen gewicht kunnen dragen.

• Als de stevigheid van het montagevlak onvoldoende is, bestaat de kans dat het toestel komt te vallen en verwondingen kan veroorzaken. OPGELET Niet installeren op plaatsen die onderhevig zijn aan vocht, stof, vettige dampen, stoom of grote hitte.

• Dit kan een nadelige invloed hebben op het functioneren van de Breedbeeld Plasmadisplay Monitor en brand of elektrische schokken tot gevolg hebben. De Breedbeeld Plasmadisplay Monitor niet met de voorzijde omhoog, zijdelings of ondersteboven installeren.

• Dit kan er toe leiden dat de hitte binnen in de display te hoog oploopt, waardoor brand kan ontstaan. Het installeren en verwijderen van de display dient door twee personen te worden uitgevoerd.

• Als dit niet door twee personen wordt uitgevoerd, bestaat de kans dat de display komt te vallen en verwondingen kan veroorzaken. Laat een ruimte open van tenminste 100 mm aan de bovenzijde, onderzijde en aan de linker-en rechterzijde van de display en 75 mm of meer aan de achterzijde van de display.

• Het plasmascherm heeft ventilatie-uitgangen aan de achterkant en ventilatie-ingangen aan de onderkant, de zijkanten en de achterkant. Wanneer deze openingen worden afgedekt, kan er brand ontstaan.18 Nederlands Onderdelen Belangrijke punten bij installatie

De muurbevestigingssteun dient voor gebruik van de Plasmadisplay Monitor voor kijkdoeleinden aan een vertikale muur. Gebruik deze niet voor installatie van een ander type dan vertikale muurinstallatie.

Om verzekerd te zijn van een correct en probleemloos functioneren van de Plasmadisplay Monitor dient u deze niet op een van de volgende plaatsen te installeren.

• Plaatsen in de buurt van brandblussers ot sensors

• Plaatsen die onderhevig zijn aan trillingen of schokken

• Plaatsen in de nabijheid van hoogspanningsdraden of elektromotoren

Plaatsen die rechtstreeks blootstaan aan lucht die afkomstig is van verwarmingsbronnen.

De installatiemethode dient geschikt te zijn voor de structuur en de gebruikte materialen op de plaats van de installatie.

Gebruik in de handel verkrijgbare M6 bouten die geschikt zijn voor de betreffende muurmaterialen (hout, ijzer, beton) bij installatie aan de muur.

Houd de borgschroeven en het netsnoer uit de buurt van metalen delen en dergelijke die in de muur zijn.

Steek de stekker van de Plasmadisplay Monitor in een stopcontact, voorzien van randaarde, dat dichtbij en gemakkelijk bereikbaar is.

Zorg voor voldoende ventilatie zodat de temperatuur rondom de display niet hoger wordt dan 40°C. Als de luchtcirculatie binnen in de display niet voldoende is, bestaat de kans dat de temperatuur binnen in de display te hoog oploopt, waardoor brand kan ontstaan. Muurbevestigingssteun .....................................................1 Inbussleutel (accessoire)

Nederlands Installatieprocedure De muurbevestigingssteun weegt ongeveer 8,3 kg en de Plasmadisplay Monitor weegt tussen 81,5 kg. (85,9 kgwanneer de luidsprekers zijn aangebracht).Zie de installatieafmetingen van de muurbevestigingssteun in onderstaand schema en controleer de stevigheidvan de muur op de zes montagepunten en breng een extra versteviging aan in het geval deze punten nietstevig genoeg zijn.

1. Controleer de stevigheid van de montagepunten.

• Bevestig de muurbevestigingssteun zodanig dat de aangegeven pijl op de steun omhoog wijst.

• Als het noodzakelijk is de bouten of de moeren eerst te verankeren omdat de muur van beton vervaardigd is, de steun zelf gebruiken om de juiste positie van de montagegaten te bepalen of het afmetingsschema gebruiken omde posities van de gaten te berekenen. Veranker vervolgens de M6 bouten of moeren in de gaten. Zorg er verderbij het verankeren van de bouten voor, dat de bouten over een afstand van 10 tot 15 mm uit de muur steken.

2. Bevestig de muurbevestigingssteun aan de muur.

Installatieprocedure 1. Schroef eerst een bout in het gatmiddenboven.2. Gebruik een waterpas om de uitlijningvan de muurbevestigingssteun tecorrigeren en schroef vervolgensbouten in de resterende vijf gaten.3. Draai de bevestigingsschroevenprovisorisch vast. Als de schroeven verder dan 5 mmworden ingestoken, zal het nietmogelijk zijn de Plasmadisplay Monitorin de correcte positie te installeren.• De muurbevestigingssteun is op 14punten voorzien van montagegaten. Als door de aard van het materiaal van demuur het gebruik van zes montagegatenniet voldoende stevigheid biedt, kunnenreservegaten gebruikt worden. De kans bestaat echter dat afhankelijkvan het constructiemateriaal op de plaatsvan de installatie scheuren ontstaan alsschroeven op een te korte afstand vanelkaar gemonteerd worden.Let op• Gebruik bij installatie aan de muur in dehandel verkrijgbare M6 bouten diegeschikt zijn voor het materiaal van debetreffende muur. Let op• De merktekens geven de middellijn vande Plasmadisplay Monitor aan. Opmerking

Muurmontagegaten (6 punten)Eenheden: mm Horizontale installatie Verticale installatie Merktekens (H) Merktekens (V)Merktekens (V)Bevestigings-schroef(M5-133)Bevestigings-schroef(M5-133)Bevestigings-schroef(M5-133)20 Nederlands Installatieprocedure

• De display niet te hoog optillen, aangezien de kans bestaat dat deze van zijn plaats wordt losgehaakt. Opmerking

4. Monteer de display aan de muurbevestigingssteun.

Installatieprocedure Druk de bovenste bevestigingsnokkenop de display in de uitsparingen aande bovenzijde van demuurbevestigingssteun, haak dezegoed vast en laat vervolgens dedisplay op zijn plaats zakken.Til de display voorzichtig een kleinstukje omhoog en steek de onderstebevestigingsnokken op de display inde onderste horizontale ophanggatenin de muurbevestigingssteun, en laatde display vervolgens zakken.

• Leg de display met de voorzijde naar beneden bovenop een doek die schoon en vrij is van overige voorwerpen en voer vervolgens de hierboven aangegeven handelingen uit. Note Let op InbusboutGetande veerklemIsolatietussenstukInbussleutel 1. Gebruik het bijgeleverd gereedschap(inbussleutel) om de vier bijgeleverdepanvormige inbusbouten, de panvormigegetande ringen en de isolatiebussen in degaten te monteren zoals aangegeven in deafbeelding.2. Monteer de afdekkingen.• Monteer de twee afdekkingen over degaten aan de onderkant van hetplasmascherm. Bevestig de isolatiestukken aan de display. Uitsparingen (Voor verticale installatie)Uitsparingen(Voor horizontale installatie)Onderste (Voor verticale installatie)Onderste(Voor horizontaleinstallatie)bevestigingsnokAfdekking21 Nederlands
• Draai de bevestigingsschroeven aan de linkeren rechter zijde vast.
• Niet vergeten de bevestigingsschroeven aan de linker en rechter zijde vast te draaien, om te voorkomen dat de display van de muurbevestigingssteun los komt. Let op Verwijderen van de display 1. Verwijder de twee bevestigingsschroevenwelke in de muurbevestigingssteunbevestigd zijn.2. Til de onderzijde van de display omhoog.Trek de display naar voren om deIsolatietussenstukken aan de onderzijdelos te maken. Til de display vervolgens omhoog.

5. Zet de muurbevestigingssteun vast.
