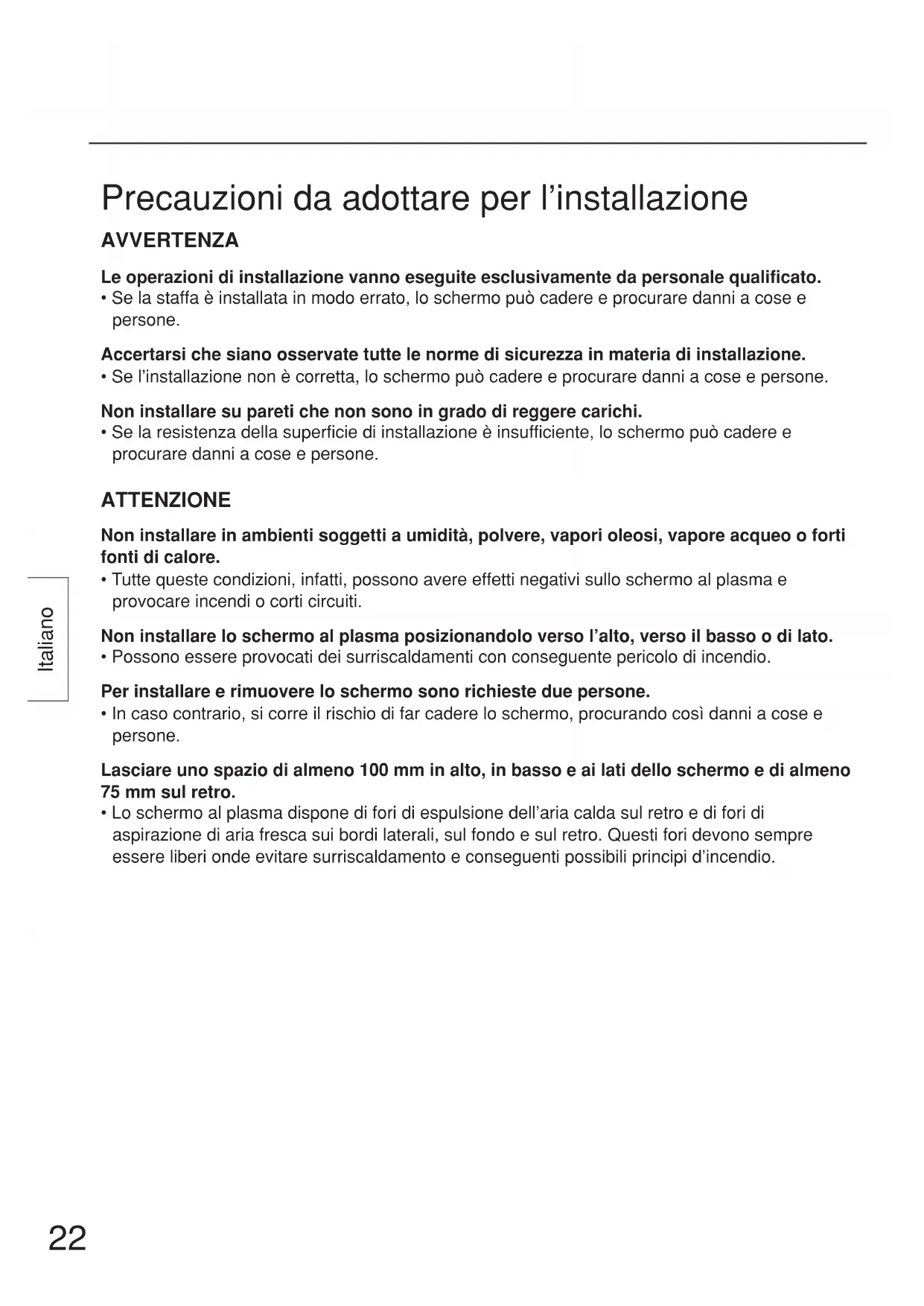

Muurbevestigingssteun Schroefbevestigingspunten (links en rechts) Bevestigings-schroeven (links en rechts) Isolatietussenstuk22 Italiano Precauzioni da adottare per l’installazione AVVERTENZA Le operazioni di installazione vanno eseguite esclusivamente da personale qualificato.

• Se la staffa è installata in modo errato, lo schermo può cadere e procurare danni a cose e persone. Accertarsi che siano osservate tutte le norme di sicurezza in materia di installazione.

• Se l’installazione non è corretta, lo schermo può cadere e procurare danni a cose e persone. Non installare su pareti che non sono in grado di reggere carichi.

• Se la resistenza della superficie di installazione è insufficiente, lo schermo può cadere e procurare danni a cose e persone. ATTENZIONE Non installare in ambienti soggetti a umidità, polvere, vapori oleosi, vapore acqueo o forti fonti di calore.

• Tutte queste condizioni, infatti, possono avere effetti negativi sullo schermo al plasma e provocare incendi o corti circuiti. Non installare lo schermo al plasma posizionandolo verso l’alto, verso il basso o di lato.

• Possono essere provocati dei surriscaldamenti con conseguente pericolo di incendio. Per installare e rimuovere lo schermo sono richieste due persone.

• In caso contrario, si corre il rischio di far cadere lo schermo, procurando così danni a cose e persone. Lasciare uno spazio di almeno 100 mm in alto, in basso e ai lati dello schermo e di almeno 75 mm sul retro.

• Lo schermo al plasma dispone di fori di espulsione dell’aria calda sul retro e di fori di aspirazione di aria fresca sui bordi laterali, sul fondo e sul retro. Questi fori devono sempre essere liberi onde evitare surriscaldamento e conseguenti possibili principi d’incendio.23 Italiano Componenti Note particolari durante l’installazione

La staffa per sospensione a parete (verticale) va utilizzata per l’installazione dello schermo al plasma su una parete verticale. Non utilizzarla per scopi diversi da questo tipo di installazione.

Al fine di garantire un corretto funzionamento senza problemi dello schermo al plasma- 16;9, non installare l’unità in uno dei seguenti punti:

• Punti prossimi a irroratori o sensori

• Punti soggetti a vibrazioni o urti

• Punti prossimi a cavi di alta tensione o motori elettrici

• Punti esposti al diretto contatto di aria proveniente da impianti di riscaldamento

Il tipo di installazione deve essere appropriato alla struttura e ai materiali utilizzati nell’ambiente di installazione.

Utilizzare viti M6 disponibili in commercio adatte al tipo di parete (legno, ferro, cemento) sulla quale installare l’unità.

Non collocare le viti di fermo e il cavo di alimentazione a parti metalliche o a strutture comprese nel muro.

Inserire la spina del cavo di alimentazione per lo schermo al plasma in una presa elettrica che sia vicina all’apparecchio e facilmente accessibile.

• Fornire una ventilazione adeguata in modo da tenere la temperatura intorno allo schermo al di sotto dei 40°C. Se la ventilazione all’interno dello schermo è insufficiente, si corre il rischio di creare surriscaldamenti e di provocare incendi. Staffa per sospensione a parete (verticale) p. 1
• Chiave esagonale (accessorio) p. 1
• Copertura p. 2
• Vite di fissaggio (M5-133) Distanziatore isolante p. 2

Vite con testa piatta a esagono incassato (M8-30)

Italiano Procedura di installazione La staffa per sospensione a parete pesa approssimativamente 8,3 kg ll peso de’ll unità dello schermo al plasma varia circa tra i 81,5 kg. (85,9 kg con gli altoparlanti montati).Prendendo in considerazione le dimensioni della stafta nel diagramma riportato di seguito, verificare laresistenza della parete nei sei punti di installazione e aggiungere dei rinforzi qualora uno dei punti non fossesufficientemente resistente.

1. Verificare la resistenza del punto di installazione.

• Installare la stafta per sospensione a parete (verticale) con la freccia riprodotta verso I’alto.

• Se è necessario praticare prima dei fori per fissare le viti in una parete in cemento, utilizzare la stafta per stabilire la corretta posizione dei fori oppure utilizzare il diagramma delle dimensioni per calcolarne la posizione.Quindi, inserire le viti M6 nei fori avendo cura che queste sporgano dalla parete di almeno 10-15 mm.

Installare la staffa per sospensione a parete (verticale) sulla parete. Procedura di installazione 1. Avvitare la prima vite nel foro centralein alto. 2. Utilizzare una livella a bolla percorreggere l’allineamento del staffaper sospensione a parete (verticale),quindi avvitare le viti nei restanticinque fori. 3. Serrare le viti di fissaggio in modo nondefinitivo. Se le viti sono inserite perpiù di 5 mm, non sarà possibileinstallare lo schermo al plasma nellaposizione appropriata.• Sulla staffa per sospensione a parete(verticale) sono localizzati 14 fori perl’installazione. Se la struttura della parete non disponedi una resistenza sufticiente procuratacon soli sei fori per l’installazione,utilizzare alcuni dei restanti fori. Tuttavia, a seconda del materiale dacostruzione impiegato per la parete sullaquale installare l’unità, possonosvilupparsi delle crepe se le viti vengonoinserite troppo vicine le une alle altre.Attenzione• Utilizzare viti M6 disponibili in commercioadatte al tipo di materiale da costruzionedella parete sulla quale installare l’unità. Attenzione• I contrassegni definiscono l’asse centraleverticale dello schermo al plasma. Nota

Fori per I’installazione a parete (6 punti)Unità: mm Montaggio in orizzontale Montaggio in verticale Contrassegni (H) Contrassegni (V)Contrassegni (V)Vite di fissaggio(M5-133)Vite di fissaggio(M5-133)Vite di fissaggio(M5-133)25 Italiano

• Non sollevare troppo in alto lo schermo, altrimenti può sganciarsi. Nota

Installare lo schermo sulla staffa per sospensione a parete (verticale). Procedura di installazione Spingere i distanziatori isolantisuperiori dello schermo all’internodegli incavi posti nella parte superioredella stafta per sospensione a paretefinchè non restano agganciati, quindiabbassare lo schermo.Sollevando leggermente lo schermo,inserire i distanziatori inferiori delloschermo nei fori orizzontali posti nellaparte inferiore della staffa persospensione a parete, quindiabbassare lo schermo.

• Posizionare lo schermo con il video rivolto verso il basso su un panno pulito e privo di corpi estranei, quindi procedere con i punti precedentemente descritti. Note Attenzione Vite con testa piatta a esagono incassatoRondella dentellataDistanziatore isolanteChiave esagonale 1. Usare la chiave esagonale, fornita indotazione, per installare nei fori e serrare iquattro bulloni a testa esagonale tronco-conica, le rondelle dentate e gli spaziatori.2. Installare le coperture.• Installare le due coperture sui fori sui latiinferiori dello schermo al plasma. Inserire i distanziatori isolanti nello schermo. Incavi (Per il montaggio in verticale)Incavi (per il montaggio inorizzontale)Fori (Per ilmontaggioin verticale) Fori (per il montaggioin orizzontale)Distanziatore isolanteCopertura26 Italiano Procedura di installazione
• Serrare le viti di fissaggio a sinistra e adestra.
• Accertarsi di serrare le viti di fissaggio a sinistra e a destra per impedire il distacco dello schermo al plasma dalla staffa per sospensione a parete (verticale). Attenzione Rimozione dello schermo 1. Rimuovere le due viti di fissaggio dalla staffaper sospensione a parete (verticale). 2. Sollevare lo schermo verso l’altoprendendolo dalla parte inferiore.Tirarlo in avanti per staccare idistanziatori isolanti nella parte inferiore.Sollevare lo schermo verso l’alto.

5. Fissare la staffa per sospensione a parete (verticale).

Staffa per sospensionea parete (verticale)Punti di attacco delle viti di fissaggio (sinistra e destra)Viti di fissagio(sinistra e destra)Distanziatoreisolante27 Français Précautions pour l’installation AVERTISSEMENT Les travaux d’installation doivent être confiés à un technicien qualifié seulement.
