MODE D'EMPLOI TYWK65PV7 PANASONIC

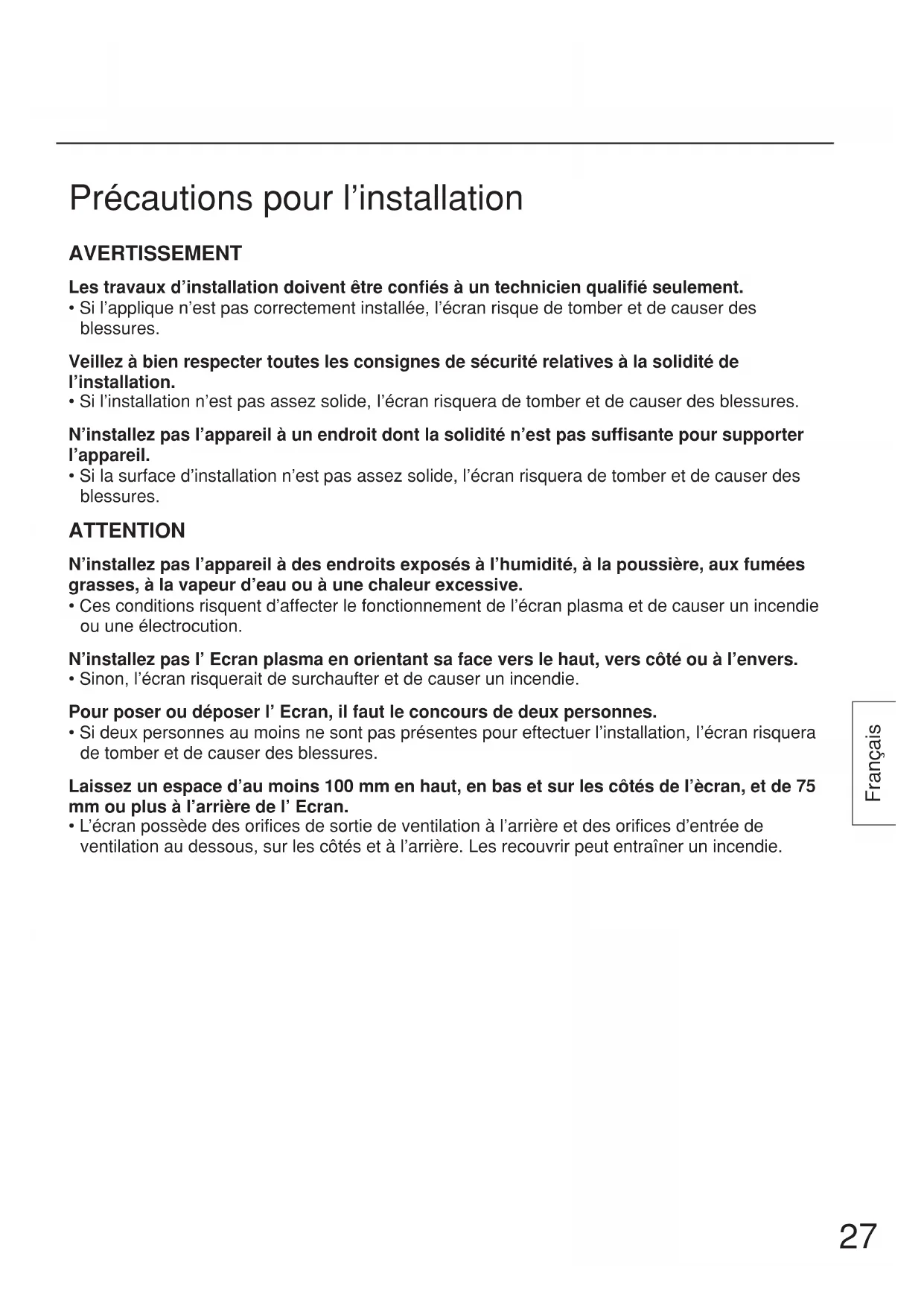

• Si l’applique n’est pas correctement installée, l’écran risque de tomber et de causer des blessures. Veillez à bien respecter toutes les consignes de sécurité relatives à la solidité de l’installation.

• Si l’installation n’est pas assez solide, I’écran risquera de tomber et de causer des blessures. N’installez pas l’appareil à un endroit dont la solidité n’est pas suffisante pour supporter l’appareil.

• Si la surface d’installation n’est pas assez solide, l’écran risquera de tomber et de causer des blessures. ATTENTION N’installez pas l’appareil à des endroits exposés à l’humidité, à la poussière, aux fumées grasses, à la vapeur d’eau ou à une chaleur excessive.

• Ces conditions risquent d’affecter le fonctionnement de l’écran plasma et de causer un incendie ou une électrocution. N’installez pas l’ Ecran plasma en orientant sa face vers le haut, vers côté ou à l’envers.

• Sinon, l’écran risquerait de surchaufter et de causer un incendie. Pour poser ou déposer l’ Ecran, il faut le concours de deux personnes.

• Si deux personnes au moins ne sont pas présentes pour eftectuer l’installation, I’écran risquera de tomber et de causer des blessures. Laissez un espace d’au moins 100 mm en haut, en bas et sur les côtés de I’ècran, et de 75 mm ou plus à l’arrière de l’ Ecran.

• L’écran possède des orifices de sortie de ventilation à l’arrière et des orifices d’entrée de ventilation au dessous, sur les côtés et à l’arrière. Les recouvrir peut entraîner un incendie.28 Français Composants Remarques pour I’installation

L’applique de suspension au mur (verticale) est utilisée pour installer l’ Ecran plasma sur un mur vertical pour le visionnement. Ne l’utilisez pas pour une installation autre que l’installation sur un mur vertical.

Afin d’assurer un fonctionnement absolument correct de l’ Ecran plasma, n’installez pas l’écran dans les endroits suivants.

• Endroits situés à proximité d’un extincteur ou d’un capteur

• Endroits sujets aux vibrations ou aux chocs

• Endroits situés à proximité de fils placés sous haute tension ou de moteurs électriques

• Endroits directement exposés au courant d’air d’appareils de chauftage

La méthode d’installation doit convenir à la structure et aux matériaux utilisés à l’emplacement d’installation.

Utilisez des boulons M6 en vente dans le commerce qui conviennent aux matériaux du mur (bois, fer, béton) pour l’installation sur un mur.

Veuillez ce que les vis de maintien et le cordon d'alimentation soient éloignés des pièces et structures métalliques que peut porter le mur.

Insérez la fiche du cordon d’alimentation de l’ Ecran plasma dans la prise secteur la plus proche et la plus facilement accessible.

Assurez une ventilation adéquate de manière que la température autour de l’écran ne s’élève pas au-dessus de 40°C. Si l’air ne circule pas suffisamment dans l’écran, l’écran risquera de surchauffer et de causer un incendie. Applique de suspension au mur (verticale).......................1 Clé Allen (fournie)

Rondelles à cuvette dentées

Boulons à tête à cuvette avec douille hexagonale (M8-30)

Français Procédure d’installation L’applique de suspension au mur pèse environ 8,3 kg, l’appareil d’Affichage Large à Plasma pèse approximativement 81,5 kg. (85,9 kg quand les enceintes sont en place). En vous reportant aux dimensions d’installation de I’applique de suspension au mur indiquées sur le schéma ci- dessous, vérifiez la solidité du mur à six emplacements, et renforcez ces emplacements s’ils ne sont pas assez solides.

1. Vérifiez la solidité de l’emplacement d’installation.

• Installez l’applique de suspension au mur (verticale) de manière que la flèche marquée sur l’applique soit orientée vers le haut.
• S’il est nécessaire d’encastrer les boulons ou les écrous préalablement parce que le mur est en béton, utilisez I’applique lui-même pour déterminer la position des trous d’installation adéquate, ou utilisez le schéma de dimension pour déterminer les positions des trous. Encastrez ensuite les boulons M6 ou les 6crous dans les trous. En outre, lorsque vous encastrez les boulons, laissez les boulons dépasser de 10 à 15 mm hors du mur.

Installez l’applique de suspension au mur (verticale) sur le mur. Procédure d’installation 1. Vissez d’abord un boulon dans le trousupérieur central. 2. Utilisez une jauge de niveau pourcorriger l’alignement de I’applique desuspension au mur (verticale), puisvissez les boulons dans les cinqautres trous.3. Serrez provisoirement les vis defixation.Si les vis sont insérées de plusde 5 mm, il ne sera pas possibled’installer l’ Ecran plasma à la positioncorrecte. • L’applique de suspension au mur(verticale) possède des trous d’installation placés à 14 endroits. Si le matériau mural n’est pas assezsolide pour garantir une installation sûreen utilisant six trous d’installationseulement, utilisez aussi les autres trous. Toutefois, selon le matériau deconstruction utilisé à l’emplacementd’installation, des fissures risquent de se former si les vis sont placées trop près l’une de l’autre. Attention• Utilisez des boulons M6 en vente dans lecommerce qui conviennent auxmatériaux du mur pour réaliserl’installation sur le mur. Attention• Les repères indiquent la ligne centralede l'écran à plasma. Remarque

Trous d’installation au mur (6 emplacements)Unités: mm Installation horizontale Installation verticale Repères (H) Repères (V)Repères (V)Vis de fixation(M5-133)Vis de fixation(M5-133)Vis de fixation(M5-133)30 Français Procédure d’installation

• Ne soulevez pas I’écran trop haut, sinon il risquerait de se décrocher. Remarque

Installez l’écran sur l’applique de suspension au mur (verticale). Procédure d’installation Poussez les entretoises isolantessupérieures de l’écran dans lesencoches situées en haut del’applique de suspension au murjusqu’à ce qu’elles soient accrochées,puis abaissez l’ecran à sa place.Tout en levant légèrement l’écran,insérez les entretoises isolantesinférieures de l’écran dans les trousde suspension horizontaux inférieursde I’applique de suspension au mur,puis abaissez l’écran.

• Placez I’écran face vers le bas sur un tissu propre et sans impuretés, pius effectuez la procédure ci-dessus. Note Attention Boulon d’ancrage à douille hexagonaleRondelle dentéeEntretoise isolanteClé Allen 1. Utilisez l’outil fourni (clé à six pans) pourinstaller les quatre boulons à six panscreux, les rondelles éventail et lesentretoises isolantes dans les trous, commemontré sur l’illustration.2. Installez les couvercles.• Installez les deux couvercles par-dessusles trous de la partie inférieure de l’écran àplasma. Fixez les entretoises isolantes sur l’écran. Encoches (Pour installation verticale)Encoches (pour installation horizontale)Trous (Pourinstallationverticale)Trous(pour installationhorizontale)Entretoise isolanteCouvercle31 Français
• Serrez les vis de fixation à gauche et à droite.
• Veillez à bien serrer les vis de fixation gauche et droite pour empêcher l’écran de se détacher de l’applique de suspension au mur (verticale). Attention Dépose de l’écran 1. Retirez les deux vis de fixation qui sontvissées dans I’applique de suspension aumur (verticale). 2. Tout en soulevant le bas de l’écran.Tirez-le vers l’avant pour détacher lesentretoises d’isolation situées en bas.Ensuite, soulevez I’écran.

5. Fixez l’applique de suspension au mur (verticale).

Applique de suspensionau mur (verticale)Fixations des vis de fixation(gauche et droite)Vis de fixation(gauche et droite)Entretoiseisolante32 Español Precauciones para la instalación ADVERTENCIA El trabajo de instalación debe hacerlo un técnico cualificado.
