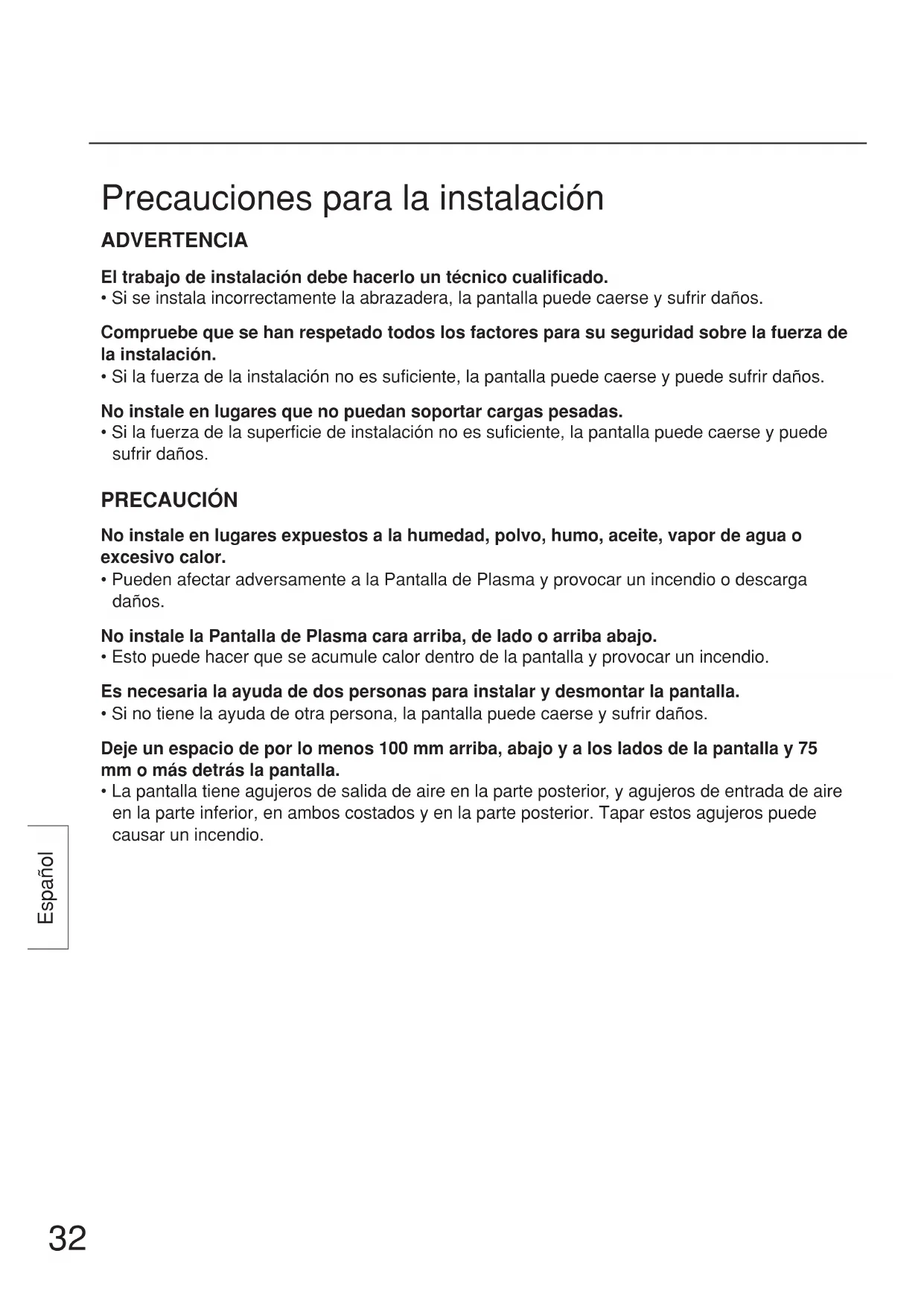

Applique de suspensionau mur (verticale)Fixations des vis de fixation(gauche et droite)Vis de fixation(gauche et droite)Entretoiseisolante32 Español Precauciones para la instalación ADVERTENCIA El trabajo de instalación debe hacerlo un técnico cualificado.

• Si se instala incorrectamente la abrazadera, la pantalla puede caerse y sufrir daños. Compruebe que se han respetado todos los factores para su seguridad sobre la fuerza de la instalación.

• Si la fuerza de la instalación no es suficiente, la pantalla puede caerse y puede sufrir daños. No instale en lugares que no puedan soportar cargas pesadas.

• Si la fuerza de la superficie de instalación no es suficiente, la pantalla puede caerse y puede sufrir daños. PRECAUCIÓN No instale en lugares expuestos a la humedad, polvo, humo, aceite, vapor de agua o excesivo calor.

• Pueden afectar adversamente a la Pantalla de Plasma y provocar un incendio o descarga daños. No instale la Pantalla de Plasma cara arriba, de lado o arriba abajo.

• Esto puede hacer que se acumule calor dentro de la pantalla y provocar un incendio. Es necesaria la ayuda de dos personas para instalar y desmontar la pantalla.

• Si no tiene la ayuda de otra persona, la pantalla puede caerse y sufrir daños. Deje un espacio de por lo menos 100 mm arriba, abajo y a los lados de la pantalla y 75 mm o más detrás la pantalla.

• La pantalla tiene agujeros de salida de aire en la parte posterior, y agujeros de entrada de aire en la parte inferior, en ambos costados y en la parte posterior. Tapar estos agujeros puede causar un incendio.33 Español Componentes Puntos a tener en cuenta durante la instalación

La abrazadera de suspensión de pared es para utilizar en la instalación de la Pantalla de Plasma en una pared vertical para ver las imágenes de la pantalla. No lo utilice para ningún otro tipo de instalación que no sea la vertical en una pared.

Para un funcionamiento correcto o sin problemas de la Pantalla de Plasma, no instale la pantalla en los siguientes lugares.

• Lugares cerca de rociadores o sensores

• Lugares expuestos a vibraciones o golpes

• Lugares cerca de cables de alta tensión o motores eléctricos

• Lugares en contacto directo con el aire de la caletacción

El método de instalación debe ser apropiado a la estructura y materiales utilizados en el lugar de la instalación.

Utilice pernos M6 de venta en los comercios, apropiados para el material de la pared (madera, hierro, hormigón) para la instalación en la pared.

Mantenga los tornillos de retención y el cable de alimentación alejados de cualquier parte o estructura metálica del interior de la pared.

Enchufe el cable eléctrico para la Pantalla de Plasma en un enchufe cercano y de fácil acceso.

Debe haber buena circulación de aire para que la temperatura alrededor de la pantalla no suba encima de los 40°C. Si el aire no circula bien dentro de la pantalla puede acumularse calor en el interior y provocar un incendio. Unidad de abrazadera de suspensión de pared ...............1 Llave Allen (accesorio)

Cubierta...........................2 Tornillo de fijación (M5-133)..........................2 Espaciador de aislamiento

Arandela de cazoleta dentada ...........................4 Perno de cabeza cazoleta con cubo hexagonal (M8-30) ...........................434 Español Procedimiento de instalación La abrazadera de suspensión de pared pesa aproximadamente 8,3 kg la unidad de visualización de plasma ancha pesa aproximadamente de 81,5 kg. (85,9 kg cuando están instalados los altavoces). Consulte las dimensiones de instalación de la abrazadera de suspensión de pared en el siguiente esguema y confirme la fuerza de la pared en seis lugares, agregando refuerzos si alguno de estos lugares no es losuficientemente fuerte.

1. Verifique la fuerza del lugar de instalación.

• Instale la abrazadera de suspensión de pared para que la flecha en la abrazadera apunte hacia arriba.

• Si fuera necesario introducir los pernos o tuercas por adelantado porque la pared es de hormigón, utilice la abrazadera en sí para determinar las posiciones correctas de orificio de instalación o utilice el esquema de dimensiones para calcular las posiciones de los orificios. Introduzca los pernos o tuercas M6 en los orificios.Además, cuando introduzca los pernos, deje que sobresalgan 10 a 15 mm de la pared.

2. Instale la abrazadera en la pared.

Procedimiento de instalación 1. Atornille primero un perno en elorificio superior central.2. Utilice un calibre de nivel para corregirla alineación de la abrazadera desuspensión de pared y atornille lospernos en los demás cinco orificios.3. Apriete temporalmente los tomillos defijación. Si se introducen los tornillosmás de 5 mm no será posible instalarla Pantalla de Plasma en la posicióncorrecta.• La abrazadera de suspensión de paredtiene orificios de instalación en 14lugares. Si el material de la pared no eslo suficientemente fuerte cuando seutilizan seis orificios de instalación, utilicealgunos de los orificios adicionales.Sin embargo, según el material deconstrucción utilizado en el lugar de lainstalación, pueden aparecer grietas sise colocan tornillos demasiado cercaentre sí. Precaución• Utilice pernos M6 de venta en loscomercios, apropiados para el materialde la pared, para su instalación. Precaución• Las marcas indican la línea central de lapantalla de plasma. Nota

Orificios para instalación en la pared (6 lugares)Unidad: mm Instalación horizontal Instalación vertical Marcas (H) Marcas (V)Marcas (V)Tornillo de fijación(M5-133)Tornillo defijación (M5-133)Tornillo defijación (M5-133)35 Español

• No levante la pantalla demasiado alto, de lo contrario puede desengancharse. Nota

3. Prepare la Pantalla de Plasma.

4. Instale la pantalla en la abrazadera de suspensión de pared.

Procedimiento de instalación Empuje los espaciadores deaislamiento en la pantalla en lasmuescas de la parte superior de laabrazadera de suspensión de paredhasta que estén enganchados y bajela pantalla en su lugar.Mientras encaja ligeramente lapantalla, inserte los espaciadores deaislamiento inferior en los orificiospara colgar horizontales inferiores enla abrazadera de suspensión depared, y baje la pantalla.

• Apoye la pantalla cara abajo sobre un paño limpio y libre de materias extrañas para realizar el procedimiento anterior. Note Precaución Pemo de cabeza grande con cubo hexagonalArandela grande dentada Espaciador de aislaciónLiave Allen 1. Utilice la herramienta suministrada (llaveAllen) para instalar los cuatro tornillos decabeza embutida hexagonal, arandelasovaladas dentadas y espaciadores deaislamiento en los agujeros, como semuestra en la ilustración.2. Instale las cubiertas.• Instale las dos cubiertas sobre losagujeros de la parte inferior de la pantallade plasma. Instale los espaciadores de aislación en la pantalla. Muescas (Para instalación vertical)Muescas (para instalación horizontal)Baje (Parainstalación vertical)Baje (parainstalaciónhorizontal)Espaciador de aislamientoCubierta36 Español Procedimiento de instalación
• Apriete los tornillos de fijación en el ladoizquierdo y derecho.
• Asegúrese de apretar los tornillos de fijación izquierdo y derecho para evitar que la pantalla se suelte de la abrazadera de suspensión de pared. Precaución Rimozione dello schermo 1. Saque los dos tornillos de fijaciónatornillados en la abrazadera de suspensiónde pared. 2. Mientras levanta la parte inferior de lapantalla.Tire hacia adelante para soltar losespaciadores de aislamiento en la parteinferior.Levante la pantalla.

5. Asegure la abrazadera de suspensión de pared.

Abrazadera de suspensión de paredMonturas de tornillo de fijación(izquierda y derecha)Tornillos defijación(izquierdo yderecho)Espaciador de aislamiento37 Svenska Försiktighetsåtgärder vid montering VARNING Monteringen skall endast utföras av utbildad tekniker.
