MANUAL DE USUARIO TYST50PX500 PANASONIC

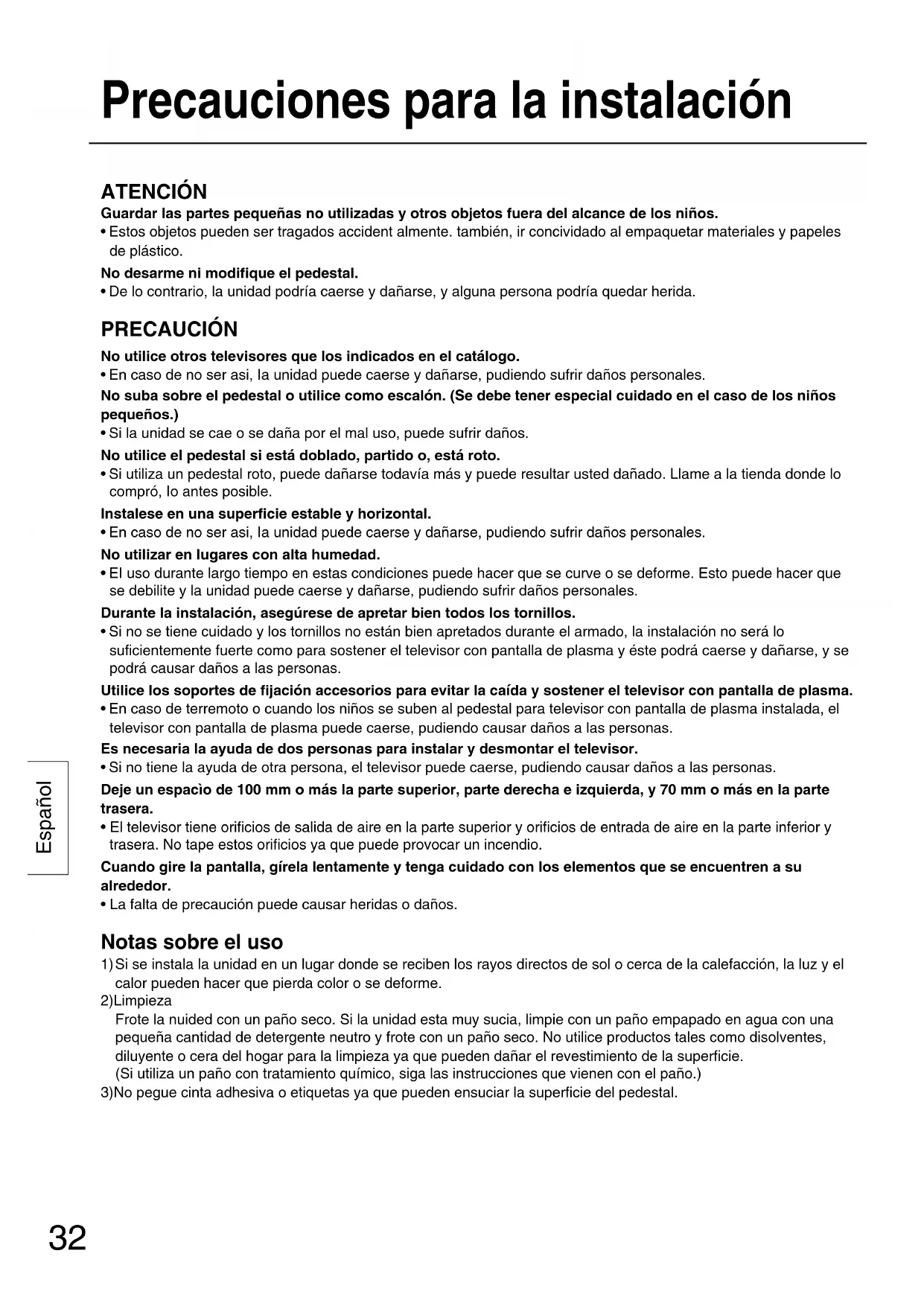

• Estos objetos pueden ser tragados accident almente. también, ir concividado al empaquetar materiales y papeles de plástico. No desarme ni modifique el pedestal.

• De lo contrario, la unidad podría caerse y dañarse, y alguna persona podría quedar herida. PRECAUCIÓN No utilice otros televisores que los indicados en el catálogo.

• En caso de no ser asi, Ia unidad puede caerse y dañarse, pudiendo sufrir daños personales. No suba sobre el pedestal o utilice como escalón. (Se debe tener especial cuidado en el caso de los niños pequeños.)

• Si la unidad se cae o se daña por el mal uso, puede sufrir daños. No utilice el pedestal si está doblado, partido o, está roto.

• Si utiliza un pedestal roto, puede dañarse todavía más y puede resultar usted dañado. Llame a la tienda donde lo compró, Io antes posible. Instalese en una superficie estable y horizontal.

• En caso de no ser asi, Ia unidad puede caerse y dañarse, pudiendo sufrir daños personales. No utilizar en lugares con alta humedad.

• EI uso durante largo tiempo en estas condiciones puede hacer que se curve o se deforme. Esto puede hacer que se debilite y la unidad puede caerse y dañarse, pudiendo sufrir daños personales. Durante la instalación, asegúrese de apretar bien todos los tornillos.

• Si no se tiene cuidado y los tornillos no están bien apretados durante el armado, la instalación no será lo suficientemente fuerte como para sostener el televisor con pantalla de plasma y éste podrá caerse y dañarse, y se podrá causar daños a las personas. Utilice los soportes de fijación accesorios para evitar la caída y sostener el televisor con pantalla de plasma.

• En caso de terremoto o cuando los niños se suben al pedestal para televisor con pantalla de plasma instalada, el televisor con pantalla de plasma puede caerse, pudiendo causar daños a las personas. Es necesaria la ayuda de dos personas para instalar y desmontar el televisor.

• Si no tiene la ayuda de otra persona, el televisor puede caerse, pudiendo causar daños a las personas. Deje un espacìo de 100 mm o más la parte superior, parte derecha e izquierda, y 70 mm o más en la parte trasera.

• El televisor tiene orificios de salida de aire en la parte superior y orificios de entrada de aire en la parte inferior y trasera. No tape estos orificios ya que puede provocar un incendio. Cuando gire la pantalla, gírela lentamente y tenga cuidado con los elementos que se encuentren a su alrededor.

• La falta de precaución puede causar heridas o daños. Notas sobre el uso 1)Si se instala la unidad en un lugar donde se reciben los rayos directos de sol o cerca de la calefacción, la luz y el calor pueden hacer que pierda color o se deforme. 2)Limpieza Frote la nuided con un paño seco. Si la unidad esta muy sucia, limpie con un paño empapado en agua con una pequeña cantidad de detergente neutro y frote con un paño seco. No utilice productos tales como disolventes, diluyente o cera del hogar para la limpieza ya que pueden dañar el revestimiento de la superficie. (Si utiliza un paño con tratamiento químico, siga las instrucciones que vienen con el paño.) 3)No pegue cinta adhesiva o etiquetas ya que pueden ensuciar la superficie del pedestal. Precauciones para la instalación33 Español Montaje del pedestal / Instalación Montaje del pedestal Utilizando los cuatro tornillos cortos , apriete firmemente los postes derecho e izquierdo a la base como se muestra en la ilustración de abajo.

Alinee las marcas estampadas. Tornillos cortos Para televisor con pantalla de plasta de 42'', 50'' Adelante Soporte

Alinee las marcas estampadas. Para televisor con pantalla de plasta de 37'' Adelante Soporte

Alinee las marcas estampadas. Para televisor con pantalla de plasta de 42'', 50'' Adelante Soporte

Alinee las marcas estampadas. Para televisor con pantalla de plasta de 37'' Adelante Accesorio para el montaje del pedestal Tornillos cortos

Banda .......2 Puntos a tener en cuenta durante la instalación

• Inserte el enchufe del cable de alimentación del televisor con pantalla de plasma en una toma de corriente próxima y de fácil acceso.

• Proporcione una ventilación adecuada para que la temperatura alrededor del televisor no supere los 40°C. Si el aire no circula bien dentro del televisor puede acumularse calor en el interior y causar un incendio.

1) La pantalla de plasma 42'' deberá instalarse en el pedestal TY-ST42PX500, y la pantalla de plasma 50'' deberá

nstalarse en el pedestal TY-ST50PX500.

2) Todas las ilustraciones muestran el pedestal TY-ST42PX500. El TY-ST50PX500 es muy similar y, por tanto, no se

muestra.34 Español Montaje del pedestal / Instalación Televisor Paño o similar Apriete firmemente utilizando los tornillos largos .

• Trabaje en un lugar nivelado y estable. Atrás Televisor Tornillos largosTornillos largos Colocación del pedestal en el televisor

3. Apriete con los tornillos

1. Instalación del televisor

• Sitúe el pedestal de forma que la etiqueta con el número del modelo quede hacia la parte trasera. Empuje el conjunto del pedestal hacia el televisor hasta que se detenga. Despliegue un paño o material similar sobre una superficie o base plana y coloque el televisor con la su cara hacia abajo. Atrás Televisor Marca estampada

2. Inserte los dos postes en los agujeros del televisor.

4. Extracción de la tapa del cable.

Presione en los ganchos hacia abajo y tire suavemente de la tapa hacia usted para soltar las garras (en 2 puntos). Tire de la tapa lentamente hacia arriba.35 Español Apriete Para soltar band de apriete Mantenga presionado el saliente. Para apretar. Afloje. Banda

5. Coloque las bandas.

Cable de alimentación

Conecte los cables de conexión y fije el cable de alimentación. Ejemplo de instalación de los cables de conexión. Inserte los resaltos de las dos bandas en el pedestal. Cómo fijar: Cómo soltar: Fije empujando hasta que se oiga un sonido seco. Tire hacia arriba mientras desplaza la perilla. Banda Conecte la clavija del cable de alimentación a la toma del televisor. Fije el cable de alimentación en la abrazadera.

7. Instalación de la tapa del cable.

Inserte las garras (en 2 puntos) en el extremo de la parte inferior. Empuje la tapa hasta que los ganchos hagan un ruido seco. Montaje del pedestal / Instalación36 Español Soportes de fijación para evitar la caída Si se asegura a la base Si se asegura a una pared

• Utilice un cable o cadena fuerte de venta enlos comercios para asegurar el televisor conpantalla de plasma a una parte sólida de lapared o pilar.* Utilice un cable o cadena fuerte de venta enlos comercios para asegurar el televisor conpantalla de plasma a una parte sólida de lapared o pilar.* Quite cada uno de los tornillos traseros,indicados en el diagrama de arriba, delcuerpo principal de la pantalla e instaleuna abrazadera.• PreparativoAbrazaderaAbrazadera• Método de aseguramientoTornillos en el cuerpo principal 37'' 42'' 50'' BandaTornillonegroTornillo demaderaAbrazaderaTornillonegroparedTornillo negroAdelanteBandaTornillo de maderaTornillonegroAdelanteAtornille en el medio de la placa dearriba del borde de la placa del techo. Base BandaTornillo demadera Banda 37''/42'' ............1 50'' ..................2 Tornillo negro 37''/42'' ............3 50'' ..................2 Tornillo de madera 37''/42'' ............1 50'' ..................2 Abrazadera........2 Para evitar que el televisor con pantalla de plasma se caiga37 Svenska VARNING Förvara överflödiga smådelar och andra föremål utom räckhåll för små barn.
