MANUAL DE USUARIO TYWK42PV1U PANASONIC

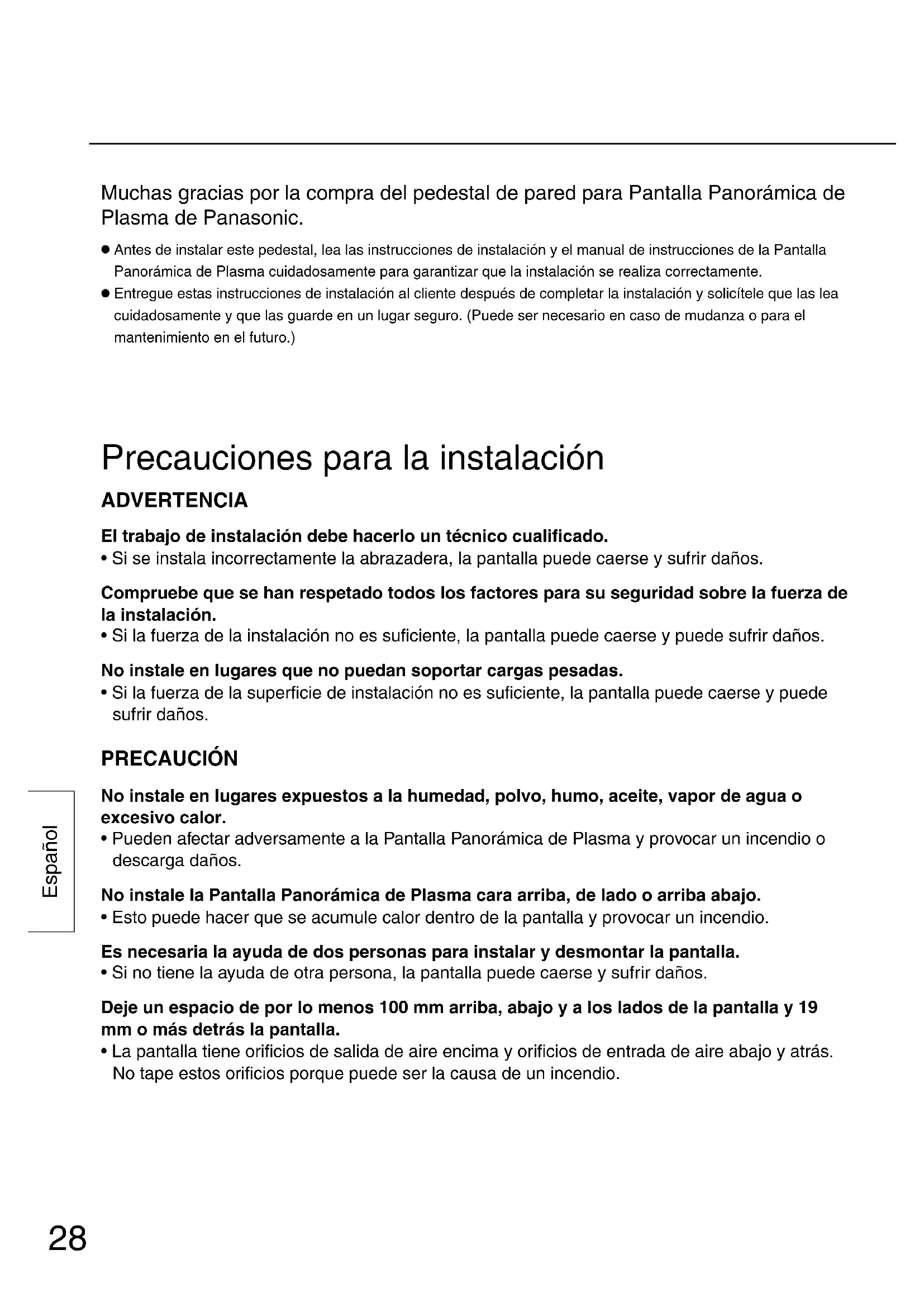

• Si se instala incorrectamente la abrazadera, la pantalla puede caerse y sufrir daños. Compruebe que se han respetado todos los factores para su seguridad sobre la fuerza de la instalación.

• Si la fuerza de la instalación no es suficiente, la pantalla puede caerse y puede sufrir daños. No instale en lugares que no puedan soportar cargas pesadas.

• Si la fuerza de la superficie de instalación no es suficiente, la pantalla puede caerse y puede sufrir daños. PRECAUCIÓN No instale en lugares expuestos a la humedad, polvo, humo, aceite, vapor de agua o excesivo calor.

• Pueden afectar adversamente a la Pantalla Panorámica de Plasma y provocar un incendio o descarga daños. No instale la Pantalla Panorámica de Plasma cara arriba, de lado o arriba abajo.

• Esto puede hacer que se acumule calor dentro de la pantalla y provocar un incendio. Es necesaria la ayuda de dos personas para instalar y desmontar la pantalla.

• Si no tiene la ayuda de otra persona, la pantalla puede caerse y sufrir daños. Deje un espacio de por lo menos 100 mm arriba, abajo y a los lados de la pantalla y 19 mm o más detrás la pantalla.

• La pantalla tiene orificios de salida de aire encima y orificios de entrada de aire abajo y atrás. No tape estos orificios porque puede ser la causa de un incendio. Muchas gracias por la compra del pedestal de pared para Pantalla Panorámica de Plasma de Panasonic.

Antes de instalar este pedestal, lea las instrucciones de instalación y el manual de instrucciones de la Pantalla Panorámica de Plasma cuidadosamente para garantizar que la instalación se realiza correctamente.

Entregue estas instrucciones de instalación al cliente después de completar la instalación y solicítele que las lea cuidadosamente y que las guarde en un lugar seguro. (Puede ser necesario en caso de mudanza o para el mantenimiento en el futuro.)29 Español Componentes Puntos a tener en cuenta durante la instalación

La abrazadera de suspensión de pared es para utilizar en la instalación de la Pantalla Panorámica de Plasma en una pared vertical para ver las imágenes de la pantalla. No lo utilice para ningún otro tipo de instalación que no sea la vertical en una pared.

Para un funcionamiento correcto o sin problemas de la Pantalla Panorámica de Plasma, no instale la pantalla en los siguientes lugares.

• Lugares cerca de rociadores o sensores

• Lugares expuestos a vibraciones o golpes

• Lugares cerca de cables de alta tensión o motores eléctricos

• Lugares en contacto directo con el aire de la caletacción

El método de instalación debe ser apropiado a la estructura y materiales utilizados en el lugar de la instalación.

Utilice pernos M6 de venta en los comercios, apropiados para el material de la pared (madera, hierro, hormigón) para la instalación en la pared.

Mantenga los tornillos de retención y el cable de alimentación alejados de cualquier parte o estructura metálica del interior de la pared.

Enchufe el cable eléctrico para la Pantalla Panorámica de Plasma en un enchufe cercano y de fácil acceso.

Debe haber buena circulación de aire para que la temperatura alrededor de la pantalla no suba encima de los 40°C. Si el aire no circula bien dentro de la pantalla puede acumularse calor en el interior y provocar un incendio. Unidad de abrazadera de suspensión de pared ...............1 Llave Allen (accesorio)

Espaciador de aislamiento

Arandela de cazoleta dentada ...........................4 Perno de cabeza cazoleta con cubo hexagonal (M8-45) ...........................4 (Tornillo de fijación)30 Español Procedimiento de instalación La abrazadera de suspensión de pared pesa aproximadamente 6 kg la unidad de visualización de plasma ancha pesa aproximadamente de 33 kg a 45 kg. Consulte las dimensiones de instalación de la abrazadera de suspensión de pared en el siguiente esguema y confirme la fuerza de la pared en seis lugares, agregando refuerzos si alguno de estos lugares no es lo suficientemente fuerte.

• La abrazadera de suspensión de pared tiene orificios de instalación en 24 lugares. Si el material de la pared no es lo suficientemente fuerte cuando se utilizan seis orificios de instalación, utilice algunos de los orificios adicionales. Sin embargo, según el material de construcción utilizado en el lugar de la instalación, pueden aparecer grietas si se colocan tornillos demasiado cerca entre sí. Note Nota Utilice pernos M6 de venta en los comercios, apropiados para el material de la pared, para su instalación. Note Nota Procedimiento de instalación Atornille primero un perno en el orificio superior central. Utilice un calibre de nivel para corregir la alineación de la abrazadera de suspensión de pared y atornille los pernos en los demás cinco orificios. Apriete temporalmente los tomillos de fijación. Si se introducen los tornillos más de 5 mm no será posible instalar la Pantalla Panorámica de Plasma en la posición correcta.

1. Verifique la fuerza del lugar de instalación.

2. Instale la abrazadera en la pared.

Tomillo defijaciónTomillo defijación

• Instale la abrazadera de suspensión de pared para que la flecha en la abrazadera apunte hacia arriba.

• Si fuera necesario introducir los pernos o tuercas por adelantado porque la pared es de hormigón, utilice la abrazadera en sí para determinar las posiciones correctas de orificio de instalación o utilice el esquema de dimensiones para calcular las posiciones de los orificios. Introduzca los pernos o tuercas M6 en los orificios.Además, cuando introduzca los pernos, deje que sobresalgan 10 a 15 mm de la pared.

Si se pasan los cables detrás de la pared Orificios para instalación en la pared (6 lugares)Unidad: mm31 Español

• Coloque la pantalla cara abajo encima de un paño limpio y libre de partículas extrañas y realice el procedimiento anterior. Note Nota
• No levante la pantalla demasiado alto, de lo contrario puede desengancharse. Note Nota Procedimiento de instalación Empuje los espaciadores de aislamiento en la pantalla en las muescas de la parte superior de la abrazadera de suspensión de pared hasta que estén enganchados y baje la pantalla en su lugar. Mientras encaja ligeramente la pantalla, inserte los espaciadores de aislamiento inferior en los orificios para colgar horizontales inferiores en la abrazadera de suspensión de pared, y baje la pantalla.

3. Prepare la Pantalla Panorámica de Plasma.

4. Instale la pantalla en la abrazadera de suspensión de pared.

Saque los cuatro pernos. Perno de cabeza cazoleta con cubo hexagonalArandela de cazoleta dentadaEspaciador de aislamiento

1. Saque los cuatro pernos de la pantalla.

2. Utilice la herramienta accesoria (Ilave

Allen) para instalar los cuatro pemos de cabeza cazoleta con cubo hexagonal, arandelas de cazoleta dentada y espaciadores de aislamiento en los orificios donde se utilizan los cuatro pernos, tal como aparece en la figura.

• Instale los espaciadores de aislación en la pantalla. Espaciador de aislamientoMuescas (para colgar horizontalmente)Baje los orificios para colgar horizontales32 Español Procedimiento de instalación

5. Asegure la abrazadera de suspensión de pared.

• Apriete los tornillos de fijación en el lado izquierdo y derecho. Monturas de tornillo de fijación(izquierda y derecha)Abrazadera de suspensión de pared

• Asegúrese de apretar los tornillos de fijación izquierdo y derecho para evitar que la pantalla se suelte de la abrazadera de suspensión de pared. Note Nota

6. Desmontaje de la pantalla

1. Saque los dos tornillos de fijación

atornillados en la abrazadera de suspensión de pared.

2. Mientras levanta la parte inferior de
