BRUGSANVISNING TYWK42PV1U PANASONIC

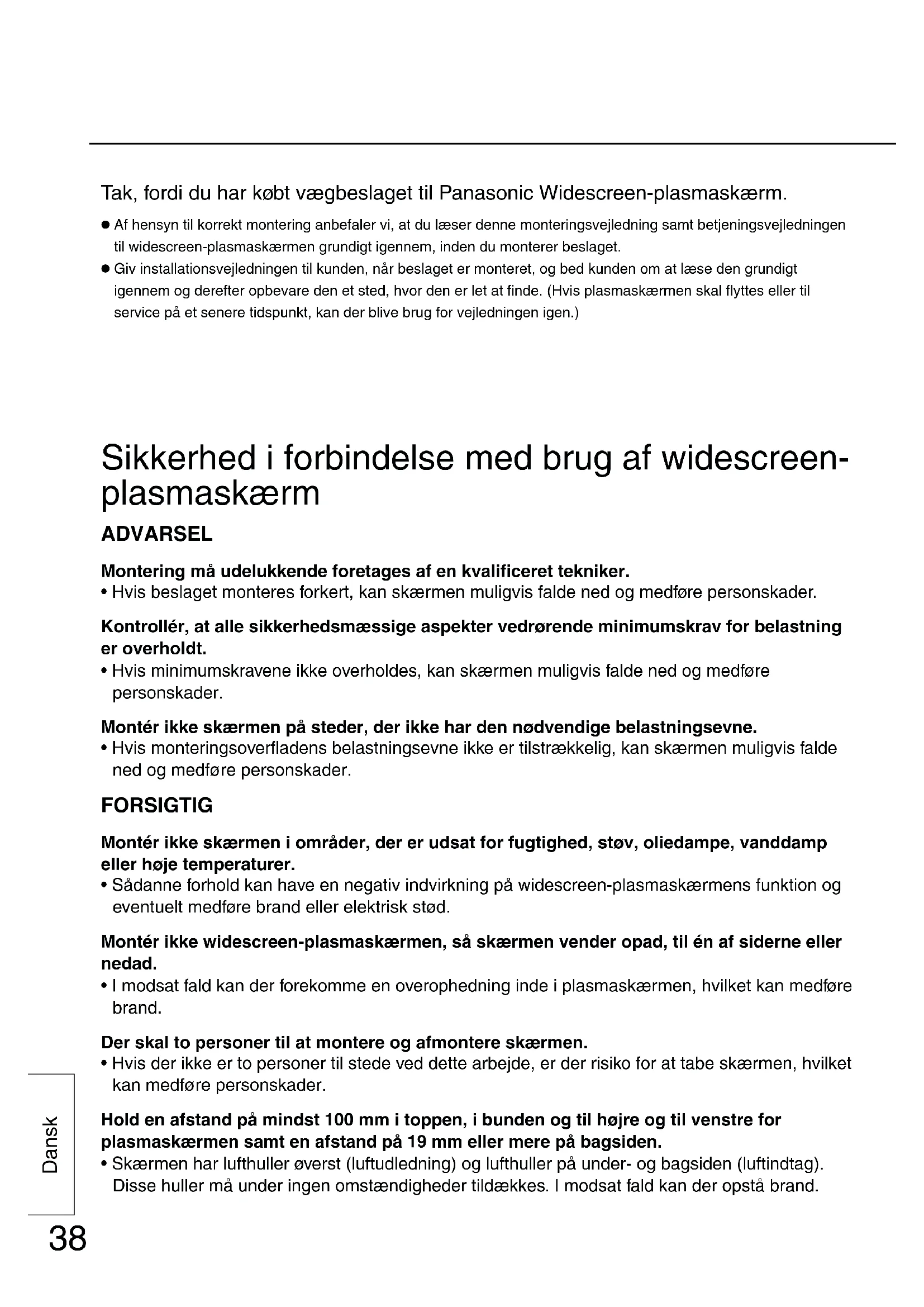

• Hvis beslaget monteres forkert, kan skærmen muligvis falde ned og medføre personskader. Kontrollér, at alle sikkerhedsmæssige aspekter vedrørende minimumskrav for belastning er overholdt.

• Hvis minimumskravene ikke overholdes, kan skærmen muligvis falde ned og medføre personskader. Montér ikke skærmen på steder, der ikke har den nødvendige belastningsevne.

• Hvis monteringsoverfladens belastningsevne ikke er tilstrækkelig, kan skærmen muligvis falde ned og medføre personskader. FORSIGTIG Montér ikke skærmen i områder, der er udsat for fugtighed, støv, oliedampe, vanddamp eller høje temperaturer.

• Sådanne forhold kan have en negativ indvirkning på widescreen-plasmaskærmens funktion og eventuelt medføre brand eller elektrisk stød. Montér ikke widescreen-plasmaskærmen, så skærmen vender opad, til én af siderne eller nedad.

• I modsat fald kan der forekomme en overophedning inde i plasmaskærmen, hvilket kan medføre brand. Der skal to personer til at montere og afmontere skærmen.

• Hvis der ikke er to personer til stede ved dette arbejde, er der risiko for at tabe skærmen, hvilket kan medføre personskader. Hold en afstand på mindst 100 mm i toppen, i bunden og til højre og til venstre for plasmaskærmen samt en afstand på 19 mm eller mere på bagsiden.

• Skærmen har lufthuller øverst (luftudledning) og lufthuller på under- og bagsiden (luftindtag). Disse huller må under ingen omstændigheder tildækkes. I modsat fald kan der opstå brand. Tak, fordi du har købt vægbeslaget til Panasonic Widescreen-plasmaskærm.

Af hensyn til korrekt montering anbefaler vi, at du læser denne monteringsvejledning samt betjeningsvejledningen til widescreen-plasmaskærmen grundigt igennem, inden du monterer beslaget.

Giv installationsvejledningen til kunden, når beslaget er monteret, og bed kunden om at læse den grundigt igennem og derefter opbevare den et sted, hvor den er let at finde. (Hvis plasmaskærmen skal flyttes eller til service på et senere tidspunkt, kan der blive brug for vejledningen igen.)39 Dansk Komponenter Vigtige henvisninger i forbindelse med montering

Vægbeslaget er beregnet til montering af widescreen-plasmaskærmen på en lodret væg af hensyn til optimale visningsmuligheder. Brug det ikke til andre former for montering end lodret vægmontering.

For at sikre en korrekt og problemfri funktion af widescreen-plasmaskærmen bør skærmen ikke monteres nogen af følgende steder:

• Steder, der er tæt på sprinkleranlæg eller sensorer

• Steder, hvor der er risiko for vibrationer og stød

• Steder, som er tæt på højspændingsledninger eller elektromotorer

• Steder, hvor der er direkte kontakt med luft fra varmeanlæg

Den valgte monteringsmetode skal passe til monteringsstedets struktur og materialer.

Brug gængse M6-skruer, som passer til vægmaterialet (træ, jern, beton), til monteringen på væggen.

Anbring ikke holdeskruerne og netledningen i nærheden af metalliske dele eller strukturer i væggen.

Sæt netkablet til widescreen-plasmaskærmen i en stikkontakt, der sidder tæt på og let tilgængeligt i forhold til denne.

Sørg for god ventilation, så temperaturen omkring skærmen ikke kommer over 40°C. Hvis luften inde i plasmaskærmen er for stillestående, kan der ske en overophedning, hvilket kan medføre brand. Vægbeslag ........................1 Unbraco-nøgle (tilbehør)

Fladhovedet skruer med indvendig, sekskantet kærv (M8-45)

(Monteringsskruer)40 Dansk MonteringsskruerMonteringsskruer Vægbeslaget vejer ca. 6 kg, widescreen plasmaskærmen vejer ca. 33 til 45 kg. Brug diagrammet nedenfor over vægbeslagets monteringsdimensioner, og kontrollér væggens belastningsevne på de seks steder, hvor beslaget skal fastgøres til væggen. Forstærk et eller flere af disse steder, hvis belastningsevnen ikke er god nok.

• Vægbeslaget er forsynet med 24 monteringshuller. Hvis vægmaterialets belastningsevne ikke er tilstrækkelig til at garantere en sikker montering ved hjælp af 6 monteringshuller, er det muligt at bruge nogle af reservehullerne. Afhængigt af væggens konstruktionsmateriale på det sted, hvor beslaget skal monteres, kan der opstå revner, hvis skruerne placeres for tæt på hinanden. Note Bemærk
• Brug gængse M6-skruer, som passer til vægmaterialet, til montering af beslaget på væggen. Note Bemærk Monteringsprocedure Skru først en skruer i det øverste midterste hul. Brug et vaterpas, så vægbeslaget kommer til at hænge lige. Skru derefter skruerne i de andre fem huller. Spænd midlertidigt monteringsskruer fast. Hvis monteringsskruer er skruet mere end 5 mm i, vil det ikke være muligt at installere widescreen- plasmaskærmen i den korrekte

1. Kontrollér monteringsstedets belastningsevne.

2. Montér vægbeslaget på væggen.

• Montér vægbeslaget, så pilen på beslaget peger opad. Hvis det er nødvendigt at indsætte bolte eller dyvler før den egentlige montering, fordi væggen er lavet af beton, anbefales det at bruge beslaget til at markere, hvor monteringshullerne skal være. Det er dog også muligt at bruge oplysningerne i diagrammet til at beregne, hvor hullerne skal være. Indsæt derefter M6-skruerne eller dyvlerne i hullerne. Sørg for, at skruerne stikker ca. 10 til 15 mm ud af væggen, når du sætter dem i.

450450100 5015 15Måleenheder: mmVægmonteringshuller (6 steder)Hvis der anvendes ledninger bag væggen. Monteringsprocedure41 Dansk

• Anbring plasmaskærmen med skærmen nedad på en stykke stof, der er helt rent og frit for fremmedlegemer, og udfør derefter ovenstående procedure. Note Bemærk

• Pas på ikke at løfte skærmen for højt op, i modsat fald bliver skærmen løftet af beslaget igen. Note Bemærk Monteringsprocedure Skub de øverste afstandstyller på plasmaskærmen ind i hakkerne øverst på vægbeslaget, indtil de går i indgreb. Sænk derefter plasmaskærmen på plads. Vip skærmen en lille smule, og skub samtidig de nederste afstandstyller på plasmaskærmen ind i de nederste vandrette monteringshuller i vægbeslaget. Sænk derefter skærmen.

3. Gør widescreen-plasmaskærmen klar.

4. Montér skærmen på vægbeslaget.

Fjern de fire skruer. Fladhovedet skruer med indvendig, sekskantet kærvSikringsskiveAfstandstylle

1. Fjern de fire skruer fra skærmen.

2. Tag tilbehørsnøglen (unbraconøgle), og

montér de fire fladhovedede skruer med indvendig, sekskantet kærv, sikringsskiverne og afstandstyllerne i de huller, hvor skruerne sad før som vist på figuren.

• Sæt afstandstyllerne på skærmen. AfstandstyllerHakker (til vandret montering)Nederste vandrette monteringshuller42 Dansk

5. Fastgør vægbeslaget.

6. Afmontering af plasmaskærmen

• Spænd monteringsskruerne i venstre og højre side fast. VægbeslagHuller til monteringsskruer (venstre og høfjre side)

• Husk at spænde de venstre og højre monteringsskruer, så skærmen ikke kan løsne sig fra vægbeslaget. Note Bemærk

1. Fjern de to monteringsskruer, som er

skruet ind i vægbeslaget.
