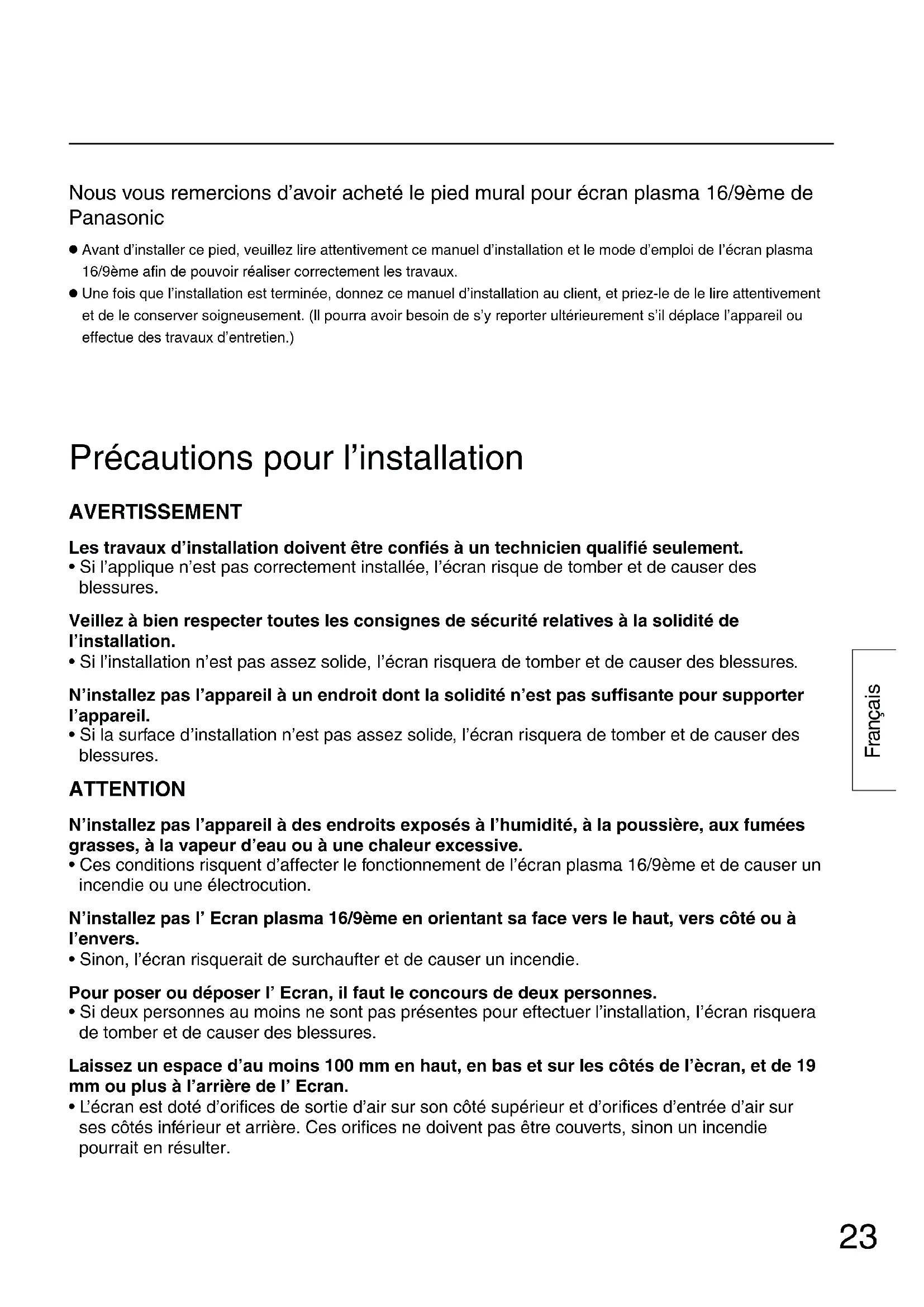

• Si l’applique n’est pas correctement installée, l’écran risque de tomber et de causer des blessures. Veillez à bien respecter toutes les consignes de sécurité relatives à la solidité de l’installation.

• Si l’installation n’est pas assez solide, I’écran risquera de tomber et de causer des blessures. N’installez pas l’appareil à un endroit dont la solidité n’est pas suffisante pour supporter l’appareil.

• Si la surface d’installation n’est pas assez solide, l’écran risquera de tomber et de causer des blessures. ATTENTION N’installez pas l’appareil à des endroits exposés à l’humidité, à la poussière, aux fumées grasses, à la vapeur d’eau ou à une chaleur excessive.

• Ces conditions risquent d’affecter le fonctionnement de l’écran plasma 16/9ème et de causer un incendie ou une électrocution. N’installez pas l’ Ecran plasma 16/9ème en orientant sa face vers le haut, vers côté ou à l’envers.

• Sinon, l’écran risquerait de surchaufter et de causer un incendie. Pour poser ou déposer l’ Ecran, il faut le concours de deux personnes.

• Si deux personnes au moins ne sont pas présentes pour eftectuer l’installation, I’écran risquera de tomber et de causer des blessures. Laissez un espace d’au moins 100 mm en haut, en bas et sur les côtés de I’ècran, et de 19 mm ou plus à l’arrière de l’ Ecran.

• L’écran est doté d’orifices de sortie d’air sur son côté supérieur et d’orifices d’entrée d’air sur ses côtés inférieur et arrière. Ces orifices ne doivent pas être couverts, sinon un incendie pourrait en résulter. Nous vous remercions d’avoir acheté le pied mural pour écran plasma 16/9ème de Panasonic

Avant d’installer ce pied, veuillez lire attentivement ce manuel d’installation et le mode d’emploi de I’écran plasma 16/9ème afin de pouvoir réaliser correctement les travaux.

Une fois que l’installation est terminée, donnez ce manuel d’installation au client, et priez-le de le lire attentivement et de le conserver soigneusement. (ll pourra avoir besoin de s’y reporter ultérieurement s’il déplace l’appareil ou effectue des travaux d’entretien.)24 Français Composants Remarques pour I’installation

L’applique de suspension au mur (verticale) est utilisée pour installer l’ Ecran plasma 16/9ème sur un mur vertical pour le visionnement. Ne l’utilisez pas pour une installation autre que l’installation sur un mur vertical.

Afin d’assurer un fonctionnement absolument correct de l’ Ecran plasma 16/9ème, n’installez pas l’écran dans les endroits suivants.

• Endroits situés à proximité d’un extincteur ou d’un capteur

• Endroits sujets aux vibrations ou aux chocs

• Endroits situés à proximité de fils placés sous haute tension ou de moteurs électriques

• Endroits directement exposés au courant d’air d’appareils de chauftage

La méthode d’installation doit convenir à la structure et aux matériaux utilisés à l’emplacement d’installation.

Utilisez des boulons M6 en vente dans le commerce qui conviennent aux matériaux du mur (bois, fer, béton) pour l’installation sur un mur.

Veuillez ce que les vis de maintien et le cordon d'alimentation soient éloignés des pièces et structures métalliques que peut porter le mur.

Insérez la fiche du cordon d’alimentation de l’ Ecran plasma 16/9ème dans la prise secteur la plus proche et la plus facilement accessible.

Assurez une ventilation adéquate de manière que la température autour de l’écran ne s’élève pas au-dessus de 40°C. Si l’air ne circule pas suffisamment dans l’écran, l’écran risquera de surchauffer et de causer un incendie. Applique de suspension au mur (verticale).......................1 Clé Allen (fournie)

Rondelles à cuvette dentées

Boulons à tête à cuvette avec douille hexagonale (M8-45)

(Vis de fixation)25 Français Procédure d’installation L’applique de suspension au mur pèse environ 6 kg, l’appareil d’Affichage Large à Plasma pèse approximativement 33 kg à 45 kg. En vous reportant aux dimensions d’installation de I’applique de suspension au mur indiquées sur le schéma ci-dessous, vérifiez la solidité du mur à six emplacements, et renforcez ces emplacements s’ils ne sont pas assez solides.

• L’applique de suspension au mur (verticale) possède des trous d’installation placés à 24 endroits. Si le matériau mural n’est pas assez solide pour garantir une installation sûre en utilisant six trous d’installation seulement, utilisez aussi les autres trous. Toutefois, selon le matériau de construction utilisé à l’emplacement d’installation, des fissures risquent de se former si les vis sont placées trop près l’une de l’autre. Note Remarque Note Remarque• Utilisez des boulons M6 en vente dans le commerce qui conviennent aux matériaux du mur pour réaliser l’installation sur le mur. Procédure d’installation Vissez d’abord un boulon dans le trou supérieur central. Utilisez une jauge de niveau pour corriger l’alignement de I’applique de suspension au mur (verticale), puis vissez les boulons dans les cinq autres trous. Serrez provisoirement les vis de fixation.Si les vis sont insérées de plus de 5 mm, il ne sera pas possible d’installer l’ Ecran plasma 16/9ème à la position correcte.

1. Vérifiez la solidité de l’emplacement d’installation.

Installez l’applique de suspension au mur (verticale) sur le mur. Vis defixationVis defixation

• Installez l’applique de suspension au mur (verticale) de manière que la flèche marquée sur l’applique soit orientée vers le haut.
• S’il est nécessaire d’encastrer les boulons ou les écrous préalablement parce que le mur est en béton, utilisez I’applique lui-même pour déterminer la position des trous d’installation adéquate, ou utilisez le schéma de dimension pour déterminer les positions des trous. Encastrez ensuite les boulons M6 ou les 6crous dans les trous. En outre, lorsque vous encastrez les boulons, laissez les boulons dépasser de 10 à 15 mm hors du mur.

Si vous faites passer les fils derrière le mur Trous d’installation au mur (6 emplacements) Unités: mm26 Français Note Remarque Note Remarque

• Placez l’écran face vers le bas sur un tissu absolument propre et net, puis etfectuez la procédure ci-dessus.

• Ne soulevez pas I’écran trop haut, sinon il risquerait de se décrocher. Procédure d’installation Poussez les entretoises isolantes supérieures de l’écran dans les encoches situées en haut de l’applique de suspension au mur jusqu’à ce qu’elles soient accrochées, puis abaissez l’ecran à sa place. Tout en levant légèrement l’écran, insérez les entretoises isolantes inférieures de l’écran dans les trous de suspension horizontaux inférieurs de I’applique de suspension au mur, puis abaissez l’écran.

Installez l’écran sur l’applique de suspension au mur (verticale). Retirez les quatre boulons. Boulon à tête à cuvette avec douille hexagonale Rondelle à cuvette dentéeEntretoise isolante

1. Retirez les quatre boulons de l’écran.

2. A l’aide de I’outil fourni (clé Allen),

installez les quatre boulons d’ancrage à douille hexagonale fournis, les rondelles dentées et les entretoises isolantes dans les tours où les quatre boulons se trouvaient, comme indiqué sur I’illustration.

• Fixez les entretoises isolantes sur l’écran. Entretoise isolanteEncoches (pour la suspensionhorizontale)Trous de suspension horizontale inférieurs Procédure d’installation27 Français

5. Fixez l’applique de suspension au mur (verticale).

• Serrez les vis de fixation à gauche et à droite. Fixations des vis de fixation(gauche et droite)Applique de suspensionau mur (verticale)

• Veillez à bien serrer les vis de fixation gauche et droite pour empêcher l’écran de se détacher de l’applique de suspension au mur (verticale). Note Remarque

6. Dépose de l’écran

1. Retirez les deux vis de fixation qui sont

vissées dans I’applique de suspension au mur (verticale).

2. Tout en soulevant le bas de l’écran
