BRUKSANVISNING TYWK42PV1U PANASONIC

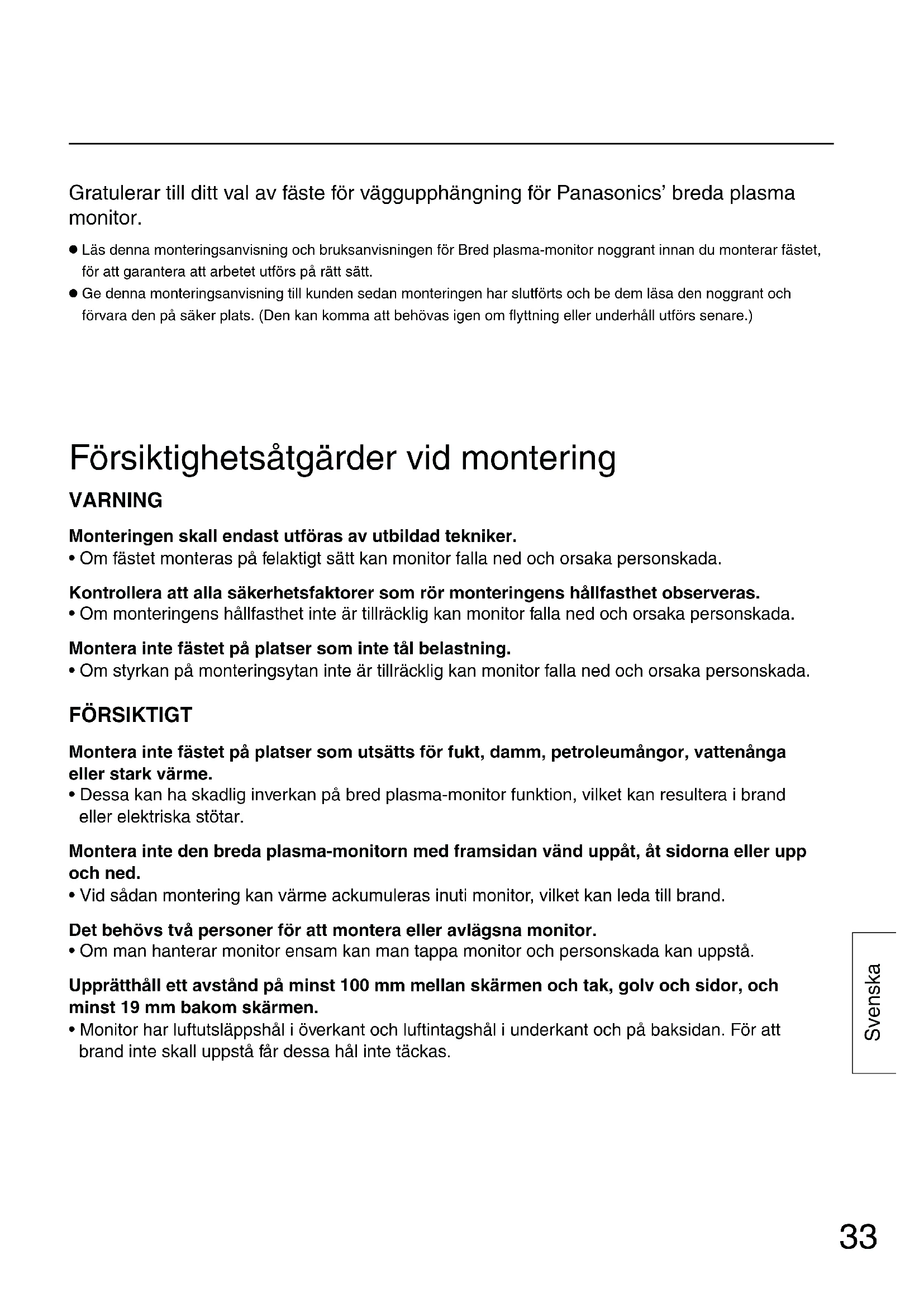

Läs denna monteringsanvisning och bruksanvisningen för Bred plasma-monitor noggrant innan du monterar fästet, för att garantera att arbetet utförs på rätt sätt.

Ge denna monteringsanvisning till kunden sedan monteringen har slutförts och be dem läsa den noggrant och förvara den på säker plats. (Den kan komma att behövas igen om flyttning eller underhåll utförs senare.) Försiktighetsåtgärder vid montering VARNING Monteringen skall endast utföras av utbildad tekniker.

• Om fästet monteras på felaktigt sätt kan monitor falla ned och orsaka personskada. Kontrollera att alla säkerhetsfaktorer som rör monteringens hållfasthet observeras.

• Om monteringens hållfasthet inte är tillräcklig kan monitor falla ned och orsaka personskada. Montera inte fästet på platser som inte tål belastning.

• Om styrkan på monteringsytan inte är tillräcklig kan monitor falla ned och orsaka personskada. FÖRSIKTIGT Montera inte fästet på platser som utsätts för fukt, damm, petroleumångor, vattenånga eller stark värme.

• Dessa kan ha skadlig inverkan på bred plasma-monitor funktion, vilket kan resultera i brand eller elektriska stötar. Montera inte den breda plasma-monitorn med framsidan vänd uppåt, åt sidorna eller upp och ned.

• Vid sådan montering kan värme ackumuleras inuti monitor, vilket kan leda till brand. Det behövs två personer för att montera eller avlägsna monitor.

• Om man hanterar monitor ensam kan man tappa monitor och personskada kan uppstå. Upprätthåll ett avstånd på minst 100 mm mellan skärmen och tak, golv och sidor, och minst 19 mm bakom skärmen.

• Monitor har luftutsläppshål i överkant och luftintagshål i underkant och på baksidan. För att brand inte skall uppstå får dessa hål inte täckas.34 Svenska Delar Punkter att observera under monteringen.

Väggupphängning skall användas för montering av bred plasma-monitor på en vertikal vägg för visning. Använd det inte för någon annan typ av montering än vertikalt på vägg.

För att garantera korrekt, problemfri drift av bred plasma-monitor skall monitor inte monteras på någon av följande platser.

• Platser bredvid sprinklers eller sensorer.

• Platser som utsätts för vibrationer eller stötar.

• Platser nära högspänningskablar eller elmotorer.

• Platser i direkt kontakt med luft från värmeelement.

Monteringsmetoden skall vara lämplig för monteringsplatsen och det använda materialet.

Använd i handeln tillgängliga M6-skruvar som är lämpliga för väggmaterialet (trä, järn, betong) vid montering på väggen.

Håll fästskruvarna och nätkabeln borta från metalldelar eller metallföremål inuti väggen.

Sätt in stickproppen på den breda plasma-monitorns anslutningskabel i ett närbeläget och lättåtkomligt vägguttag.

Ombesörj tillräcklig ventilation så att temperaturen runt monitor inte stiger till över 40°C. Om luftcirkulationen inuti monitor är otillräcklig kan värmen ackumuleras inuti monitor, vilket kan resultera i brand. Väggupphängning .............................................................1 Insexnyckel (tillbehör)

Försänkt skruv med sexkantshål (M8-45) .......4 (Fästskruv)35 Svenska Monteringsprocedur Fästet för väggupphängning väger ca. 6 kg och den breda plasma-monitorn väger ca. 33 till 45 kg. Se monteringsmåtten för fästet för väggupphängning på nedanstående bild, kontrollera väggens styrka vid de sex monteringspunkterna och utför förstärkningar om någon av dessa platser inte är tillräckligt stark.

• Väggupphängning har monteringshål på 24 platser. Om väggmaterialet inte erbjuder tillräcklig styrka vid användning av sex monteringshål, använd några av reservhålen. Beroende på byggnadsmaterialet på monteringsplatsen kan emellertid sprickor uppstå om skruvar monteras för nära varandra. Note Observera
• Använd i handeln tillgängliga M6-skruvar som är lämpliga för väggmaterialet vid montering på väggen. Note Observera Monteringsprocedur Skruva först fast en skruv genom mitthålet högst upp. Använd ett vattenpass för att väga av väggupphängning och skruva sedan fast skruvar i de återstående fem hålen. Drag provisoriskt åt fästskruvarna. Om skruvarna är inskruvade mer än 5 mm kommer det inte att vara möjligt att montera den breda plasma-monitorn på rätt sätt.

1. Kontrollera monteringsplatsens hållfasthet.

2. Montera väggupphängning på väggen.

• Montera väggupphängning så att pilen på fästet pekar uppåt.

• Om det är nödvändigt att plugga fast skruvar eller muttrar i förväg på grund av att väggen är av betong, använd själva fästet för att bestämma rätt placering av hålen eller använd måttskissen för att beräkna hålens placering. Plugga sedan fast M6-skruvarna eller muttrarna i hålen. När skruvarna pluggas fast skall skruvarna sticka ut 10 till 15 mm från väggen.

450450100 5015 15Enhet: mm Hål för väggmontering (6 platser) Vid ledningsdragning bakom väggen36 Svenska

• Placera monitor med bildsidan nedåt på ett rent tygstycke som är fritt från främmande partiklar och utför åtgärderna ovan. Note Observera
• Lyft inte monitor för högt, annars kan den hakas loss. Note Observera Monteringsprocedur Tryck in monitorns övre isoleringsmellanlägg i hacken på den övre delen av fästet för väggupphängning tills de har hakats fast, och sänk därefter ned monitorn på plats. Medan monitorn lyfts upp en aning, skall du sätta in dess nedre isoleringsmellanlägg i de nedre vågräta upphängningshålen på fästet för väggupphängning, och därefter sänka ned monitorn på plats.

3. Förbered bred plasma-monitor.

4. Montera monitor på väggupphängning.

Avlägsna de fyra skruvarna. Skruv med försänkt skalle med sexkantshålKonisk yttertandbrickaIsolerande distans

1. Avlägsna de fyra skruvarna från

2. Använd det medföljande verktyget

(nyckel för insexhål) för att montera de tyra medföljande bultarna med konisk skalle och sexkantshål, tandade låsbrickor och isolerande mellanlägg i de hål, där de fyra bultarna tidigare satt, såsom bilden visar.

• Fäst de isolerande distanserna vid monitor. Isolerande distansUrtagningar (för horisontell hängning) Undre hål för horisontell upphängning Monteringsprocedur37 Svenska

5. Fäst väggupphängning.

• Drag åt fästskruvarna till vänster och höger. VäggupphängningHål för fästskruvar (vänster och höger)

• Kontrollera att vänster och höger fästskruvar är åtdragna så att monitor inte kan lossna från väggupphängning. Note Observera

6. Att demontera monitor

1. Avlägsna de två fästskruvarna som är

fastskruvade i väggupphängning.

2. Lyft upp monitor underdel.

Drag den framåt för att lossa de isolerande distanserna i underkanten. Lyft sedan upp monitor. Fästskruvar (vänster och höger)Isolerande distans38 Dansk Sikkerhed i forbindelse med brug af widescreen- plasmaskærm ADVARSEL Montering må udelukkende foretages af en kvalificeret tekniker.
