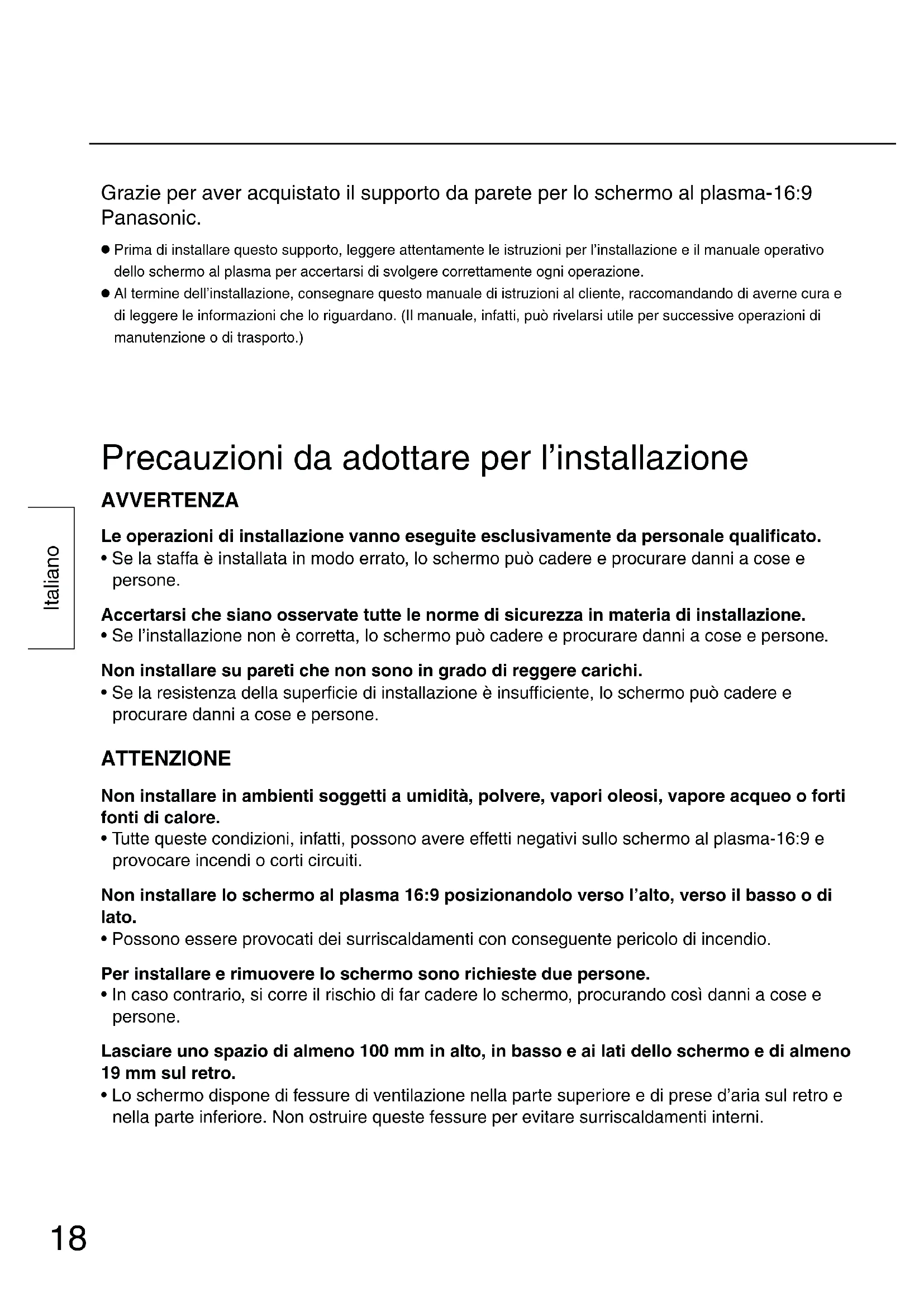

Prima di installare questo supporto, leggere attentamente le istruzioni per l’installazione e il manuale operativo dello schermo al plasma per accertarsi di svolgere correttamente ogni operazione.

Al termine dell’installazione, consegnare questo manuale di istruzioni al cliente, raccomandando di averne cura e di leggere le informazioni che lo riguardano. (Il manuale, infatti, può rivelarsi utile per successive operazioni di manutenzione o di trasporto.) Precauzioni da adottare per l’installazione AVVERTENZA Le operazioni di installazione vanno eseguite esclusivamente da personale qualificato.

• Se la staffa è installata in modo errato, lo schermo può cadere e procurare danni a cose e persone. Accertarsi che siano osservate tutte le norme di sicurezza in materia di installazione.

• Se l’installazione non è corretta, lo schermo può cadere e procurare danni a cose e persone. Non installare su pareti che non sono in grado di reggere carichi.

• Se la resistenza della superficie di installazione è insufficiente, lo schermo può cadere e procurare danni a cose e persone. ATTENZIONE Non installare in ambienti soggetti a umidità, polvere, vapori oleosi, vapore acqueo o forti fonti di calore.

• Tutte queste condizioni, infatti, possono avere effetti negativi sullo schermo al plasma-16:9 e provocare incendi o corti circuiti. Non installare lo schermo al plasma 16:9 posizionandolo verso l’alto, verso il basso o di lato.

• Possono essere provocati dei surriscaldamenti con conseguente pericolo di incendio. Per installare e rimuovere lo schermo sono richieste due persone.

• In caso contrario, si corre il rischio di far cadere lo schermo, procurando così danni a cose e persone. Lasciare uno spazio di almeno 100 mm in alto, in basso e ai lati dello schermo e di almeno 19 mm sul retro.

• Lo schermo dispone di fessure di ventilazione nella parte superiore e di prese d’aria sul retro e nella parte inferiore. Non ostruire queste fessure per evitare surriscaldamenti interni.19 Italiano Componenti Note particolari durante l’installazione

La staffa per sospensione a parete (verticale) va utilizzata per l’installazione dello schermo al plasma-16:9 su una parete verticale. Non utilizzarla per scopi diversi da questo tipo di installazione.

Al fine di garantire un corretto funzionamento senza problemi dello schermo al plasma- 16;9, non installare l’unità in uno dei seguenti punti:

• Punti prossimi a irroratori o sensori

• Punti soggetti a vibrazioni o urti

• Punti prossimi a cavi di alta tensione o motori elettrici

• Punti esposti al diretto contatto di aria proveniente da impianti di riscaldamento

Il tipo di installazione deve essere appropriato alla struttura e ai materiali utilizzati nell’ambiente di installazione.

Utilizzare viti M6 disponibili in commercio adatte al tipo di parete (legno, ferro, cemento) sulla quale installare l’unità.

Non collocare le viti di fermo e il cavo di alimentazione a parti metalliche o a strutture comprese nel muro.

Inserire la spina del cavo di alimentazione per lo schermo al plasma-16:9 in una presa elettrica che sia vicina all’apparecchio e facilmente accessibile.

Fornire una ventilazione adeguata in modo da tenere la temperatura intorno allo schermo al di sotto dei 40°C. Se la ventilazione all’interno dello schermo è insufficiente, si corre il rischio di creare surriscaldamenti e di provocare incendi. Staffa per sospensione a parete (verticale) ......................1 Chiave esagonale (accessorio).....................1 Viti M5 con testa a esagono incassato .........................2 Distanziatore isolante

Vite con testa piatta a esagono incassato (M8-45)

(Vite di fissaggio)20 Italiano Procedura di installazione La staffa per sospensione a parete pesa approssimativamente 6 kg ll peso de’ll unità Wide Plasma Display varia circa tra i 33 e i 45 kg. Prendendo in considerazione le dimensioni della stafta nel diagramma riportato diseguito, verificare la resistenza della parete nei sei punti di installazione e aggiungere dei rinforzi qualora uno deipunti non fosse sufficientemente resistente.

• Sulla staffa per sospensione a parete (verticale) sono localizzati 24 fori per l’installazione. Se la struttura della parete non dispone di una resistenza sufticiente procurata con soli sei fori per l’installazione, utilizzare alcuni dei restanti fori. Tuttavia, a seconda del materiale da costruzione impiegato per la parete sulla quale installare l’unità, possono svilupparsi delle crepe se le viti vengono inserite troppo vicine le une alle altre. Note Nota
• Utilizzare viti M6 disponibili in commercio adatte al tipo di materiale da costruzione della parete sulla quale installare l’unità. Note Nota Procedura di installazione Avvitare la prima vite nel foro centrale in alto. Utilizzare una livella a bolla per correggere l’allineamento del staffa per sospensione a parete (verticale), quindi avvitare le viti nei restanti cinque fori. Serrare le viti di fissaggio in modo non definitivo. Se le viti sono inserite per più di 5 mm, non sarà possibile installare lo schermo al plasma-16:9 nella posizione appropriata.

1. Verificare la resistenza del punto di installazione.

Installare la staffa per sospensione a parete (verticale) sulla parete. Vite difissaggioVite difissaggio

• Installare la stafta per sospensione a parete (verticale) con la freccia riprodotta verso I’alto.

• Se è necessario praticare prima dei fori per fissare le viti in una parete in cemento, utilizzare la stafta per stabilire la corretta posizione dei fori oppure utilizzare il diagramma delle dimensioni per calcolarne la posizione. Quindi,inserire le viti M6 nei fori avendo cura che queste sporgano dalla parete di almeno 10-15 mm.

Per I’utilizzo di cavi sulla parete Fori per I’installazione a parete (6 punti) Unità: mm21 Italiano

• Posizionare lo schermo con la parte anteriore rivolta verso il basso su un panno pulito e privo di corpi estranei, quindi procedere con i punti precedentemente descritti. Note Nota

• Non sollevare troppo in alto lo schermo, altrimenti può sganciarsi. Note Nota Procedura di installazione Spingere i distanziatori isolanti superiori dello schermo all’interno degli incavi posti nella parte superiore della stafta per sospensione a parete finchè non restano agganciati, quindi abbassare lo schermo. Sollevando leggermente lo schermo, inserire i distanziatori inferiori dello schermo nei fori orizzontali posti nella parte inferiore della staffa per sospensione a parete, quindi abbassare lo schermo.

Installare lo schermo sulla staffa per sospensione a parete (verticale). Rimouvere le quattro viti. Vite con testa piatta a esagono incassatoRondella dentellataDistanziatore isolante

Rimuovere le quattro viti dallo schermo.

2. Utilizzare la chiave accessoria (chiave

esagonale) per installare le quattro viti con testa piatta a esagono incassato, le rondelle dentellate e i distanziatori isolanti nei fori in cui risiedevano le quattro viti, come illustrato in figura.

• Inserire i distanziatori isolanti nello schermo. Incavi (per il montaggio in orizzontale)Distanziatore isolanteFori orizzontali inferiori22 Italiano

5. Fissare la staffa per sospensione a parete (verticale).

• Serrare le viti di fissaggio a sinistra e a destra. Punti di attacco delle viti di fissaggio (sinistra e destra)Staffa per sospensionea parete (verticale)

• Accertarsi di serrare le viti di fissaggio a sinistra e a destra per impedire il distacco dello schermo al plasma-16:9 dalla staffa per sospensione a parete (verticale). Note Nota

6. Rimozione dello schermo

1. Rimuovere le due viti di fissaggio dalla

staffa per sospensione a parete (verticale).
