MANUALE UTENTE TYST50PX500 PANASONIC

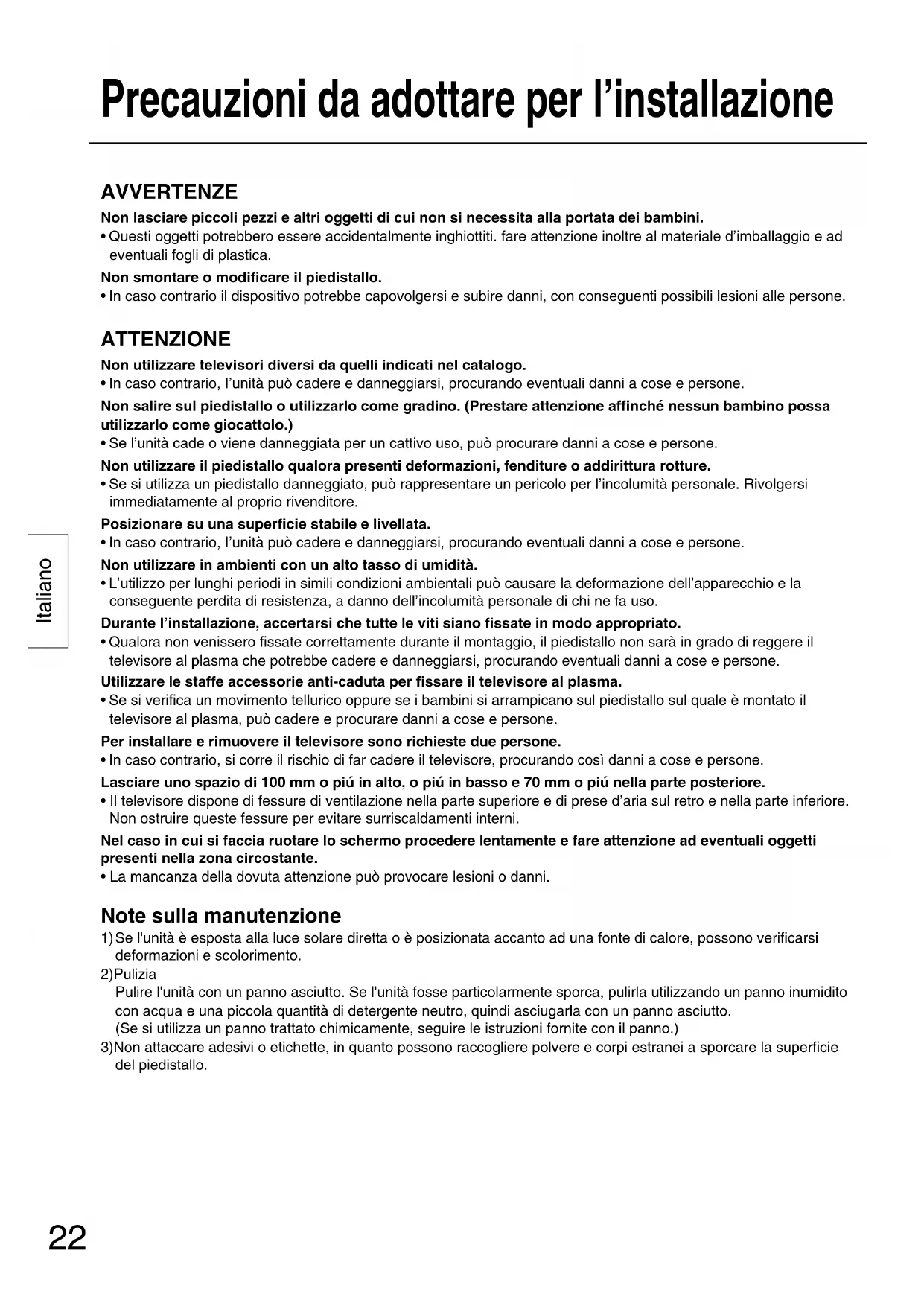

• Questi oggetti potrebbero essere accidentalmente inghiottiti. fare attenzione inoltre al materiale d’imballaggio e ad eventuali fogli di plastica. Non smontare o modificare il piedistallo.

• In caso contrario il dispositivo potrebbe capovolgersi e subire danni, con conseguenti possibili lesioni alle persone. ATTENZIONE Non utilizzare televisori diversi da quelli indicati nel catalogo.

• In caso contrario, I’unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone. Non salire sul piedistallo o utilizzarlo come gradino. (Prestare attenzione affinché nessun bambino possa utilizzarlo come giocattolo.)

• Se l’unità cade o viene danneggiata per un cattivo uso, può procurare danni a cose e persone. Non utilizzare il piedistallo qualora presenti deformazioni, fenditure o addirittura rotture.

• Se si utilizza un piedistallo danneggiato, può rappresentare un pericolo per l’incolumità personale. Rivolgersi immediatamente al proprio rivenditore. Posizionare su una superficie stabile e livellata.

• In caso contrario, I’unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone. Non utilizzare in ambienti con un alto tasso di umidità.

• L’utilizzo per lunghi periodi in simili condizioni ambientali può causare la deformazione dell’apparecchio e la conseguente perdita di resistenza, a danno dell’incolumità personale di chi ne fa uso. Durante l’installazione, accertarsi che tutte le viti siano fissate in modo appropriato.

• Qualora non venissero fissate correttamente durante il montaggio, il piedistallo non sarà in grado di reggere il televisore al plasma che potrebbe cadere e danneggiarsi, procurando eventuali danni a cose e persone. Utilizzare le staffe accessorie anti-caduta per fissare il televisore al plasma.

• Se si verifica un movimento tellurico oppure se i bambini si arrampicano sul piedistallo sul quale è montato il televisore al plasma, può cadere e procurare danni a cose e persone. Per installare e rimuovere il televisore sono richieste due persone.

• In caso contrario, si corre il rischio di far cadere il televisore, procurando così danni a cose e persone. Lasciare uno spazio di 100 mm o piú in alto, o piú in basso e 70 mm o piú nella parte posteriore.

• Il televisore dispone di fessure di ventilazione nella parte superiore e di prese d’aria sul retro e nella parte inferiore. Non ostruire queste fessure per evitare surriscaldamenti interni. Nel caso in cui si faccia ruotare lo schermo procedere lentamente e fare attenzione ad eventuali oggetti presenti nella zona circostante.

• La mancanza della dovuta attenzione può provocare lesioni o danni. Note sulla manutenzione 1)Se l'unità è esposta alla luce solare diretta o è posizionata accanto ad una fonte di calore, possono verificarsi deformazioni e scolorimento. 2)Pulizia Pulire l'unità con un panno asciutto. Se l'unità fosse particolarmente sporca, pulirla utilizzando un panno inumidito con acqua e una piccola quantità di detergente neutro, quindi asciugarla con un panno asciutto. (Se si utilizza un panno trattato chimicamente, seguire le istruzioni fornite con il panno.) 3)Non attaccare adesivi o etichette, in quanto possono raccogliere polvere e corpi estranei a sporcare la superficie del piedistallo. Precauzioni da adottare per l’installazione23 Italiano Assemblaggio del piedistallo / Installazione Montaggio del piedistallo Fissare saldamente alla base le aste sinistra e destra per mezzo delle quattro viti corte , come indicato nella figura seguente.

Allineare i contrassegni stampati Viti corte Per televisori al plasma da 42'', 50'' Parte anteriore Sostegno verticale

Allineare i contrassegni stampati Per televisori al plasma da 37'' Parte anteriore Sostegno verticale

Allineare i contrassegni stampati Per televisori al plasma da 42'', 50'' Parte anteriore Sostegno verticale

Allineare i contrassegni stampati Per televisori al plasma da 37'' Parte anteriore Accessori per l’assemblaggio del piedistallo Viti corte

Fascette ....2 Cose da tener presenti durante l’installazione

• Inserire la spina del cavo di alimentazione del televisore al plasma in una presa elettrica che sia vicina al televisore e facilmente accessibile.

• Fornire una ventilazione adeguata in modo che la temperatura intorno al televisore non superi i 40°C. Se la ventilazione all’interno del televisore è insufficiente, il televisore potrebbe accumulare calore ed essere causa di incendio.

1) Inserire gli schermi al plasma da 37 e da 42 pollici nel piedistallo modello TY-ST42PX500 e lo schermo da 50

pollici nel piedistallo modello TY-ST50PX500.

2) La figura esemplifica il caso del TY-ST42PX500. Il caso del TY-ST50PX500 non viene illustrato perché è

sostanzialmente identico al precedente.24 Italiano Assemblaggio del piedistallo / Installazione Televisore al plasma Panno o suppellettile simile Fissare saldamente per mezzo delle viti lunghe .

• Effettuare il montaggio su una superficie stabile ed in piano. Parte posteriore Televisore al plasma Viti lungheViti lunghe Montaggio del piedistallo al televisore

3. Fissare lo schermo con le viti.

1. Installazione del televisore al plasma

Etichetta con il numero del modello

• Posizionare il piedistallo in modo che l’etichetta riportante il numero del modello sia rivolta verso il retro. Spingere poi il complesso del piedistallo nel televisore sino a quando si arresta in posizione. Stendere un panno pulito, o suppellettile simile, su una superficie o una base stabile e livellata, quindi appoggiarvi il televisore con la parte anteriore rivolta verso il basso. Parte posteriore Televisore al plasma Contrassegno inciso

2. Inserire le aste negli appositi fori del televisore.

4. Distacco della copertura del cavo.

Spingere i ganci verso il basso e tirare leggermente verso di sé la copertura sino a sbloccare le sporgenze dentate ( in due punti). Tirare lentamente la copertura verso l’esterno e verso l’alto.25 Italiano Serraggio Allentamento Klemband Tenere premuto il pulsante. Stringere. Estrarre. Fascette

5. Applicare le fascette

Cavo di alimentazione

Collegare i vari cavi e montare il fermaglio di bloccaggio del cavo di alimentazione a corrente di rete. Esempio di “istradamento dei cavi di collegamento”. Inserire le due estremità delle due fascette nel piedistallo. Metodo di fissaggio: Metodo di sgancio: Fissare il morsetto spingendolo in dentro sino a quando si percepisce un leggero scatto. Tirare il gancetto sollevandolo. Fascette Inserire la presa del cavo di alimentazione nella spina presente sul corpo dell’apparecchio. Bloccare il cavo di alimentazione per mezzo dell’apposito fermaglio.

7. Rimontaggio della copertura del cavo.

Inserire le sporgenze dentate (in 2 punti) nella parte inferiore. Spingere in dentro sino a quando i ganci scattano in posizione. Assemblaggio del piedistallo / Installazione26 Italiano Staffe anti-caduta Fissato alla base Fissato ad una parete

• Utilizzare un cavo o una catena resistente,disponibili in commercio, per fissare iltelevisore al plasma ad un punto solido dellaparete o del pilastro.* Utilizzare un cavo o una catena resistente,disponibili in commercio, per fissare iltelevisore al plasma ad un punto solido dellaparete o del pilastro.* Rimuovere ciascuna vite posterioreindicata nel diagramma precedente dallastruttura principale dello schermo emontare un morsetto.• InstallazioneFermaglioFermaglio• Metodo di sicurezzaViti sulla struttura principale 37'' 42'' 50'' Banda Vite nera Vite per legnoFermaglio Vite nera pareteVite neraParte anterioreBandaVite per legno Vite nera Parte anterioreAvvitare al centro della piastra sul bordo superiore. Base BandaVite perlegno Banda 37''/42'' ............1 50'' ..................2 Vite nera 37''/42'' ............3 50'' ..................2 Vite per legno 37''/42'' ............1 50'' ..................2 Fermaglio ..........2 Prevenzione da cadute del televisore al plasma27 Français AVERTISSEMENT Gardez les petites pléces non utilisées ou tout autre objet hors de la portée de jeunes enfants.
