BRUKSANVISNING TYST50PX500 PANASONIC

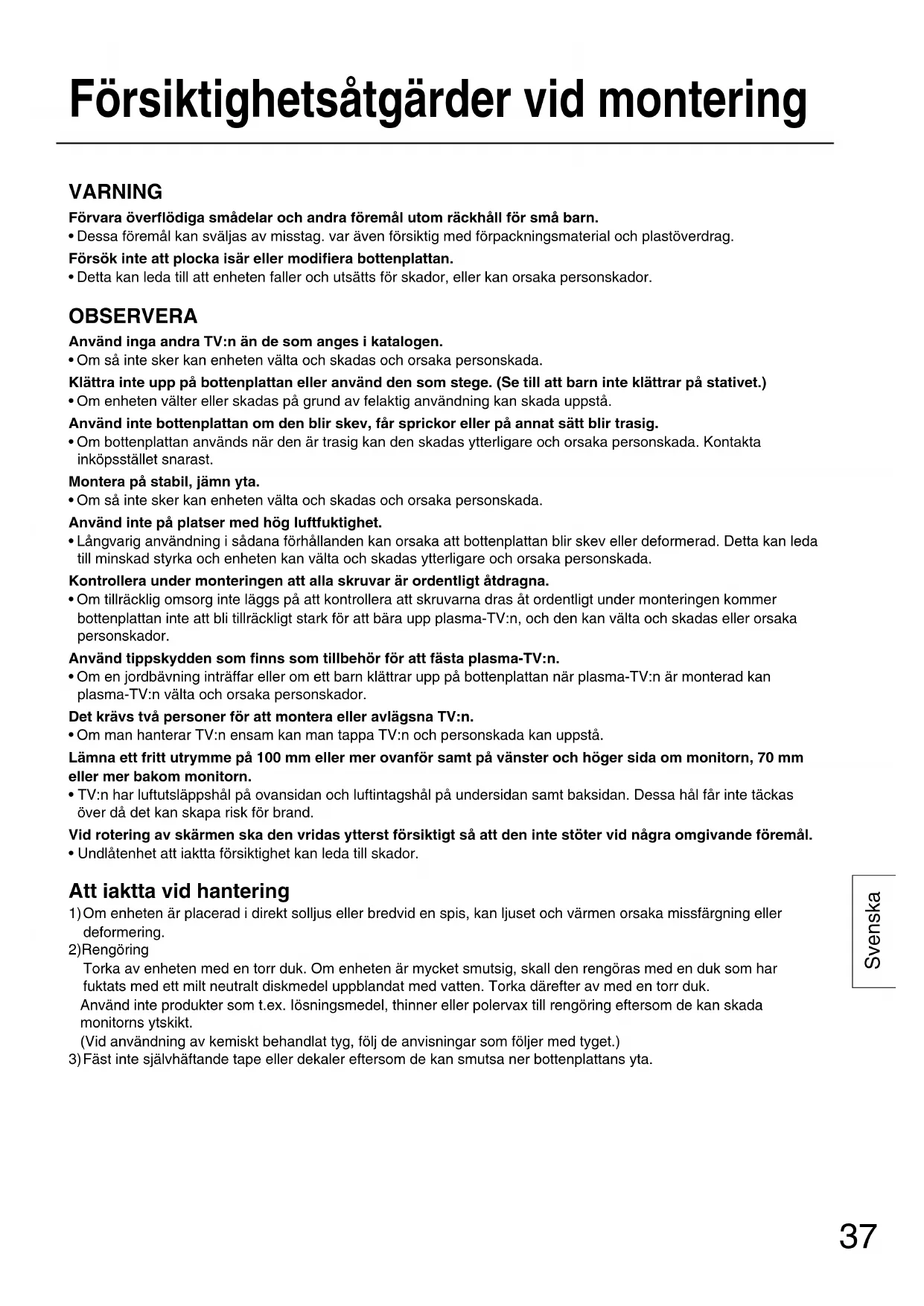

• Dessa föremål kan sväljas av misstag. var även försiktig med förpackningsmaterial och plastöverdrag. Försök inte att plocka isär eller modifiera bottenplattan.

• Detta kan leda till att enheten faller och utsätts för skador, eller kan orsaka personskador. OBSERVERA Använd inga andra TV:n än de som anges i katalogen.

• Om så inte sker kan enheten välta och skadas och orsaka personskada. Klättra inte upp på bottenplattan eller använd den som stege. (Se till att barn inte klättrar på stativet.)

• Om enheten välter eller skadas på grund av felaktig användning kan skada uppstå. Använd inte bottenplattan om den blir skev, får sprickor eller på annat sätt blir trasig.

• Om bottenplattan används när den är trasig kan den skadas ytterligare och orsaka personskada. Kontakta inköpsstället snarast. Montera på stabil, jämn yta.

• Om så inte sker kan enheten välta och skadas och orsaka personskada. Använd inte på platser med hög luftfuktighet.

• Långvarig användning i sådana förhållanden kan orsaka att bottenplattan blir skev eller deformerad. Detta kan leda till minskad styrka och enheten kan välta och skadas ytterligare och orsaka personskada. Kontrollera under monteringen att alla skruvar är ordentligt åtdragna.

• Om tillräcklig omsorg inte läggs på att kontrollera att skruvarna dras åt ordentligt under monteringen kommer bottenplattan inte att bli tillräckligt stark för att bära upp plasma-TV:n, och den kan välta och skadas eller orsaka personskador. Använd tippskydden som finns som tillbehör för att fästa plasma-TV:n.

• Om en jordbävning inträffar eller om ett barn klättrar upp på bottenplattan när plasma-TV:n är monterad kan plasma-TV:n välta och orsaka personskador. Det krävs två personer för att montera eller avlägsna TV:n.

• Om man hanterar TV:n ensam kan man tappa TV:n och personskada kan uppstå. Lämna ett fritt utrymme på 100 mm eller mer ovanför samt på vänster och höger sida om monitorn, 70 mm eller mer bakom monitorn.

• TV:n har luftutsläppshål på ovansidan och luftintagshål på undersidan samt baksidan. Dessa hål får inte täckas över då det kan skapa risk för brand. Vid rotering av skärmen ska den vridas ytterst försiktigt så att den inte stöter vid några omgivande föremål.

• Undlåtenhet att iaktta försiktighet kan leda till skador. Att iaktta vid hantering 1)Om enheten är placerad i direkt solljus eller bredvid en spis, kan ljuset och värmen orsaka missfärgning eller deformering. 2)Rengöring Torka av enheten med en torr duk. Om enheten är mycket smutsig, skall den rengöras med en duk som har fuktats med ett milt neutralt diskmedel uppblandat med vatten. Torka därefter av med en torr duk. Använd inte produkter som t.ex. Iösningsmedel, thinner eller polervax till rengöring eftersom de kan skada monitorns ytskikt. (Vid användning av kemiskt behandlat tyg, följ de anvisningar som följer med tyget.) 3)Fäst inte självhäftande tape eller dekaler eftersom de kan smutsa ner bottenplattans yta. Försiktighetsåtgärder vid montering38 Svenska Att montera bottenplattan / Montering Montering av bottenplattan Använd de fyra korta skruvarna för att fästa vänster och höger stolpe på basen, såsom framgår av bilden nedan.

Inrätta de stämplade märkena. Korta skruvar För en 42'', 50'' plasma-TV Framsida Ben

Inrätta de stämplade märkena. För en 37'' plasma-TV Framsida Ben

Inrätta de stämplade märkena. För en 42'', 50'' plasma-TV Framsida Ben

Inrätta de stämplade märkena. För en 37'' plasma-TV Framsida Tillbehör för montering av bottenplattan Korta skruvar

• Montera enheten på ett ställe där det finns ett närbeläget och lättillgängligt vägguttag för anslutning av TV:n.

• Tillförsäkra god ventilation så att temperaturen inuti TV:n ej riskerar att överstiga 40°C. Dålig ventilation kan leda till överhettning inuti skärmen och därmed risk för brand.

1) Montera plasmaskärmen på 37 och 42 tum på TY-ST42PX500, och plasmaskärmen på 50 tum på TY-ST50PX500.

Tyg eller liknande Fäst ordentligt med de långa skruvarna .

• Arbeta på ett jämnt och stadigt underlag. Baksida

Långa skruvarLånga skruvar Fastsättning av bottenplattan på TV:n

3. Fäst med skruvarna.

1. Att montera TV:n.

Etikett för modellnr

• Placera bottenplattan så att modellnummeretiketten är vänd bakåt. Tryck in bottenplattans enhet i TV:n så långt det går. Bred ut ett rent tyg eller liknande material på ett plant golv eller underlag och placera TV:n på det med skärmen vänd nedåt. Baksida

2. För in stolparna i hålen på TV:n.

4. Borttagning av kabellocket.

Tryck ner hakarna och dra locket en aning mot dig så att klorna lossnar (på 2 ställen). Dra långsamt utåt och uppåt.40 Svenska Fästa Lossa Fästband Håll knoppen intryckt Att dra åt Dra av Band

6. Anslut kablarna och fästdonet för nätkabeln.

Exempel på ”kabelledning vid anslutning” För in tappen på de två banden i bottenplattan. Att fästa: Att lossa: Fäst genom att trycka inåt tills ett klickande ljud hörs. Dra uppåt medan du drar i knoppen. Band Nätkabel Anslut nätkabelkontakten till uttaget på huvudstommen. Fäst nätkabeln i klämman.

7. Fastsättning av kabellocket.

För in klorna (på 2 ställen) på undersidan. Tryck inåt tills haken låses med ett klick. Att montera bottenplattan / Montering41 Svenska Tippskydd Om den fästs på fundamentet. Om den fästs på en vägg.

• Använd en kraftig kabel eller kedja som är tillgänglig i handeln för att fästa plasma-TV:n till ett starkt parti av väggen eller pelaren.
• Använd en kraftig kabel eller kedja som är tillgänglig i handeln för att fästa plasma-TV:n till ett starkt parti av väggen eller pelaren.
• Avlägsna varje bakre skruv som visas på bilden ovan från skärmens huvudstommeoch fäst en klämma.• FörberedelserKlämmaKlämma• FästmetodSkruvar på huvudstommen 37'' 42'' 50'' Band SvartskruvTräskruvKlämmaSvartskruvväggenSvart skruvFramsida Band TräskruvSvartskruvFramsidaSkruva in i mitten av kanten på den övre takplattan. Underrede Band Träskruv Band 37''/42'' ............1 50'' ..................2 Svart skruv 37''/42'' ............3 50'' ..................2 Träskruv 37''/42'' ............1 50'' ..................2 Klämma .............2 Att hindra plasma-TV:n från att välta42 Dansk ADVARSEL Hold små unødvendige dele og andre objekter væk fra små børn.
