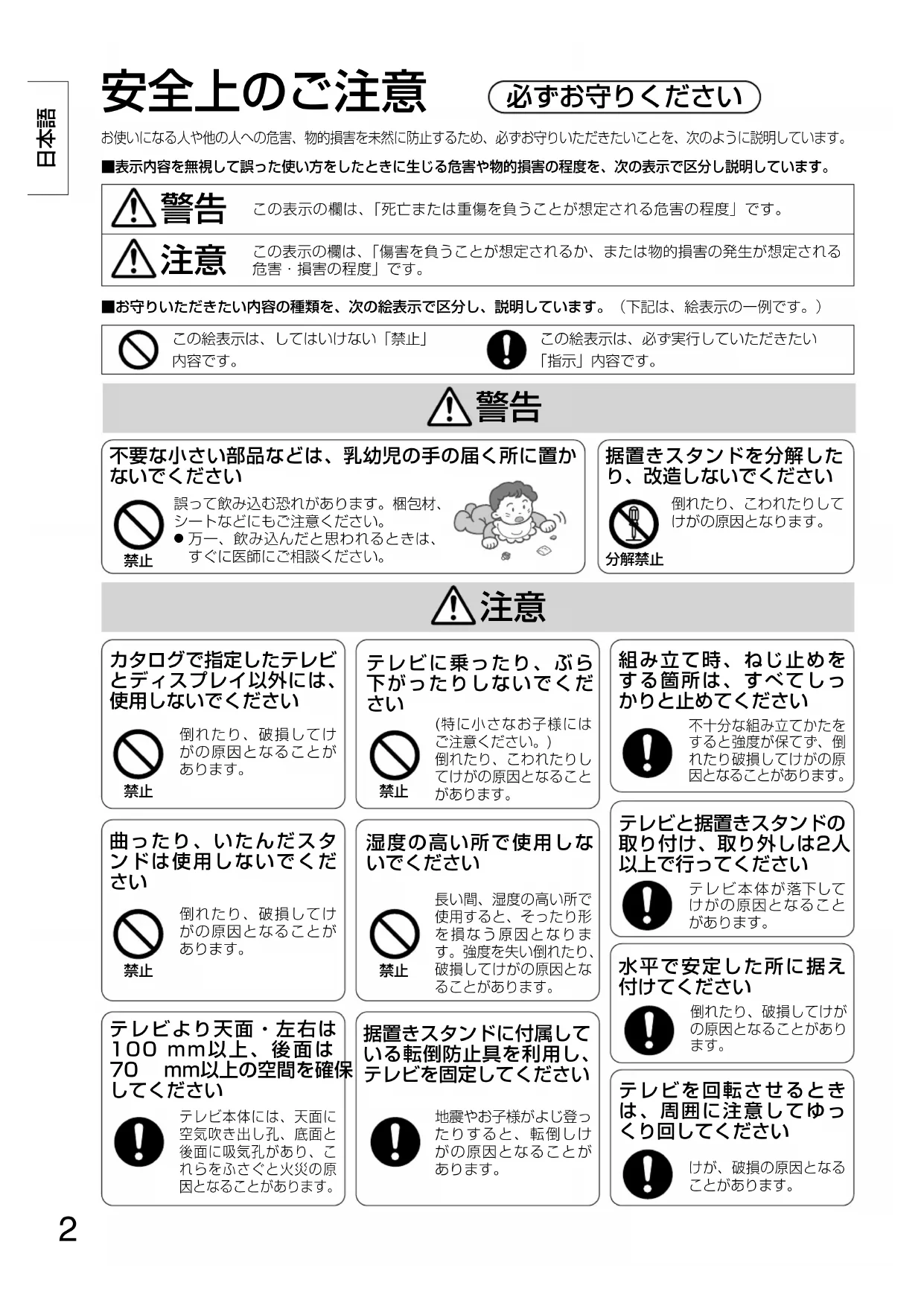

取り付け設置前に、この説明書とプラズマテレビの取扱説明書をよくお読みのうえ、正しい取り付け設置を行ってください。（移動やメンテナンスのときは、必要になる場合がありますので保存していただきますようお願いいたします。）

■お守りいただきたい内容の種類を、次の絵表示で区分し、説明しています。（下記は、絵表示の一例です。）この絵表示は、してはいけない「禁止」内容です。この絵表示は、必ず実行していただきたい「指示」内容です。 表示内容を無視して誤った使い方をしたときに生じる危害や物的損害の程度を、次の表示で区分し説明しています。お使いになる人や他の人への危害、物的損害を未然に防止するため、必ずお守りいただきたいことを、次のように説明しています。この表示の欄は、｢死亡または重傷を負うことが想定される危害の程度」です。 この表示の欄は、｢傷害を負うことが想定されるか、または物的損害の発生が想定される危害・損害の程度」です。 テレビと据置きスタンドの取り付け、取り外しは2人以上で行ってください組み立て時、ねじ止めをする箇所は、すべてしっかりと止めてください水平で安定した所に据え付けてくださいテレビ本体が落下してけがの原因となることがあります。不十分な組み立てかたをすると強度が保てず、倒れたり破損してけがの原因となることがあります。カタログで指定したテレビとディスプレイ以外には、使用しないでください倒れたり、破損してけがの原因となることがあります。倒れたり、破損してけがの原因となることがあり テレビに乗ったり、ぶら下がったりしないでくだ (特に小さなお子様にはご注意ください。)倒れたり、こわれたりしてけがの原因となることがあります。据置きスタンドに付属している転倒防止具を利用し、テレビを固定してくださいテレビより天面・左右は100mm以上、後面は70 mm以上の空間を確保してくださいテレビ本体には、天面に空気吹き出し孔、底面と後面に吸気孔があり、これらをふさぐと火災の原因となることがあります。テレビを回転させるときは、周囲に注意してゆっくり回してくださいけが、破損の原因となることがあります。地震やお子様がよじ登ったりすると、転倒しけがの原因となることがあります。据置きスタンドを分解したり、改造しないでください倒れたり、こわれたりしてけがの原因となります。

不要な小さい部品などは、乳幼児の手の届く所に置かないでください誤って飲み込む恐れがあります。梱包材、シートなどにもご注意ください。 万一、飲み込んだと思われるときは、すぐに医師にご相談ください。 湿度の高い所で使用しないでください長い間、湿度の高い所で使用すると、そったり形を損なう原因となります。強度を失い倒れたり、破損してけがの原因となることがあります。 曲ったり、いたんだスタンドは使用しないでくだ 倒れたり、破損してけがの原因となることがあります。 禁止3

据据置置ききススタタンンドドのの組組みみ立立ててかかたた／／設設置置ののししかかたた

短い4本のねじ ,を使って、下図の通り左右のポールを土台にしっかりと取り付けます。

5500,,4422ププララズズママテテレレビビ用用

3377ププララズズママテテレレビビ用用

5500,,4422ププララズズママテテレレビビ用用

3377ププララズズママテテレレビビ用用

1)据置きスタンドTY-ST42PX500には、37V型または42V型のプラズマテレビを、TY-ST50PX500には50V型のプラズマテレビを取り付けてください。2)イラストはTY-ST42PX500を表しています。TY-ST50PX500は相似形状のため省略しています。 1.直射日光に当てたり、ストーブなどのそばに置くと、光や熱によって変色したり変形することがありますのでご注意ください。2.汚れのふき取りかた乾いた布でふいてください。ひどく汚れているときは、水でうすめた中性洗剤で汚れを取ってから乾いた布でふいてください。なおベンジンやシンナー、家具用ワックスなどは、塗装がはげたりしますので、使用しないでください。（化学ぞうきんをご使用の際は、その注意書に従ってください。）3.粘着性のテープやシールをはらないでください。据置きスタンド表面を汚すことがあります。 据置きスタンド設置上の留意点

本体の電源プラグは容易に手が届く位置の電源コンセントに接続してください。 機器周囲温度が40℃を超えることがないように空気の流通を確保してください。プラズマテレビ本体内部に熱がこもり、故障の原因となることがあります。4

据据置置ききススタタンンドドのの組組みみ立立ててかかたた／／設設置置ののししかかたた

長いねじ4本 .を使いしっかりと固定します。

33..ねねじじでで固固定定すするる 11..テテレレビビのの準準備備ををすするる 品番ラベル※品番ラベルが見えるほうを後面にして、止まる位置まで差し込んでください。平らな床や台の上に、きれいな毛布などを置き、その上にテレビの前面を置いてください。

22..テテレレビビのの穴穴ににポポーールルをを差差しし込込むむ 44..端端子子カカババーーをを取取りり外外すす 左右のフックを押し下げながらカバーを手前に引く。ゆっくりとカバーを外す。5

ババンンドドのの締締めめ方方 ノブを矢印方向に押しながらゆるめる。

55..ババンンドドをを取取りり付付けけるる

66..ケケーーブブルルのの接接続続ととAACC電電源源ココーードドのの固固定定方方法法

バンド （2本）をスタンドに差し込んでください。 電源プラグを本体にさし込む。 コードをクランパーに通す。

ノブを引きながら上に引く。 77..端端子子カカババーーをを取取りり付付けけるる 下側にある端子カバーのツメを本体の穴に挿入する。 端子カバー上部をカチッと音がするまで押す。 据据置置ききススタタンンドドのの組組みみ立立ててかかたた／／設設置置ののししかかたた6

転倒防止のために、本体を固定する 転倒防止用バンド37V型・42V型 1 50V型

※丈夫なひもや鎖などの市販品をご利用いただき、壁や柱など堅牢部にしっかりと取り付けてください。※丈夫なひも又は鎖などの市販品をご利用いただき壁や柱等、堅牢部にしっかりと取り付けて下さい。※上図に示す本体の裏カバー止めねじを外しクランプを取り付けて下さい。

厚さの中心に木ねじを取り付けてください。転倒防止用

3377VV型型・・ 4422VV型型のの

松下電器産業株式会社 映像・ディスプレイデバイス事業グループ 〒571-8504 大阪府門真市松生町1番15号C 2005 Matsushita Electric Industrial Co., Ltd.（松下電器産業株式会社）All Rights Reserved. テテレレビビ本本体体のの転転倒倒防防止止ににつついいてて7 English WARNING Keep unneeded small parts and other objects out of the reach of small children.
