BEDIENUNGSANLEITUNG TYST50PX500 PANASONIC

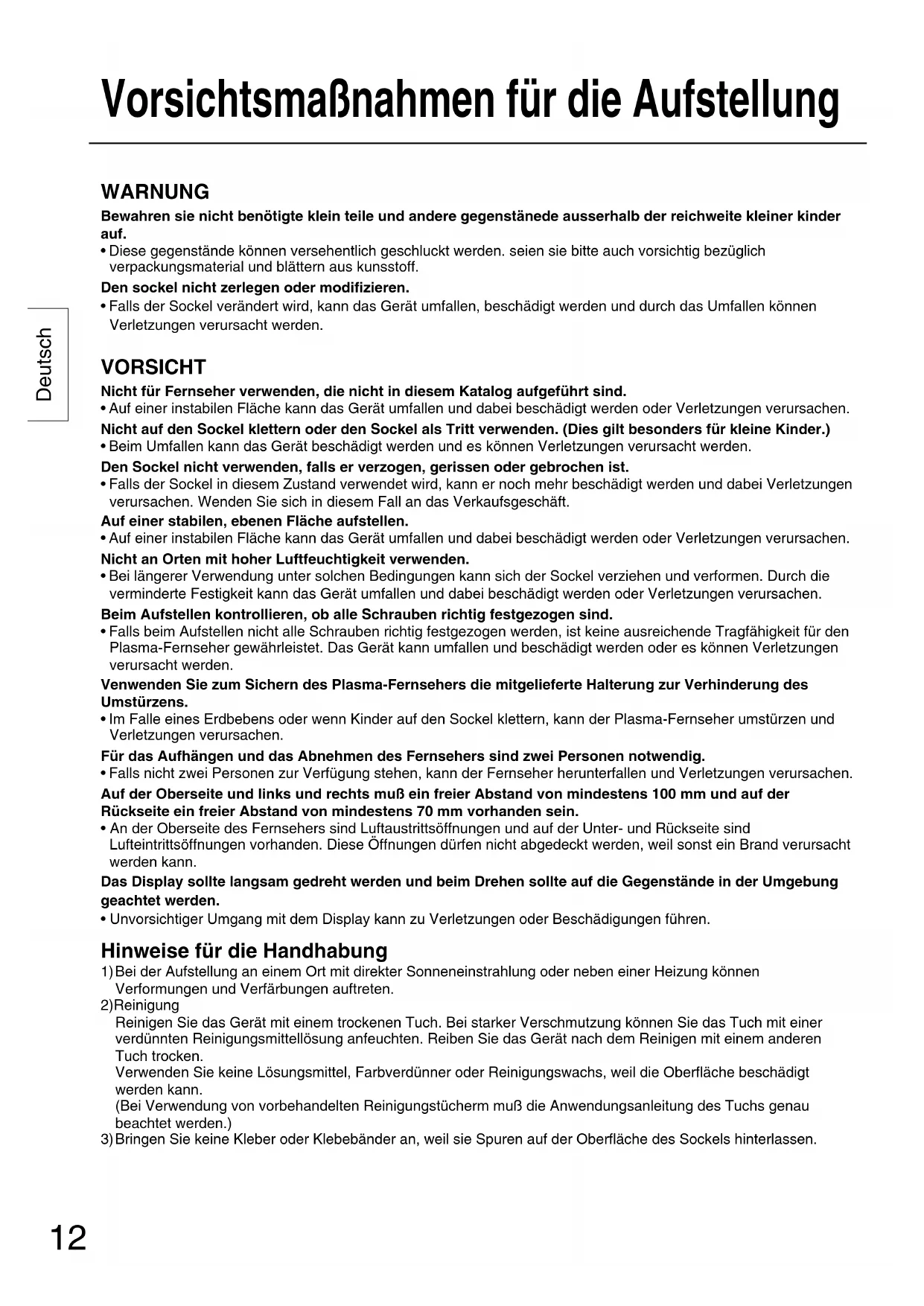

• Diese gegenstände können versehentlich geschluckt werden. seien sie bitte auch vorsichtig bezüglich verpackungsmaterial und blättern aus kunsstoff. Den sockel nicht zerlegen oder modifizieren.

• Falls der Sockel verändert wird, kann das Gerät umfallen, beschädigt werden und durch das Umfallen können Verletzungen verursacht werden. VORSICHT Nicht für Fernseher verwenden, die nicht in diesem Katalog aufgeführt sind.

• Auf einer instabilen Fläche kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen. Nicht auf den Sockel klettern oder den Sockel als Tritt verwenden. (Dies gilt besonders für kleine Kinder.)

• Beim Umfallen kann das Gerät beschädigt werden und es können Verletzungen verursacht werden. Den Sockel nicht verwenden, falls er verzogen, gerissen oder gebrochen ist.

• Falls der Sockel in diesem Zustand verwendet wird, kann er noch mehr beschädigt werden und dabei Verletzungen verursachen. Wenden Sie sich in diesem Fall an das Verkaufsgeschäft. Auf einer stabilen, ebenen Fläche aufstellen.

• Auf einer instabilen Fläche kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen. Nicht an Orten mit hoher Luftfeuchtigkeit verwenden.

• Bei längerer Verwendung unter solchen Bedingungen kann sich der Sockel verziehen und verformen. Durch die verminderte Festigkeit kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen. Beim Aufstellen kontrollieren, ob alle Schrauben richtig festgezogen sind.

• Falls beim Aufstellen nicht alle Schrauben richtig festgezogen werden, ist keine ausreichende Tragfähigkeit für den Plasma-Fernseher gewährleistet. Das Gerät kann umfallen und beschädigt werden oder es können Verletzungen verursacht werden. Venwenden Sie zum Sichern des Plasma-Fernsehers die mitgelieferte Halterung zur Verhinderung des Umstürzens.

• Im Falle eines Erdbebens oder wenn Kinder auf den Sockel klettern, kann der Plasma-Fernseher umstürzen und Verletzungen verursachen. Für das Aufhängen und das Abnehmen des Fernsehers sind zwei Personen notwendig.

• Falls nicht zwei Personen zur Verfügung stehen, kann der Fernseher herunterfallen und Verletzungen verursachen. Auf der Oberseite und links und rechts muß ein freier Abstand von mindestens 100 mm und auf der Rückseite ein freier Abstand von mindestens 70 mm vorhanden sein.

• An der Oberseite des Fernsehers sind Luftaustrittsöffnungen und auf der Unter- und Rückseite sind Lufteintrittsöffnungen vorhanden. Diese Öffnungen dürfen nicht abgedeckt werden, weil sonst ein Brand verursacht werden kann. Das Display sollte langsam gedreht werden und beim Drehen sollte auf die Gegenstände in der Umgebung geachtet werden.

• Unvorsichtiger Umgang mit dem Display kann zu Verletzungen oder Beschädigungen führen. Hinweise für die Handhabung 1)Bei der Aufstellung an einem Ort mit direkter Sonneneinstrahlung oder neben einer Heizung können Verformungen und Verfärbungen auftreten. 2)Reinigung Reinigen Sie das Gerät mit einem trockenen Tuch. Bei starker Verschmutzung können Sie das Tuch mit einer verdünnten Reinigungsmittellösung anfeuchten. Reiben Sie das Gerät nach dem Reinigen mit einem anderen Tuch trocken. Verwenden Sie keine Lösungsmittel, Farbverdünner oder Reinigungswachs, weil die Oberfläche beschädigt werden kann. (Bei Verwendung von vorbehandelten Reinigungstücherm muß die Anwendungsanleitung des Tuchs genau beachtet werden.) 3)Bringen Sie keine Kleber oder Klebebänder an, weil sie Spuren auf der Oberfläche des Sockels hinterlassen. Vorsichtsmaßnahmen für die Aufstellung13 Deutsch Zusammenbauen des Sockels / Aufstellung Zusammenbau des Sockels Mit den vier kurzen Schrauben die linken und rechten Ständer wie in der Abbildung unten gezeigt an der Basis anbringen.

Die gezeigten Markierungen angleichen. Kurze Schrauben Für 42", 50'' Plasma-Fernseher Vorne Stange

Die gezeigten Markierungen angleichen. Für 37" Plasma-Fernseher Vorne Stange

Die gezeigten Markierungen angleichen. Für 42", 50'' Plasma-Fernseher Vorne Stange

Die gezeigten Markierungen angleichen. Für 37" Plasma-Fernseher Vorne Zubehör für Sockel Kurze Schrauben

• Schließen Sie den Netzstecker des Plasma-Fernsehers an einer nahen und leicht zugänglichen Steckdose an.

• Es muß für eine ausreichende Raumbelüftung gesorgt werden, so daß die Temperatur in der Nähe des Fernsehers nicht auf über 40°C ansteigt. Bei unzureichender Luftzirkulation im Fernseher kann ein Wärmestau im Fernseher auftreten, was zu einem Brandausbruch führen kann.

1) Das 37"- und das 42"-Plasmadisplay auf dem Modell TY-ST42PX500 und das 50"-Plasmadisplay auf dem Modell

TY-ST50PX500 anbringen.

2) Die Abbildung zeigt das Modell TY-ST42PX500. Das Modell TY-ST50PX500 ist nicht gezeigt, weil es ähnlich

aussieht.14 Deutsch Zusammenbauen des Sockels / Aufstellung Fernseher Tuch oder ähnliches Mit den langen Schrauben sicher befestigen.

• Den Zusammenbau auf einer ebenen und stabilen Oberfläche ausführen. hinten Fernseher Lange SchraubenLange Schrauben Anbringen des Sockels am Fernseher

3. Mit den Schrauben befestigen.

1. Montage am Fernseher

Modell-Nr.-Aufkleber

• Den Sockel so ausrichten, dass der Aufkleber mit der Modellnummer nach hinten weist. Die Sockeleinheit bis zum Anschlag in den Fernseher schieben. Breiten Sie auf einer ebenen Fläche ein sauberes Tuch aus und legen Sie den Fernseher mit der Bildschirmseite nach unten gerichtet darauf ab. hinten Fernseher Markierung

2. Die Stangen in die Öffnungen des Fernsehers einsetzen.

Drücken Sie die Haken nach unten und ziehen Sie die Abdeckung nach leicht vorne, um die Klammern (an zwei Stellen) zu lösen. Ziehen Sie die Abdeckung langsam nach oben ab.15 Deutsch Befestigen Lösen Befstig ungs band Den Knopf gedrückt halten. Zum Zusammenziehen. Herausziehen. Kabelband

5. Die Kabelbänder anbringen.

6. Die Halterungen für die Kabel und das Netzkabel

anbringen. Die Zapfen der zwei Bänder in den Sockel einsetzen. Vorgehen bei der Befestigung: Vorgehen beim Lösen: Durch Drücken bis zum Einrasten das Kabel anbringen. Während der Knopf gedrückt wird nach oben ziehen. Kabelband Netzkabel Den Netzstecker am Steckanschluß des Gerätes anschließen Das Netzkabel in der Klemme befestigen.

Die Klammern (an zwei Stellen) auf der Unterseite einsetzen. Drücken Sie auf die Abdeckung, bis die Haken einrasten. Zusammenbauen des Sockels / Aufstellung16 Deutsch Sturzverhinderungshalterung Sicherung an der Basis. Sicherung an einer Wand.

• Verwenden Sie einen starken Draht odereine Kette, um den Plasma-Fernseher aneiner festen Stelle an der Wand oder aneiner Säule zu sichern.* Verwenden Sie einen starken Draht odereine Kette, um den Plasma-Fernseher aneiner festen Stelle an der Wand oder aneiner Säule zu sichern.* Jede in der obigen Abbildung gezeigtehintere Schraube vom Displaygehäuseentfernen und eine Klemme anbringen.• VordereitungKlammerKlammer• SicherungsmethodeSchrauben am Hauoptgerät 37'' 42'' 50'' KabelbandSchwarze schraubeHolzschraubeKlammerSchwarze schraube wand Schwarze schraubeVorne Band HolzschraubeSchwarze schraubeVorneIn die Mitte des oberen Bretts einschrauden.Platte Band Holzschraube Kabelband 37''/42'' ............1 50'' ..................2 Schwarze Schraube 37''/42'' ............3 50'' ..................2 Holzschraube 37''/42'' ............1 50'' ..................2 Klammer............2 Umsturzverhinderung des Plasma-Fernsehers17 Nederlands WAARSCHUWING Bewaar kleine onderdelen en andere objecten buiten het bereik van kinderen.
