製品タイプ	LCDスクリーン取り付けキット
ブランド	PANASONIC
モデル	TY-CF55VW50
互換性	プロフェッショナルLCDスクリーン
サポート構成	1×1（単一スクリーン）または2×2（4画面）
素材	金属（スチールまたはアルミニウム）
キット内容（1×1）	上下パーツ2個、左右パーツ2個、L字コーナー4個、ネジ16本、説明書
キット内容（2×2）	上下パーツ4個、左右パーツ4個、L字コーナー4個、T字ジョイント4個、ネジ32本、説明書
付属ネジ数	16本（1×1）または32本（2×2）
概略寸法（1枚あたり）	未指定、中サイズスクリーンに対応
耐荷重（推定）	スクリーンあたり最大50kg
設置に必要なもの	平らな面、保護シート、ドライバー
メンテナンスと清掃	柔らかい乾いた布
安全性	付属のネジのみを使用すること。スクリーンを端に置かないこと。
交換部品と修理	単品販売なし。キット全体を交換。
一般情報	欧州指令2002/96/CEおよび2006/66/CEに準拠

よくある質問 - TY-CF55VW50 PANASONIC

TY-CF55VW50キットとは何ですか？

TY-CF55VW50は、パナソニックが設計したLCDスクリーンを壁に取り付けるためのキットです。1台または複数のスクリーンを安全に固定できます。

このキットで何台のスクリーンを設置できますか？

キットは2つの構成に対応しています：1×1（単一スクリーン）または2×2（4画面モザイク）。2×2構成の場合は2つのキットが必要です。

設置に必要な工具は？

付属のネジに合ったドライバーが必要です。スクリーンは保護布で覆われた平らな面に置くことを推奨します。

このキットはどんなLCDスクリーンでも使えますか？

このキットはパナソニックのプロフェッショナルLCDスクリーン向けに設計されています。他社ブランドの場合は、固定具の互換性と耐荷重を確認してください。

取り付けキットの掃除方法は？

柔らかい乾いた布でほこりを拭き取ってください。仕上げを損なう可能性のある化学薬品や研磨剤は避けてください。

ネジは分解後再利用できますか？

ネジは変形する可能性があるため、再利用は推奨されません。安全のため、必ずキットに付属の新しいネジを使用してください。

キットの部品が不足している場合はどうすればいいですか？

パナソニックのカスタマーサービスまたは販売店に連絡してください。交換を容易にするため、購入証明とマニュアルの部品リストを保管しておいてください。

このキットは天井設置に適していますか？

いいえ、このキットは壁面固定用です。天井設置の場合は専用のサポートを使用してください。

スクリーン1台あたりの最大耐荷重は？

取扱説明書に正確な重量は記載されていませんが、プロフェッショナルスクリーンの場合、1台あたり約50 kgが最大容量と推定されます。この制限を超えないでください。

この製品のパナソニックサポートに連絡するには？

ウェブサイトhttp://panasonic.netにアクセスするか、正規販売店にご連絡ください。モデル番号とシリアル番号を手元に用意してください。

使用説明書 TY-CF55VW50 PANASONIC

八夕二歌製品をお買い上げいただき、誠にありがとうございます。新しいLCDディスプレイをこれから何年もお使いいただけることを願っております。

お使いの製品から最大限の利益を得るために、調整を行う前にはこの取扱説明書をお読みください。また、この取扱説明書は後で参照できるよう保管してください。

購入時の領収書も同様に保管してください。また、取扱説明書の裏表紙の空きスペースには本製品の型番とシリアル番号を記録してください。

panasonic.net

もくじ

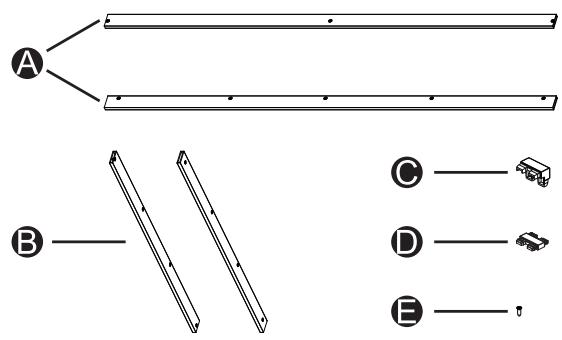

基本構成キット 1

アイチム	説明	数量
A	上部トレールム/下部トレールム	2
B	右トレールム/左トレールム	2
C	Lコーナー	4
D	Tジバイチト	4
E	ネジ	16
F	せットアツフマニュアル	1

注：付属のネジのみを使用してください。付属していないネジを使用すると、ディスプレイが損傷する原因となります。

注：1x1配列には1つの基本構成キットが必要です。4つのLコーナーは使用しません。

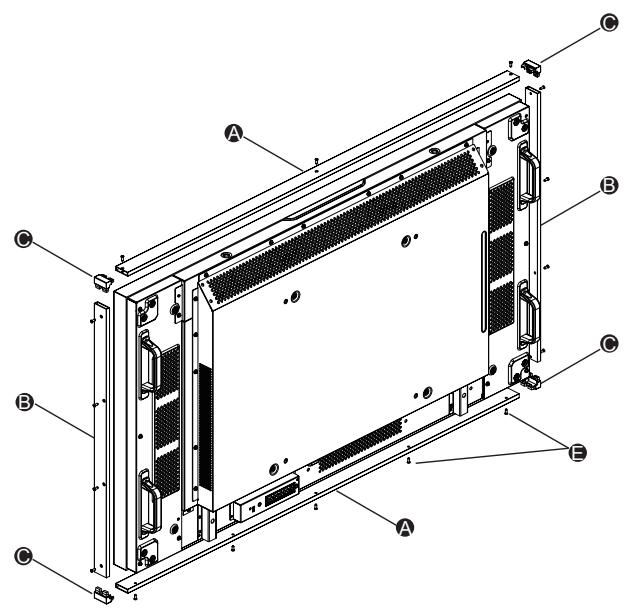

1x1 単一ディスプレイ配列

アイテム	説明	数量
A	上部トレールム/下部トレールム	2
B	右トレールム/左トレールム	2
C	Lコーナー	4
E	ネジ	16
F	せットアツpledマニュアル	1

1. デスクなどの平らな表面に保護シートを広げ、その上にディスプレイを置きます。デスクの端にディスプレイを絶対に置かないでください。
2. 付属のネジ [E] と上部および下部フレーム A を取り付けます。
3. Lコーナーを上部フレームと下部フレームの両側に取り付けます。
4. 付属のネジで右および左フレームを取り付けます。

注：2×2配列には2つの基本構成キットが必要です。4つのLコーナーと4つのTジョイントは使用しません。

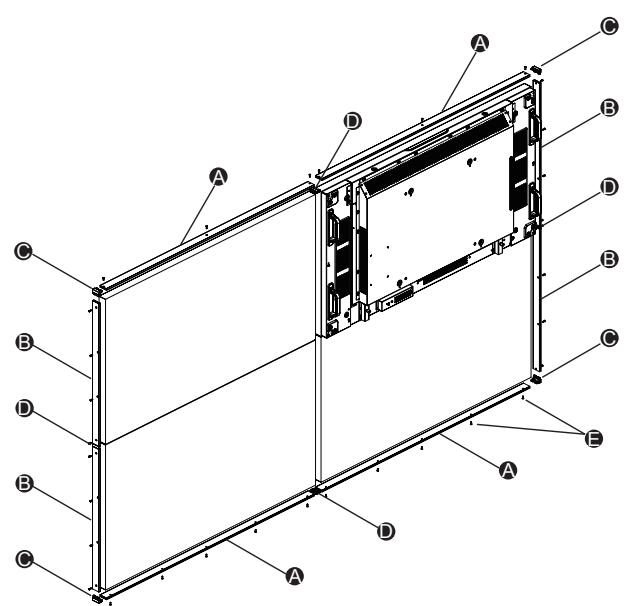

2×2 マルチディスプレイ配列

アイテム	説明	数量
A	上部トレールム/下部トレールム	4
B	右トレールム/左トレールム	4
C	Lコーナー	4
D	Tジバイチト	4
E	ネジ	32
F	せットアツフマニュアル	1

1. 付属のネジ⑥で4つの上部および下部FLREUMAを取り付けます。 2. 付属のネジEで4つの右および左FLREムBを取り付けます。 3. 各FLRE-1nに4つのTジイント （20）を取り付けます。 4. 4つの端に4つのLコーナーを取り付けます。

便利×モ おはようお願い記入さelorと便利いたします。	请点击上旬	年 月 日	品番
	販売店名		客家樣ご相談窓口
		( ) -	( ) -

パナソニック株式会社

AVCネットフロース社

〒576-0026 大阪府茨木市松下町1番1号
