Тип продукту	Набір для монтажу РК-екранів
Бренд	PANASONIC
Модель	TY-CF55VW50
Сумісність	Професійні РК-екрани
Підтримувана конфігурація	1×1 (один екран) або 2×2 (чотири екрани)
Матеріали	Метал (сталь або алюміній)
Вміст набору (1×1)	2 верхні/нижні частини, 2 праві/ліві частини, 4 L-подібні куточки, 16 гвинтів, інструкція
Вміст набору (2×2)	4 верхні/нижні частини, 4 праві/ліві частини, 4 L-подібні куточки, 4 T-подібні з'єднувачі, 32 гвинти, інструкція
Кількість гвинтів у комплекті	16 (1×1) або 32 (2×2)
Приблизні розміри (на деталь)	Не вказано, підходить для екранів середнього розміру
Вага, що витримується (оцінка)	До 50 кг на екран
Необхідне встановлення	Рівна поверхня, захисна плівка, викрутка
Догляд та очищення	М'яка суха ганчірка
Безпека	Використовувати лише гвинти з комплекту; не ставити екран на краю
Запасні частини та ремонтопридатність	Не доступні окремо; повний набір підлягає заміні
Загальна інформація	Відповідає європейським директивам 2002/96/ЄС та 2006/66/ЄС

Часті запитання - TY-CF55VW50 PANASONIC

Що таке набір TY-CF55VW50?

TY-CF55VW50 - це набір для монтажу, розроблений Panasonic для складання РК-екранів у настінній конфігурації. Він дозволяє надійно закріпити один або кілька екранів.

Скільки екранів я можу встановити за допомогою цього набору?

Набір підтримує дві конфігурації: 1×1 (один екран) або 2×2 (чотири екрани у вигляді мозаїки). Для конфігурації 2×2 вам знадобиться два набори.

Які інструменти потрібні для встановлення?

Вам знадобиться викрутка, яка підходить до гвинтів із комплекту. Рекомендується класти екран на рівну поверхню, покриту захисною тканиною.

Чи можу я використовувати цей набір з будь-яким РК-екраном?

Набір призначений для професійних РК-екранів Panasonic. Для інших брендів перевірте сумісність кріплень та вагу, що витримується.

Як чистити монтажний набір?

Використовуйте м'яку суху ганчірку для видалення пилу. Уникайте хімічних або абразивних засобів, які можуть пошкодити покриття.

Чи можна повторно використовувати гвинти після демонтажу?

Не рекомендується повторно використовувати гвинти, оскільки вони можуть деформуватися. Завжди використовуйте нові гвинти з комплекту для забезпечення безпеки.

Що робити, якщо деяка деталь набору відсутня?

Зверніться до служби підтримки Panasonic або продавця. Зберігайте доказ покупки та список деталей з інструкції для полегшення заміни.

Чи підходить цей набір для встановлення на стелі?

Ні, цей набір призначений для настінного кріплення. Для встановлення на стелі використовуйте спеціальний кріпиль.

Яка максимальна вага на екран, що витримується?

В інструкції не вказана точна вага, але для професійних екранів оцініть максимальну місткість приблизно 50 кг на екран. Не перевищуйте цю межу.

Як зв'язатися з підтримкою Panasonic щодо цього продукту?

Відвідайте сайт http://panasonic.net або зверніться до авторизованого продавця. Тримайте під рукою номер моделі та серійний номер.

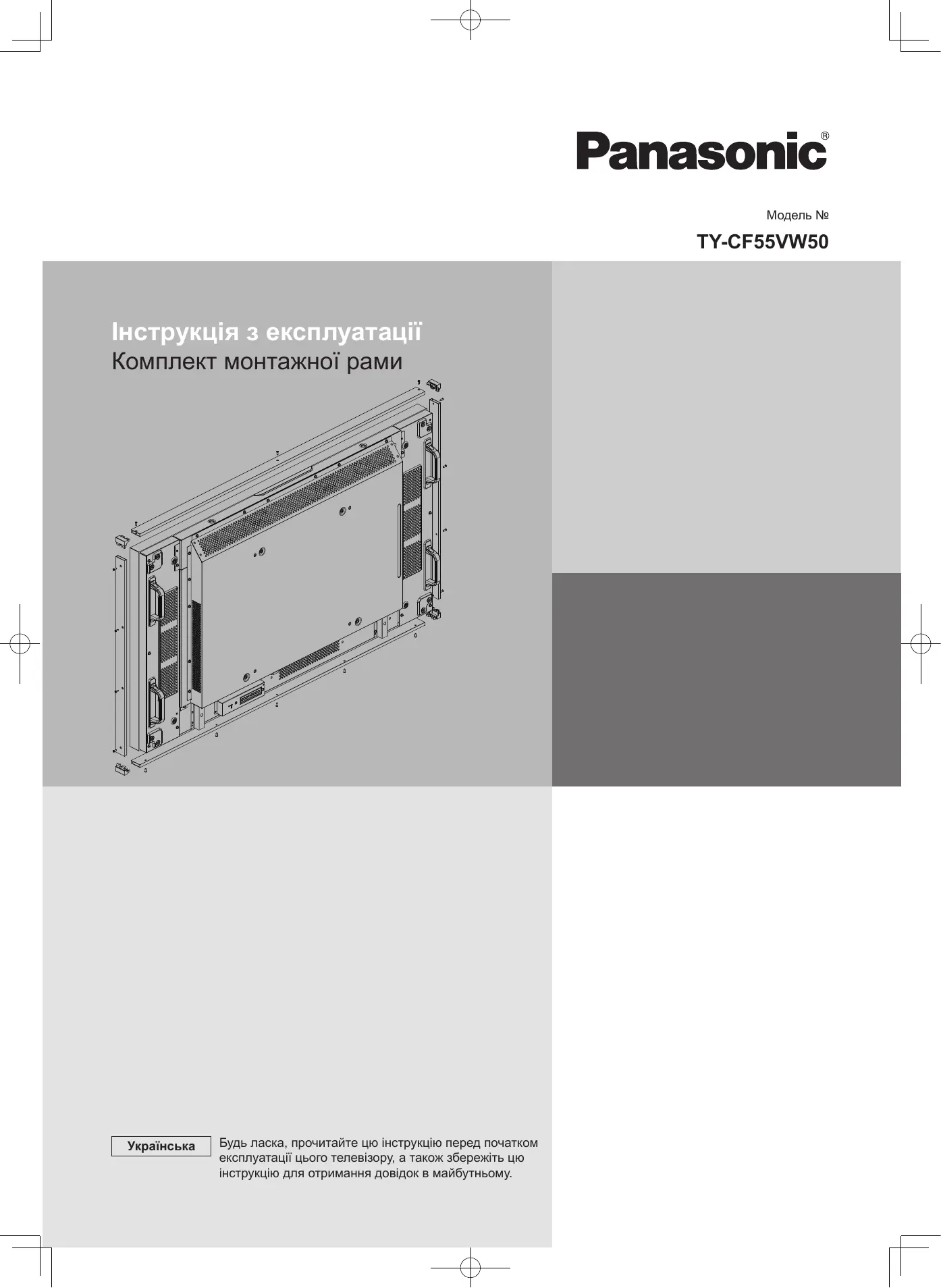

ПОСІБНИК КОРИСТУВАЧА TY-CF55VW50 PANASONIC

Добро пожаловать в семью пользователей Panasonic. Мы надеемся, что ваш новый ЖК-дисплей будет дарить вам радость многие годы.

Для того чтобы в полной мере воспользоваться преимуществами вашего нового устройства, пожалуйста, перед осуществлением каких-либо настроек прочитайте эту инструкцию и сохраните её для справок в дальнейшем.

Сохраните ваш товарный чек и запишите номер модели, а также серийный номер вашего устройства в соответствующие строки на задней обложке этой инструкции.

Посетите наш веб-сайт Panasonic http://panasonic.net

Оглавление

Базовый монтажный комплект. 1

1хКонструкция с одним монитором. 1 2×2Конструкция с несколькими мониторами. 1

1. Расстелите защитные аркуши на ровные поверхности, например, на стол, и положите на него дисплей. Будьте осторожны: никогда не кладите дисплей лицевой стороной вниз - это может привести к повреждению.
2. Прикрепите верхнюю и нижнюю рамки A винтами из комплекта E.
3. Прикрепите L-образные уголки с обеих сторон верхней и нижней рамок.
4. Прикрепите правую и левую рамки ③ винтами из комплекта.

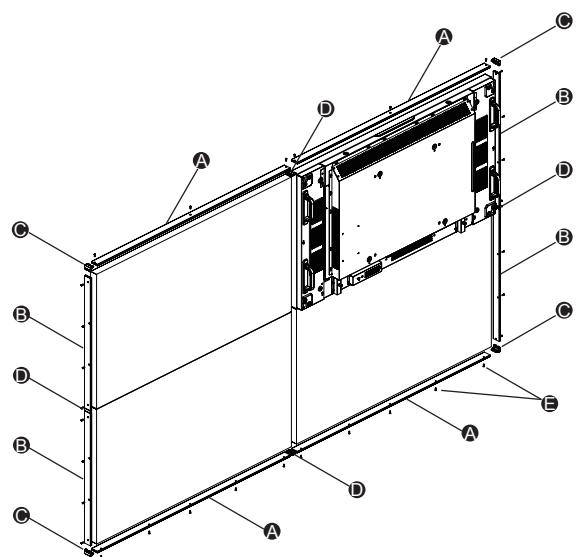

1. Прикрепите четыре верхних и нижних рамки A винтами из комплекта E.
2. Прикрепите четыре правых и левых рамки винтами из комплекта ②.
3. Прикрепите четыре L-образных соединения к раме.
4. Підкриніть чотири L-подібних кутки до чотирьох країв.

ПРИМІТКА: Для конструкції 2×2 вимагається два основних набори. З'єднайте їх. Чотири L-подібні кутки і чотири T-подібні з'єднання залишаться невикористаними.

Інформація щодо утилізації в країнах, які не входять до Європейського Союзу

Цей символ дійсний тільки на території Європейського Союзу. За потреби утилізації даного виробу зверніться до місцевого керівництва або до фірми, що надає послуги з правильного методу його здійснення.
