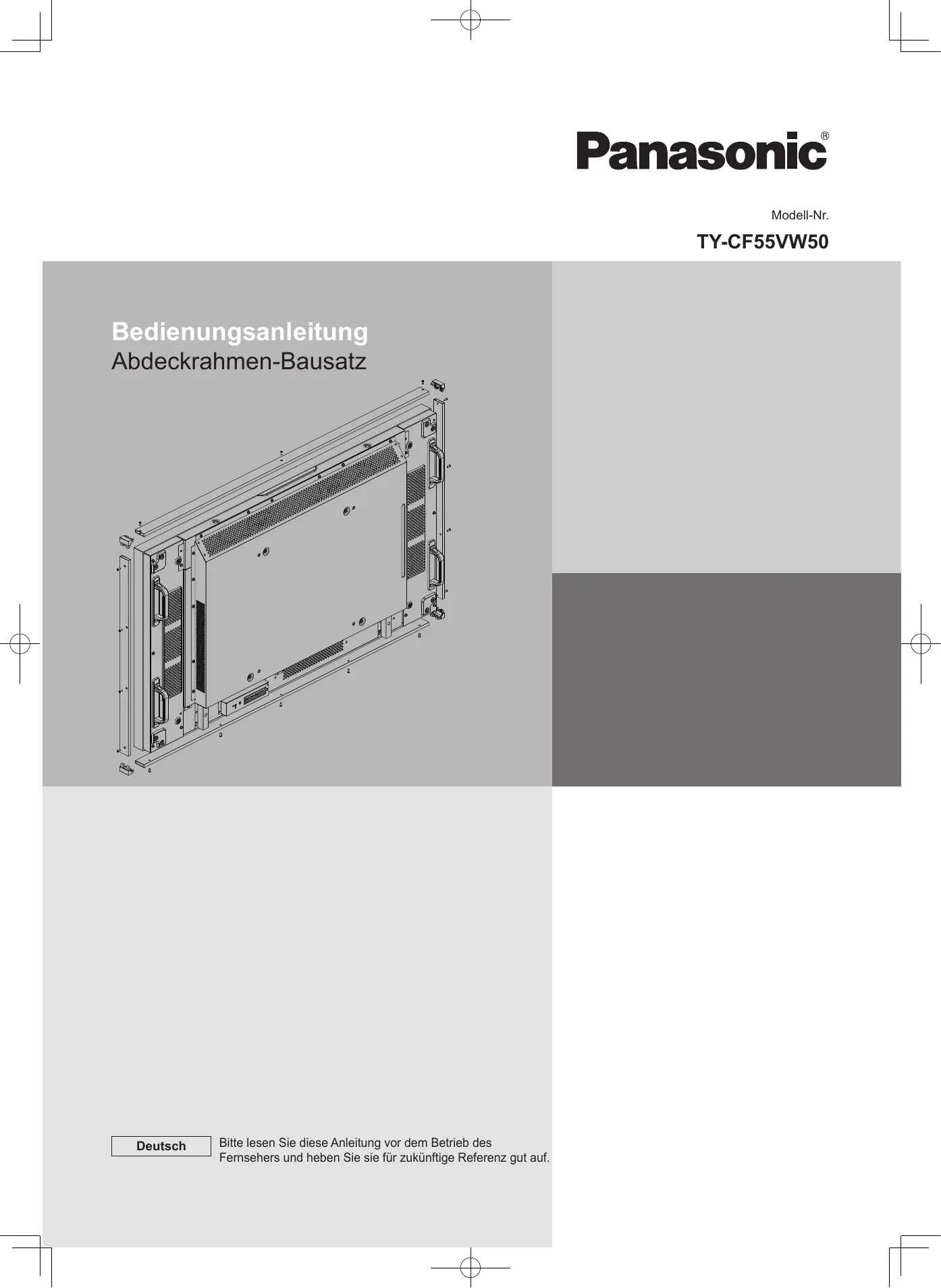

BEDIENUNGSANLEITUNG TY-CF55VW50 PANASONIC

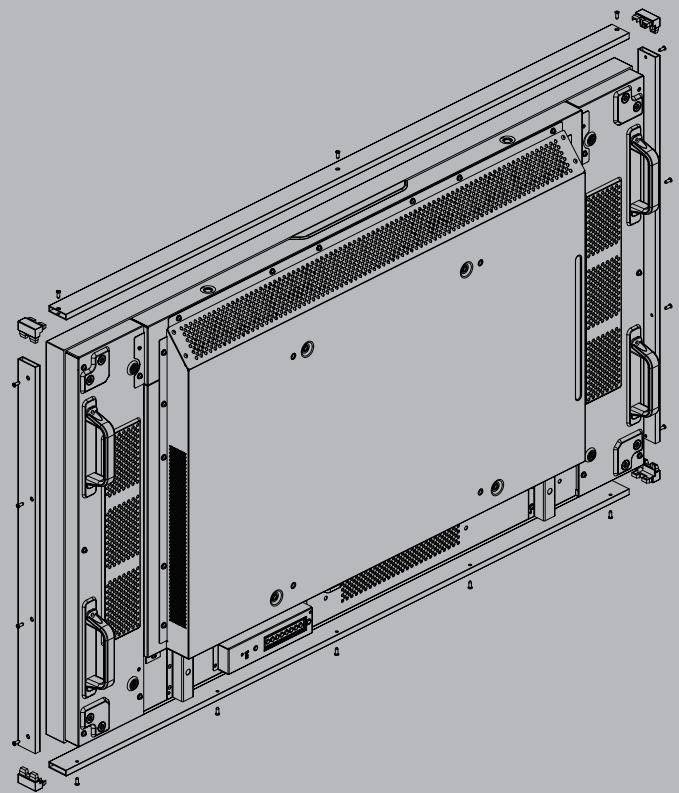

Bedienungsanleitung Abdeckrahmen-Bausatz

Lieber Panasonic-Kunde

Wir möchten uns bisher länger als Ihr Wahr eines Panasonic-Gerätes bedanken und hoffen sehr, dass Ich den das neue LCD-Display über länger Jahre viel Freude bereitet.

Lesen Sieitte die Bedienungsanleitung durch,bevor Sieirgendwelche Einstellungen vornehmen und um einen optimalen Betrieb saferzustellen.

Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen zusammen mit der Quittung auf und notieren Sie sich die Modell- und die Seriennummer im Freiraum auf der hinteren Umschlagseite dieser Anleitung.

Bitte besuchen Sie die Website von Panasonic http://panasonic.net

Inhaltsverzeichnis

Grundausstattung 1

1x1 Einzel-Display-Anordnung. 1
2×2 Multi-Display-Anordnung 1

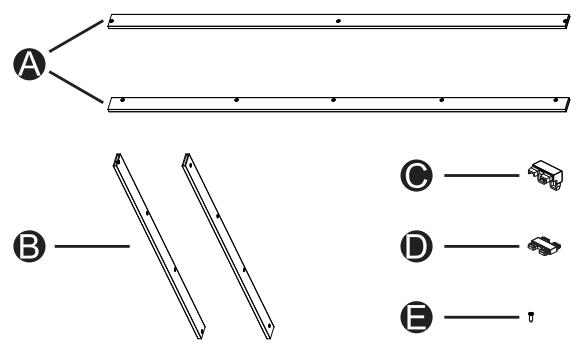

Grundausstattung

Element	Bezeichnung	Anzahl
A	Oberer Rahmen / Unterer Rahmen	2
B	Rechter Rahmen / Linker Rahmen	2
C	L-Winkel	4
D	T-Verbindungsstück	4
E	Schrauben	16
F	Installationshandbuch	1

HINWEIS: Verwenden Sie nur die beigeführten Schrauben.
Andere Schrauben können das Display beschädigen.

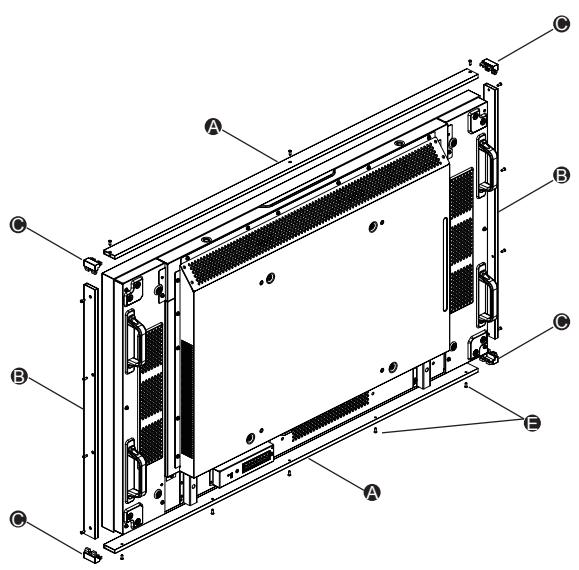

1×1 Einzel-Display-Anordnung

Element	Bezeichnung	Anzahl
A	Oberer Rahmen / Unterer Rahmen	2
B	Rechter Rahmen / Linker Rahmen	2
C	L-Winkel	4
E	Schrauben	16
F	Installationshandbuch	1

1. Bedecken Sie eine flache Oberfläche, z.B. einen Tisch, mit einer Schutzfolie und stellen Sie das Display darauf ab. Achten Sie darauf, dass das Display nie auf seinen Kanten stehen, da es dadurch beschädigt werden können.
2. Montieren Sie den oberen und unteren Rahmen A mit den beigefugten Schrauben E.
3. Montieren Sie die L-Winkel an beiden Seiten des oberen und unteren Rahmens.
4. Montieren Sie den linken und rechten Rahmen E mit den beigeufigsten Schrauben.

HINWEIS: Für diese 1 × 1 -Anordnung ist eine Grundausstattung erfolderlich. Vier T-Verbindungsstücke werden darauf nicht benotigt.

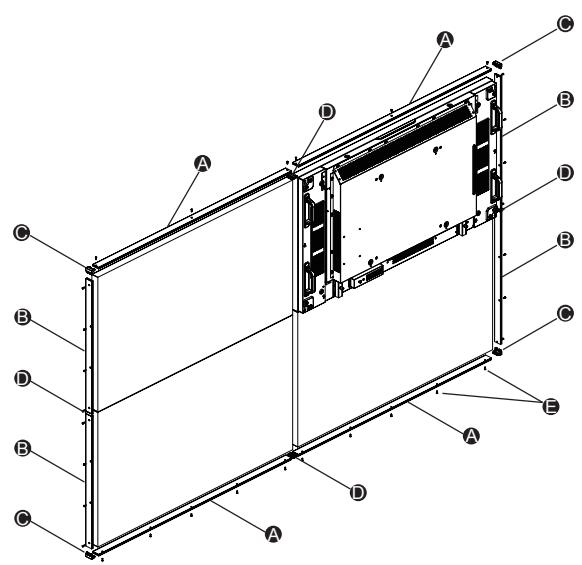

2×2 Multi-Display-Anordnung

Element	Bezeichnung	Anzahl
A	Oberer Rahmen / Unterer Rahmen	4
B	Rechter Rahmen / Linker Rahmen	4
C	L-Winkel	4
D	T-Verbindungsstück	4
E	Schrauben	32
F	Installationshandbuch	1

1. Montieren Sie die vier oberen und unteren Rahmen A mit den beigefugten Schrauben E.
2. Montieren Sie die vier rechten und linken Rahmen mit den beigeführten Schrauben .
3. Montieren Sie vier T-Verbindungsstücke für jeder Rahmen.
4. Montieren Sie vier L-Winkel G an den vier Kanten.
   HINWEIS: Für diese 2 × 2 -Anordnung sind zwei Grundausstattungen erforderlich. Vier L-Winkel und vier T-Verbindungsstücke werden damit nicht benotigt.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden sollen.itte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunktsten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie damit, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäß Abfallbehandlung auftreten konnen.

Wenn Sie ausfuhrlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sichitte an ihre ortlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemälter Entsorgung these Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationenitte an ihren Handlcr oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

These Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sieitte bei denortlichen Behörden oder ihrer Handler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Cd

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In thisem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlusts oder falls Sie eine Garantieleistung in Anspruch halten. Nehmen wollen sorgfältig auf.

Modellnummer

Seriennummer
