TY-CF55VW50 - 电视 PANASONIC - 免费用户手册

产品类型	液晶显示屏安装套件
品牌	松下
型号	TY-CF55VW50
兼容性	专业液晶显示屏
支持的配置	1×1（单屏）或2×2（四屏）
材料	金属（钢或铝）
套件内容（1×1）	2个上下部件，2个左右部件，4个L型角码，16颗螺丝，说明书
套件内容（2×2）	4个上下部件，4个左右部件，4个L型角码，4个T型连接件，32颗螺丝，说明书
提供的螺丝数量	16颗（1×1）或32颗（2×2）
近似尺寸（每件）	未指定，适用于中等尺寸屏幕
承重（估算）	每个屏幕最高50公斤
安装要求	平坦表面，保护垫，螺丝刀
维护和清洁	柔软干布
安全须知	仅使用提供的螺丝；请勿将屏幕放在边缘上
备件和可维修性	不单独提供；需更换整个套件
一般信息	符合欧盟指令2002/96/EC和2006/66/EC

常见问题 - TY-CF55VW50 PANASONIC

TY-CF55VW50套件是什么？

TY-CF55VW50是松下设计的安装套件，用于将液晶显示屏组装成壁挂式配置。它可以安全地固定一个或多个屏幕。

使用此套件可以安装多少个屏幕？

此套件支持两种配置：1×1（单屏）或2×2（四屏拼接）。如需2×2配置，需要两个套件。

安装需要哪些工具？

您需要一个与提供的螺丝相匹配的螺丝刀。建议将屏幕放在覆盖有保护垫的平坦表面上。

此套件可用于任何液晶显示屏吗？

此套件专为松下专业液晶显示屏设计。对于其他品牌，请检查固定装置的兼容性和承重能力。

如何清洁安装套件？

使用柔软干布擦去灰尘。避免使用可能损坏表面的化学品或研磨剂。

拆卸后可以重复使用螺丝吗？

不建议重复使用螺丝，因为它们可能变形。始终使用套件附带的新螺丝以确保安全。

如果套件中有零件缺失怎么办？

联系松下客户服务或经销商。保留购买凭证和手册中的零件清单以方便更换。

此套件适合天花板安装吗？

不适合，此套件设计用于壁挂。如需天花板安装，请使用专用支架。

每个屏幕的最大承重是多少？

说明书中未指定确切重量，但对于专业屏幕，估计每个屏幕的最大容量约为50公斤。请勿超过此限制。

如何联系松下对此产品的支持？

请访问网站http://panasonic.net或联系授权经销商。准备好型号和序列号。

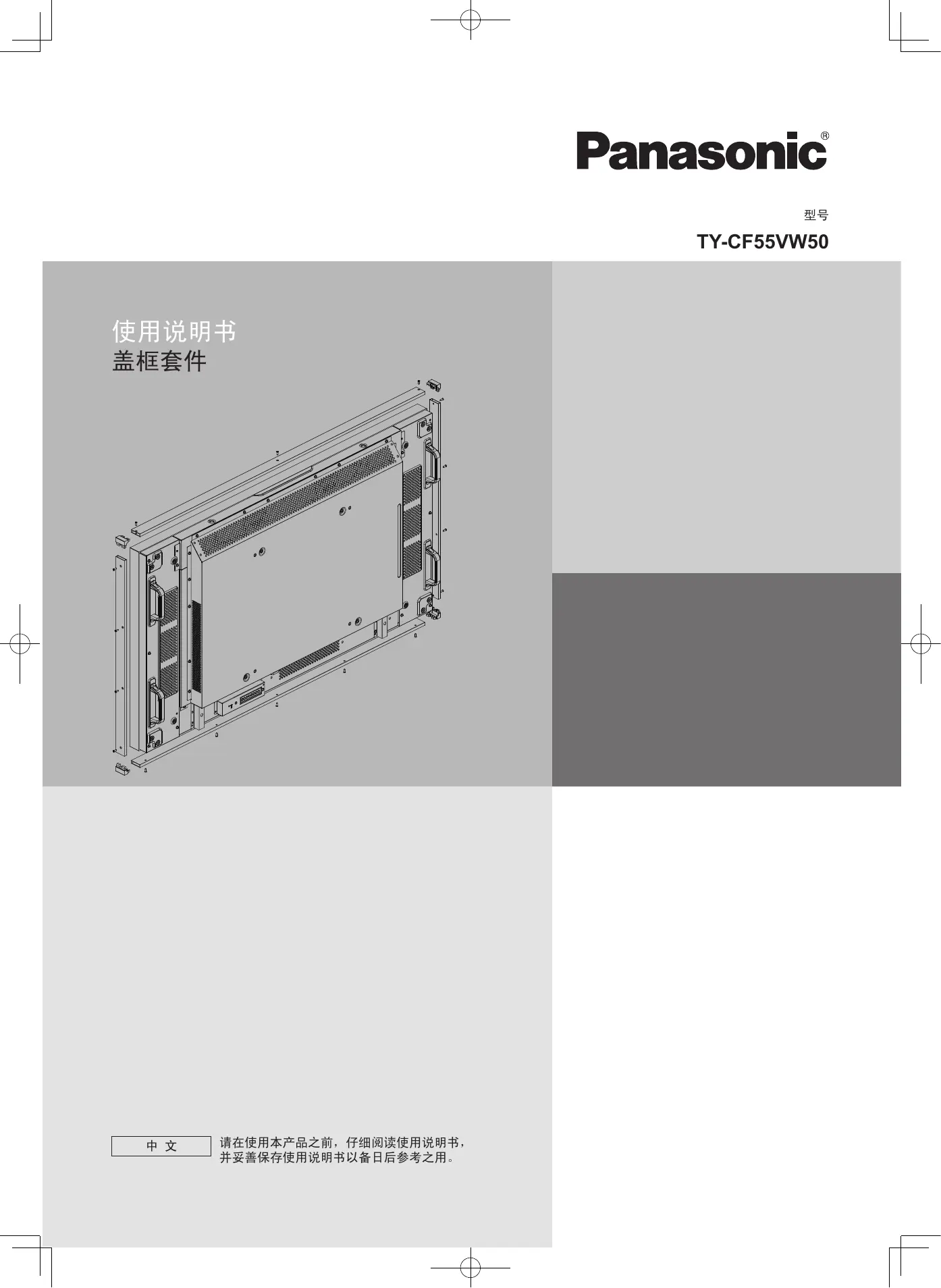

用户手册 TY-CF55VW50 PANASONIC

1× 1 单一式 备列
2× 2 曹尔德IusPREI配列

基本構成キット

欢迎您加入Panasonic产品用户大家庭，我们希望您在将来多年内能通过您崭新的液晶显示器获得全新享受。

若要使您的产品达到最佳性能，请在进行任何调整之前仔细阅读使用说明书，并将使用说明书妥善保管，以作日后参考之用。

同样请您保管好购买发票，并在使用说明书封底指定空白处注明您所购产品的型号和制造编号。

请访问我们的网站 http://panasonic.net

目录

基本构件 1

1× 1 单显示器结构
2× 2 多显示器结构

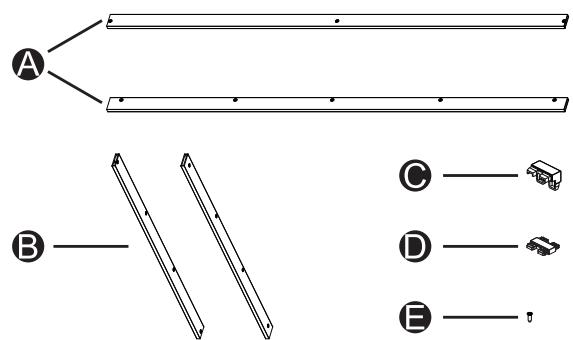

基本构件

项目	说明	数量
A	上框架/下框架	2
B	右框架/左框架	2
C	L-角	4
D	T-接合点	4
E	螺丝	16
F	安装手册	1

注：只使用附带的螺丝。使用其它螺丝可能会对显示器造成损坏。

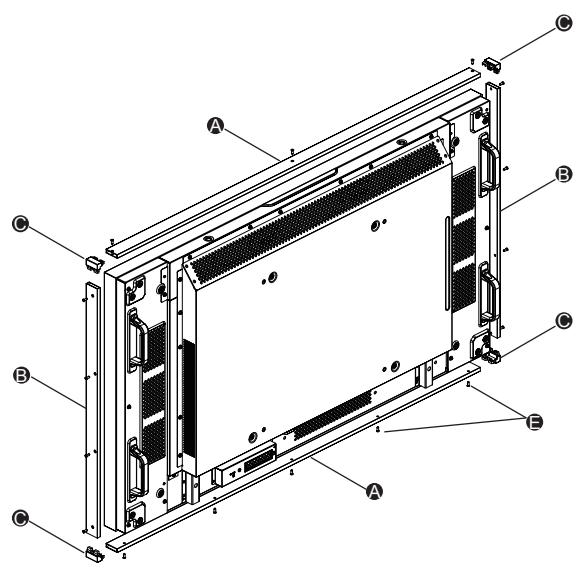

1 × 1 单显示器结构

项目	说明	数量
A	上框架/下框架	2
B	右框架/左框架	2
C	L-角	4
E	螺丝	16
F	安装手册	1

1. 在一个平面（如桌面）上放一个保护垫，然后将显示器放到上面。注意千万不要将显示器放在桌面等的边缘，以免造成损坏。
2. 用附带的螺丝 安装上下框架A。
3. 将 L-角 安装到上框架和下框架两侧。
4. 用附带的螺丝安装左右框架 日 。

注：这个 1 × 1 结构需要一个基本构件。四个T-接合点D不会被使用。

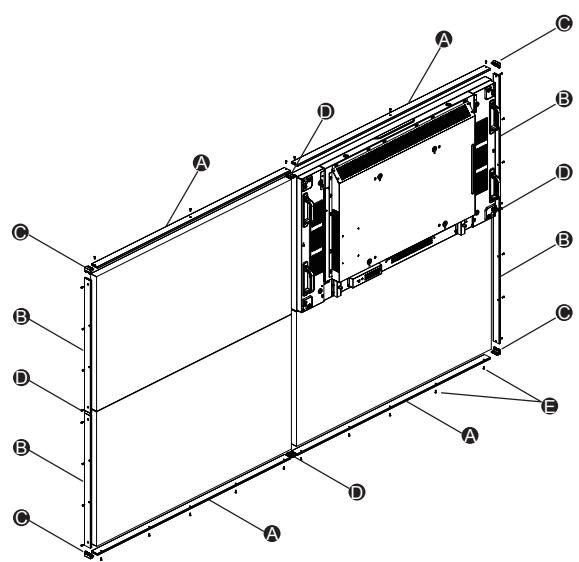

2 × 2 多显示器结构

项目	说明	数量
A	上框架/下框架	4
B	右框架/左框架	4
C	L-角	4
D	T-接合点	4
E	螺丝	32
F	安装手册	1

1. 用附带的螺丝 安装四个上下框架 A
2. 用附带的螺丝 安装四个左右框架 。
3. 为每个框架安装四个T-接合点D。
4. 将四个L-角 安装到四边。

注：这个 2 × 2 结构需要两个基本构件。四个 L-角 和四个 T-接合点 日 不会被使用。

Panasonic客户咨询服务中心电话：8008100781

手机、小灵通及未开通800业务地区：4008100781

顾客记录

本产品型号和制造编号均在其后盖处。您应在下面填上制造编号并妥善保管本说明书，以及您的购买发票，以作为您购买的永久记录，这样将有助于在发生遗失或失窃时进行识别，以及作保修服务之用。

型号

制造编号
