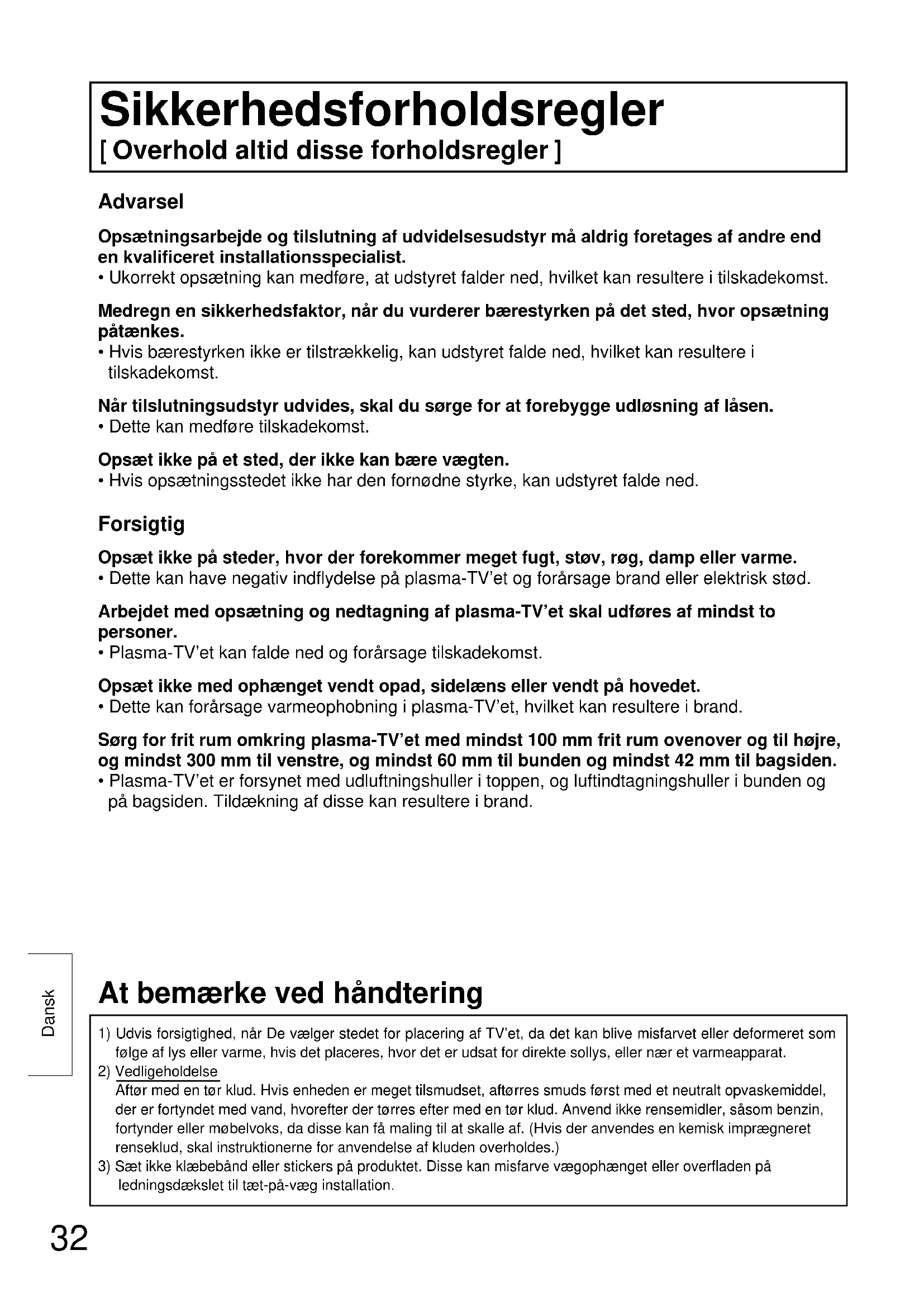

Advarsel Opsætningsarbejde og tilslutning af udvidelsesudstyr må aldrig foretages af andre enden kvalificeret installationsspecialist.• Ukorrekt opsætning kan medføre, at udstyret falder ned, hvilket kan resultere i tilskadekomst.Medregn en sikkerhedsfaktor, når du vurderer bærestyrken på det sted, hvor opsætningpåtænkes.• Hvis bærestyrken ikke er tilstrækkelig, kan udstyret falde ned, hvilket kan resultere itilskadekomst.Når tilslutningsudstyr udvides, skal du sørge for at forebygge udløsning af låsen.• Dette kan medføre tilskadekomst.Opsæt ikke på et sted, der ikke kan bære vægten.• Hvis opsætningsstedet ikke har den fornødne styrke, kan udstyret falde ned. Forsigtig Opsæt ikke på steder, hvor der forekommer meget fugt, støv, røg, damp eller varme.• Dette kan have negativ indflydelse på plasma-TV’et og forårsage brand eller elektrisk stød.Arbejdet med opsætning og nedtagning af plasma-TV’et skal udføres af mindst topersoner.• Plasma-TV’et kan falde ned og forårsage tilskadekomst.Opsæt ikke med ophænget vendt opad, sidelæns eller vendt på hovedet. • Dette kan forårsage varmeophobning i plasma-TV’et, hvilket kan resultere i brand.Sørg for frit rum omkring plasma-TV’et med mindst 100 mm frit rum ovenover og til højre,og mindst 300 mm til venstre, og mindst 60 mm til bunden og mindst 42 mm til bagsiden.• Plasma-TV’et er forsynet med udluftningshuller i toppen, og luftindtagningshuller i bunden ogpå bagsiden. Tildækning af disse kan resultere i brand.1) Udvis forsigtighed, når De vælger stedet for placering af TV’et, da det kan blive misfarvet eller deformeret somfølge af lys eller varme, hvis det placeres, hvor det er udsat for direkte sollys, eller nær et varmeapparat.2) VedligeholdelseAftør med en tør klud. Hvis enheden er meget tilsmudset, aftørres smuds først med et neutralt opvaskemiddel,der er fortyndet med vand, hvorefter der tørres efter med en tør klud. Anvend ikke rensemidler, såsom benzin,fortynder eller møbelvoks, da disse kan få maling til at skalle af. (Hvis der anvendes en kemisk imprægneretrenseklud, skal instruktionerne for anvendelse af kluden overholdes.)3) Sæt ikke klæbebånd eller stickers på produktet. Disse kan misfarve vægophænget eller overfladen på ledningsdækslet til tæt-på-væg installation. At bemærke ved håndtering Sikkerhedsforholdsregler

TY-WK42PV2W03.6.33:45PMページ3233 Dansk Komponenter Vægophæng . . . x1Isoleringsafstandsholdere. . . x4Tandfjederskive. . . x4Sekskantnøgle (medfølgende værktøj) . . . x1Skruer til fastgørelse af enhed (M5-35) . . . x2Undersænkede skruer medindvendig sekskant (M8-55) . . . x4 TY-WK42PV2W Vægophæng (type til lodret montering) Forsigtighedsregler for opsætning af vægophæng ♦ Vægophænget er til brug ved ophængning af et plasma-TV på en lodret væg. Opsæt ikke på anden overfladen end en lodret væg. ♦ Udstyret er forsynet med en låsemekanisme på venstre side, så der skal sikres mindst 300 mm frit rum fra væggens overflade. ♦ For at sikre at plasma-TV’et virker korrekt og forebygge problemer, må der ikke installeres på følgende lokaliteter.• Nær sprinklere eller brand- og røgdetektorer• Hvor der er risiko for udsættelse for vibrationer eller stød• Nær højspændingsledninger eller dynamiske strømforsyninger• Steder udsat for luftstrøm fra opvarmningsinstallationer ♦ Foretag opsætning, idet der anvendes teknikker, der passer til strukturen og materialerne på opsætningsstedet. ♦ Anvend M6 skruer, der fås i handlen og som er egnede til det materiale, som væggens overflade består af (træ, stålramme, beton, osv.), når ophænget skal sættes op på væggen. ♦ Opsæt, så der ikke er nogen kontakt mellem fastgørelsesskruer eller netledning og noget metal skjult i væggen. ♦ Netledningsstikket skal sættes i en stikkontakt, der er nem at komme til. ♦ Sørg for god luftventilation, således at udstyrets omgivelsestemperatur ikke overstiger 40ºC. Negligeres dette kan det medføre varmeophobning i plasma-TV’et, hvilket vil føre til fejlfunktion. TY-WK42PV2W03.6.33:45PMページ33Dansk

Confirmación de la resistencia del lugar de instalación propuesto Kontroller styrken på det påtænkte ophængningsstedVægten på vægophænget er cirka 6 kg. Plasma-TV’er, der monteres på vægophænget, vejer cirka29,5 til 35 kg.Kontrollér væggens styrke på de 6 fastgørelsessteder ved at referere til måltegningen afvægophænget (vist herunder), og udfør tilstrækkelig forstærkning af bæreevnen, hvis denne ellerser utilstrækkelig.

Opsæt vægophænget på væggen

• Opsæt således at pilemærkerne på vægophænget peger opad.• Hvis væggen består af materiale som beton og bolte eller møtrikker først skal indlejres, bestemmeshulernes positioner ved at rette ind efter selve vægophænget, eller hulernes positioner udregnes baseret påmåltegningen, hvorefter der indlejres "M6" bolte eller møtrikker. Når derndlejres bolte, skal boltene anbringes så de stikker 10 til 15 mm ud fravæggen. Opsætningsprocedure (1) Fastgør skruen i midterste tophul først.(2) Anvend et vaterpas og korriger enhver hældning på ophænget, ogfastgør derefter skruer på de resterende 5 steder.• Der er 22 huller i vægophænget. Hvis vægmaterialet er træ, og tilstrækkelig bæreevne ikke kan sikres vedat fastgøre de 6 steder vist til højre, anvendes der så mange ekstrahuller som påkrævet. Udvis dogforsigtighed, da nogle vægmaterialer kan revne, hvis skruer anbringes for tæt på hinanden. De følgende dimensioner er vigtige. Opsæt ikke på steder, hvor disse dimensioner ikke kan sikres.• Anvend M6 skruer, der fås i handlen og som er egnede til materialet som væggens overflade består af(træ, stålramme, beton, osv.), når ophænget skal sættes op på væggen. Udvendig profil på display

VægophængsenhedVægfastgøringshuller (på 6 steder) Dimensioner på frit rum omkringvægophænge

Sørg for frit rum omkring plasmaskærmen med mindst 100 mm frit rum ovenover og til højre, ogmindst 300 mm til venstre, og mindst 60 mm til bunden og mindst 42 mm til bagsiden.Bemærk: Enhed: mmBemærk:

Sæt isoleringsafstandsholderne på plasma-TV’et Anbring plasma-TV’et med forsiden nedad på et tæppe eller andet blødt klæde, der er rent og fri for snavs, og følg derefter nedenstående procedure.

Isæt og fastgør plasma-TV’et til vægophænge Hætter Kærvskrue trækker (1) Anvend en kærvskruetrækker til at fjerne hætterne (x4) fra plasma-TV’et. (2) På de steder, hvor hætterne er blevet fjernet, sættes de undersænkede skruer med indvendig sekskant i sammen med tandfjederskiver og isoleringsafstandsholdere (x4 hver) som angivet i diagrammet til venstre. Fastgør med den medfølgende sekskantnøgle. Undersænket skrue med indvendig sekskant TandfjederskiveIsoleringsafstandsholderSekskantnøgle Øvre indhak Nedre hul (1) (3) (2) Væg Væg Plasmaskærm Vægophæng Hul til skrue til fastgørelse af plasma-TV’et Skrue til fastgøre- lse af plasma-TV’et Isoleringsaf- standsholder Isoleringsaf- standsholdere

• Fastgør altid skruerne til fastgørelse af enheden for at sikre, at plasma-TV’et ikke ved et uheld kan gå løs fra vægophænget. Bemærk:

Nedtagning af plasma-TV’et Nedtagningsprocedure (1) Fjern skruerne til fastgørelse af enheden (1 på venstre og højre side), der er fastgjort til siderne på vægophænget. (2) Mens bunden af plasma-TV’et løftes, trækkes det ud mod dig selv. (3) Når de nedre isoleringsafstandsholdere er frigjorte, bliver du ved med at løfte opad.

Fastgør altid den røde skrue til åbning/låsning af fastgørelse for at sikre, at plasma-TV’et ikke ved et uheld kan komme løs. Bemærk: Væg Hul til rød skrue til åbning/låsning af fastgørelse Rød skrue til åbning/låsning af fastgørelse Vægophæng (3) (2) Væg Væg Vægoph æng (1) Skrue til fastgørelse af plasma- TV’et Isoleringsaf- standsholdere

Fastgør vægophæng Procedure (1) Efter frigørelse af ledninger fjernes den røde skrue til åbning/låsning af fastgørelse (på venstre side), derefter løftes TV-enheden engang ud mod dig selv, hvorefter den langsomt sænkes ned. Låsen udløses herved. (2) Fastgør forsvarligt den røde skrue til åbning/låsning af fastgørelse (1 på venstre og højre side) på siderne af vægophænget. Opsætningsprocedure (1) Anbring isoleringsafstandsholderne på toppen af plasma-TV’et i indhakket i toppen af vægophænget, og skyd ned. (2) Løft plasma-TV’et en smule, før de nedre isoleringsafstandsholderne ind i hullerne i bunden af vægophænget, og skyd enheden ned. (3) Fastgør forsvarligt med de medfølgende skruer til fastgørelse af enheden (1 hver til venstre og højre). TY-WK42PV2W03.6.33:45PMページ3536 TY-WK42PV2W03.6.33:45PMページ3637 TY-WK42PV2W03.6.33:45PMページ3738 TY-WK42PV2W03.6.33:45PMページ3839 TY-WK42PV2W03.6.33:45PMページ39Printed in Japan
