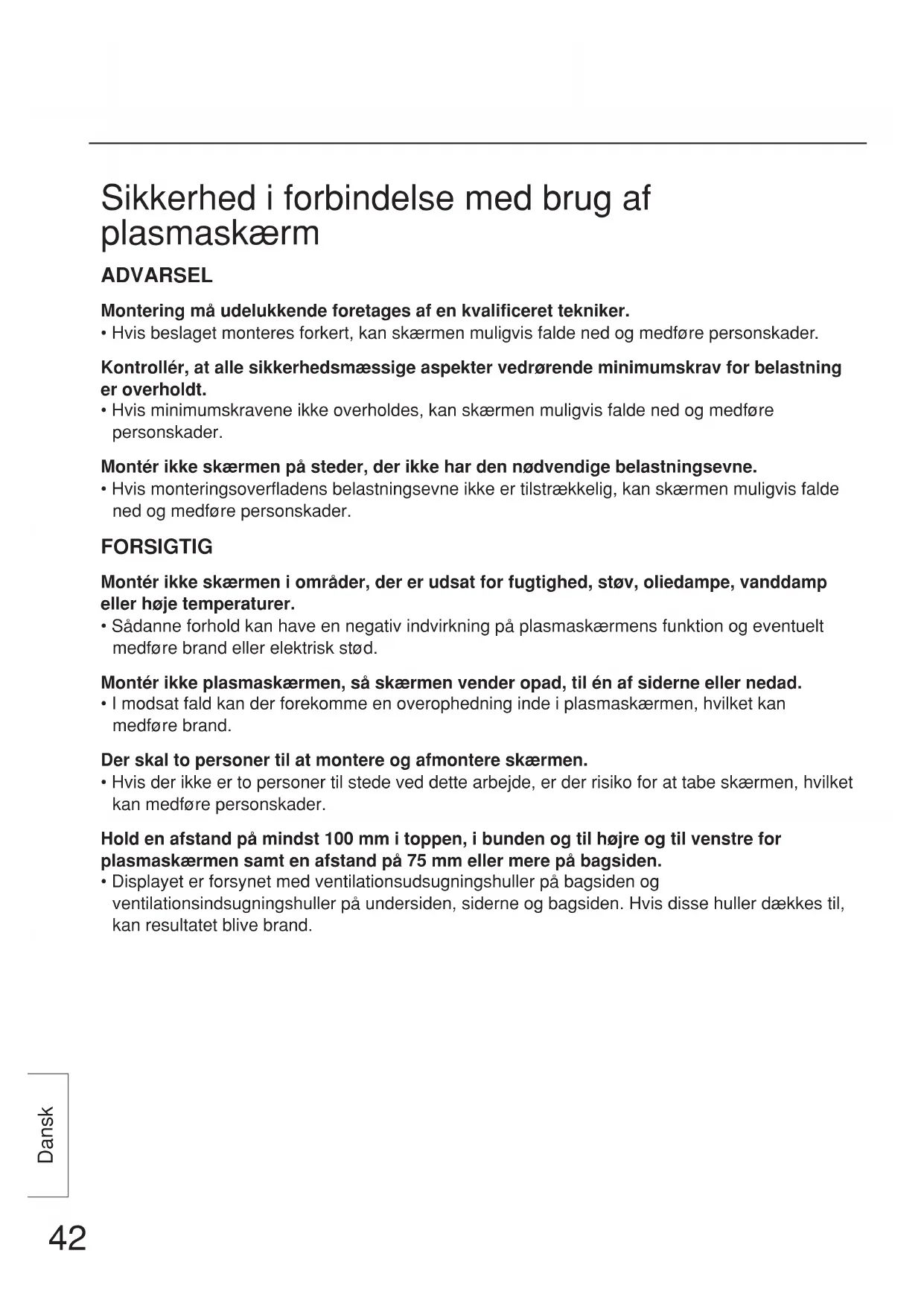

• Hvis beslaget monteres forkert, kan skærmen muligvis falde ned og medføre personskader. Kontrollér, at alle sikkerhedsmæssige aspekter vedrørende minimumskrav for belastning er overholdt.

• Hvis minimumskravene ikke overholdes, kan skærmen muligvis falde ned og medføre personskader. Montér ikke skærmen på steder, der ikke har den nødvendige belastningsevne.

• Hvis monteringsoverfladens belastningsevne ikke er tilstrækkelig, kan skærmen muligvis falde ned og medføre personskader. FORSIGTIG Montér ikke skærmen i områder, der er udsat for fugtighed, støv, oliedampe, vanddamp eller høje temperaturer.

• Sådanne forhold kan have en negativ indvirkning på plasmaskærmens funktion og eventuelt medføre brand eller elektrisk stød. Montér ikke plasmaskærmen, så skærmen vender opad, til én af siderne eller nedad.

• I modsat fald kan der forekomme en overophedning inde i plasmaskærmen, hvilket kan medføre brand. Der skal to personer til at montere og afmontere skærmen.

• Hvis der ikke er to personer til stede ved dette arbejde, er der risiko for at tabe skærmen, hvilket kan medføre personskader. Hold en afstand på mindst 100 mm i toppen, i bunden og til højre og til venstre for plasmaskærmen samt en afstand på 75 mm eller mere på bagsiden.

• Displayet er forsynet med ventilationsudsugningshuller på bagsiden og ventilationsindsugningshuller på undersiden, siderne og bagsiden. Hvis disse huller dækkes til, kan resultatet blive brand.43 Dansk Komponenter Vigtige henvisninger i forbindelse med montering

Vægbeslaget er beregnet til montering af plasmaskærmen på en lodret væg af hensyn til optimale visningsmuligheder. Brug det ikke til andre former for montering end lodret vægmontering.

For at sikre en korrekt og problemfri funktion af plasmaskærmen bør skærmen ikke monteres nogen af følgende steder:

• Steder, der er tæt på sprinkleranlæg eller sensorer

• Steder, hvor der er risiko for vibrationer og stød

• Steder, som er tæt på højspændingsledninger eller elektromotorer

• Steder, hvor der er direkte kontakt med luft fra varmeanlæg

Den valgte monteringsmetode skal passe til monteringsstedets struktur og materialer.

Brug gængse M6-skruer, som passer til vægmaterialet (træ, jern, beton), til monteringen på væggen.

Anbring ikke holdeskruerne og netledningen i nærheden af metalliske dele eller strukturer i væggen.

Sæt netkablet til plasmaskærmen i en stikkontakt, der sidder tæt på og let tilgængeligt i forhold til denne.

Sørg for god ventilation, så temperaturen omkring skærmen ikke kommer over 40°C. Hvis luften inde i plasmaskærmen er for stillestående, kan der ske en overophedning, hvilket kan medføre brand. Vægbeslag ........................1 Unbraconøgle (tilbehør)

Fladhovedet skruer med indvendig, sekskantet kærv (M8-30)

Dansk Monteringsprocedure Vægbeslaget vejer ca. 8,3 kg, plasmaskærmen vejer ca. 81,5 kg. (85,9 kg med monterede højttalere). Brug diagrammet nedenfor over vægbeslagets monteringsdimensioner, og kontrollér væggens belastningsevne på de seks steder, hvor beslaget skal fastgøres til væggen. Forstærk et eller flere af disse steder, hvis belastningsevnen ikke er god nok.

1. Kontrollér monteringsstedets belastningsevne.

• Montér vægbeslaget, så pilen på beslaget peger opad.

• Hvis det er nødvendigt at indsætte bolte eller dyvler før den egentlige montering, fordi væggen er lavet af beton, anbefales det at bruge beslaget til at markere, hvor monteringshullerne skal være. Det er dog også muligt at bruge oplysningerne i diagrammet til at beregne, hvor hullerne skal være. Indsæt derefter M6-skruerne eller dyvlerne i hullerne. Sørg for, at skruerne stikker ca. 10 til 15 mm ud af væggen, når du sætter dem i.

2. Montér vægbeslaget på væggen.

Monteringsprocedure 1. Skru først en skruer i det øverstemidterste hul.2. Brug et vaterpas, så vægbeslagetkommer til at hænge lige. Skru derefterskruerne i de andre fem huller.3. Spænd midlertidigt monteringsskruerfast. Hvis monteringsskruer er skruetmere end 5 mm i, vil det ikke væremuligt at installere plasmaskærmen iden korrekte position. • Vægbeslaget er forsynet med 14monteringshuller. Hvis vægmaterialets belastningsevneikke er tilstrækkelig til at garantere ensikker montering ved hjælp af 6monteringshuller, er det muligt at brugenogle af reservehullerne. Afhængigt af væggenskonstruktionsmateriale på det sted, hvorbeslaget skal monteres, kan der opstårevner, hvis skruerne placeres for tæt påhinanden. Forsigtig• Brug gængse M6-skruer, som passer tilvægmaterialet, til montering af beslagetpå væggen. Forsigtig• Mærkerne angiver plasmaskærmensmidterlinie. Bemærk

• Pas på ikke at løfte skærmen for højt op, i modsat fald bliver skærmen løftet af beslaget igen. Bemærk

3. Gør plasmaskærmen klar.

4. Montér skærmen på vægbeslaget.

Monteringsprocedure Skub de øverste afstandstyller påplasmaskærmen ind i hakkerne øverstpå vægbeslaget, indtil de går iindgreb. Sænk derefterplasmaskærmen på plads.Vip skærmen en lille smule, og skubsamtidig de nederste afstandstyller påplasmaskærmen ind i de nederstevandrette monteringshuller ivægbeslaget. Sænk derefterskærmen.

• Anbring plasmaskærmen med skærmen nedad på en stykke stof, der er helt rent og frit for fremmedlegemer, og udfør derefter ovenstående procedure. Note Forsigtig Fladhovedet skruer med indvendig, sekskantet kærvSikringsskiveAfstandstylleUnbraconøgle 1. Anvend tilbehørsvæktøjet (unbrakonøgle) tilat installere de fire ekstra panhovedboltemed indvendig sekskant, tandfjederskiver ogisoleringsafstandsholdere i hullerne somvist på illustrationen.2. Monter dækslerne.• Monter de to dæksler over hullerne påundersiden af plasmaskærmen. Sæt afstandstyllerne på skærmen. Hakker (Til lodret installation)Hakker (Til vandret installation)Nederste (Til lodretinstallation)Nederste(Til vandretinstallation)AfstandstyllerDæksel46 Dansk Monteringsprocedure
• Spænd monteringsskruerne i venstre oghøjre side fast.
• Husk at spænde de venstre og højre monteringsskruer, så skærmen ikke kan løsne sig fra vægbeslaget. Attenzione Afmontering af plasmaskærmen 1. Fjern de to monteringsskruer, som er skruetind i vægbeslaget. 2. Tag fat i skærmen under bunden, og løftden en smule opad.Træk den samtidig ud mod dig selv for atfrigøre de nederste afstandstyller.Løft derefter skærmen opad.

5. Fastgør vægbeslaget.

VægbeslagHuller til monteringsskruer (venstre og høfjre side) Monteringsskruer (venstre og høfjreside)Afstandstylle47Printed in Japan M0904A0
