MODE D'EMPLOI TYWK42PV2W PANASONIC

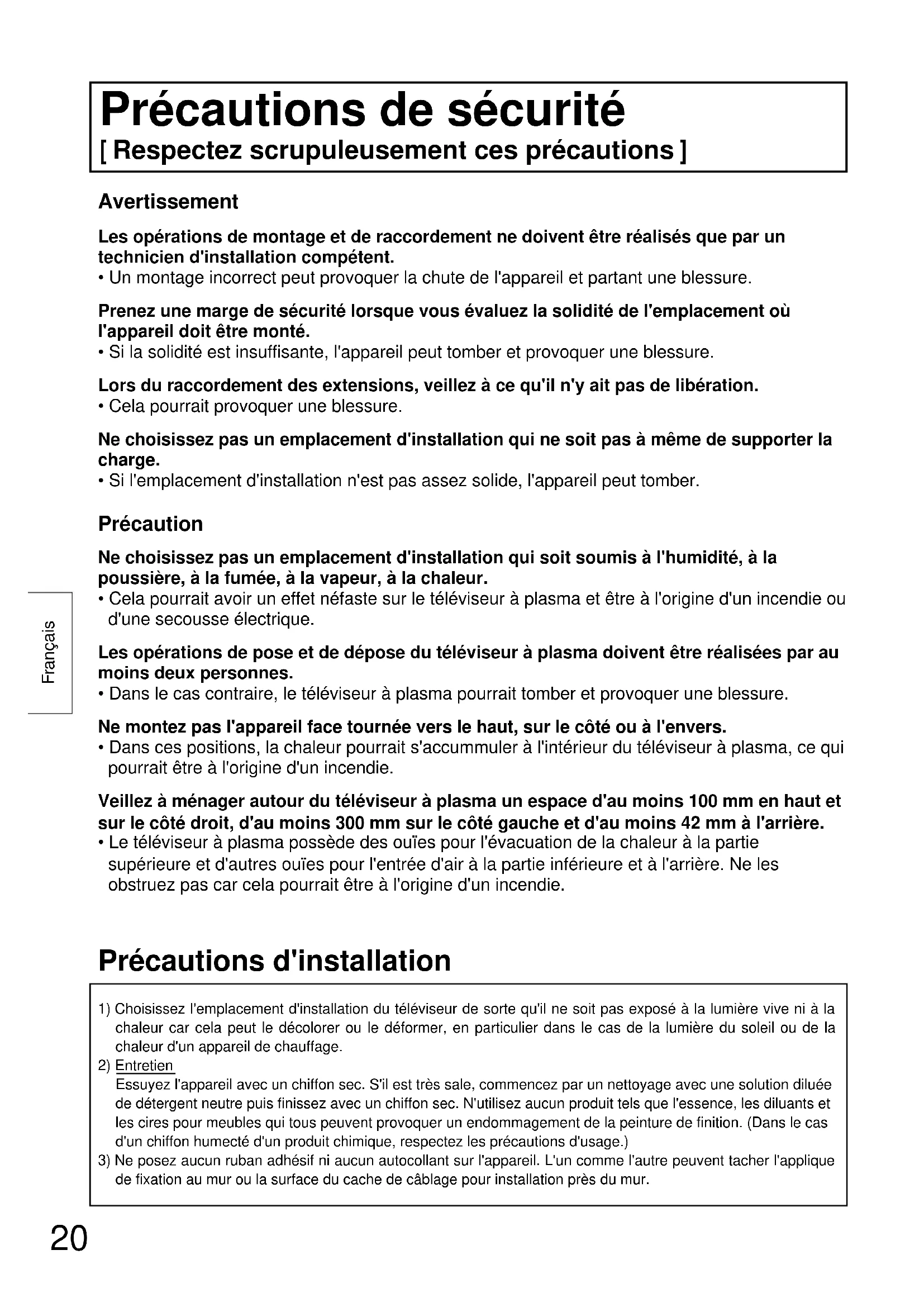

Avertissement Les opérations de montage et de raccordement ne doivent être réalisés que par untechnicien d'installation compétent.• Un montage incorrect peut provoquer la chute de l'appareil et partant une blessure.Prenez une marge de sécurité lorsque vous évaluez la solidité de l'emplacement oùl'appareil doit être monté.• Si la solidité est insuffisante, l'appareil peut tomber et provoquer une blessure.Lors du raccordement des extensions, veillez à ce qu'il n'y ait pas de libération.• Cela pourrait provoquer une blessure.Ne choisissez pas un emplacement d'installation qui ne soit pas à même de supporter lacharge.• Si l'emplacement d'installation n'est pas assez solide, l'appareil peut tomber. Précaution Ne choisissez pas un emplacement d'installation qui soit soumis à l'humidité, à lapoussière, à la fumée, à la vapeur, à la chaleur.• Cela pourrait avoir un effet néfaste sur le téléviseur à plasma et être à l'origine d'un incendie oud'une secousse électrique.Les opérations de pose et de dépose du téléviseur à plasma doivent être réalisées par aumoins deux personnes.• Dans le cas contraire, le téléviseur à plasma pourrait tomber et provoquer une blessure.Ne montez pas l'appareil face tournée vers le haut, sur le côté ou à l'envers.• Dans ces positions, la chaleur pourrait s'accummuler à l'intérieur du téléviseur à plasma, ce quipourrait être à l'origine d'un incendie.Veillez à ménager autour du téléviseur à plasma un espace d'au moins 100 mm en haut etsur le côté droit, d'au moins 300 mm sur le côté gauche et d'au moins 42 mm à l'arrière.• Le téléviseur à plasma possède des ouïes pour l'évacuation de la chaleur à la partiesupérieure et d'autres ouïes pour l'entrée d'air à la partie inférieure et à l'arrière. Ne lesobstruez pas car cela pourrait être à l'origine d'un incendie.

1) Choisissez l'emplacement d'installation du téléviseur de sorte qu'il ne soit pas exposé à la lumière vive ni à la

chaleur car cela peut le décolorer ou le déformer, en particulier dans le cas de la lumière du soleil ou de lachaleur d'un appareil de chauffage.2) Entretien Essuyez l'appareil avec un chiffon sec. S'il est très sale, commencez par un nettoyage avec une solution diluée de détergent neutre puis finissez avec un chiffon sec. N'utilisez aucun produit tels que l'essence, les diluants et les cires pour meubles qui tous peuvent provoquer un endommagement de la peinture de finition. (Dans le casd'un chiffon humecté d'un produit chimique, respectez les précautions d'usage.)

3) Ne posez aucun ruban adhésif ni aucun autocollant sur l'appareil. L'un comme l'autre peuvent tacher l'applique

de fixation au mur ou la surface du cache de câblage pour installation près du mur. Précautions d'installation Précautions de sécurité

Respectez scrupuleusement ces précautions

TY-WK42PV2W03.6.33:45PMページ2021 Français Pièces Applique de fixation au mur . . . x1Entretoises isolantes . . . x4Rondelles éventail . . . x4Clé six pans (outil fourni). . . x1Vis de fixation (M5-35) . . . x2Vis six pans creux (M8-55) . . . x4 TY-WK42PV2W Applique de fixation au mur (type pour montage vertical) Précautions relatives à l'applique de fixation au mur ♦ L'applique de fixation au mur a été conçue pour maintenir un téléviseur à plasma contre un mur vertical. Ne montez pas cette applique sur une surface autre qu'un mur vertical. ♦ L'applique possède sur le côté gauche un dispositif qui ménage un espace de 300 mm minimum avec la paroi murale. ♦ Pour que le téléviseur à plasma fonctionne convenablement et éviter les anomalies, ne choisissez pas un emplacement tel que ceux énumérés ci-dessous.• Emplacement près de sprinklers ou de détecteurs de fumée ou d'incendie• Emplacement exposé aux vibrations et aux chocs• Emplacement proche d'un câble haute tension ou d'une alimentation dynamique• Emplacement exposé au souffle d'air d'un appareil de chauffage ♦ Monter l'appareil en utilisant une technique qui convient compte tenu de la structure et des matériaux de l'emplacement. ♦ Pour fixer l'applique, utilisez des vis M6, disponibles dans le commerce, qui soient compatibles avec la nature des matériaux constituant le mur (bois, structure métallique, béton, etc.). ♦ Veillez à ce qu'il n'y ait aucun contact entre les vis de fixation et le cordon d'alimentation et les pièces métalliques qui peuvent se trouver à l'intérieur du mur.♦ Pour alimenter le téléviseur, choisissez une prise secteur qui soit aisément accessible. ♦ Veillez à ce que l'air puisse circuler librement de manière que la température de l'appareil en fonctionnement ne dépasse pas 40ºC. Dans le cas contraire, l'augmentation de température pourraitprovoquer une anomalie de fonctionnement. TY-WK42PV2W03.6.33:45PMページ21Français

Assurez-vous de la solidité de l'emplacement de montage

Le poids de l'applique de fixation au mur est de 6 kg environ. Le téléviseur à plasma, après montagesur l'applique, pèse entre 29,5 et 35 kg environ.Contrôlez la solidité du mur aux 6 points de fixation tels qu'ils sont définis sur le schémadimensionnel de l'applique de fixation au mur (ci-dessous); renforcez ces points si la solidité estinsuffisante.

2. Montez l'applique de fixation au mur

• Présentez l'applique de telle sorte que les flèches qu'elle porte pointent vers le haut.• Si le mur est constitué d'un matériau tel que le béton et que des goujons doivent y être posés pour que lapose de l'applique soit possible, déterminez la position des perçages en présentant l'applique contre lemur ou en traçant leur centre à partir du schéma dimensionnel, puisprocédez à la pose des goujons "M6". Après la pose, les goujonsdoivent faire saillie de 10 à 15 mm. Mode de pose (1) Vissez tout d'abord la vis qui occupe le perçage central supérieur.(2) Au moyen d'un niveau à bulle, corrigez éventuellement l'horizontalitéde l'applique puis posez et vissez les vis des 5 autres perçages.• L'applique de fixation au mur porte 22 perçages. Si le mur est en bois et si les 6 points de fixation figurant àdroite ne sont pas suffisant pour apporter la solidité requise, vous pouvez placez autant de vis quenécessaire dans les autres perçages. Toutefois, veillez à ce que le bois ne se fende pas, ce qui peut arriversi les vis sont trop proches les unes des autres.Les dimensions suivantes sont importantes. Ne choisissez pas un emplacement qui ne permette pasd'obtenir ces dimensions.• Pour fixer l'applique, utilisez des vis M6, disponibles dans le commerce, qui soient compatibles avec lanature des matériaux constituant le mur (bois, structure métallique, béton, etc.)

Applique de fixation au mur Dimensions libres de tout obstaclerequises autour de l'applique de fixationau mur* Veillez à ménager autour du téléviseur à plasma un espace d'au moins 100 mm en haut et sur lecôté droit, d'au moins 300 mm sur le côté gauche et d'au moins 42 mm à l'arrière.Remarque:Unité: mmRemarque:

3. Préparez le téléviseur à plasma

Posez les entretoises isolantes sur le téléviseur à plasma. Placez la face du téléviseur à plasma sur une couverture ou un linge propre puis effectuez les opérations qui suivent.

Montez et fixez le téléviseur à plasma sur l'applique de fixation au mur. Caches Tournevis plat (1) Au moyen d'un tournevis plat, retirez les caches (x4) posés sur le téléviseur à plasma. (2) Aux emplacements où vous avez retiré les caches, introduisez les vis six pans creux, les rondelles éventail et les entretoises isolantes (x4), comme le montre l'illustration de gauche. Serrez ces vis à l'aide de la clé six pans fournie. Vis six pans creuxRondelle éventailEntretoise isolanteClé six pans (1) (3) (2) Mur Mur Entretoise isolante Applique de fixation au mur Téléviseur à plasma Encoche supérieure Perçage pour vis de fixation du tél- éviseur à plasma Perçage inférieur Entretoise isolante Vis de fixation du téléviseur à plasma

N'omettez pas de poser les vis de fixation afin que le téléviseur à plasma ne puisse pas être accidentellement séparé de l'applique de fixation au mur. Remarque:

6. Dépose du téléviseur à plasma

Mode de dépose (1) Retirez les vis du dispositif (une à gauche et une à droite) qui sont posées de chaque côté de l'applique de fixation au mur. (2) Tout en soulevant le téléviseur à plasma à sa partie inférieure, tirez-le à vous. (3) Lorsque les entretoises isolantes sont libérées, soulevez un peu plus le téléviseur.

N'omettez pas de poser les vis rouges du dispositif d'ouverture et de fermeture afin que le téléviseur à plasma ne puisse pas être accidentellement séparé. Remarque: Mur Perçage pour vis rouge du dispositif d'ouverture et de fermeture Vis rouge du dis- positif d'ouverture et de fermeture Applique de fixation au mur Entretoise isolante Mur Mur (3) (2) Applique de fixation au mur (1) Screw for plasma TV unit fastening (1) Vis de fixation du téléviseur à plasma

Assurez le maintien de l'applique de fixation au mur Mode (1) Le câblage étant réalisé, retirez la vis rouge du dispositif d'ouverture et de fermeture (sur le côté gauche), tirez le téléviseur à vous puis abaissez-le lentement. Le verrouillage se libère. (2) Vissez soigneusement les vis rouges du dispositif d'ouverture et de fermeture (une à gauche et une à droite) sur les côtés de l'applique de fixation au mur. Mode de pose (1) Engagez les entretoises isolantes, à la partie supérieure du téléviseur à plasma, dans les encoches à la partie supérieure de l'applique de fixation au mur puis abaissez le téléviseur. (2) Soulevez légèrement le téléviseur à plasma, introduisez les entretoises isolantes dans les perçages à la partie inférieure de l'applique de fixation au mur puis abaissez le téléviseur. (3) Assurez soigneusement la fixation en utilisant les vis fournies (une à droite et une à gauche). TY-WK42PV2W03.6.33:45PMページ23Español
