OVC 203 - Staubsauger OK - Kostenlose Bedienungsanleitung

Produkttyp	Mehrzweck-Staubsauger
Marke	OK
Modell	OVC 203
Leistungsaufnahme	900 W
Stromversorgung	220-240 V ~ 50/60 Hz
Staubbeutel	Papierbeutel
Hauptfunktionen	Kombi-Bodenbürste, Fugendüse, Saugkraftregelung, Füllstandsanzeige, automatische Kabelaufwicklung, Tragegriff
Pflege und Reinigung	Außenseite mit einem feuchten Tuch reinigen; Filter und Beutel je nach Gebrauch ersetzen
Filter	Motorfilter und Luftauslassfilter; etwa 15 Mal waschbar
Sicherheit	Fehlerstromschutzschalter 30 mA empfohlen; keine Flüssigkeiten aufsaugen; vor der Reinigung Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Filter und Beutel im Fachhandel erhältlich; Reparatur nur durch Kundendienst
Allgemeine Informationen	Nur für den Hausgebrauch; nicht ohne Staubbeutel verwenden

Häufig gestellte Fragen - OVC 203 OK

Wie schließe ich den Staubsauger an und benutze ihn?

Ziehen Sie das Kabel ausreichend heraus (nicht über die rote Markierung hinaus), schließen Sie es an eine geeignete Steckdose an und drücken Sie die Ein/Aus-Taste (18). Zum Ausschalten drücken Sie erneut.

Wie wechsle ich den Staubbeutel?

Öffnen Sie den Deckel, ziehen Sie den Beutel aus der Halterung. Setzen Sie einen neuen Beutel ein, indem Sie die Schublade in Pfeilrichtung (Markierung DOWN) drücken. Stellen Sie sicher, dass der Deckel richtig schließt.

Wie reinige ich die Filter?

Die Motor- und Luftauslassfilter können gewaschen werden. Entfernen Sie sie, reinigen Sie sie vorsichtig und trocknen Sie sie vollständig, bevor Sie sie wieder einsetzen. Ersetzen Sie sie nach etwa 15 Wäschen.

Was tun, wenn die Saugkraft nachlässt?

Überprüfen Sie, ob der Staubbeutel voll ist, ob die Filter verschmutzt sind und ob es eine Verstopfung im Rohr oder Schlauch gibt. Reinigen oder ersetzen Sie gegebenenfalls die Teile.

Kann ich Flüssigkeiten aufsaugen?

Nein, saugen Sie niemals Flüssigkeiten auf. Dies kann das Gerät beschädigen und birgt die Gefahr eines Stromschlags. Verwenden Sie den Staubsauger nur für trockenen Abfall.

Wie wickle ich das Kabel auf?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Drücken Sie sanft die Kabelaufwickel-Taste (19), um das Kabel aufzuwickeln. Achten Sie darauf, nicht zu fest zu drücken, um ein schnelles Aufwickeln zu vermeiden.

Welches Zubehör wird mitgeliefert?

Der Staubsauger wird mit einem Schlauch, zwei Verlängerungsrohren, einer Kombi-Bodenbürste und einer Fugendüse mit Bürstenkopf geliefert.

Wie stelle ich die Bürste für verschiedene Böden ein?

Verwenden Sie den Wahlschalter an der Kombi-Bodenbürste: Position Teppich für Teppichböden (Bürste eingefahren), Position Bürste für harte Böden wie Fliesen oder Parkett (Bürste ausgefahren).

Wo kann ich Ersatzfilter kaufen?

Ersatzfilter und Staubbeutel sind in Fachgeschäften oder beim Hersteller erhältlich. Weitere Informationen finden Sie auf der Website www.ok-online.com.

Was tun bei Verstopfung des Rohrs?

Ziehen Sie den Netzstecker, trennen Sie Rohr und Schlauch und untersuchen Sie sie bei Licht, um den Fremdkörper zu lokalisieren. Entfernen Sie ihn mit einem langen, nicht scharfen Gegenstand und setzen Sie alles wieder zusammen.

BEDIENUNGSANLEITUNG OVC 203 OK

DE GEBRAUCHSANWEISUNG MANUALE ITENTE

BEDIENUNGSCANLEITUNG

BODEN-STAUBSAUGER

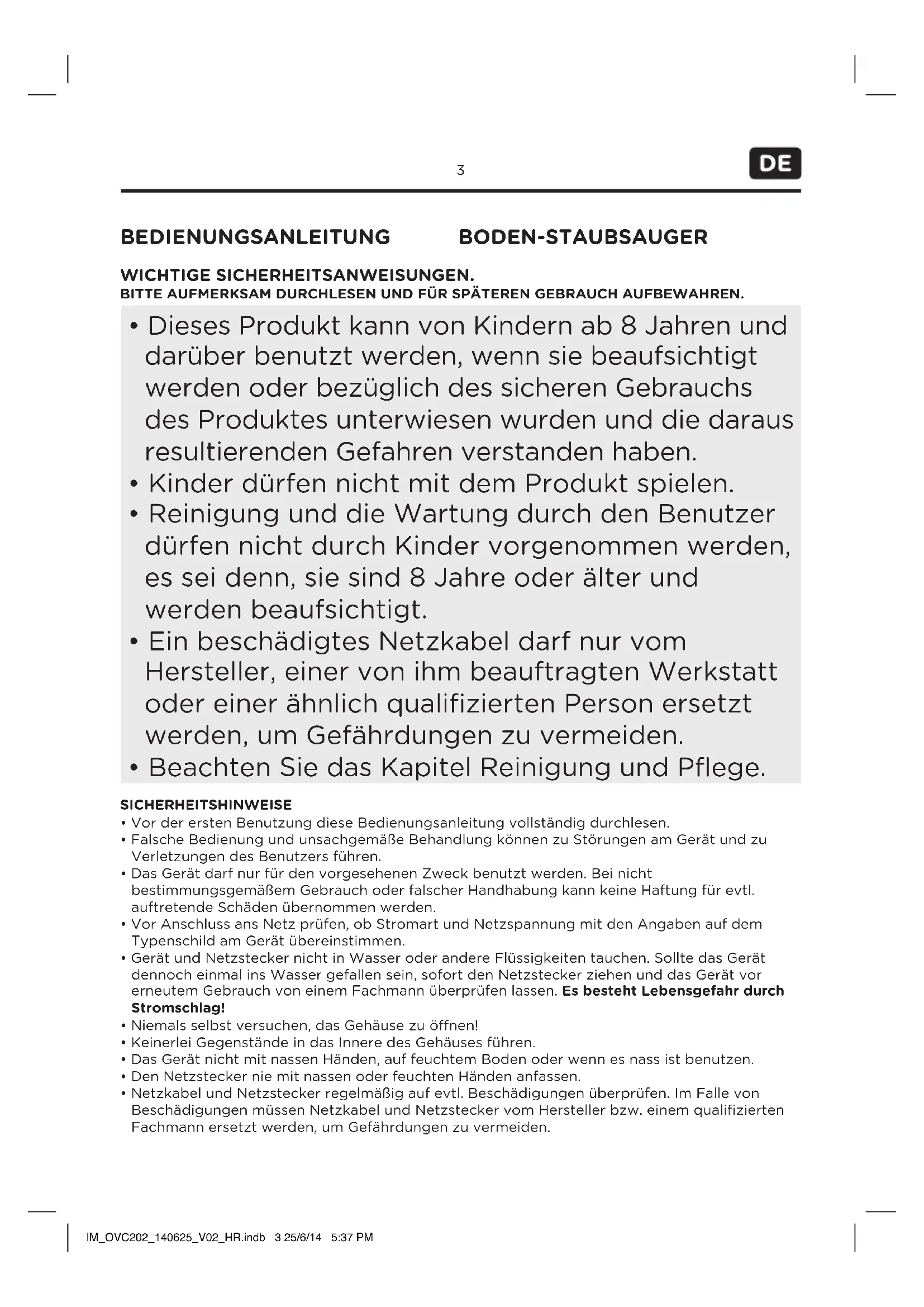

WICHTIGESICHERHEITSANWEISUNGEN.

BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

• Dieses Produkt kann von Kindern ab 8 Jahren und darüber benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.
• Kinder)durfen nicht mit dem Produkt spielen.
• Reinigung und die Wartung durch den Benutzer)dürfen nicht durch Kinder vorgenommen werden, es sei dess, sie sind 8 Jahre oder alter und werden beaufsichtigt.
• Ein beschädigtes Netzkabelarf nur vom Hersteller,einer von ihm beauftragten Werkstatt oder einer ahnlich qualifizierten Person ersetzt werden,umGefahrtdungen zu vermeiden.
• Beachten Sie das Kapitel Reinigung und Pflege.

SICHERHEITSHINWEISE

• Vor der ersten Benutzung these Bedienungsanleitung vollständig durchlesen.
• Falsche Bedienung und unsachgemäße Behandlung konnen zu Störungen am Gerät und zuz Verletzungen des Benutzers führen.
• Das Gerätarf nur für den vorgesehenen Zweck benutzt werden. Bei nicht bestimmungsgemäßem Gebrauch oder falscher Handhabung kann keine Haftung für evtl. auftretende Schäden übernommen werden.
• Vor Anschluss ans Netz prüfen, ob Stromart und Netzspannung mit den Angaben auf dem Typenschild am Gerät übereinstimmen.
• Gerät und Netzstecker nicht in Wasser oder andere Flüssigkeiten tauchen. Sollte das Gerät Dennoch einmal ins Wasser gefallen sein, sofort den Netzsteckerziehen und das Gerät vor erneutem Gebrauch von einem Fachmann überprüfen lässt. Es besteht Lebensgefahr durch Stromschlag!
• Niemals selbst versuchen, das Gehäuse zu öffnen!
• Keinerlei Gegenstände in das Innere des Gehäuses führen.
• Das Gerät nicht mit nassen Handen, auf feuchtem Boden oder wenn es nass ist benutzen.
• Den Netzstecker nie mit nassen oder feuchten Händen anfassen.
• Netzkabel und Netzstecker regelmäß auf evtl. Beschädigungen überprüfen. Im Falle von Beschädigungen müssen Netzkabel und Netzstecker vom Hersteller bzw. einem qualifizierten Fachmann ersetzt werden, um Gefährdungen zu vermeiden.

DE

• Das Gerät nicht in Betriebnehmen, wenn Netzkabel oder Netzstecker Schäden aufweisen oder falls das Gerät auf den Boden gefallen sein sollte oder anderweitig beschädigt wurde. In solchen Fällen das Gerät zur Überprüfung und evtl. Reparatur in die Fachwerkstatt bringen.
• Nie versuchen, das Gerät selbst zu reparieren. Es besteht Gefahr durch Stromschlag!
• Das Netzkabel nicht über scharfe Kanten hangen halten und vonHEYen Gegenständen und offenen Flammern fernhalten. Nur am Stecker aus der Steckdoseziehen.
• Einen zusätzlichen Schutz bietet der Einbau einer Fehlerstromschutzeinrichtung mit einem Nennauslösestrom von nicht mehr als 30mA in der Hausinstallation. Lassen Sie sich von ihrer Elektroinstallatur beraten.
• Wird ein Verlängerungskabel benutzt, muss these für die entsprechende Leistung geeignet sein, ansonsten kann es zu Überhitzung von Kabel und / oder Stecker kommt.
• Dieses Gerät ist weder für den gewerblichen Gebrauch noch für den Gebrauch im Freien geeignet.
• Das Gerät auf eine stabile, ebene und wärmebestandige Fläche und nicht in die Höhe von offenen Flammen (z.B. Gasöfen), sowie außer Reichweite von Kindern stellen.
• Wahlend des Gebrauchs das Gerät nie unbeaufsichtigt setzen.
• Kinder können die Gefahren, die im unsachgemäßem Umgang mit Elektrogeräten liegen, nicht erkennen. Deshalb elektrische Haushaltsgeräte nie von Kindern ohne Aufsicht benutzen halten.
• Kinder oder Personen, denen es an Wissen oder Erfahrung im Umgang mit dem Gerät mangelt, oder die in ihren körperlichen, sensorischen oder geistigen Fähigkeiten eingeschränkt sind, dürfen das Gerät nicht ohne Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person benutzen. Kinder mussen beaufsichtigt werden, damit sie nicht mit dem Gerät speilen.
• Den Netzstecker aus der Steckdoseziehen, wenn das Gerät nicht in Gebrauch ist und vor jeder Reinigung.
• Vorsicht! Das Gerät stehen unter Strom solange es ans Stromnetz angeschlossen ist.
• Vor Ziehen des Netzsteckers das Gerät ausschalten.
• Das Gerät nie an dessen Netzkabel/TRagen.
• Wenn die Anschlußleitung these Gerätes beschädigt wird, muß sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

BESONDERE SICHERHEITSHINWEISE

• Kein Zubehör benutzen, welches nicht mit diesen Gerät mitgeliefert wurde oder vom Hersteller empfohlen wird!

• Dieses Gerät eignet sich nur für den Gebrauch im Haushalt.

• Das Gerät immer ausschalten, bevör es vom Netz getrennt wird.
• Das Gerät hinreichend abkühlen halten, bevör es verstaut wird.
• Das Gerät während des Betriebs nicht zudecken. Brandgefahr!
• Keine Flüssigkeiten mit dem Gerät aufsaugen. Auch keine rauchenden Zigaretten, freihe Asche, Streichhölzer o. ä. aufsaugen. Brandgefahr!
• Keine leicht enflammbaren oder explosive Stoffe und Gase aufsagen. Das Gerätarf keinesfalls in Räumen mit explosiven Gasen oder Flüssigkeiten verwendet werden.
• Besondere Vorsicht walten setzen beim Saugen auf Treppen.
• Das Gerät während des Betriebes von der Kleidung und vom Körper (Finger, Haare, Gesicht) fernenhalten.
• Keine Menschen oder Tiere absaugen.
• Achtung! Das Gerätarf nicht ohne Staubfangbeutel benutzt werden.

AUFBAU

1. Saugschlauch
2. Saugschlauchverbindung
3. Handgriff-Verbindung
4. Handgriff
5. Schieber für Luftzufuhr
6. Rohranschluss
7. Verlängerungsrohr
8. Kombi-Bodendüse
9. Umschalter Kombi-Bodendüse
10. Fugendüse mit Bürstenkopf
11. Deckgitter fur Abluftfilter
12. Aufnahme für Parkstellung
13. Ausloser für Kabeleinzug
14. Saugschlauchanschlussstück mit Entriegelung
15. Entriegelungstaste für Abdeckung
16. Saugschlauch-Anschluss
17. Füllstandanzeige
18. Ein-/Ausschalter
19. Tragegriff und Taste für Kabeleinzug
20. Laufrad
21. Netzkabel mit Netzstecker

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben.itte lessen Sie diese Anleitung sorgfältig durch und bewahren Sie sie fur späteren Gebrauch auf.

VOR ERSTER INBETRIEBNAHME

• Alle Verpackungsmaterialien entfernen.
• Das Gerät wie in REINIGUNG UND PFLEGE beschrieben reinigen.

DE

Kontrolle von Motorfilter

• ACHTUNG: Während der Montage des Staubsaugers, Kontrollarbeiten oder dem Anbringen und Abnehmer von Zubehör, muss das Gerät vom Stromnetz getrennt sein.
• Es ist wichtig, dass bei Inbetriebnahme der Motorfilter und Abluftfilter korrekt eingesetzt sind.
• Der Motorfilter (A) befindet sich in der Staubbeutelkammer hinter dem Staubbeutel. Die Abdeckung an der Verriegelung (15) lösen und nach offen klappen.
• Den Filter nach oben Herausziehen und kontrollieren, dass der Filter keine Falten oder Beschädigungen aufweist. Den Filter wieder einsetzen. Solle der Filter beschädigt sein, diesen umgehend und vor der ersten Inbetriebnahme durch einen neuen ersetzen.

Kontrolle von Abluftfilter

Das Abluftfilterfach befindet sich an der Rückseite des Gerätes.
Die Verriegelung durch Zusammenandrücken losen und den Filter (C) mit Deckgitter (D) abnehmer.
- Den Abluftfilter vom Deckgitter entfernen und kontrollieren, dass der Filter keine Beschädigungen aufweist. Den Filter wieder in das Deckgitter einsetzen. Sollte der Filter beschädigt sein, so muss er umgehend und vor der ersten Inbetriebnahme ersetzt werden.
- Das Deckgitter wieder in die Aufnahme (B) einsetzen und verriegeln. Das Deckgitter muss hörbar einrasten.

Abb.1

Abb.2

Kontrolle des Staubbeutels

• Das Gerät wird mit einem Staubbeutel gefiefert.
  Die Abdeckung offen und nach oben klappen. Den Staubbeutel entnehmer, indem dieser nach oben aus der Staubbeutelhalterung (E) gezogen wird. Beim Einsetzen des Beutels die Staubbeutelplatte immer in Pfeilrichtung (Markierung DOWN ) in die Staubbeutelhalterung einschieben.

Abb.3

• Kontrollieren Sie den Staubbeutel (F) auf Beschädigungen und ob der Staubbeutelverschluss korrekt aufgesetzt ist, so dass der Beutelverschlossen ist.
• Ist der Staubbeutel nicht richtig oder kein Staubbeutel eingesetzt, so lasst sich die Abdeckung der Staubbeutelkammer nicht schreiben.

Abb. 4

ZUSAMMENBAU

• Am Tragegriff (19) kann das Gerät getragen werden. DieseNZ nach oben schwenken. Zum Verstauen,ihn nach unten schwenken.
• Den Staubsauger auf einer rutschfesten und trockenen Oberfläche zusammenbauen, um Verletzungen zu vermeiden.
• Das Anschlussstück des Saugschlauches (14) in den Saugschlauch-Anschluss (16) des Staubsaugers stecken. Der Saugschlauch muss hörbar einrasten.
• Zum späteren Abnehmer beidseitig die Verriegelungen drücken und das Anschlussstück aus dem Saugschlauch-Anschlussziehen.
• Um das Saugrohr zu benutzen, die beiden Verlängerungsrohe (7) zusammenstecken. Den Rohranschluss nun in das Saugrohrende mit der Kunststoffhülse stecken. Beide leicht verdrehen, um festen Halt zu gewährleisten.
• Auf das untere Ende des Rohres kann die Kombi-Bodendüse (8) aufgelegt werden. Die Kombi-Bodendüse kann auch direkt auf den Rohranschluss (6) am Handgriff (4) aufgelegt werden.

BEDIENUNG

Vor der Inbetriebnahme auch immer die SICHERHEITSHINWEISE beachten.

Kombi-Bodendüse

• Mit dem Umschalter Teppichboden —/ Bürste — die Bodenart einstellen. Wird der Umschalter Teppichboden — betätigt, so wird die Bürstenleiste eingezogen. Diese Stellung eignet sich zum Saugen von Teppich böden.
• Wird der Umschalter in die Stellung Bürste gebracht, so wird die Bürstenleiste ausgefahren.
  These Stellung eignet sich zum Saugen von glatten Böden wie Holzböden, Linoleum, Fliesen.
• Holzböden, Linoleum, Fliesen
• Teppichböden

Fugendüse

• Die Fugendüse (10) ist mit einem Bürstenaufsatz ausgestattet, der sich in Pfeilrichtung nach außen schwenkenlässt.
  Die Fugendüse dient zum Aussaugen von Fugen, Ecken, Ritzen etc.
• Die Fugendüse kann auf das Saugrohr oder direkt auf den Rohranschluss am Handgriff aufgesteckt werden.
• Der Schieber für die Luftzuführ (5) am Handgriff wird zum Verstellen der Saugleistung verwendet. Je mehr der Schieber in Pfeilrichtung geöffnet wird,esto weniger Saugkraft steht zur Verfugung.

Gerä ein-/ausschalten

• Genug Netzkabel (21) aus dem Gerät herausziehen. Vorsicht: Das Netzkabelarf nicht über die gelbe Markierung hersausgezogen werden. Herausziehen bis zur roten Markierung kann das Gerät beschädigen.
• Den Netzstecker mit einer passenden Steckdose verbinden.
• Den Ein-/ Ausschalter (18) betätigten, um den Staubsauger einszuschalten. Um den Staubsaugen später auszuschalten, den Ein-/ Ausschalter nochmals betätigten.

Netzkabel einziehen

• Das Gerät ausschalten und den Netzstecker aus der Steckdoseziehen.
• Vorsichtig die Taste für den Kabeleinzug (19) betätigten. Es ist zu beachten, dass wenn zu stark auf Taste für den Kabeleinzug gedrückt wird, sich das Kabel sehr schnell bewegen kann. Verletzungsgefahr!

Saugvorgang

Die Kombi-Bodendüse auf die Bodenart einstellen.
- Den Staubsauger wie zuvor beschreiben einschalten und die Kombi-Bodendüse auf dem Boden mit waagerechten Bewegungen vor- und zurückbewegen. Die Kombi-Bodendüse damit nicht andrücken.
- Bei der Benutzung der Fugendüse, diese entlang Fugen, Ritzen oder Öffnungen führen.

DE

REINIGUNG UND PFLEGE

• Vor der Reinigung und Pflege immer das Gerät ausschalten und den Netzstecker aus der Steckdoseziehen. Auch immer die SICHERHEITSHINWEISE beachten.
• Wischen Sie den Staubsauger und seine Bestandteile von Zeit zu Zeit mit einem leicht angefeuchteten Tuch gründlich ab.
• Verwenden Sie keine scharfen Reinigungsmittel oder Scheuermittel.
• Achten Sie unbedingt daraufuf, dass stromfuhrende Teile des Staubsaugers keinesfalls nass werden.
• Bewahren Sie das Gerät an einem trockenen, vor Feuchtigkeit und direkter Sonneneinstrahlung geschützten, und von Kindern unzugänglichen Ort auf.

ERSETZEN VON FILTER UND STAUBBEUTEL

Motorfilter und Abluftfilter ersetzen:

Nachdem diese jeweils ca. 15 Mal gewaschen wurden.

• Beziehen Sie Ersatz-Filter und Ersatz-Staubbeutel im Fachhandel.

FEHLERBEHEBUNG

Blockiertes Rohr oder Schlauch

Ein blockiertes Rohr oder Schlauch kann daran erkannt werden, dass die Saugleistung abnimmt, sich die Motorgeräutsche verstärken oder sich die Geräutsche des Luftstromes im Schlauch bzw. Rohr verändern.

Befolgen Sie die unterstehenden Schritte, um Abhilfe zu schaffen.

• Vor dem Durchführung von Unterhaltsarbeiten immer das Gerät ausschalten und den Netzsteckern aus der Steckdoseziehen.
• Das Rohr bzw. den Saugschlauch vom Gerät abnehmen.
• Das Rohr bzw. den Saugschlauch gegen das Licht halten, um den Fremdgegenstand eventuell,) siehen zu konnen.
• Mit einer langen Rute oder anderen Gegenstand (Gegenstand damit keine scharfen Ecken und Kanten aufweisen) den Fremdgegenstand aus dem Rohr bzw. Schlauch entfernen.
• Wurde der Fremdgegenstand entfernt, so kann der Staubsauger wieder in Betrieb genommen werden.

SPECIFICATION

Betriebsspannung : 220 - 240V ~50/60Hz

Leistungsaufnahme : 900 W

Staubbeutel : Papierbeutel

• Dies ist ein Mehrzweckstaubsauger.
• Der Erp-Test wurde anhand EN 60312-1:2013 durchgefuhrt
• Siehe Website unter für detailierte technische Informationen oder bitten Sie den Handler um ein technisches Datenblatt. www.ok-online.com

ENTSORGUNG

Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch/TRagen Sie zum

Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sichitte an ihren Handler oder die ortlichen Behörden.
