OVC 3114 A - Staubsauger OK - Kostenlose Bedienungsanleitung

Produkttyp	Bodenstaubsauger
Marke	OK
Modell	OVC 3114 A
Nennspannung	220-240 V ~ 50/60 Hz
Nennleistung	800 W
Schutzklasse	II
Energieeffizienzklasse	A
Jährlicher Energieverbrauch	24,9 kWh/Jahr
Teppichreinigung (Klasse)	D
Hartbodenreinigung (Klasse)	A
Staubemission (Klasse)	A
Schallleistungspegel	78 dB
Filtertyp	Motorfilter + Luftauslassfilter
Behälterkapazität	Staubbeutel (Mikrofasern inklusive)
Mitgeliefertes Zubehör	Saugschlauch, Teleskoprohr, Bodendüse, Polsterdüse mit Fugendüse, 1 Mikrofaserbeutel
Hauptfunktionen	Saugkraftregelung, automatische Kabelaufwicklung, Füllstandsanzeige, Parksystem
Wartung und Reinigung	Austausch des Staubbeutels, regelmäßige Reinigung des Motor- und Luftauslassfilters
Sicherheit	Feuchtigkeitsschutz (kein Nasssaugen), kein automatischer Stopp erwähnt, nur für Innenräume
Ersatzteile und Reparierbarkeit	Austauschbare Filter, Standard-Staubbeutel; Reparatur durch autorisierte Werkstatt
Allgemeine Informationen	Haushaltsgebrauch, nur Trockensaugen, konform mit ERP-Normen

Häufig gestellte Fragen - OVC 3114 A OK

Wie baue ich den Staubsauger OVC 3114 A zusammen?

Stecken Sie den Saugschlauch in den Anschluss und drehen Sie ihn im Uhrzeigersinn, um ihn zu verriegeln. Setzen Sie die Bodendüse auf das untere Ende des Teleskoprohrs und den Handgriff auf das obere Ende. Passen Sie die Rohrlänge an, indem Sie die Verriegelungstaste drücken.

Wie wechsle ich den Staubbeutel?

Wenn die Füllstandsanzeige vollständig rot ist, öffnen Sie die Klappe, entfernen Sie den gebrauchten Beutel aus der Halterung, setzen Sie einen neuen Beutel in die Aufnahme und schließen Sie die Abdeckung.

Wie reinige ich den Motorfilter?

Nehmen Sie den Filter aus dem Motor, klopfen Sie ihn aus, um den Staub zu entfernen, und setzen Sie ihn dann in der richtigen Richtung wieder ein (die Seite, die dem Müll zugewandt war, darf nicht zum Motor zeigen). Verwenden Sie den Staubsauger niemals ohne Filter.

Warum verliert mein Staubsauger Saugkraft?

Mögliche Ursachen: verschmutzter Filter, voller Staubbeutel oder verstopfter Schlauch. Reinigen Sie die Filter, leeren Sie den Beutel und überprüfen Sie Saugschlauch und Teleskoprohr.

Kann ich den Staubsauger zum Nasssaugen verwenden?

Nein, der Staubsauger ist nur zum Trockensaugen von Staub ausgelegt. Saugen Sie niemals Flüssigkeiten, da dies das Gerät beschädigen würde.

Wie stelle ich die Saugkraft ein?

Verwenden Sie die Saugkraftregelung am Staubsaugergehäuse. Wenn der Staubsauger auf Teppich schwer zu bewegen ist, öffnen Sie die zusätzliche Luftklappe am Handgriff, um die Saugkraft zu reduzieren.

Wie verwende ich die Polsterdüse?

Befestigen Sie die Polsterdüse (mit integrierter Fugendüse) am Teleskoprohr. Sie ist ideal für Polstermöbel, Matratzen, Kissen, Vorhänge, Falten und Ecken.

Was tun, wenn sich das Netzkabel nicht aufwickelt?

Drücken Sie die Kabelaufwicklungstaste, während Sie das Kabel straff halten. Wenn das Problem weiterhin besteht, überprüfen Sie, ob das Kabel eingeklemmt ist.

Kann der Staubsauger von Kindern verwendet werden?

Kinder ab 8 Jahren können ihn unter Aufsicht verwenden. Kinder sollten nicht mit dem Gerät spielen, und die Reinigung sollte nicht von Kindern ohne Aufsicht durchgeführt werden.

Wie transportiere und lagere ich den Staubsauger?

Transportieren Sie den Staubsauger am Tragegriff. Zur Aufbewahrung können Sie das Teleskoprohr mit der Düse auf die dafür vorgesehene Halterung an der Rückseite des Geräts setzen.

BEDIENUNGSANLEITUNG OVC 3114 A OK

OE GEBRAUCHGAMMEISUNG 1

PM USER MANUAL

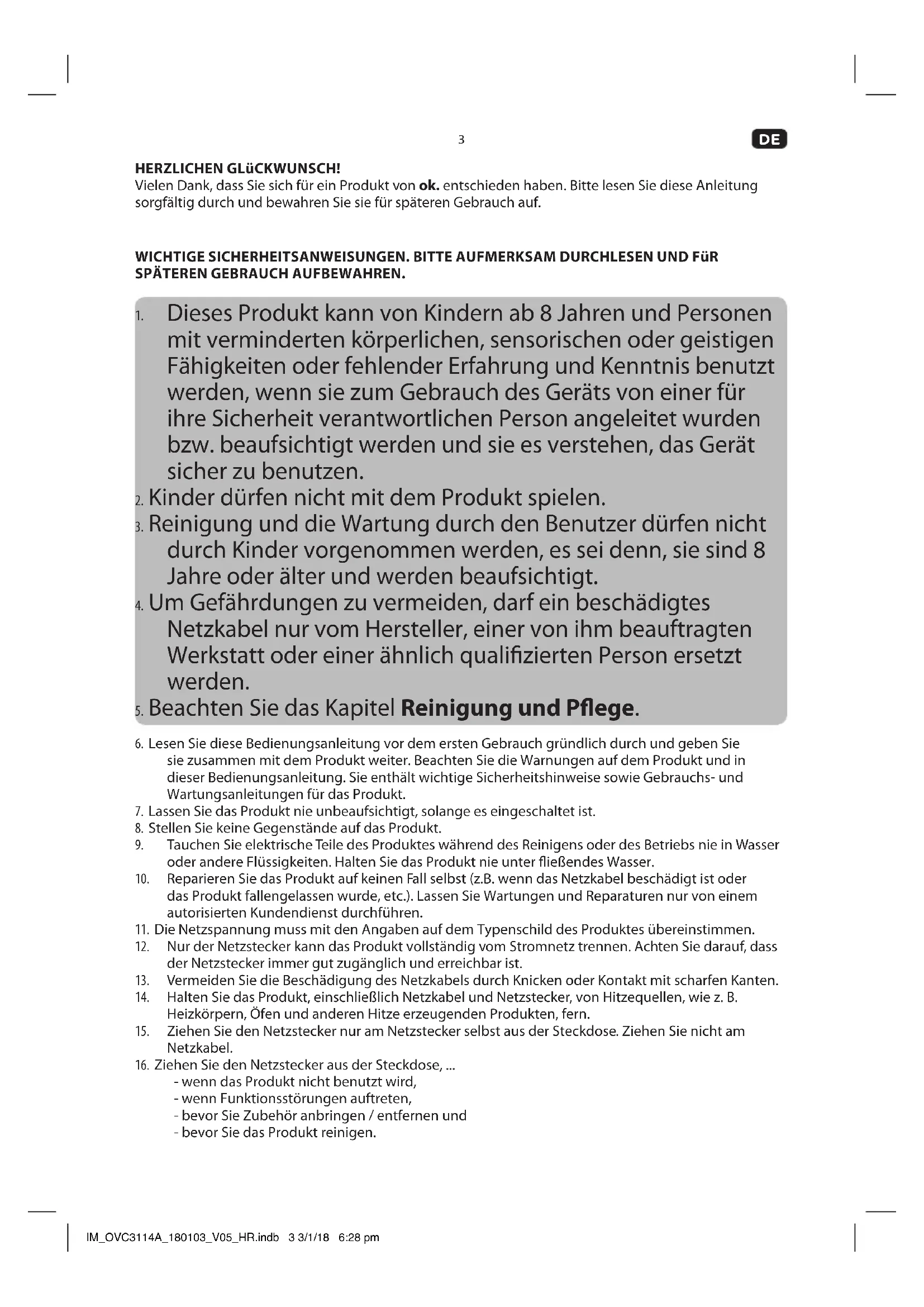

Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf.

WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

1. Dieses Produkt kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Kenntnis benutzt werden, wenn sie zum Gebrauch des Geräts von einer für ihre Sicherheit verantwortlichen Person angeleitet wurden bzw. beaufsichtigt werden und sie es verstehen, das Gerät sicher zu benutzen.
2. Kinder dürfen nicht mit dem Produkt spielen.
3. Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.
4. Um Gefährdungen zu vermeiden, darf ein beschädigtes Netzkabel nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer ähnlich qualifizierten Person ersetzt werden.

5. Beachten Sie das Kapitel Reinigung und Pflege.

6. Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

7. Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.

8. Stellen Sie keine Gegenstände auf das Produkt.

9. Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.

10. Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.

11. Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

12. Nur der Netzstecker kann das Produkt vollständig vom Stromnetz trennen. Achten Sie darauf, dass der Netzstecker immer gut zugänglich und erreichbar ist.

13. Vermeiden Sie die Beschädigung des Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.

14. Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und anderen Hitze erzeugenden Produkten, fern.

15. Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

16. Ziehen Sie den Netzstecker aus der Steckdose, ...

- wenn das Produkt nicht benutzt wird,

- wenn Funktionsstörungen auftreten,

- bevor Sie Zubehör anbringen / entfernen und

- bevor Sie das Produkt reinigen.

DE

4

1. Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.
2. Dieses Produkt ist nicht für den kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.
3. Lassen Sie das Produkt nicht unbeaufsichtigt arbeiten.
4. Achten Sie darauf, dass die Motoreinheit und das Netzkabel nicht nass werden.
5. Kein Zubehör benutzen, welches nicht mit diesem Gerät mitgeliefert wurde oder vom Hersteller empfohlen wird!
6. Dieses Produkt eignet sich nur für den Gebrauch im Haushalt.
7. Das Produkt immer ausschalten, bevor es vom Netz getrennt wird.
8. Das Produkt hinreichend abkühlen lassen, bevor es verstaut wird.
9. Das Produkt während des Betriebs nicht zudecken. Brandgefahr!
10. Keine Flüssigkeiten mit dem Produkt aufsaugen. Auch keine rauchenden Zigaretten, heiße Asche, Streichhölzer o. ä. aufsaugen. Brandgefahr!
11. Keine leicht enflammbaren oder explosive Stoffe und Gase aufsaugen. Das Produkt darf keinesfalls in Räumen mit explosiven Gasen oder Flüssigkeiten verwendet werden.
12. Besondere Vorsicht walten lassen beim Saugen auf Treppen.
13. Das Produkt während des Betriebes von der Kleidung und vom Körper (Finger, Haare, Gesicht) fernhalten.
14. Keine Menschen oder Tiere absaugen.
15. Stellen Sie sicher, dass andere Personen während der Nutzung nicht über das Netzkabel stolpern können.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Produkt ist nur für das Saugen von trockenem Staubgut gedacht. Jeglicher anderer Gebrauch kann zu Schäden am Produkt oder Verletzungen führen.

Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschaden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

BAUTEILE

A. Saugschlauch
B. Teleskoprohrarretierung
C. Teleskoprohr
D. Kabelaufwicklungstaste
E. Saugleistungsregler
F. Ein-/Ausschalter
G. Saugrohranschluss
H. Parksystem
I. Abluftfilter
J. Kombidüse
L. Rad
M. Fugendüse mit integrierte Polsterdüse
N. Entrieglungsschalter
O. Staubbeutelhalterung
P. Abdeckung
Q. Saugschlauchanschluss
R. Tragegriff
S. Füllstandsanzeige
T. Nebenluftklappe
U. Saugrohrgriff

K. Netzkabel mit Netzstecker (Kabelaufwicklung)

inkl. 1 x Micro-Textilstaubbeutel (nicht abgebildet)

VOR DEM ERSTEN GEBRAUCH

Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfiehlt sich, die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach.

Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle. Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt

Reinigung und Pflege.

ZUSAMMENBAU DES STAUBSAUGERS

Abb. 1 Stecken Sie den Saugschlauch in den Saugschlauchanschluss. Drehen Sie ihn im Uhrzeigersinn und stellen Sie sicher, daß er fest verschraubt ist.

Abb. 2 Stecken Sie die Bodendüse auf das untere Ende und den Saugrohrgriff auf das obere Ende des Teleskoprohres.

Abb. 3 Stellen Sie das Teleskoprohr auf die gewünschte Länge ein, indem Sie die Arretierung nach unten drücken und dann das Teleskoprohr raus- oder zusammenschieben.

VERWENDUNG DES MITGELIEFERTEN ZUBEHÖRS

Kombidüse

Abb. 4 Zum Saugen von Hartböden den Kippschalter nach unten drücken. Zum Saugen von Teppichböden nochmals auf dem Kippschalter drücken, um die Bürsten wieder zu versenken.

Polster- / Fugendüse

Abb. 5 Zum Absaugen von Polstermöbeln, Matratzen, Kissen, Vorhängen usw. Zum Aussaugen von Falten, Fugen und Ecken.

BEDIENUNG

Abb. 6 Ziehen Sie das Anschlusskabel bis zur gewünschten Länge heraus und stecken Sie den Netzstecker in eine Steckdose.

Abb. 7 Drücken Sie den Ein-/Ausschalter, um den Staubsauger ein-/auszuschalten. Stellen Sie mit dem Saugleistungsregler die gewünschte Saugleistung ein.

Hinweis: Lässt sich der Staubsauger wegen zu hoher Saugkraft nur schwer über Teppichböden führen regeln Sie die Saugleistung herab, indem Sie mit dem Saugleistungsregler die Leistung verringern oder die Nebenluftklappe am Handgriff öffnen.

Abb. 8 Schalten Sie den Staubsauger nach Gebrauch aus und ziehen Sie den Netzstecker wenn Sie Ihre Arbeit beendet haben.

Wickeln Sie das Netzkabel auf die Kabelaufwicklung indem Sie den Schalter zur automatischen Kabelaufwicklung drücken. Halten Sie dabei ggf. das Netzkabel etwas straff.

Parksystem für Saugpausen

Abb. 9 Sie können das Teleskoprohr mit der Kombidüse am Staubsauger einhängen.

Transport und Lagerung

Abb. 10 Tragen Sie das Gerät am Tragegriff.

REINIGUNG UND PFLEGE

Vorsicht!

Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche

Vorsicht!

Tauchen Sie elektrische Teile des Produktes während des Reinigens nie in Wasser oder andere Flüssigkeiten. Halten Sie es nie unter fließendes Wasser.

DE

6

Staubbeutel wechseln

Die Indikatoranzeige ist rot, wenn der Staubbeutel voll ist. Drücken Sie die Entriegelung und klappen Sie die Filtergehäuseabdeckung hoch. Nehmen Sie den vollen Staubbeutel aus dem Filtergehäuse indem Sie ihn aus der Halterung ziehen. Setzen Sie einen neuen Staubbeutel ins Filtergehäuse, indem Sie ihn von oben in die Halterung schieben.

Reinigen des Motorfilters

Ist der Motorfilter verschmutzt ziehen Sie ihn nach oben heraus, klopfen Sie evtl. Staub aus und setzen Sie es wieder ein. Setzen Sie ihn richtig herum ein, sodass nicht die falschen Seiten dem Motor bzw. dem Filtergehäuse zugewandt sind. Die Seite die davor zum Staubbeutel gezeigt hatte, sollte beim Wiedereinsetzen nicht zum Motor zeigen.

Warnung: Betreiben Sie den Staubsauger nie ohne Motorfilter, da sonst der Motor schnell verschmutzt und verschleißt.

Reinigen des Abluftfilters

Öffnen Sie die Klappe, nehmen Sie den Filter heraus und klopfen Sie den Staub aus. Die Montage erfolgt in umgekehrter Reihenfolge.

FEHLERBEHEBUNG

Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an Ihren Händler.

Problem Mögliche Ursache	Behebung
Produkt funktioniert nicht	Keine Stromversorgung	Überprüfen der Stromversorgung
Saugkraft lässt nach• Filter	verschmutztStaubbehälter ist vollSaugschlauch/-rohr verschmutzt	Filter reinigenStaubbehälter entleerenSaugschlauch/-rohr reinigen

TECHNISCHE DATEN

Nennspannung : 220 - 240 V\~ 50/60 Hz

Nennleistung : 800 W

Schutzklasse : II

• Dies ist ein Mehrzweckstaubsauger
- Der Erp-Test wurde anhand (EU) No 666/2013 +Amd. (EU) 2016/2282; (EU) No 665/2013 +Amd. (EU) 2017/254; EN 60312-1:2017; EN 60704-1:2010/A11:2012 & EN 60704-2-1:2015 durchgeführt
- Siehe Website unten für detaillierte technische Informationen oder bitten Sie den Händler um ein technisches Datenblatt. www.ok-online.com

ENTSORGUNG

Das Symbol „durchgestrichene Mülltonne“ erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

CONGRATULATIONS

VOOR HET EERSTE GEBRUIK

Beschermingsklass : II

ANVÄNDNING AV TILLBEHÖR

Golvmunstycke

• Energieeffizienzklasse: A
- Richtwert für den jährlichen Energieverbrauch 24,9 kWh / Jahr, basierend auf 50 Reinigungszyklen. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Gerätes ab.
• Teppichreinigungsklasse: D
• Hartbodenreinigungsklasse: A
• Staubemissionsklasse: A
• Schallleistungspegel: 78 dB
• Stromverbrauch: 800 W

EN
