Wie installiere ich die ABUS TVIP11561?

Um die ABUS TVIP11561 zu installieren, befestigen Sie sie zune4chst mit den mitgelieferten Schrauben an einer Wand oder Decke. Schliedfen Sie dann das Stromkabel und das Netzwerkkabel an. Stellen Sie sicher, dass das Gere4t mit Strom versorgt wird und mit dem Netzwerk verbunden ist.

Warum le4sst sich meine ABUS TVIP11561 nicht einschalten?

Prfcfen Sie zune4chst, ob das Gere4t ordnungsgeme4 angeschlossen ist. Wenn die Stromversorgung in Ordnung ist, versuchen Sie, die Steckdose zu wechseln oder ein anderes Stromkabel zu verwenden. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie greife ich auf den Videostream der ABUS TVIP11561 zu?

Um auf den Videostream zuzugreifen, verwenden Sie einen Webbrowser und geben Sie die IP-Adresse des Gere4ts ein. Sie benf6tigen einen Benutzernamen und ein Passwort, die im Benutzerhandbuch angegeben sind.

Was soll ich tun, wenn das Bild unscharf oder von schlechter Qualite4t ist?

Stellen Sie sicher, dass das Kameraobjektiv sauber ist. berprfcfen Sie auch die Auflf6sungseinstellungen in der Gere4teoberfle4che. Passen Sie bei Bedarf den Kamerawinkel an, um eine bessere Sicht zu erhalten.

Wie setze ich die ABUS TVIP11561 auf die Werkseinstellungen zurfcck?

Um das Gere4t zurfcckzusetzen, suchen Sie die Reset-Taste am Gehe4use. Drfccken und halten Sie diese Taste etwa 10 Sekunden lang, bis die Kontrollleuchten blinken, und lassen Sie sie dann los.

Die ABUS TVIP11561 verbindet sich nicht mit meinem Wi-Fi-Netzwerk, was soll ich tun?

Prfcfen Sie, ob das Wi-Fi-Netzwerk online ist und ob Sie das richtige Passwort eingegeben haben. Stellen Sie auch sicher, dass sich das Gere4t in Reichweite des Routers befindet. Wenn das Problem weiterhin besteht, versuchen Sie, den Router und das Gere4t neu zu starten.

Wie aktualisiere ich die Firmware der ABUS TVIP11561?

Um die Firmware zu aktualisieren, gehen Sie zum Konfigurationsmenfc des Gere4ts und suchen Sie die Option zur Firmware-Aktualisierung. Befolgen Sie die Anweisungen auf dem Bildschirm, um die neueste Version herunterzuladen und zu installieren.

Die ABUS TVIP11561 macht ein seltsames Gere4usch, was soll ich tun?

Prfcfen Sie, ob alle Kabel richtig angeschlossen sind und ob sich keine Hindernisse um das Gere4t befinden. Wenn das Gere4usch weiterhin besteht, wird empfohlen, den Kundendienst zu kontaktieren.

BEDIENUNGSANLEITUNG TVIP11561 ABUS

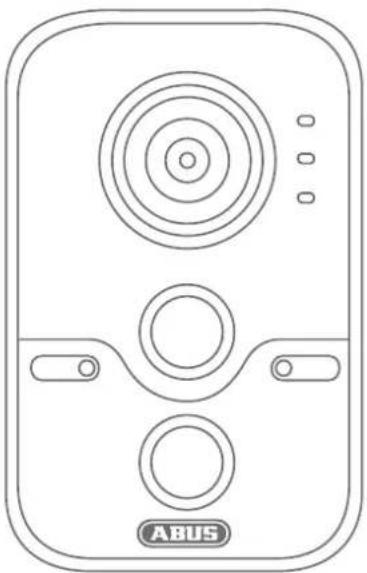

WLAN 1080p Innenkamera mit Alarmfunktion: TVIP11561

Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihre Netzwerkkamera, Detaillierte Informationen erhalten Sie in der Bedienungsanleitung. Diese können Sie über den IP Installer oder über die Homepage abus.com herunterladen.

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns bei Ihnen für den Kauf eines unserer Produkte. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

Um diesen Standard zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an Ihren Fachhandelspartner!

Deutsch

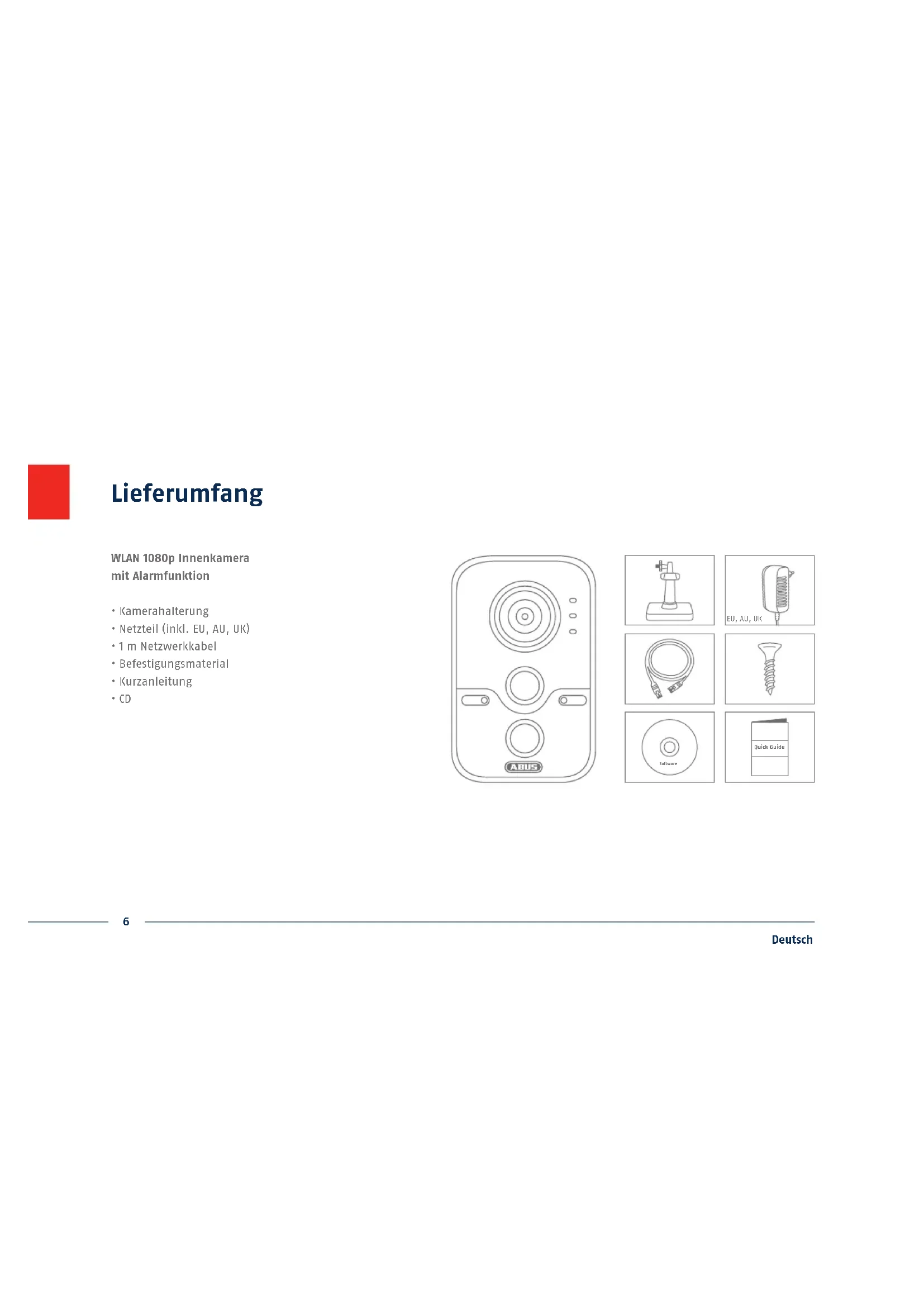

Lieferumfang 6

Warnhinweise 7

Übersicht 8

Netzwerkeinbindung 10

Hardwareinstallation 16

English

WLAN 1080p Innenkamera mit Alarmfunktion

• Kamerahalterung
  • Netzteil (inkl. EU, AU, UK)
  • 1 m Netzwerkkabel
  • Befestigungsmaterial
• Kurzanleitung
  • CD

Halten Sie starke Magnetfelder von der Netzwerkkamera fern.

Achten Sie auf eine unterbrechungsfreie Stromversorgung bei Betrieb mit permanenter Spannungsquelle.

Halten Sie Flüssigkeiten von der Kamera fern.

Betreiben Sie die Netzwerkkamera nur mit einer geeigneten Spannungsquelle.

Achten Sie darauf, dass die Netz-werkkamera sicher montiert ist.

Betreiben Sie die Netzwerkkamera nur unter den vom Hersteller empfohlenen Umgebungsbedingungen.

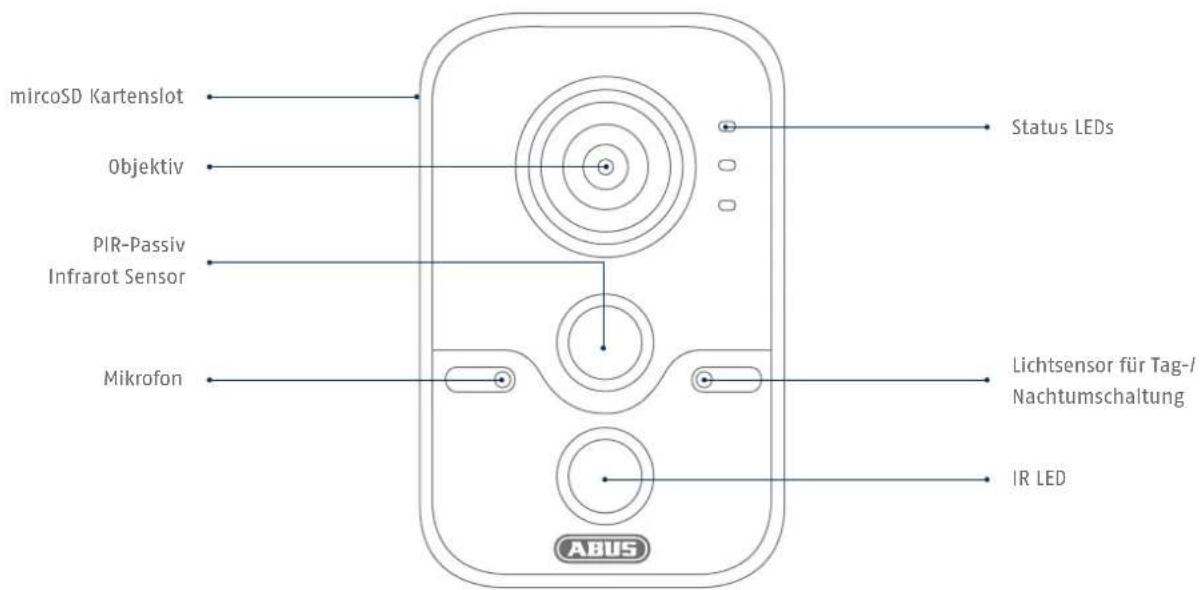

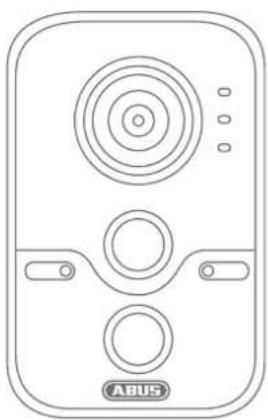

Übersicht

mircoSD Kartenslot Objektiv PIR-Passiv Infrarot Sensor Mikrofon Status LEDs Lichtsensor für Tag-/Nachtumschaltung IR LED ABUS

LAN (PoE-fähig) Alarmein- und ausgang Links: Eingang Mitte: Masse Rechts: Ausgang 12 V DC StromanschlussWPS-/Reset-Taste

Netzwerkeinbindung

Es gibt 3 Möglichkeiten der Netzwerkeinrichtung:

1

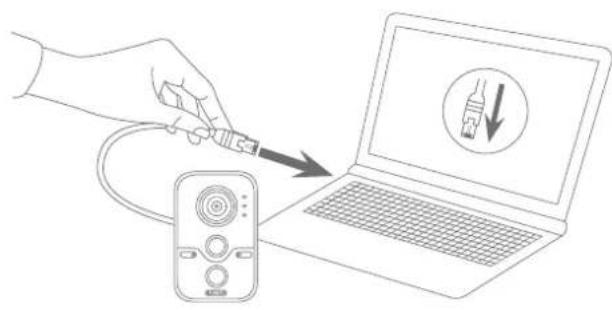

Variante 1:

Direkter Anschluss der Netzwerkkamera an einen PC/Laptop

• Verwenden Sie das beiliegende Netzwerkkabel um Kamera und PC/Laptop miteinander zu verbinden.
• Schließen Sie die Spannungsversorgung der Netzwerkkamera an. Die Netzwerkkamera erkennt automatisch, ob eine direkte Verbindung zwischen PC und Kamera hergestellt werden soll.
• Konfigurieren Sie die Netzwerkschnittelle Ihres PCs/Laptop auf die IP Adresse 192.168.0.2, das Default Gateway auf 192.168.0.1 und die Subnetzmaske auf 255.255.255.0.
• Gehen Sie weiter zu Punkt 5, um die Ersteinrichtung abzuschließen und die Verbindung zur Netzwerkkamera aufzubauen.

2

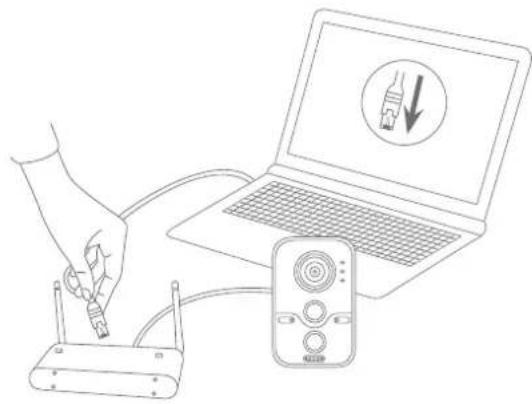

Variante 2: Anschluss der Netzwerkkamera an einen Router/Switch

• Verbinden Sie Ihren PC/Laptop mit dem Router/Switch.
• Verbinden Sie die Netzwerkkamera mit dem Router/Switch.
• Schließen Sie die Spannungsversorgung der Netzwerkkamera an.
• Wenn in Ihrem Netzwerk ein DHCP-Server (Automatische IP-Adressen Vergabe durch den Router) verfügbar ist, stellen Sie die Netzwerkschnittstelle Ihres PCs/Laptop auf „IP-Adresse automatisch beziehen“.
• Sollte kein DHCP-Server verfügbar sein, konfigurieren Sie die Netzwerkschnittstelle Ihres PCs/Laptop auf 192.168.0.2, das Default Gateway auf 192.168.0.1 und die Subnetzmaske auf 255.255.255.0.
• Gehen Sie weiter zu Punkt 5, um die Ersteinrichtung abzuschließen und die Verbindung zur Netzwerkkamera aufzubauen.

3

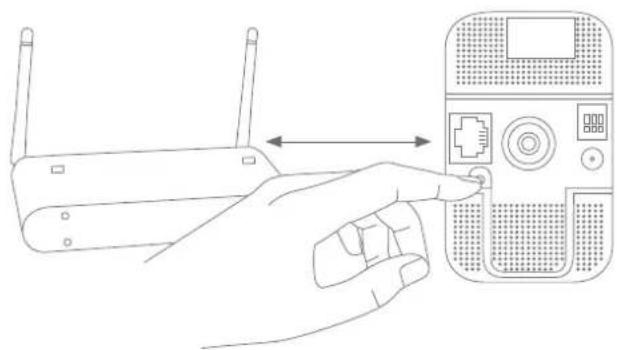

Variante 3:

WLAN Einrichtung per WPS

• Schließen Sie die Spannungsversorgung der Netzwerkkamera an.
• Drücken Sie die WPS Taste an Ihrem Router.
• Drücken Sie innerhalb von 2 Minuten die WPS Taste für ca. 10 Sekunden an der Netzwerkkamera.
  • Die WLAN Verbindung zwischen Router und Kamera ist nun aufgebaut.

4

Automatische Portfreigaben mit „UPnP“ aktivieren

Fritz!Box:

• Rufen Sie die Benutzeroberfläche der Fritz!Box auf.
• Klicken Sie auf „Einstellungen“.
• Klicken Sie auf „Erweiterte Einstellungen“ / „System“ / „Netzwerkeinstellungen“ oder ggf. „Netzwerk“ / „UPnP“.
• Aktivieren Sie die Option „Statusinformationen über UPnP übertragen“ und „Änderungen der Sicherheitseinstellungen über UPnP gestatten“.
• Speichern Sie die Einstellungen mit „Übernehmen“.

D-Link:

• Klicken Sie im Hauptmenu des Router-Menus auf den Punkt „Erweitert“.
• Klicken Sie auf den Punkt „Netzwerk erweitert“.
• Aktivieren Sie den Punkt UPnP.

Netgear:

• Klicken Sie im Hauptmenu der Browseroberfläche unter „Erweitert“ auf UPnP.
  • Die automatische Gerätekonfiguration per UPnP kann aktiviert und deaktiviert werden.

Abus File Name PT-Absus Tip Process TVP1001 882 163.03.06 7471301 25.4.3x84.17... OK Cancel Help/Loss My/My/Saturation Auto Finish

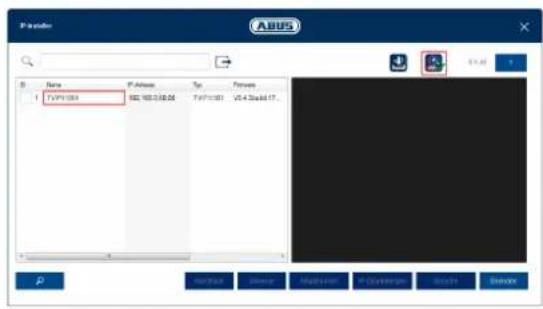

Erster Zugang zur Netzwerkkamera

• Der erste Zugang zur Netzwerkkamera erfolgt unter Verwendung des ABUS IP Installers.
• Sie finden das Programm auf der beiliegenden CD-Rom oder auf unserer Homepage abus.com. Installieren Sie das Programm auf Ihrem PC-System und führen Sie es aus.
• Nach dem Start des Assistenen sucht der IP-Installer nach allen angeschlossenen Netzwerkkameras und Videoservern in Ihrem Netzwerk.
• Prüfen Sie, ob die aktuellste Version des IP-Installer installiert ist. Prüfen Sie hierzu das hervorgehobene Icon im Bild links.
• Rufen Sie Weboberfläche der einzurichtenden Kamera mit einem Doppelklick auf.

6

ABUS

Passwortvergabe

Benutzer

installer

Kennwort

●●●●●●●

Stark

Das Kennwort mus min. 8 und max. 16 Zeichen enthalten. Kennwort kann eine Kombination aus Zahlen, Klein- und Großbuchstaben und Sonderzeichen aufweisen und muss mindestens zwei Arten davon aufweisen.

Bestätigen

......

Speichern

Passwortvergabe

• Ab Werk ist kein Administrator-Passwort vergeben. Der Administrator-Benutzername „installer“ ist ab Werk vorgegeben.
• Geben Sie zuerst ein Passwort ein, das den angegebenen Anforderungen entspricht, und bestätigen Sie dieses. Anschließend klicken Sie auf „Speichern“.
  • Die Weboberfläche der Kamera wird anschließend automatisch dargestellt.
• Bei einem erneuten Aufrufen der Weboberfläche werden Sie aufgefordert sich mit dem Benutzernamen und Ihrem Passwort zu authentifizieren
• Sie können in den Benutzer-Einstellungen anschließend den Namen des Administrator ändern
• Sie können das von Ihnen verwendete Passwort hier aufschreiben. Bewahren Sie den Quickguide danach sicher auf:

Es ist wahlweise eine freistehende Platzierung oder eine Wandmontage möglich.
