VC 21 L MC - Staubsauger Flex - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG VC 21 L MC Flex

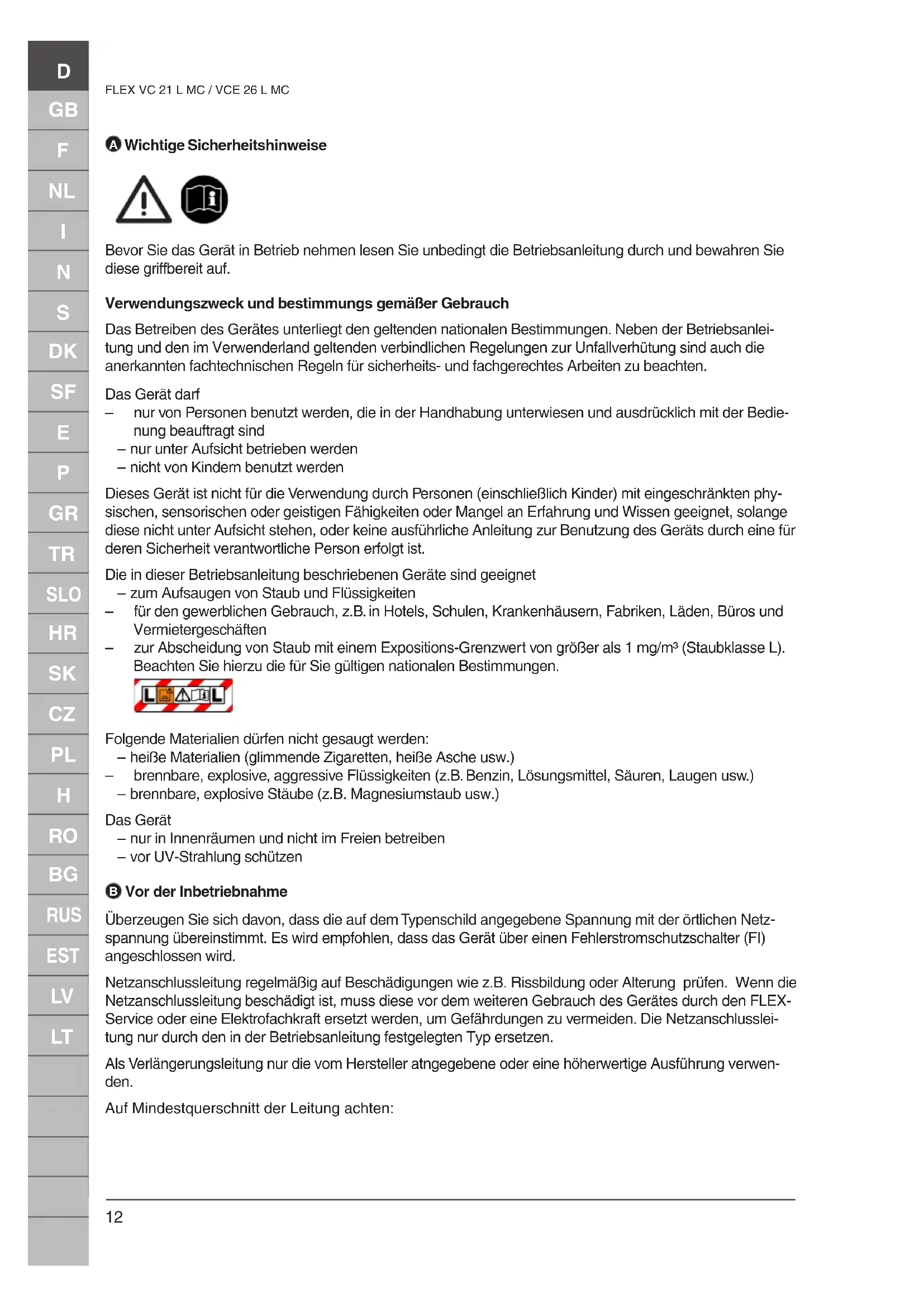

Wichtige Sicherheitshinweise Bevor Sie das Gerät in Betrieb nehmen lesen Sie unbedingt die Betriebsanleitung durch und bewahren Sie diese griffbereit auf. Verwendungszweck und bestimmungs gemäßer Gebrauch Das Betreiben des Gerätes unterliegt den geltenden nationalen Bestimmungen. Neben der Betriebsanlei- tung und den im Verwenderland geltenden verbindlichen Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten. Das Gerät darf – nur von Personen benutzt werden, die in der Handhabung unterwiesen und ausdrücklich mit der Bedie- nung beauftragt sind – nur unter Aufsicht betrieben werden – nicht von Kindern benutzt werden Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten phy- sischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen geeignet, solange diese nicht unter Aufsicht stehen, oder keine ausführliche Anleitung zur Benutzung des Geräts durch eine für deren Sicherheit verantwortliche Person erfolgt ist. Die in dieser Betriebsanleitung beschriebenen Geräte sind geeignet – zum Aufsaugen von Staub und Flüssigkeiten – für den gewerblichen Gebrauch, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften – zur Abscheidung von Staub mit einem Expositions-Grenzwert von größer als 1 mg/m³ (Staubklasse L). Beachten Sie hierzu die für Sie gültigen nationalen Bestimmungen. Folgende Materialien dürfen nicht gesaugt werden: – heiße Materialien (glimmende Zigaretten, heiße Asche usw.) – brennbare, explosive, aggressive Flüssigkeiten (z.B. Benzin, Lösungsmittel, Säuren, Laugen usw.) – brennbare, explosive Stäube (z.B. Magnesiumstaub usw.) Das Gerät – nur in Innenräumen und nicht im Freien betreiben – vor UV-Strahlung schützen

Vor der Inbetriebnahme Überzeugen Sie sich davon, dass die auf dem Typenschild angegebene Spannung mit der örtlichen Netz- spannung übereinstimmt. Es wird empfohlen, dass das Gerät über einen Fehlerstromschutzschalter (FI) angeschlossen wird. Netzanschlussleitung regelmäßig auf Beschädigungen wie z.B. Rissbildung oder Alterung prüfen. Wenn die Netzanschlussleitung beschädigt ist, muss diese vor dem weiteren Gebrauch des Gerätes durch den FLEX- Service oder eine Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden. Die Netzanschlusslei- tung nur durch den in der Betriebsanleitung festgelegten Typ ersetzen. Als Verlängerungsleitung nur die vom Hersteller atngegebene oder eine höherwertige Ausführung verwen- den. Auf Mindestquerschnitt der Leitung achten:D

FLEX VC 21 L MC / VCE 26 L MC Kabellänge Querschnitt < 16 A < 25 A bis 20 m 1,5 mm

Gerät nur in unbeschädigtem Zustand in Betrieb nehmen. Nie ohne Filter oder mit beschädigtem Filter saugen. Bei Entstaubern muss eine ausreichende Luftwechselrate im Raum vorhanden sein, wenn die Abluft des Gerätes in den Raum zurückgeht (beachten Sie hierzu die für Sie gültigen nationalen Bestimmungen). Das Bedienpersonal des Gerätes ist vor der Arbeit zu informieren über – die Handhabung des Gerätes – vom aufzusaugenden Material ausgehende Gefahren – die sichere Beseitigung des aufgesaugten Materials

Bedienung VC 21 L MC Schalterstellung Funktion I Ein 0 Aus Auto-On/Off VCE 26 L MC (mit Softstart) Schalterstellung Funktion I Ein, stufenlose Saugkraftregulierung 0 Aus Auto-On/Off, stufenlose Saugkraftregulierung Die Steckdose am Gerät nur für die in der Betriebsanleitung festgelegten Zwecke verwenden.

Flüssigkeiten saugen Vor dem Aufsaugen von Flüssigkeiten den Filtersack entfernen. Funktion des Schwimmers überprüfen. Bei Schaumentwicklung oder Flüssigkeitsaustritt sofort die Arbeit beenden und den Schmutzbehälter entleeren.

Filterelement abreinigen Wenn die Saugleistung nachlässt:

1. Sauger einschalten.

2. Mit der Handfläche Düsen- oder Saugschlauchöffnung verschließen.

3. Betätigungsknopf für die Filterabreinigung mindestens drei mal für jeweils 2 Sekunden drücken. Die

Lamellen des Filterelements werden durch den dabei entstehenden Luftstrom von abgelagertem Staub gereinigt.

4. Wenn die Saugleistung nach Filterabreinigung zu gering ist: Filter wechseln.

Blasfunktion Der Sauger hat eine Blasfunktion zum Ausblasen unzugänglicher Stellen oder zum Trocknen von Oberflächen feuchter Gegenstände. Die ausgeblasene Luft nicht unkontrolliert in Räume leiten. Bei Verwendung der Blasfunktion immer einen sauberen Schlauch benutzen. Aufgewirbelter Staub kann gesundheitsgefährlich sein. Blasfunkti- on nicht in geschlossenen Räumen verwenden.

Elektrogerät anschließen Die Steckdose am Gerät nur für die in der Betriebsanleitung festgelegten Zwecke verwenden.D

FLEX VC 21 L MC / VCE 26 L MC Vor dem Einstecken eines Gerätes in die Gerätesteckdose:

1. Sauger abschalten.

2. Anzuschließendes Gerät abschalten.

ACHTUNG! Bei an der Gerätesteckdose angeschlossenen Geräten sind deren Betriebsanleitung und die darin enthaltenen Sicherheitshinweise zu beachten. Nach Abschalten des Elektrowerkzeuges läuft der Motor des VCE 26 L MC ca. 5 Sekunden nach.

Wartung, Reinigung und Reparatur Nur Wartungsarbeiten ausführen, die in der Betriebsanleitung beschrieben sind. Vor dem Reinigen und Warten des Gerätes ist grundsätzlich der Netzstecker zu ziehen. Das Saugeroberteil niemals mit Wasser abspritzen: Gefahr für Personen, Kurzschlussgefahr. Die Verwendung von nicht originalen Ersatz- und Zubehörteilen kann die Sicherheit des Gerätes beeinträch- tigen. Nur Ersatz- und Zubehörteile von FLEX verwenden. Zur Wartung und Reinigung muss das Gerät so behandelt werden, dass keine Gefahr für das Wartungsper- sonal und andere Personen entsteht. Im Wartungsbereich – gefilterte Zwangsentlüftung anwenden – Schutzkleidung tragen – den Wartungsbereich so reinigen, dass keine gefährlichen Stoffe in die Umgebung gelangen Bei Wartungs- und Reparaturarbeiten müssen alle verunreinigten Teile, die nicht zufriededenstellend gerei- nigt werden konnten – in undurchlässigen Beuteln verpackt – in Übereinstimmung mit den für die Beseitigung gültigen nationalen Vorschriften entsorgt werden Es ist mindestens jährlich vom FLEX-Service oder einer ausgebildeten Person eine staubtechnische Überprüfung durchzuführen, z. B. auf Beschädigung des Filters, Luftdichtigkeit des Gerätes und Funktion der Kontrolleinrichtungen. Entsorgung von Filterelementen, Filtersäcken oder Entsorgungssäcken Filterelemente, Filtersäcke oder Entsorgungssäcke in Übereinstimmung mit den nationalen Vorschriften entsorgen. Transport Vor dem Transport alle Verriegelungen des Schmutzbehälters schließen. Das Gerät nicht kippen, wenn sich Flüssigkeit im Schmutzbehälter befindet. Gerät nicht mit Kranhaken hochheben. Lagerung Das Gerät trocken und frostgeschützt lagern. Gerät der Wiederverwertung zuführen Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte müssen verbrauch- te Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Bei Fragen wenden Sie sich bitte an Ihre Gemeindeverwaltung oder Ihren nächsten Händler. Garantie Für Garantie und Gewährleistung gelten unsere allgemeinen Geschäftsbedingungen. Änderungen im Zuge technischer Neuerungen vorbehalten.D

FLEX VC 21 L MC / VCE 26 L MC Ersatzteile und Zubehör Beschreibung Best.-Nr. Filterelement FE VC/E 21-26 - PET LM 385.085 Vlies-Filtersack FS-F VC/E 21-26 L (VE 5) 385.093 Entsorgungssack ES-PP VC/E 21-26 (VE 5) 385.107 Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Hompage: www.flex-tools.com EG-Konformitätserklärung Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit Produkt Sauger für Nass- und Trockeneinsatz Typ VC 21 L MC / VCE 26 L MC Einschlägige EG-Richtlinien 2006/42/EG, 2004/108/EG, 2011/65/EU Angewandte harmonisierte Normen EN 60335-2-69, EN 55014-1:2006, EN 55014-2:2001, EN 61000-3-2:2006, EN 61000-3-3:2008, EN 62233:2008 Angewendete nationale Normen und technische Spezifikationen:

DIN EN 60335-2-69:2010

Technische Unterlagen bei: FLEX Elektrowerkzeuge GmbH, R & D Bahnhofstraße 15, D-71711 Steinheim/Murr Eckhard Rühle Klaus Peter Weinper Manager R+D Manager Quality Department (QD)

FLEX Elektrowerkzeuge GmbH Bahnhofstraße 15, D-71711 Steinheim/MurrD

FLEX VC 21 L MC / VCE 26 L MC Technische Daten

VC 21 L MC VCE 26 L MC

Netzspannung V 220-240 Netzfrequenz Hz 50 / 60 Absicherung A 16 Leistungsaufnahme P IEC Watt 1000 Anschlusswert für Gerätesteckdose Watt 100-2000 100-2600 * Gesamtanschlussleistung P

Watt 3000 3600 * Volumenstrom (Luft) m³/h (l/min) 216 (3600) Unterdruck Pa (mbar) 21000 (210) Meßflächenschalldruckpegel in 1 m Abstand, ISO 3744, EN 60704-2-1 dB(A) 72 ±2 Arbeitsgeräusch dB(A) 64 ±2 Netzanschlussleitung Länge m 5 7,5 Netzanschlussleitung Typ H05VV-F 3G-1,5 H05RR-F 3G-1,5 Schutzklasse

Schutzart (spritzwassergeschützt) IP24 Funkentstörgrad EN 55014-1 Staubklasse L Behältervolumen l 20 25 Breite mm 377 377 Tiefe mm 387 397 Höhe mm 506 533 Gewicht incl. Zubehör (netto, in der gängigsten Anwendung) kg 7,4 8,4
