MANUALE UTENTE VC 21 L MC Flex

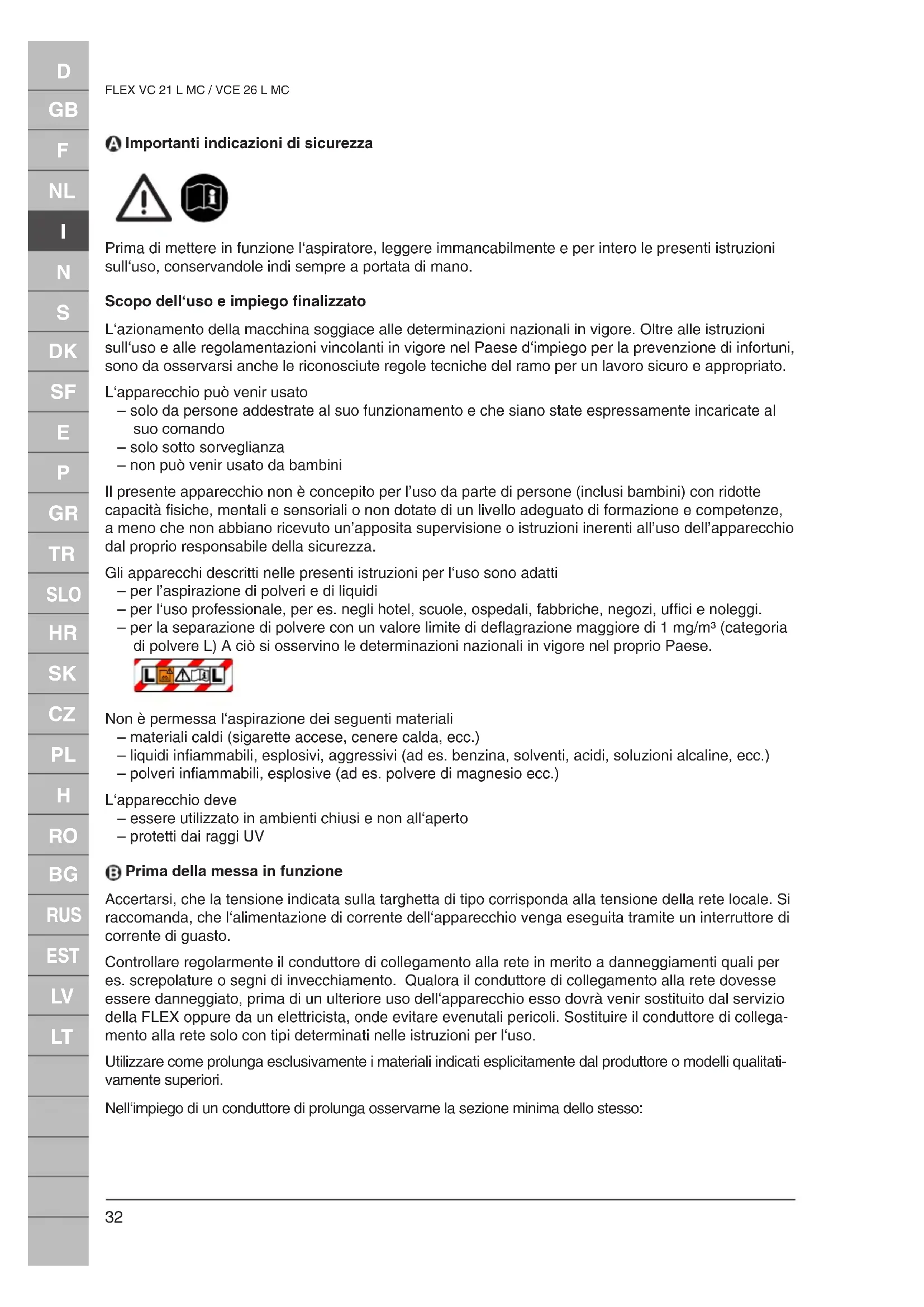

FLEX VC 21 L MC / VCE 26 L MC Importanti indicazioni di sicurezza Prima di mettere in funzione l‘aspiratore, leggere immancabilmente e per intero le presenti istruzioni sull‘uso, conservandole indi sempre a portata di mano. Scopo dell‘uso e impiego finalizzato L‘azionamento della macchina soggiace alle determinazioni nazionali in vigore. Oltre alle istruzioni sull‘uso e alle regolamentazioni vincolanti in vigore nel Paese d‘impiego per la prevenzione di infortuni, sono da osservarsi anche le riconosciute regole tecniche del ramo per un lavoro sicuro e appropriato. L‘apparecchio può venir usato – solo da persone addestrate al suo funzionamento e che siano state espressamente incaricate al suo comando – solo sotto sorveglianza – non può venir usato da bambini Il presente apparecchio non è concepito per l’uso da parte di persone (inclusi bambini) con ridotte capacità fisiche, mentali e sensoriali o non dotate di un livello adeguato di formazione e competenze, a meno che non abbiano ricevuto un’apposita supervisione o istruzioni inerenti all’uso dell’apparecchio dal proprio responsabile della sicurezza. Gli apparecchi descritti nelle presenti istruzioni per l‘uso sono adatti – per l’aspirazione di polveri e di liquidi – per l‘uso professionale, per es. negli hotel, scuole, ospedali, fabbriche, negozi, uffici e noleggi. – per la separazione di polvere con un valore limite di deflagrazione maggiore di 1 mg/m³ (categoria di polvere L) A ciò si osservino le determinazioni nazionali in vigore nel proprio Paese. Non è permessa l‘aspirazione dei seguenti materiali – materiali caldi (sigarette accese, cenere calda, ecc.) – liquidi infiammabili, esplosivi, aggressivi (ad es. benzina, solventi, acidi, soluzioni alcaline, ecc.) – polveri infiammabili, esplosive (ad es. polvere di magnesio ecc.) L‘apparecchio deve – essere utilizzato in ambienti chiusi e non all‘aperto – protetti dai raggi UV Prima della messa in funzione Accertarsi, che la tensione indicata sulla targhetta di tipo corrisponda alla tensione della rete locale. Si raccomanda, che l‘alimentazione di corrente dell‘apparecchio venga eseguita tramite un interruttore di corrente di guasto. Controllare regolarmente il conduttore di collegamento alla rete in merito a danneggiamenti quali per es. screpolature o segni di invecchiamento. Qualora il conduttore di collegamento alla rete dovesse essere danneggiato, prima di un ulteriore uso dell‘apparecchio esso dovrà venir sostituito dal servizio della FLEX oppure da un elettricista, onde evitare evenutali pericoli. Sostituire il conduttore di collega- mento alla rete solo con tipi determinati nelle istruzioni per l‘uso. Utilizzare come prolunga esclusivamente i materiali indicati esplicitamente dal produttore o modelli qualitati- vamente superiori. Nell‘impiego di un conduttore di prolunga osservarne la sezione minima dello stesso:D

FLEX VC 21 L MC / VCE 26 L MC Lunghezza del filo Sezione < 16 A < 25 A fino 20 m 1,5 mm

Utilizzare l‘unità solo se è in perfette condizioni. Non aspirare mai con filtro danneggiato. Nell‘eliminazione della polvere deve essere presente nel locale una sufficiente rata di areazione, quan- do l‘aria di scarico dell‘apparecchio faccia ritorno nel locale stesso (a ciò si osservino le determinazio- ni nazionali in vigore nel proprio Paese). Il personale operante all‘apparecchio, prima del lavoro, deve venir informato – sul trattamento dell‘apparecchio – sui pericoli provenienti dai materiali da aspirarsi – sul sicuro smaltimento del materiale aspirato

Comandi VC 21 L MC Posizione dell’interruttore Funzionamento I Acceso 0 Spento Auto-On/Off VCE 26 L MC (con Softstart) Posizione dell’interruttore Funzionamento I Acceso, controllo aspirazione regolabile in continuo 0 Spento Auto-On/Off, controllo aspirazione regolabile in continuo Far uso della presa di corrente sull‘apparecchio solo per gli scopi determinati dalle istruzioni sull‘uso.

Aspirazione di liquidi Prima dell‘aspirazione di liquidi si deve togliere immancabilmente il sacchetto a filtro. Controllare la funzione del galleggiante. Ad una formazione di schiuma o ad una perdita di liquido interrompere immediatamente il lavoro e svuotare il contenitore dello sporco.

Pulizia dell‘elemento filtrante Quando cala la potenza di aspirazione:

1. Accendere l‘aspiratore

2. Con il palmo della mano tappare l‘apertura della bocchetta o del tubo d‘aspirazione.

3. Premere almeno tre volte per 2 secondi il bottone di azionamento della pulizia del filtro. Con ciò

ne verranno ripulite dalla polvere ivi depositata le lamelle dell‘elemento filtrante con il flusso d‘aria che così si genera.

4. Se la potenza di aspirazione è troppo bassa dopo la pulizia del filtro: sostituire il filtro.

Funzione soffiante Il pulitore ha una funzione di soffiatore per pulire i luoghi inaccessibili o per asciugare la superficie di oggetti bagnati. Non dirigere l‘aria nelle stanze in modo incontrollato. Quando si utilizza la funzione soffiante, utilizzare sempre un tubo pulito. Polvere sollevata-up può essere pericoloso per la salute. Non utilizzare la funzi- one soffiante in stanze chiuse.

Collegamento dell‘apparecchio elettrico Far uso della presa di corrente sull‘apparecchio solo per gli scopi determinati dalle istruzioni sull‘uso.D

FLEX VC 21 L MC / VCE 26 L MC Prima dell‘inserimento di un apparecchio nella presa:

1. Spegnere l‘aspiratore

2. Spegnere l‘apparecchio da collegarsi

ATTENZIONE! Per gli apparecchi collegati alla presa dell‘aspiratore sono da osservarsi le loro istruzioni per l‘uso e le indicazioni di sicurezza ivi contenute. Dopo aver spento l‘utensile elettrico, il motore del VCE 26 L MC si estende per circa 5 secondi.

Manutenzione, pulizia e riparazione Eseguire solo quei lavori di manutenzione che sono descritti nelle istruzioni sull‘uso. Prima della pulizia e manutenzione dell‘aspiratore staccare tassativamente la spina di rete. Mai spruzzare con acqua la parte superiore dell‘aspiratore. Pericolo per le persone, pericolo di cortocircuito. L’utilizzo di pezzi di ricambio ed accessori non originali può compromettere la sicurezza operativa della macchina. Utilizzare esclusivamente pezzi di ricambio ed accessori FLEX. Per la manutenzione e pulizia l‘apparecchio deve venir trattato in modo tale, da non provocare pericoli per il personale addetto alla manutenzione e per altre persone. Sul luogo della manutenzione – far uso di un‘areazione forzata con filtro – indossare indumenti di protezione – ripulire il luogo della manutenzione in modo tale da impedire che sostanze pericolose si disperdano nei dintorni Nei lavori di manutenzione e di riparazione tutti quei pezzi inquinati che non si siano potuti ripulire in modo soddisfacente, devono – venir impaccati in sacchetti ermetici – venir smaltiti in armonia con le prescrizioni di smaltimento in vigore Come minimo una volta all‘anno si impone una revisione tecnica inerente la polvere fatta eseguire dal servizio della FLEX o da una persona competente, per es. in merito a danni al filtro, alla tenuta pneuma- tica dell‘apparecchio e alla funzionalità dei dispositivi di controllo. Smaltimento di elementi filtranti, sacchetti filtro e sacchetti di smaltimento Scartare gli elementi filtranti, sacchetti filtro e sacchetti di smaltimento secondo le normative nazionali. Trasporto Prima del trasporto chiudere tutti i ganci di blocco del contenitore dello sporco. Non ribaltare l’apparec- chio, se vi è presenza di liquido nel contenitore dello sporco. Non sollevare l’apparecchio con ganci da gru. Immagazzinamento Immagazzinare la macchina in locali asciutti e al riparo dal gelo. Riciclaggio della macchina Secondo la direttiva europea 2002/96/CE inerente gli apparecchi elettrici ed elettronici fuori uso, essi dovranno venir raccolti separatamente e riciclati in un modo in armonia ecologica. In caso di interrogativi si prega di rivolgersi alla propria amministrazione comunale o al più vicino rivenditore. Garanzia Sia per la garanzia che per le prestazioni valgono le nostre condizioni commerciali generali. Con la riser- va di modifiche nel corso di innovazioni tecniche.D

FLEX VC 21 L MC / VCE 26 L MC Pezzi di ricambio ed accessori Denominazione Nr. di ordin. Elemento filtrante FE VC/E 21-26 - PET LM 385.085 Sacchetti filtro il tessuto non tessuto FS-F VC/E 21-26 L - FLEECE (5 pezzi) 385.093 Sacchetto di smaltimento ES-PP VC/E 21-26 (5 pezzi) 385.107 Disegno esploso e liste parti sono disponibili sul nostro sito internet: www.flex-tools.com Dichiarazione di conformità CE Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità. Prodotto Aspiratore per impiego a secco e a umido Modelo VC 21 L MC / VCE 26 L MC Direttive CE pertinenti 2006/42/EG, 2004/108/EG, 2011/65/EU Norme armonizzate applicate EN 60335-2-69, EN 55014-1:2006, EN 55014-2:2001, EN 61000-3-2:2006, EN 61000-3-3:2008, EN 62233:2008 Norme nazionali e specificazioni costruttive applicate:

Tensione V 220-240 Frequenza di rete Hz 50 / 60 Fusibili di rete A 16 Valore di potenza assorbita P IEC Watt 1000 Potenza allacciata della presa dell’apparechio Watt 100-2000 100-2600 * Totale potenza allacciata/valvole di sicurezza P

Watt 3000 3600 * Volume portata (aria) m³/h (l/min) 216 (3600) Depressione Pa (mbar) 21000 (210) Livello pressione acustica, ISO 3744, EN 60704-2-1 dB(A) 72 ±2 Rumorosità di funzionamento dB(A) 64 ±2 Filo collegamento rete: lunghezza m 5 7,5 Filo collegamento rete tipo H05VV-F 3G-1,5 H05RR-F 3G-1,5 Categoria di protezione e tipo

Tipo di protezione (antispruzzi d’acqua) IP24 Grado di schermatura EN 55014-1 Categoria di polvere L Volume contenitore l 20 25 Lunghezza mm 377 377 Larghezza mm 387 397 Altezza mm 506 533 Peso con accessori (al netto, in applicazione più comune) kg 7,4 8,4
