Tipo de aparelho	Aspirador a seco e para via úmida
Marca e modelo	Flex VC 21 L MC
Tensão nominal	220-240 V
Frequência da rede	50 / 60 Hz
Potência absorvida (P_IEC)	1000 W
Potência conectada para tomada integrada	100-2000 W
Potência total conectada	3000 W
Volume do tanque	20 L
Dimensões (L x P x A)	377 x 387 x 506 mm
Peso (com acessórios)	7,4 kg
Classe de proteção	I
Índice de proteção	IP24
Nível sonoro (a 1 m)	72 dB(A) ±2
Comprimento do cabo	5 m
Tipo de cabo	H05VV-F 3G-1,5
Funções principais	Aspiração de poeiras secas e líquidas, soprador, limpeza do filtro, auto-on/off
Classe de poeiras	L (valor limite de exposição > 1 mg/m³)
Materiais proibidos	Materiais quentes, líquidos inflamáveis, poeiras explosivas
Manutenção e limpeza	Limpeza e substituição regulares do filtro, uso de peças originais FLEX
Peças sobressalentes disponíveis	Elemento filtrante FE VC/E 21-26 PET (385.085), saco filtrante FS-F VC/E 21-26 L (385.093), saco de evacuação ES-PP VC/E 21-26 (385.107)
Condições de uso	Interior, uso industrial (hotéis, escolas, hospitais, fábricas, etc.)
Segurança	Leitura obrigatória do manual, substituição do cabo por um profissional, não recomendado para crianças

Perguntas frequentes - VC 21 L MC Flex

Como usar a função soprador?

Para usar a função soprador, conecte uma mangueira limpa na saída de ar. Não dirija o ar de forma descontrolada e evite usá-lo em local fechado. Atenção: a poeira levantada pode ser perigosa para a saúde.

Como limpar o filtro em caso de queda de potência?

Ligue o aspirador, feche o orifício do bocal com a palma da mão e pressione pelo menos três vezes o botão de limpeza do filtro por 2 segundos. Se a potência continuar baixa após isso, substitua o filtro.

Posso aspirar líquidos com este aspirador?

Sim, ele foi projetado para aspirar líquidos. Antes de aspirar um líquido, remova o saco filtrante e verifique o funcionamento do flutuador. Se formar espuma ou se líquido escorrer, pare imediatamente e esvazie o tanque.

O que fazer se o cabo de alimentação estiver danificado?

Se o cabo estiver danificado, deve ser substituído pelo serviço FLEX ou por um eletricista qualificado para evitar qualquer risco. Use apenas um cabo do tipo indicado no manual.

Que tipos de poeiras posso aspirar?

O aspirador é adequado para poeiras secas e líquidas, incluindo poeiras de classe L (valor limite de exposição superior a 1 mg/m³). Não aspire materiais quentes, líquidos inflamáveis ou poeiras explosivas.

Como conectar uma ferramenta elétrica na tomada integrada?

Antes de conectar uma ferramenta, pare o aspirador e a ferramenta. Em seguida, conecte a ferramenta na tomada integrada. O aspirador ligará automaticamente ao usar a ferramenta (modelo VCE 26 L MC) ou através da função auto-on/off.

Qual é a classe de proteção do aspirador?

O aspirador é da classe de proteção I e possui índice de proteção IP24. Deve ser conectado a uma tomada com aterramento.

Como fazer a manutenção do aspirador?

Antes de qualquer manutenção, desconecte o plugue da tomada. Limpe regularmente o filtro e o tanque. Use apenas peças sobressalentes originais FLEX. Recomenda-se uma verificação anual da vedação e do filtro por um profissional.

Onde posso encontrar peças sobressalentes?

As peças sobressalentes disponíveis são: o elemento filtrante FE VC/E 21-26 PET (ref. 385.085), o saco filtrante FS-F VC/E 21-26 L (ref. 385.093) e o saco de evacuação ES-PP VC/E 21-26 (ref. 385.107). Encomende-os junto ao seu revendedor FLEX.

É adequado para uso profissional intensivo?

Sim, este aspirador é projetado para uso industrial em hotéis, escolas, hospitais, fábricas, lojas, escritórios e agências de aluguel. Sua potência de 1000 W e tanque de 20 L o tornam adequado para uso regular.

MANUAL DE UTILIZADOR VC 21 L MC Flex

Instruções de operação original

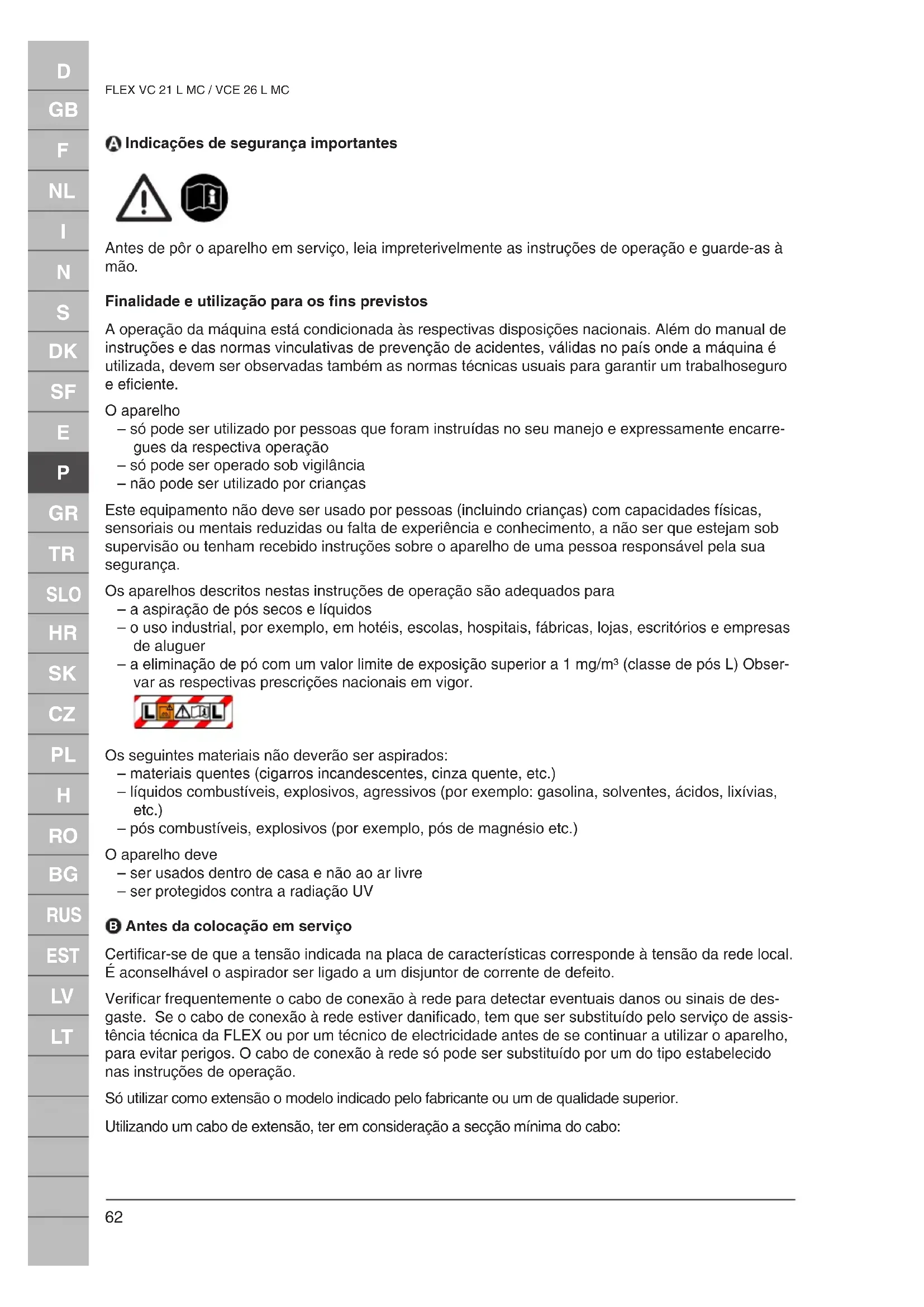

A Indicações de segurança importantes

Antes de pôr o aparelho em serviço, leia impreterivelmente as instruções de operação e guarde-as à mão.

Finalidade e utilização para os fins previstos

A operação da máquina está condicionada às respectivas disposições nacionais. Além do manual de instruções e das normas vinculativas de prevenção de acidentes, válidas no país onde a máquina é utilizada, devem ser observadas também as normas técnicas usuais para garantir um trabalhoseguro e eficiente.

O aparelho

• só pode ser utilizado por pessoas que foram instruídas no seu manejo e expressamente encarregues da respectiva operação
• só pode ser operado sob vigilância
  – não pode ser utilizado por crianças

Este equipamento não deve ser usado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, a não ser que estejam sob supervisão ou tenham recebido instruções sobre o aparelho de uma pessoa responsável pela sua segurança.

Os aparelhos descritos nestas instruções de operação são adequados para

• a aspiração de pós secos e líquidos
• o uso industrial, por exemplo, em hotéis, escolas, hospitais, fábricas, lojas, escritórios e empresas de aluguer
• a eliminação de pó com um valor limite de exposição superior a 1 mg/m ^3 (classe de pós L) Observar as respectivas prescrições nacionais em vigor.

Os seguintes materiais não deverão ser aspirados:

• materiais quentes (cigarros incandescentes, cinza quente, etc.)
• líquidos combustíveis, explosivos, agressivos (por exemplo: gasolina, solventes, ácidos, lixívias, etc.)
• pós combustíveis, explosivos (por exemplo, pós de magnésio etc.)

O aparelho deve

• ser usados dentro de casa e não ao ar livre
• ser protegidos contra a radiação UV

B Antes da colocação em serviço

Certificar-se de que a tensão indicada na placa de características corresponde à tensão da rede local. É aconselhável o aspirador ser ligado a um disjuntor de corrente de defeito.

Verificar frequentemente o cabo de conexão à rede para detectar eventuais danos ou sinais de desgaste. Se o cabo de conexão à rede estiver danificado, tem que ser substituído pelo serviço de assistência técnica da FLEX ou por um técnico de electricidade antes de se continuar a utilizar o aparelho, para evitar perigos. O cabo de conexão à rede só pode ser substituído por um do tipo estabelecido nas instruções de operação.

Só utilizar como extensão o modelo indicado pelo fabricante ou um de qualidade superior.

Utilizando um cabo de extensão, ter em consideração a secção mínima do cabo:

Comprimento do cabo	Secção
	< 16 A < 25 A
até 20 m 1,5 mm	^2	2,5 mm ^2
20 a 50 m 2,5 mm	^2	4,0 mm ^2

Só use o aparelho se está em condições não danificada. Nunca aspirar com um elemento filtrante danificado.

Ao utilizar aparelhos para eliminação de pó, é necessário haver uma taxa de ventilação suficiente no local quando o ar é evacuado do aparelho (observar as respectivas prescrições nacionais em vigor).

O pessoal operador do aparelho tem que ser informado antes do trabalho sobre

• o manejo do aparelho
• os perigos provenientes do material a aspirar
• a eliminação segura do material aspirado

B Comando

VC 21 L MC

	Posição do interruptor Funcionamento
	I Ligar
	0 Desligar
		Auto-On/Off

VCE 26 L MC (com Softstart)

	Posição do interruptor Funcionamento
	I Ligar, Infinitamente regular a potência de sucção
	0 Desligar

Usar a tomada de corrente do aparelho só para os fins definidos nas instruções de operação.

© Aspirar líquidos

Antes de se aspirar líquidos, o saco filtrante tem que ser removido. Controlar o funcionamento do flutuador. Se começar a surgir espuma ou a sair líquido, parar imediatamente o trabalho e esvaziar o recipiente para sujidade.

D Limpar o elemento filtrante

Se a potência de aspiração diminuir:

1. Ligar o aspirador
2. Tapar a abertura do bocal ou da mangueira de aspiração com a palma da mão.
3. Premir pelo menos três vezes por 2 segundos cada o botão de activação da limpeza do filtro. Graças à corrente de ar que assim se cria, as lamelas do elemento filtrante são limpas de pó que se tenha depositado.
4. Se a potência de aspiração é muito baixa após a limpeza do filtro: substituir o filtro.

E Funçã de soprador

A limpeza tem uma função de soprador para limpar locais inaccessíveis ou para secar a superfície de objectos molhados.

Não dirigir o ar para as salas de forma descontrolada. Ao usar a função de soprador, sempre use uma mangueira limpo. Poeira agitada pode ser perigosa para a saúde. Não utilize a função de soprador em quartos fechados.

F Conectar o aparelho eléctrico

Usar a tomada de corrente do aparelho só para os fins definidos nas instruções de operação.

Antes da ligação de um aparelho à tomada de corrente do aparelho:

1. Desligar o aspirador
2. Desligar o aparelho a ser conectado.

ATENÇÃO! Respeitar as instruções de operação e as indicações de segurança nelas mencionadas dos aparelhos ligados à tomada de corrente do aparelho.

Quando a ferramenta é desligada, o VCE 26 L MC continua a funcionar por aprox. 5 segundos.

G + H Manutenção, limpeza e reparação

Realizar apenas trabalhos de manutenção descritos nas instruções de operação. Antes da limpeza e manutenção do aparelho, tirar sempre a ficha da tomada de rede. Nunca salpicar a parte superior do aspirador com água: perigo para pessoas, perigo de curto-circuito.

A utilização de peças sobressalentes e acessórios não originais pode afectar a segurança do apare-lho. Utilizar só peças sobressalentes e acessórios da FLEX.

Para a manutenção e limpeza, o aparelho tem que ser tratado de maneira a que não represente qualquer perigo para o pessoal de manutenção e para outras pessoas.

Na área de manutenção

• utilizar evacuação de ar filtrada obrigatória
• usar vestuário de protecção
• limpar a área de manutenção de maneira a que substâncias perigosas não passem para o ambiente

Ao efectuar trabalhos de manutenção e de reparação, todas as peças sujas que não tenham ficado devidamente limpas têm que ser

• embaladas em sacos impermeáveis
  – eliminadas conforme as respectivas prescrições em vigor

Pelo menos uma vez por ano, o serviço de assistência técnica da FLEX ou uma pessoa formada para o efeito tem que efectuar um controlo a nível técnico em relação ao pó, por exemplo, para detectar eventuais danos do filtro, verificar a impermeabilidade ao ar do aparelho e o funcionamento dos dispositivos de controlo.

Remoção de elementos filtrante, sacos filtrantes e sacos de eliminação

Descarte o elementos filtrante, sacos filtrantes e sacos de eliminação, em conformidade com as regulamentações nacionais.

Transporte

Antes de transportar, fechar todos os travamentos do recipiente para sujidade. Não inclinar o aparelho quando houver líquido no recipiente para sujidade. Não levantar o aparelho com ganchos de guindaste.

Armazenamento

Armazenar o aparelho seco e de modo a estar protegido contra congelação.

Enviar o aparelho para reciclagem

Segundo a directiva europeia 2002/96/CE sobre aparelhos eléctricos e electrónicos usados, estes têm que ser recolhidos em separado e enviados para reciclagem ecológica. Em caso de dúvidas, contactar a administração camarária ou o revendedor mais próximo.

Garantia

No que respeita à garantia aplicam-se as nossas condições gerais de venda. Reservamo-nos o direito a alterações resultantes de inovações técnicas.

Peças sobressalentes e acessórios

Designação Enc. no.
Elemento filtrante FE VC/E 21-26 - PET LM 385.085
Sacos filtrantes em feltro FS-F VC/E 21-26 L - FLEE-CE (5 unidades)	385.093
Saco de eliminação ES-PP VC/E 21-26 (5 unidades)	385.107

Vista explodida e listas de peças estão disponíveis em nossa homepage. www.flex-tools.com

Declaração de conformidade CE

Declaramos que a máquina a seguir designada corresponde às exigências de segurança e de saúde básicas estabelecidas nas Directivas CE por quanto concerne à sua concepção e ao tipo de construção assim como na versão lançada no mercado. Se houver qualquer modificação na máquina sem o nosso consentimento prévio, a presente declaração perderá a validade.

Produto Aspirador para utilização a seco / húmido

Tipo VC 21 L MC / VCE 26 L MC

Respectivas Directrizes da CE

2006/42/EG, 2004/108/EG, 2011/65/EU

Normas e especificações técnicas nacionais aplicadas:

Responsável pela documentação:

		VC 21 L MC VCE 26	L MC
Tensão de rede V 220-240
Frequência de rede Hz 50 / 60
Fusível de rede A 16
Potência de conexão P_IEC	Watt 1000
Potência de conexão da tomada de corrente do aparelho	Watt 100-2000	100-2600 *
Potência de conexão P_	Watt 3000 3600 *
Débito de ar m3/h (l/min) 216 (3600)
Subpressão Pa (mbar)	21000 (210)
Nível de pressão sonora das superfícies de medição a intervalos de 1 m, ISO 3744, EN 60704-2-1	dB(A)	72 ±2
Ruído de trabalho	dB(A)	64 ±2
Cabo de conexão à rede: Comprimento	m	5	7,5
Cabo de conexão à rede: Tipo		H05VV-F 3G-1,5	H05RR-F 3G-1,5
Classe de protecção		I
Tipo de protecção		IP24
Grau de desparasitagem		EN 55014-1
Classe de pós		L
Volume do recipiente	I	20	25
Largura	mm	377	377
Profundidade	mm	387	397
Altura	mm	506	533
Peso incl. acessórios (aplicação, líquido mais comum)	kg	7,4	8,4

* Softstart
