Laitetyyppi	Kuiva- ja märkäimuri
Merkki ja malli	Flex VC 21 L MC
Nimellisjännite	220-240 V
Verkkotaajuus	50 / 60 Hz
Ottoteho (P_IEC)	1000 W
Integroidun pistorasian liitäntäteho	100-2000 W
Kokonaisliitäntäteho	3000 W
Säiliön tilavuus	20 L
Mitat (P x L x K)	377 x 387 x 506 mm
Paino (lisävarusteineen)	7,4 kg
Suojausluokka	I
Kotelointiluokka	IP24
Melutaso (1 m etäisyydellä)	72 dB(A) ±2
Johdon pituus	5 m
Johdon tyyppi	H05VV-F 3G-1,5
Päätoiminnot	Kuivien ja märkien pölyjen imurointi, puhallustoiminto, suodattimen puhdistus, auto-on/off
Pölyluokka	L (altistumisen raja-arvo > 1 mg/m³)
Kielletyt materiaalit	Kuumat materiaalit, syttyvät nesteet, räjähdysherkät pölyt
Huolto ja puhdistus	Suodattimen säännöllinen puhdistus ja vaihto, alkuperäisten FLEX-osien käyttö
Saatavilla olevat varaosat	Suodatinelementti FE VC/E 21-26 PET (385.085), suodatinpussi FS-F VC/E 21-26 L (385.093), poistopussi ES-PP VC/E 21-26 (385.107)
Käyttöolosuhteet	Sisätiloissa, teollisuuskäyttö (hotellit, koulut, sairaalat, tehtaat jne.)
Turvallisuus	Käyttöohjeen lukeminen pakollista, johdon vaihto ammattilaisen toimesta, ei suositella lapsille

Usein kysytyt kysymykset - VC 21 L MC Flex

Kuinka käytän puhallustoimintoa?

Käytä puhallustoimintoa liittämällä puhdas letku ilman poistoaukkoon. Älä suuntaa ilmaa hallitsemattomasti ja vältä käyttöä suljetussa tilassa. Huomio: nostettu pöly voi olla terveydelle vaarallista.

Kuinka puhdistan suodattimen, jos teho heikkenee?

Käynnistä imuri, sulje suuttimen aukko kämmenellä ja paina sitten suodattimen puhdistuspainiketta vähintään kolme kertaa 2 sekunnin ajan. Jos teho pysyy heikkona tämän jälkeen, vaihda suodatin.

Voinko imuroida nesteitä tällä imurilla?

Kyllä, se on suunniteltu nesteiden imurointiin. Ennen nesteen imurointia poista suodatinpussi ja tarkista kellukkeen toiminta. Jos muodostuu vaahtoa tai nestettä valuu ulos, pysäytä välittömästi ja tyhjennä säiliö.

Mitä teen, jos virtajohto on vaurioitunut?

Jos johto on vaurioitunut, se on vaihdettava FLEX-huollossa tai pätevällä sähköasentajalla vaaran välttämiseksi. Käytä vain käyttöohjeessa mainittua johtotyyppiä.

Mitä pölytyyppejä voin imuroida?

Imuri sopii kuiville ja märille pölyille, mukaan lukien luokan L pölyt (altistumisen raja-arvo yli 1 mg/m³). Älä imuroi kuumia materiaaleja, syttyviä nesteitä tai räjähdysherkkiä pölyjä.

Kuinka kytken sähkötyökalun integroituun pistorasiaan?

Ennen työkalun kytkemistä pysäytä imuri ja työkalu. Kytke sitten työkalu integroituun pistorasiaan. Imuri käynnistyy automaattisesti työkalua käytettäessä (malli VCE 26 L MC) tai auto-on/off-toiminnon avulla.

Mikä on imurin suojausluokka?

Imurin suojausluokka on I ja kotelointiluokka IP24. Se on kytkettävä maadoitettuun pistorasiaan.

Kuinka huollan imuria?

Irrota verkkopistoke ennen huoltoa. Puhdista suodatin ja säiliö säännöllisesti. Käytä vain alkuperäisiä FLEX-varaosia. Ammattilaisen suorittama vuosittainen tiiviyden ja suodattimen tarkistus on suositeltavaa.

Mistä löydän varaosia?

Saatavilla olevat varaosat: suodatinelementti FE VC/E 21-26 PET (viite 385.085), suodatinpussi FS-F VC/E 21-26 L (viite 385.093) ja poistopussi ES-PP VC/E 21-26 (viite 385.107). Tilaa ne FLEX-jälleenmyyjältäsi.

Sopiiko se ammattimaiseen tehovii käyttöön?

Kyllä, tämä imuri on suunniteltu teollisuuskäyttöön hotelleissa, kouluissa, sairaaloissa, tehtaissa, myymälöissä, toimistoissa ja vuokraamoissa. Sen 1000 W teho ja 20 L säiliö tekevät siitä sopivan säännölliseen käyttöön.

KÄYTTÖOHJE VC 21 L MC Flex

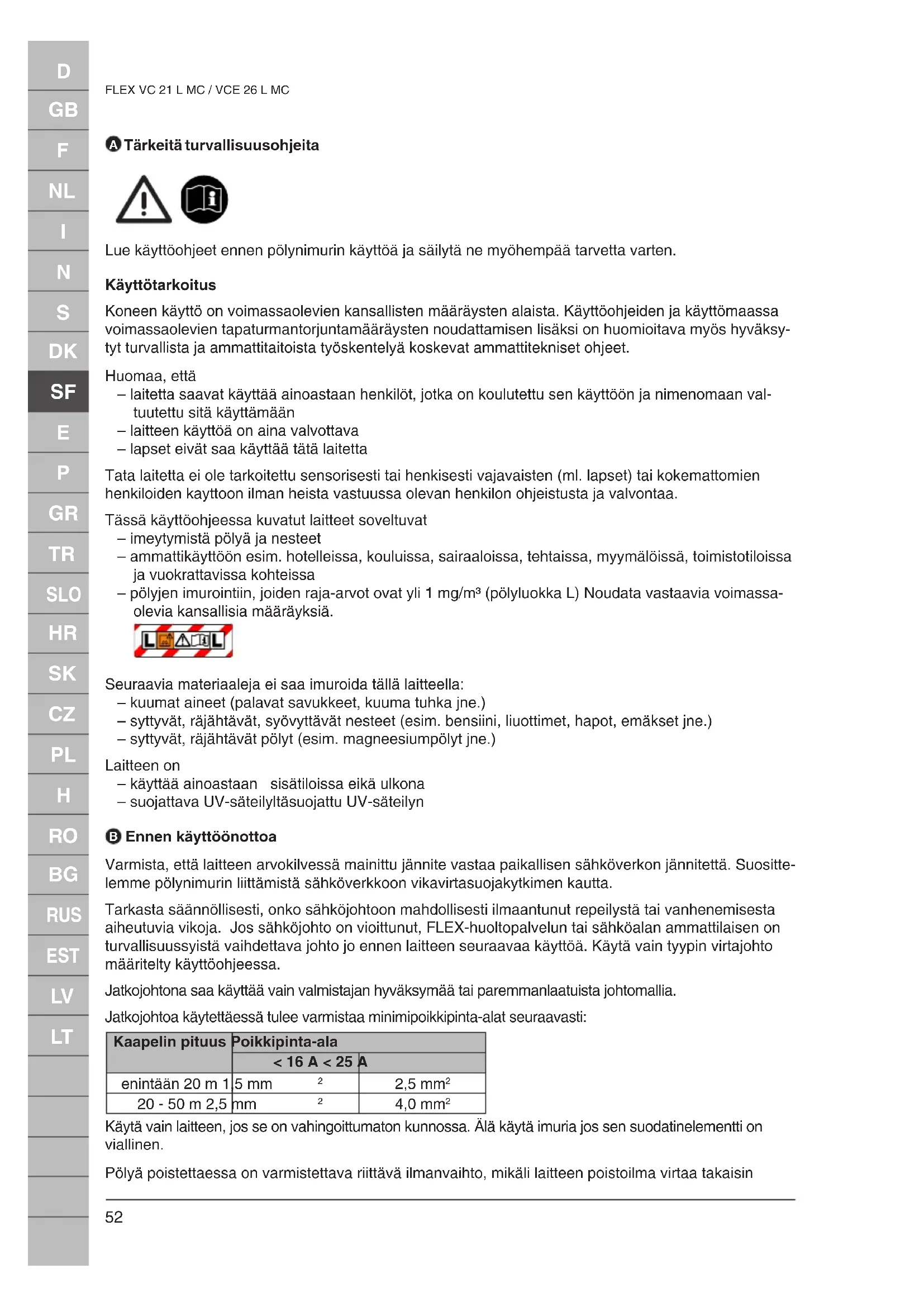

A Tärkeitä turvallisuusohjeita

Lue käyttöohjeet ennen pölynimurin käyttöä ja säilytä ne myöhempää tarvetta varten.

Käyttötarkoitus

Koneen käyttö on voimassaolevien kansallisten määräysten alaista. Käyttöohjeiden ja käyttömaassa voimassaolevien tapaturmantorjuntamääräysten noudattamisen lisäksi on huomioitava myös hyväksytyt turvallista ja ammattitaitoista työskentelyä koskevat ammattitekniset ohjeet.

Huomaa, että

– laitetta saavat käyttää ainoastaan henkilöt, jotka on koulutettu sen käyttöön ja nimenomaan valtuutettu sitä käyttämään
– laitteen käyttöä on aina valvottava
– lapset eivät saa käyttää tätä laitetta

Tata laitetta ei ole tarkoitettu sensorisesti tai henkisesti vajavaisten (ml. lapset) tai kokemattomien henkiloiden kayttoon ilman heista vastuussa olevan henkilon ohjeistusta ja valvontaa.

Tässä käyttöohjeessa kuvatut laitteet soveltuvat

• imeytymistä pölyä ja nesteet
• ammattikäyttöön esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, myymälöissä, toimistotiloissa ja vuokrattavissa kohteissa
  – pölyjen imurointiin, joiden raja-arvot ovat yli 1 mg/m³ (pölyluokka L) Noudata vastaavia voimassa-olevia kansallisia määräyksiä.

Seuraavia materiaaleja ei saa imuroida tällä laitteella:

• kuumat aineet (palavat savukkeet, kuuma tuhka jne.)
  – syttyvät, räjähtävät, syövyttävät nesteet (esim. bensiini, liuottimet, hapot, emäkset jne.)
  – syttyvät, räjähtävät pölyt (esim. magneesiumpölyt jne.)

Laitteen on

– käyttää ainoastaan sisätiloissa eikä ulkona
– suojattava UV-säteilyltäsuojattu UV-säteilyn

B Ennen käyttöönottoa

Varmista, että laitteen arvokilvessä mainittu jännite vastaa paikallisen sähköverkon jännitettä. Suosittelemme pölynimurin liittämistä sähköverkoon vikavirtasuojakytkimen kautta.

Tarkasta säännöllisesti, onko sähköjohtoon mahdollisesti ilmaantunut repeilystä tai vanhenemisesta aiheutuvia vikoja. Jos sähköjohto on vioittunut, FLEX-huoltopalvelun tai sähköalan ammattilaisen on turvallisuussyistä vaihdettava johto jo ennen laitteen seuraavaa käyttöä. Käytä vain tyypin virtajohto määritelty käyttöohjeessa.

Jatkojohtona saa käyttää vain valmistajan hyväksymää tai paremmanlaatuista johtomallia.

Jatkojohtoa käytettäessä tulee varmistaa minimipoikkipinta-alat seuraavasti:

Kaapelin pituus	Poikkipinta-ala
	< 16 A < 25 A
enintään 20 m 1	5 mm ^2	2,5 mm ^2
20 - 50 m 2,5	mm ^2	4,0 mm ^2

Käytä vain laitteen, jos se on vahingoittumaton kunnossa. Älä käytä imuria jos sen suodatinelementti on viallinen.

Pölyä poistettaessa on varmistettava riittävä ilmanvaihto, mikäli laitteen poistoilma virtaa takaisin

samaan huoneeseen (noudata vastaavia voimassaolevia kansallisia määräyksiä).

Laitteen käyttöhenkilökunnalle on ennen imurin käyttöä annettava tiedot

– laitteen käsittelystä
- imuroitavasta aineesta aiheutuvista vaaroista
- imuoridun aineen turvallisesta jätehuollosta

B Käyttö

VC 21 L MC

	Kytkimen asento Toiminto
	I Päälle
	0 Pois
		Auto-On/Off

	Kytkimen asento Toiminto
	I Päälle, vaihtelevasti imutehonsäädin
	0 Pois
		Auto-On/Off, vaihtelevasti imutehonsäädin

Käytä laitteistopistorasiaa ainoastaan käyttöohjeessa kuvattuihin tarkoituksiin.

© Nesteiden imurointi

Ennen nesteiden imurointia on imurista ensin poistettava suodatinpussi. Tarkista, että float toimii kunnolla. Jos laitteesta tulee ulos vaahtoa tai nestettä, lopeta työnteko välittömästi ja tyhjennä roskasäiliö.

D Suodatuselementin puhdistus

Jos imuteho heikkenee:

1. Pölynimurinkäynnistäminen
2. Sulje kämmenellä suulakkeen tai imuletkun aukko.
3. Paina painiketta aloittaaksesi suodattimen puhdistus vähintään kolme kertaa ja kaksi sekuntia joka kerta. Syntyvä ilmavirta puhdistaa pölyt suodatinelementin lamelleista.
4. Jos imuteho on liian pieni, kun suodattimen puhdistus: vaihda suodatin.

E Puhallustoiminto

Siivooja on puhallin toiminto, jotta puhdistaa saavuttamattomissa paikoissa tai ilma kuivaa pinta märkä kohteita.

Älä anna ilmaa takaisin huoneita hallitsemattomalla tavalla. Kun käytät puhallin toimintoa, käytä aina puhtaaseen putkeen. Pöly esiin-up voi olla vaarallista terveydelle. Älä käytä puhallinta suljetuissa tiloissa.

F Sähkötyökalujen liittäminen

Käytä laitteistopistorasiaa ainoastaan käyttöohjeessa kuvattuihin tarkoituksiin.

Ennen lisälaitteen kytkentää pistorasiaan:

1. Kytke pölynimuri pois käynnistä.

2. Kytke lisälaite pois käynnistä.

HUOMAA! Noudata lisälaitepistorasiaan liitettyjen laitteiden käyttöohjeita ja niiden sisältämiä turvallisuusohjeita.

Kun työkalu on poistettu käytöstä, VCE 26 L MC painosmäärä noin 5 sekunnin ajan.

G + H Huolto, puhdistus ja korjaus

Tee vain käyttöohjeessa kuvatut huoltotyöt. Vedä verkkopistoke pistorasiasta aina ennen laitteen puh-

distamista ja huoltoa. Älä koskaan ruiskuta vettä pölynimurin yläosaan: henkilövahinkojen ja oikosulun vaara.

Muiden kuin alkuperäisten varaosien ja lisävarusteiden käyttö voi vaarantaa laitteen turvallisuutta. Käytä ainoastaan FLEX:n varaosia ja lisävarusteita.

Huolto- ja puhdistustöiden yhteydessä on toimittava niin, että huoltohenkilökunnan ja muiden henkilöiden turvallisuus ei voi vaarantua.

Huoltoalueella

• tulee olla suodatettu koneellinen ilmanvaihto
  – tulee käyttää suojavaatetusta
  – tulee puhdistus suorittaa niin perusteellisesti, että vaarallisia aineita ei pääse ympäristöön.

Huolto- ja korjaustöiden yhteydessä on kaikki likaantuneet osat, joita ei ole voitu riittävästi puhdistaa

– pakattava tiiviisiin säkkeihin
– toimitettava voimassaolevien jätehuoltomääräysten mukaiseen jätteenkeruupisteeseen

Vähintään kerran vuodessa on FLEX-huoltopalvelun tai asianmukaisesti koulutetun henkilön suoritettava pölytekninen tarkastus, esim. suodattimen kunnon, laitteen ilmatiiviyden ja valvontalaitteiden toimintakykyisyyden tarkastamista varten.

Hävittäminen suodatinelementtejä, suodatinpussit ja pölypussit

Hävitä suodatin elementit, suodatinpussit ja pölypussit kansallisten määräysten mukaisesti.

Kuljetus

Sulje säiliön lukot ennen kuljetusta. Älä kallista laitetta jos säiliössä on nestettä. Laitetta ei saa nostaa nosturin koukulla.

Varastointi

Varastoi laite kuivassa ja jäätymiseltä suojatussa paikassa.

Laitteen uudelleenkäyttö

Eurooppalaisen sähkö- ja elektroniikkalaiteromua koskevan direktiivin 2002/96/EY mukaan on käytetyt sähkö- ja elektroniikkalaitteet kerättävä erikseen ja hyödynnettävä ympäristöystävällisel- lä tavalla. Tarkempia tietoja saat paikkakuntasi jätehuoltoviranomaisilta tai lähimmältä jälleenmyy- jältä.

Takuu

Myönnämme takuun yleisten myynti- ja toimitusehtojemme mukaisesti. Oikeus teknisen kehityksen mukanaantuomiin muutoksiin pidätetään.

Varaosat ja lisävarusteet

Kuvaus Tilaus-nro
Suodatinelementti FE VC/E 21-26 - PET LM 385.085
Fleece-suodatinpussit FS-F VC/E 21-26 L - FLEECE (5 kpl) 385.093
Pölypussi ES-PP VC/E 21-26 (5 kpl) 385.107

Räjäytyskuva ja osaluetteloihin ovat saatavilla kotisivulta. www.flex-tools.com

EY-vaatimusten-mukaisuusvakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote Pölynimuri märkä- ja kuivakäyttöön

Tyyppi VC 21 L MC / VCE 26 L MC

Yksiselitteiset EU-direktiivit

2006/42/EG, 2004/108/EG, 2011/65/EU

Sovelletut harmonisoidut standardit

EN 60335-2-69, EN 55014-1:2006, EN 55014-2:2001, EN 61000-3-2:2006, EN 61000-3-3:2008, EN 62233:2008

Käytetyt kansalliset normit ja tekniset spesifikaatiot:

Dokumentointivaltuutettu:

		VC 21 L MC VCE 26	L MC
Verkkojännite V 220-240
Verkkotaajuus Hz 50 / 60
Sulake A 16
Tehonotto P_IEC	Watt 1000
Lisälaitepistorasian liitäntäarvo Watt 100-2000 100-2600 *
Kokonaisliitäntäarvo P_	Watt 3000 3600 *
Ilmantilavuusvirta	m3/h (l/min) 216 (3600)
Alipaine	Pa (mbar)	21000 (210)
Mittauspinnan äänenpainetaso 1 m:n etäisyydellä, ISO 3744, EN 60704-2-1	dB(A)	72 ±2
Äänenvoimakkuus dB(A)		64 ±2
Verkkoliitäntäjohto: Pituus	m 5	7,5
Verkkoliitäntäjohto: Tyyppi		H05VV-F 3G-1,5	H05RR-F 3G-1,5
Suojausluokka		I
Suojalaji		IP24
Häiriönvaimennus		EN 55014-1
Pölyluokka		L
Säiliön tilavuus	I	20	25
Leveys mm 377		377
Syvyys	mm	387	397
Korkeus	mm	506	533
Paino. tarvikkeet (netto, yleisin sovellus)	kg	7,4	8,4

* Softstart
